Ремонт однорычажного смесителя своими руками — устройство технология починки

Осуществляем ремонт вентильного смесителя

Основой конструкции в этом изделии служат кран-боксы. Убрать неполадки не так сложно. Напор воды регулируется при помощи штока. Протечка может появиться из-за образования зазора между ним и стенками канала, где он движется

Убедиться в этом можно обратив внимание на ход вращения, свободный он или плавный

Если вариант с зазором подтвердился, рекомендуется использовать ленту Фум или паклю, которую пропитывают солидолом. Ее наматывают над винтовой частью. Используя герметик, смажьте насечку канала.


Убрать неполадки на таком смесителе будет не трудно

Протечка может возникнуть по причине прохудившейся прокладки. Для ее смены следует вырезать новый уплотнитель из специального комплекта

Важно, чтобы на окружности отсутствовали выступы. Открутите винт на штоке

Иногда требуется поддеть резинку отверткой, чтобы вытащить. Смените ее на новую, проделайте выполненные действия в обратном порядке.

Четырехоборотный вентиль, поворачивающийся на 90 градусов, имеет несколько иной принцип работы. Одними из ключевых элементов являются кран-букса, его керамическая пара и уплотнитель из резины. Последний со временем уплотняется из-за частого сжатия. В результате образуется зазор, где и начинается подтекание воды. Можно поменять затворный узел. Но его стоимость выше, чем у стандартного букса. Поэтому стоит провести ремонт. Для разбора конструкции уплотнитель вытаскивается. Из шейки штока извлеките запорную шайбу. Выбейте стержень при помощи легкого удара из канала. Шток промывается, убирается вся известь. Понадобится силикон или солидол, которым необходимо смазать сальники, размещенные в центре детали, только что вымытой.

Важно почистить и смазать и канал. Сделайте несколько тонких полосок изоленты и наклейки их на керамическую пластинку, стыкующуюся с вилкой штока

Затворный узел собирается, действия выполняются в обратном порядке.


Починить смеситель можно и самостоятельно, его конструкция не сложная

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

https://youtube.com/watch?v=Ig-oaoemUSQ

Источники

https://sovety-vannoy.ru/santexnika/smesiteli/ustrojstvo-i-remont-odnorychazhnogo-smesitelya.html
https://o-vannoy.ru/smesiteli/odnorychazhnyj-kak-razobrat/
https://vanna-expert.ru/santekhnika/kak-razobrat-odnorychazhnyj-smesitel.html

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

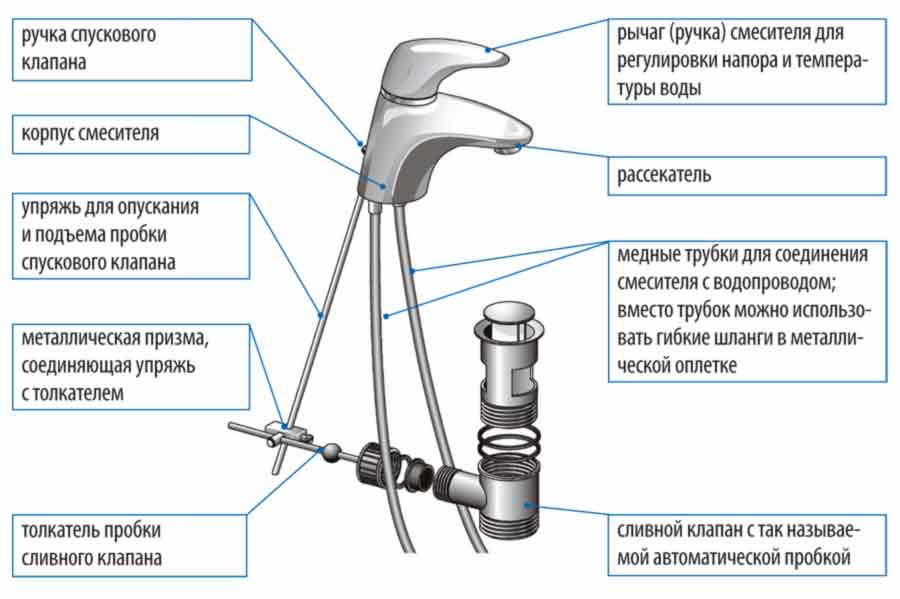

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

  • Регулятор (ручка, рычаг) напора и температуры воды.
  • Гайка или шайба для фиксирования основного штока.
  • Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
  • Резиновые прокладки (седла), предотвращающие протечки.
  • Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
  • Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

  • Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
  • Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
  • Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
  • Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
  • Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

  • поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
  • шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
  • корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
  • шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

  • при подъёме рычага шар начинает вращаться;
  • отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
  • в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Ремонт переключателя на смесителе

Не редки и случаи выхода из строя переключателя душа. Одной из таких причин, является слишком тугой ход выключателя, способствующий, в процессе длительной эксплуатации, течи жидкости, в закрытом положении механизма.

В свободной продаже, практикуют два типа смесителей:

1. Со встроенными переключателями – типа «душ-носик», которые не подлежат ремонту и, в случае поломки, потребуется полная их замена. 2. Разборные, именуемые как «луна», которые, в случае выхода из строя, доступны ремонту своими руками.

Способ ремонта таких переключателей на смесителе, предполагает те же действия, что и при устранении дефектов у кран-букс. Единственное, при ремонте переключателя могут быть некоторые отличия, так как конструктивный механизм выключателя может иметь штоковый или шаровой тип.

Механизм переключателя душа

Штоковый тип механизма – оснащен кнопочным подпружиненным штоком, при помощи которого приводится в движение клапан, а он, в свою очередь, уже перенаправляет поток воды из гусака на лейку-душ. Установившие смеситель такой конструкции, чаще всего имеют проблему с запором душа, в момент выключения воды. Причиной поломки может служить, выход из строя, установленной внутри сердцевины дискового типа. Технология замены такого механизма, подробно описана выше.


Механизм переключателя душа

Шаровой тип механизма – конструкция этого вида, очень напоминает устройство дисковой кран-буксы. Такой тип конструкции, позволяет ручке переключателя производить полный оборот. Шаровой вид механизма имеет, практически, неограниченный ресурс. Единственный, но серьёзный недостаток – это большая чувствительность, к любому роду, крупных окалин. Даже попытка закрыть заклиненный окалиной выключатель, может привести к его выходу из строя.

Порядок (последовательность) действий, во время ремонтных работ (разборке) шарового крана смесителя душа:

1. Необходимо снять переднюю крышку-заглушку рукоятки переключения и открутить винт. 2. Аккуратно демонтировать рукоятку. В зависимости от конструктивных характеристик, механизм может сниматься как отдельно, так и совместно с шаровой пробкой. 3. Извлекаем шарик и осматриваем на предмет наличия конструктивных дефектов (ржавчины и грязи). Если таковы имеются, то избавляемся от них. 4. Отсоединяем душевой шланг. 5

Снимаем верхнюю накладку и очищаем от мусора внутреннюю полость корпуса, уделяя особое внимание, пластиковым конусным седлам под установку шара. 6

После, очищенные механизмы соединяем в единую конструкцию.

Если при разборке смесителя, возникли проблемы с выемкой шарика, то тогда сначала снимите гусак и открутите нижнюю крышку, а затем аккуратно, не повреждая резьбы, изымите его.

Двухвентильные смесители

В смесителях с двумя вентилями запорный механизм называется кран-буксой, которая бывает полуоборотной или вентильного типа. Рассмотрим методы ремонта кранов обоих типов.

Замена полуоборотной кран-буксы

Поломка полуоборотных букс – основная причина, по которой капает кран в ванной. Эти механизмы по конструкции схожи с однорычажными картриджами: внутри них имеются плотно подогнанные керамические пластины, которые выполняют функцию задвижек и перекрывают воду. При выработке или повреждении этих пластин, кран перестает держать, может начать капать, а затем потечь струей вода. Чаще всего полуоборотные механизмы меняют полностью. Рассмотрим алгоритм действий:

  1. С вентиля снимается декоративная заглушка. В некоторых моделях она может поддеваться тонкой отверткой, а в некоторых – иметь резьбу и выкручиваться.
  2. Под заглушкой расположен фиксирующий винт – его нужно полностью выкрутить. Здесь нужно соблюдать аккуратность, так как эти винты часто закисают или покрываются ржавчиной, поэтому легко можно зализать головку винта.
  3. Когда вентильная ручка снята, подходящим ключом против часовой стрелки выкручивается кран-букса.
  4. После этого вкручивается новая букса и устанавливается рукоятка.

Ремонт вентильной буксы

Вентильная или барашковая кран-букса регулирует подачу воды за счет перемещения при помощи червячной передачи выдвижного штока с каучуковой прокладкой на конце. Если эта прокладка износилась, кран перестает держать воду и начинает течь в закрытом состоянии. Преимущество вентильной буксы – ее ремонтопригодность. Замена прокладки производится в таком порядке:

  • Снимается ручка вентиля.
  • Ключом вывинчивается кран-букса.
  • С нижней стороны буксы снимается прокладка и устанавливается новый расходник.

При образовании течи между зажимной гайкой и стержнем вентиля нужно заменить изношенный сальник. При снятой буксе выкручивается стержень вентильного механизма и заменяется сальник – тонкая резинка (иногда двойная), вставленная в паз штока. Если нового сальника нет, то вокруг стержня можно подмотать уплотнительную ленту, которая будет выполнять функцию сальника и препятствовать протечкам при открывании вентиля.

Виды и устройство смесителей

Существуют различные модели смесителей. Отличаются по типу крепления.

  1. Настенные. Закрепляются на коммуникациях, выходящих из стен. Больше подходят для ванны.
  2. Предустановленные. Происходит соединение их и отводящих шлангов через отверстия, сделанные изготовителем.
  3. Врезные. Предварительно проделываются отверстия, где произведен монтаж и закрепление модели. Применяют при нестандартной планировки помещения.

Различают виды и по принципу действия. Это влияет на функциональность запорного элемента.

  1. Однорычажные. В основе заложен поворотный рычаг. Можно поворачивать горизонтально или вертикально. Больше подходит для кухни из-за удобства при использовании;
  2. Двухвентильные. Основой служат два вентиля, отдельно для холодной и горячей воды. Считается этот вид наиболее надежным. Классический вариант, пользующийся спросом;
  3. Сенсорные. В основе заложен фотоэлемент, реагирующий на руку, которую подносят к носику. Вариант более дорогой и задействует высокие технологии.


Смесители бывают разные, по этому для каждого есть своя инструкция

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

  • качества водопроводной воды;
  • правильного монтажа системы водопровода,;
  • качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

Рычажный запор


Стоячий (торчащий) однорычажный смеситель для умывальника.

Такие приборы приобрели широкую популярность в последние годы. Это произошло потому, что в таких конструкциях можно практически мгновенно регулировать температуру и напор воды легким поворотом рычага. Такие смесители делятся на следующие два типа:

  • агрегаты с вертикальным джойстиком;
  • приборы, где рычаг укреплен вдоль носика.

Для правильной установки рычажных конструкций нужно учесть следующее:

  1. Для укрепления аппарата используется эксцентрик. На него сверху насаживается накидная гайка и декоративная розетка конического типа (фланец).
  2. Применяется специальная уплотнительная прокладка с фильтром в виде сетки. Она служит для грубой очистки воды и герметизирует стык между накидной гайкой и эксцентриком.

Центральная часть таких смесителей с рычажным запором состоит из таких деталей, как:

  1. Установленный на фиксирующий винт рычаг.
  2. Прижимаемый гайкой к месту установки специальный картридж (это самая слабая деталь таких смесителей).

Как разобрать аэратор для воды

Аэратор является сборной конструкцией. Состоит из пластикового, металлического корпуса с вставленными внутри сетками.

В любом сантехническом магазине есть специальный пластиковые ключи для откручивания аэратора. Если дома такого инструмента нет, то с задачей справится разводной ключ.

  1. С помощью рожкового или разводного ключа нужно захватить аэратор и вращать по направлению хода часовой стрелки, если смотреть на кран сверху. Чтобы не повредить корпус – проложить тонкий материал, кожу между инструментом и аэратором.
  2. Несколько сеток, сложенных друг на друга в определенной последовательности – конструкция аэратора. Чтобы извлечь содержимое корпуса – нажать пальцем на сетку, из которой вытекает вода. Появится небольшой цилиндр.
  3. Для извлечения сеток – плоскую отвертку просунуть в боковое отверстие цилиндра. Так выйдет двойная сетка.
    Кончиком ножа поддеть сетку и отделить от фильтра грубой очистки.
  4. Извлечь тонкие сферические сетки из корпуса.

Можно приступать к чистке комплектующих. После мытья собрать все в обратной последовательности. В результате вода, вытекающая из крана, будет насыщена кислородом.

Основные причины поломок смесителей

Если внимательно изучить устройство смесителя для ванной с душем — его ремонт не составит большого труда

Важно лишь знать сопутствующие поломкам причины:

  • Неудовлетворительное качество изделия. Это характерно для продукции малоизвестных производителей, которые в своей работе используют некачественные комплектующие и расходники;
  • Использование расходных материалов старого образца. Например, паронитовые или силиконовые прокладки служат намного дольше, чем резиновые изделия. Кроме того, они меньше деформируются и не разрушаются от пересыхания;
  • Грязная вода в трубах;
  • Повышенная жесткость воды влияет на внутренние части устройства, провоцируя образование отложений и растрескивание уплотнителей.

Устранение неполадок переключателя Ванна/Душ

Иногда тумблер выходит из строя и не меняет режимы Ванна, Душ или Верхний душ, или делает это с проблемами. Порой переключатель заедает или передвигается с большими усилиями. Реже случается такое, что вода течет одновременно из носика и душевой лейки. В таком случае заменяют уплотнительные резинки, пружину или картридж или же просто находят замену деталям последнего, зависимо от характера неполадок.

Для замены картриджа сначала снимают заглушки, винт и носик. Потом убирают крепежные элементы, удерживающие картридж. Клапан осматривают на предмет поломки. Скорее всего, что придется заменить всю деталь, тем более если явных неисправностей в ее элементах нет.

Если из смесителя с переключателем непрерывно течет вода, то проблема может заключаться в клапане или посторонних мелких частицах. Картридж нужно будет почистить от грязи изнутри и снаружи, а возможно, даже заменить.

Этапы замены уплотнительной резинки

Если в смесителе с золотником в обоих положениях вода течет синхронно, то следует заменить прокладки. Совершают следующие манипуляции:

  • Перекрывают подачу воды.
  • Отсоединяют носик и шланг.
  • Откручивают переходник.
  • Снимают рукоятку.
  • Извлекают золотник.
  • Забирают старые резиновые кольца.
  • Вставляют вместо них новые, предварительно смочив водой.
  • Собирают детали смесителя в рабочее положение.

В случае с протеканием на кнопочном смесителе речь может идти о непригодности уплотнителя. Сначала перекрывают подачу воды и отсоединяют излив. Шестигранным ключом откручивают переходник. Затем снимают колпачок, достают кнопку, извлекают винт и картридж. Если подтвердилось предположение о непригодности резинки, ее заменяют. Как правило, поломку вызывает именно это.

При турбулентных шумах причина проблемы может крыться в изношенной кромке прокладки. Ее срезают аккуратным медленным движением.

Если вода не поступает, то кран нужно открыть и слегка ударить каким-то деревянным предметом. Если ничего не изменилось, то, возможно, пересохла прокладка. Тогда перекрывают подачу воды и частично разбирают конструкцию, чтобы поправить или перевернуть уплотнитель.

Этапы замены пружины переключателя

Первым делом перекрываем воду. Отсоединяем от смесителя шланг и излив, переходник от переключателя, используем при этом рожковый ключ. Шланг и носик достаем аккуратно, чтобы не испортить резьбу. Затем снимаем с изделия колпачок, достаем винт и откручиваем кнопку. Забираем шток и пружину, чтобы вместо старой спирали вставить новую. В конце собираем смеситель в обратной последовательности.

На проблему с пружиной укажут внешние детали конструкции. Если кнопка-переключатель не принимает исходное положение при смене режима или отключении воды, то проблема, вероятно, состоит в поврежденной, растянутой или слабой пружине. Небольшая разбалансировка деталей означает ту же проблему. Еще на стадии приобретения следует помнить, что натяжение пружинного механизма со временем будет ослабевать, так что лучше потратить больше усилий на ее установку в клапане, чем потом преждевременно менять.

Разновидности смесителей

Часто все виды точек подачи воды (кроме душа) называют кранами. На самом деле под термином «кран» понимают водопроводную арматуру с местом выдачи струи воды и подвижным элементом, открывающим или закрывающим поток жидкости. Краны устанавливаются на однотрубные системы подачи. Если же в устройство подается вода из двух труб и производится смешивание горячей и холодной жидкости, устройство называется смесителем.

Основные детали смесителя (крана):

  • корпус – цельный или составной, монтируется на опору. В нем расположен смешивающий узел (узлы). Для однорычажного крана или смесителя узел представляет собой картридж, в вентильном варианте – кран-букса;
  • излив с встроенным аэратором или без него, может иметь специальные насадки для рассеивания струи, подсветки и прочих функций;
  • управляющий элемент (элементы) – рычаги или вентили;
  • дополнительное оборудование и детали. В качестве дополнений выступают душевая лейка/лейки, держатель для лейки, второй излив для питьевой воды и прочее.

Ниже приведена схема конструкции обычного водопроводного крана. Интересно, что запорное устройство аналогично применяемым в вентильных смесителях, но в кране оно одно, а в смесителях – два, на каждую из труб подачи воды.

Различают варианты устройств по:

  • месту установки – настольный, настенный, напольный;
  • габаритам – компактные, средние, увеличенные;
  • комплектации – с душевой лейкой, со стационарным душем, с дополнительным изливом;
  • типу излива – выполненный как единое целое с корпусом, поворотный, выдвижной, на штативе;
  • управлению – одно- или двухрычажный, вентильный, сенсорный, автоматизированный (с термостатом);
  • степени автоматизации – ручное управление, с элементами автоматизации, автоматизированное.

Устранение неисправностей

Для того, чтобы отремонтировать поломки, следует воспользоваться услугами мастеров с практическим опытом работы. В этом случае неплохо иметь определенные представления о том, как устроены смесители, и каких видов они бывают.

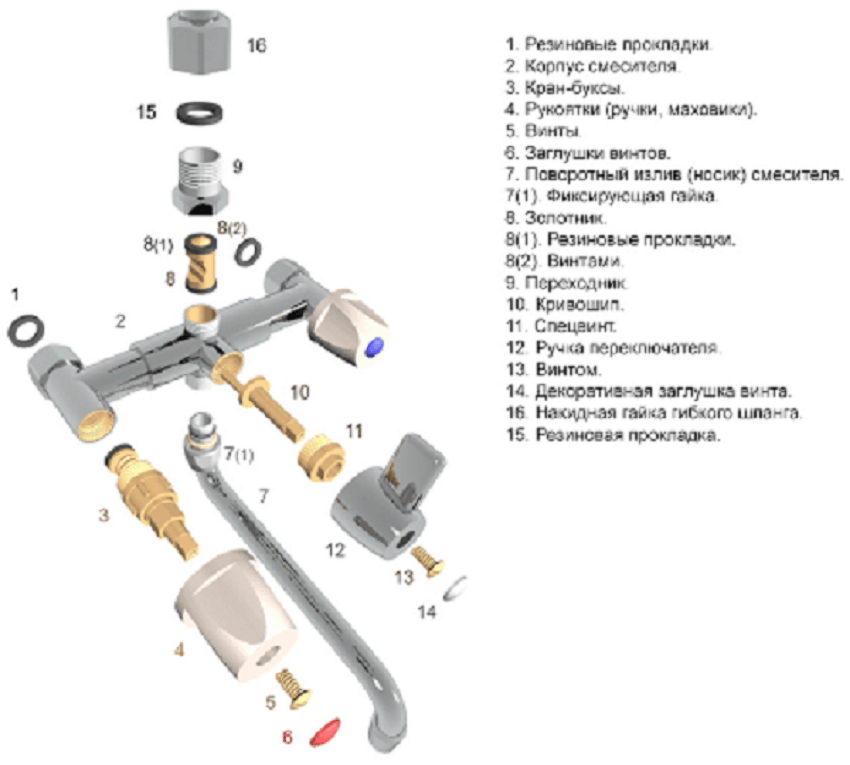

Любой смеситель состоит из нескольких узлов:

  • корпус;
  • резиновые прокладки;
  • кран-букса;
  • декоративные элементы;
  • вентили;
  • золотник;
  • переходник;
  • кривошип.

Чаще всего встречаются неисправности в виде протекания, они бывают:

  • под гусаком;
  • под рычагом смесителя;
  • под вентилем смесителя с двумя клапанами;
  • в точках соединения шланга и душа.
  • под гайкой крепления вода может подтекать из-за износа прокладки.

В этом случае ремонт можно провести своими руками, здесь не требуется квалификация слесаря-сантехника.

Часто неисправности без труда можно устранить с помощью замены изношенного кольца на новое из партонита. При накручивании гусака следует обязательно прокладывать ленту ФУМ, чтобы зазоры были лучше уплотнены. Протекание в рычажном смесителе возникает, когда ломается сам картридж. Подобная неисправность устранима, если поменять картридж. Он может быть разных размеров, это зависит от производителя. При покупке нового картриджа целесообразно брать с собой вышедший из строя, их соответствие должно быть 100%.

Из-под рычага протекание ликвидируется таким образом:

  • сначала снимается заглушка, которая размечена красно-синим маркером на ручке;
  • откручивается крепежный болт;
  • снимается рычаг;
  • картридж меняется;
  • смеситель вновь собирается.

Далее процесс ремонта происходит следующим образом:

  • с вентиля снимается заглушка;
  • выкручивается болт;
  • удаляется заглушка;
  • выкручивается вентиль;
  • демонтируется кран букса;
  • находятся причины неисправности.

Далее узел вновь собирается, при этом устанавливаются новые прокладки. Если вода подтекает в местах стыка душевого шланга, причиной является износ прокладок.

Ремонтировать следует таким образом:

  • выкручивают крепежные гайки;
  • меняют прокладки;
  • резьба укрепляется лентой ФУМ;
  • все элементы собирают вновь в прежнем порядке.
  • чаще всего возникают проблемы у классических двухвентильных смесителей для ванны. Они могут иметь подвижный излив, быть круглой или плоской конфигурации. Неисправности возникают в большинстве случаев из-за износа прокладок, располагающихся под гайкой крепления. Причина всегда одна: слишком жесткая вода.

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

  • Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.
  • Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
