Как починить смеситель в ванной, ремонт однорычажного смесителя

Профилактика

Проблема в том, не всегда ремонтные работы могут восстановить работоспособность смесителя, и тогда приходиться покупать новый. Чтобы это произошло не раньше времени, для начала стоит купить хорошую модель смесителя и вовремя проводить относительно простые действия для профилактики.

Итак, рекомендуем:

1. Купить смеситель из латуни. Такие изделия имеют высокие прочностные характеристики и служат намного дольше, чем изделия, сделанные из силумина.
2. В самом начале установить хороший фильтр для воды.
3. Прочесть инструкцию, которая идет в комплекте к каждому смесителю,  в котором описано, что делать до установки и во время ремонтных работ. Видео по теме разборки шарового крана помогут избежать типичных ошибок.
4. Обработать место соединения при помощи герметика. Для соединений на резьбе  лучше использовать ФУМ ленту.
5. Вовремя проводить профилактические осмотры и обязательно менять уплотнители.

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

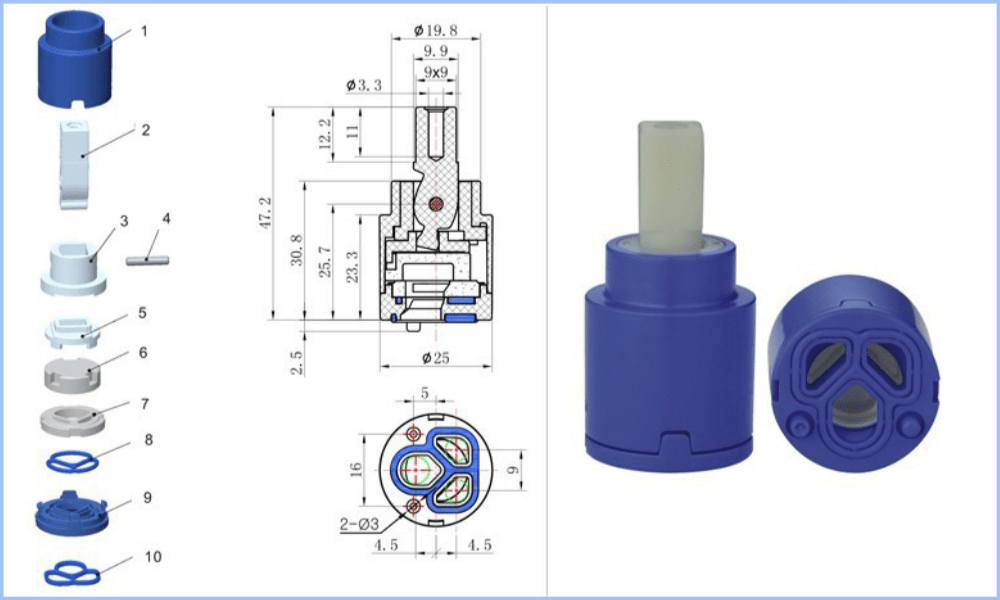

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Если рычаг сам опускается

Самопроизвольное опускание рычага смесителя обычно говорит нам о его поломке. При нажатии на флажок, вода может подаваться тонкой струёй или не подаваться вовсе. Многие считают, что главной причиной такого поведения рычага является поломка картриджа, но это не всегда так.

Все жители городской квартиры или загородного дома неодинаково пользуются сантехникой. Одни открывают краны аккуратно, другие, например, дети, резко дёргают флажком. В последнем случае возможно повреждение внутренней части рычага, которая надевается на оголовок картриджа. При повреждении, стенки квадратной вставки расходятся в стороны, что приводит к определённому размеру свободного хода детали, при поднятии вверх кран начинает падать.

Обратите внимание! Для определения поломки необходимо снять круглую декоративную вставку, раскрутить винт и снять рычаг. После этого смотрят на внутреннюю часть флажка: если она повреждена, то устанавливают аналогичную деталь со старого смесителя

При наличии качественной сантехники, опускание рычага может вызываться износом картриджа, который нужно будет заменить.

Основные причины образования поломок смесителя

Поломки смесителя не являются редкостью, так как:

• качество воды, подаваемой в жилые помещения из общей водопроводной системы, достаточно низкое. В воде также могут содержаться и некоторые примеси, негативно влияющие на внутреннее устройство смесителя;
• использование низкокачественных расходных материалов: уплотнительных прокладок или колец, зажимных гаек и так далее, что также приводит к быстрому износу и соответственно образованию течи;

Протечка вследствие износа уплотнительного кольца

• низкое качество самого смесителя. Нередко в ванной устанавливаются наиболее дешевые модели с небольшим количеством функционала, что и приводит к снижению срока эксплуатации;
• некорректный монтаж устройства;
• заводской брак, приводящий к образованию трещин на корпусе сантехнического оборудования.

Чтобы снизить частоту проведения ремонтных работ, рекомендуется приобретать смесители надежных производителей, таких как GROHE, JACOB DELAFON, ROCA, LEMARK или WasserKRAFT.

ОСОБЕННОСТИ УСТРОЙСТВА ОСНОВНЫХ ВИДОВ КУХОННЫХ СМЕСИТЕЛЕЙ

Такие изыски, как термостатические и бесконтактные смесители, хороши для ванных комнат. В кухне за место под солнцем ведут борьбу более практичные модели – традиционные двухвентильные и однорычажные. Общими элементами для них являются: корпус, носик (излив), аэратор, уплотнительные прокладки. В остальном они существенно различаются.

УСТРОЙСТВО ДВУХВЕНТИЛЬНЫХ КРАНОВ

Привычные глазу краны с двумя вентилями устроены довольно просто. Под маховиком, который вы крутите при эксплуатации конструкции, скрывается кран-букса – ее запорный элемент. Ниже представлено устройство такого смесителя для кухни в картинках.

Буксы в двухвентильном смесителе (в разрезе)

В изделиях, где для подачи или перекрывания воды требуется совершить несколько оборотов маховика, устанавливаются червячные буксы. В основе их работы лежат вращательно-поступательные движения. Чем сильнее вы открутите вентиль, тем больше прокладка буксы отойдет от так называемого «седла».  Следствием этого является поступление воды во внутреннюю полость смесителя, а затем и в его носик (излив).

Червячная кран-букса для смесителя

В моделях, где для подачи воды достаточно совершить всего половину оборота, устанавливаются буксы с керамическими пластинами. При открывании крана отверстия в них совпадают, и вода поступает в носик.

Кран-буксы с керамическими пластинами

Стоимость кран-букс невелика, они всегда доступны в сантехнических магазинах, а их замена крайне проста.

УСТРОЙСТВО И ВИДЫ ОДНОРЫЧАЖНЫХ СМЕСИТЕЛЕЙ

Более современными и практичными являются модели кранов с одной регулирующей напор и температуру ручкой (рычагом). Смешивание воды в них осуществляется в полом шарике с тремя отверстиями или в специальном картридже.

Смесительный элемент в шаровых моделях имеет три отверстия, два из которых входные – предназначены для поступления в эту миниатюрную емкость горячей и холодной воды, а одно выходное – для подачи в раковину воды заданной температуры.

Устройство шарового смесителя

Сам шарик располагается на двух «седлах» из резины. Его смещение относительно них, осуществляемое при движении рычага, и позволяет регулировать напор, температуру изливаемой воды. Сверху шар фиксируется уплотнительной манжетой и стопорной гайкой.

Схематическое устройство шаровой модели кухонного крана

Принцип работы смесителя с картриджем, который заменяет шар, аналогичен. При этом внутреннее строение у них принципиально различное. В наличии все те же три функциональных отверстия, но внутри картриджа не полость, а специальные диски из металлокерамики. За счет их смещения относительно друг друга и степени перекрытия подающих отверстий при повороте рычага происходит регулировка подачи воды.

Сменные керамические картриджи

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

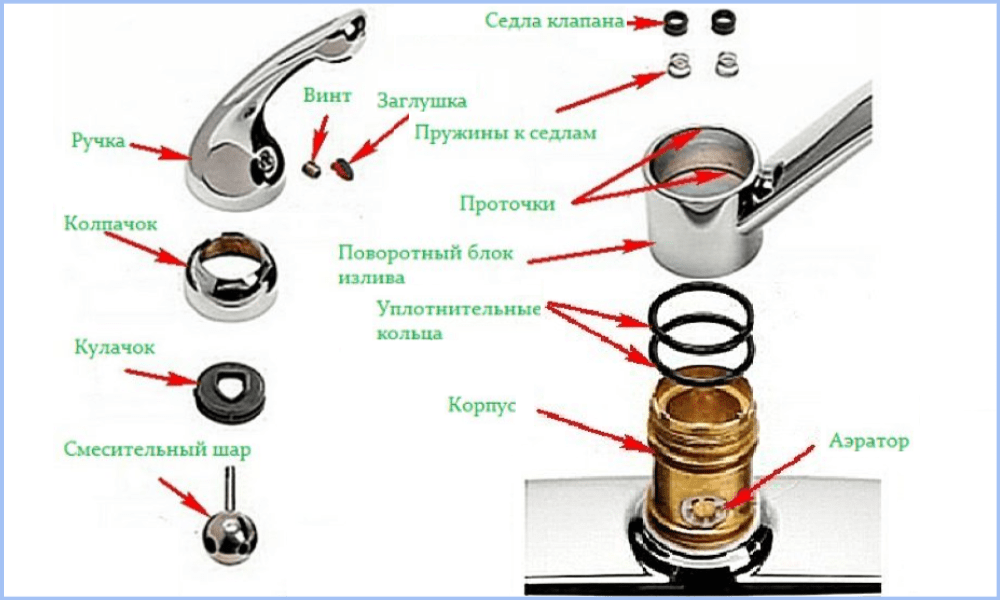

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Советы по эксплуатации и предотвращению поломок смесителей с одной ручкой

Для предотвращения поломок необходимо обратить внимание на некоторые моменты в процессе эксплуатации:

• Качественный состав воды.

  Действенным способом профилактики поломок является установка очищающих фильтров в систему водопровода. Они улавливают взвешенные частицы, которые могут нанести вред устройству.

• Расходные материалы. В смесителе используются резиновые прокладки, срок службы которых короче, чем у силиконовых.
• Брак, допущенный на заводе. При производстве изделия отливались из металла низкого качества. В результате появляются трещины в корпусе, которые отремонтировать невозможно.

Как разобрать смеситель однорычажный: последовательность действий

Итак, как же разбирается однорычажный смеситель? Подобным вопросом задаются многие, кто не знает из чего состоит смеситель для ванной. Устройство крана мы подробно разберем на конкретном примере.

Как выполняется разборка однорычажного смесителя

Устройство дискового типа состоит из:

• Рукоятки;
• Регулятора струи;
• Керамического картриджа;
• Корпуса;
• Фиксирующей скобы;
• Гибкой штанги для подводки воды.

Таблица 1. Как разобрать смеситель однорычажный: последовательность действий

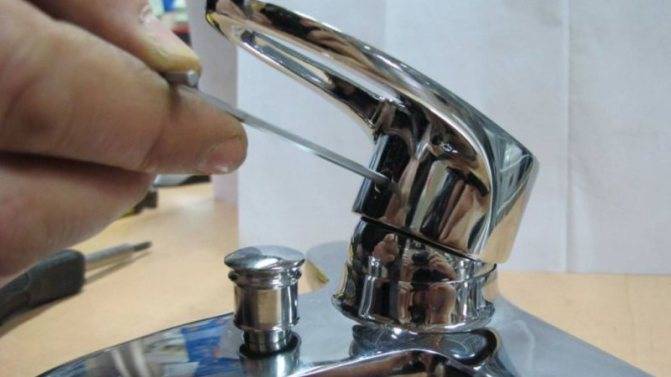

Сперва возьмемся за заглушки. Их необходимо вытащить, применяя отвертку. Каждая из них имеет свой цвет для облегчения определения нужной регулировки температуры воды.

Освобождаем друг от друга джойстик и шток, отвечающий за регулировку, берем маленькую крестовую отвертку и аккуратно отвинчиваем винт.

Далее, приступаем к выкручиванию деталей. Первым делом снимаем ручку, прикрепленную к крану. С верхней пластины джойстика снимаем гайки. Первую керамическую, а затем зажимную. Последняя может быть выполнена с маленькими воронками, в этом случае, дабы не повредить деталь, необходимо действовать как можно аккуратнее. Что касается керамической, её в любом случае можно выкрутить легко, без всяких трудностей вручную.

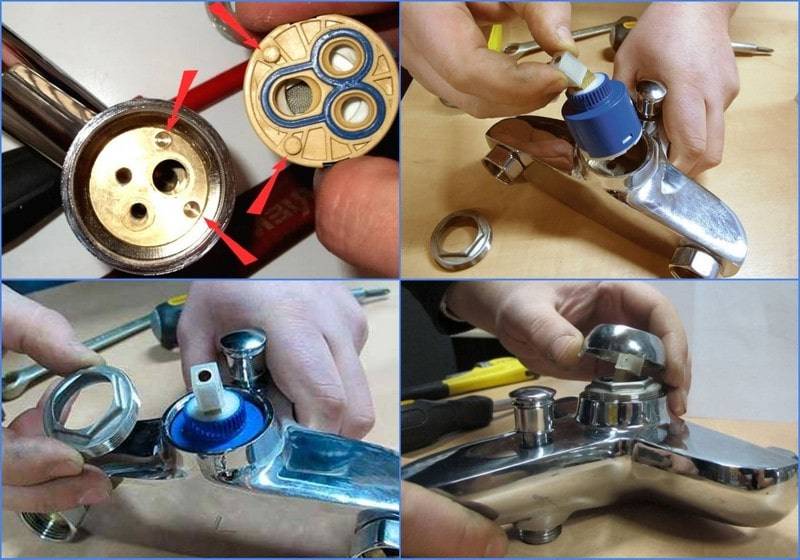

В завершение достаем смесительный диск. Замена картриджа происходит только при протечке или другим всевозможным причинам.

Устанавливаем невредимый картридж на место, откуда вынули прежнюю изношенную конструкцию. Затем производим сборку в обратном порядке. Закручиваем гайки, придерживаем диск, используем рычаг, выполняем монтаж винта и в конце всю работу дополняем, вновь одетыми заглушками.

При покупке нового картриджа захватите старый диск, чтобы точно подобрать нужный элемент, не ошибиться в процессе разборки и последующего ремонта. Выбирайте конструкцию, выполненную из силиконового материала, так как она более надёжна.

Старый диск картриджного устройства

Далее поговорим о том, как разобрать смеситель шаровый. Разборка шарового изделия не сложнее предыдущего крана. Что стоит учитывать, так это то, что при серьёзных проблемах или ошибках, необходимым станет полная замена смесителя. Например, если вы заметили, что струя воды незначительна и слаба при включении крана, тогда беспокоится не о чем — это частая проблема, поэтому устранить поломку можно самостоятельно, разобрав смеситель. Наиболее распространенная причина, описанной выше проблемы, обычное засорение крана.

Разбор шарового смесителя

Как разобрать смеситель однорычажный шаровый, смотрите ниже.

• Снимаем гайку крана в месте слива;
• Вытягиваем, находящеюся внутри сетку, хорошо промываем;
• После промывания возвращаем и фиксируем все так, как было прежде.

Снять гайку крана на месте слива

Ещё одной проблемой в шаровом кране могут быть резиновые уплотнители. Их следует заменить, используя (уже известные) отвертку и шестигранный ключ.

• Выкручивание установленного винта, снятие рычага;
• Соединения, размещенные внутри, вынимаются из резьбы, откручивается винт с помощью отвертки. Иногда на нём может скопиться грязь, налет, требующий очистки.
• Вместе с извлечением шара, снимаются прокладки с последующей заменой новыми резиновыми уплотнителями;
• После замены возвращаем шарик на законное место. И укрепляем новые уплотнители пластмасовой гайкой;
• Рычаг, винт фиксируются обратно. Всю выполненную работы проверяем, открытием крана. Если ремонт прошёл успешно, вода больше не станет протекать.

Смесители с душем для ванной с длинным изливом. Чем удобны такие смесители? Как их правильно выбрать и установить? Подробнее в специальной публикации нашего портала.

Устранение неполадок переключателя Ванна/Душ

Иногда тумблер выходит из строя и не меняет режимы Ванна, Душ или Верхний душ, или делает это с проблемами. Порой переключатель заедает или передвигается с большими усилиями. Реже случается такое, что вода течет одновременно из носика и душевой лейки. В таком случае заменяют уплотнительные резинки, пружину или картридж или же просто находят замену деталям последнего, зависимо от характера неполадок.

Для замены картриджа сначала снимают заглушки, винт и носик. Потом убирают крепежные элементы, удерживающие картридж. Клапан осматривают на предмет поломки. Скорее всего, что придется заменить всю деталь, тем более если явных неисправностей в ее элементах нет.

Если из смесителя с переключателем непрерывно течет вода, то проблема может заключаться в клапане или посторонних мелких частицах. Картридж нужно будет почистить от грязи изнутри и снаружи, а возможно, даже заменить.

Этапы замены уплотнительной резинки

Если в смесителе с золотником в обоих положениях вода течет синхронно, то следует заменить прокладки. Совершают следующие манипуляции:

• Перекрывают подачу воды.
• Отсоединяют носик и шланг.
• Откручивают переходник.
• Снимают рукоятку.
• Извлекают золотник.
• Забирают старые резиновые кольца.
• Вставляют вместо них новые, предварительно смочив водой.
• Собирают детали смесителя в рабочее положение.

В случае с протеканием на кнопочном смесителе речь может идти о непригодности уплотнителя. Сначала перекрывают подачу воды и отсоединяют излив. Шестигранным ключом откручивают переходник. Затем снимают колпачок, достают кнопку, извлекают винт и картридж. Если подтвердилось предположение о непригодности резинки, ее заменяют. Как правило, поломку вызывает именно это.

При турбулентных шумах причина проблемы может крыться в изношенной кромке прокладки. Ее срезают аккуратным медленным движением.

Если вода не поступает, то кран нужно открыть и слегка ударить каким-то деревянным предметом. Если ничего не изменилось, то, возможно, пересохла прокладка. Тогда перекрывают подачу воды и частично разбирают конструкцию, чтобы поправить или перевернуть уплотнитель.

Этапы замены пружины переключателя

Первым делом перекрываем воду. Отсоединяем от смесителя шланг и излив, переходник от переключателя, используем при этом рожковый ключ. Шланг и носик достаем аккуратно, чтобы не испортить резьбу. Затем снимаем с изделия колпачок, достаем винт и откручиваем кнопку. Забираем шток и пружину, чтобы вместо старой спирали вставить новую. В конце собираем смеситель в обратной последовательности.

На проблему с пружиной укажут внешние детали конструкции. Если кнопка-переключатель не принимает исходное положение при смене режима или отключении воды, то проблема, вероятно, состоит в поврежденной, растянутой или слабой пружине. Небольшая разбалансировка деталей означает ту же проблему. Еще на стадии приобретения следует помнить, что натяжение пружинного механизма со временем будет ослабевать, так что лучше потратить больше усилий на ее установку в клапане, чем потом преждевременно менять.

Рассмотрим двухвентильный смеситель

Эта проблема встречается во всех типах смесителя – с одним рычагом, двумя, даже у новомодных сенсорных. Если вода течет из крана, когда он закрыт – это признак проблемы с прокладкой или керамическим слоем. Замена прокладки в смесителе – самый простой вид ремонтных работ, который легок выполняется своими руками.

Конструкция двухвентильного смесителя

Сначала нужно разобрать двухрычажный кран:

1. С вентилей снимаются декоративные элементы. Это плоские пластины с надписями «Горяча» и «Холодная» или цветовой маркировкой;
2. Каждый вентиль соединен с корпусом при помощи стопорного винта. Его нужно вынимать соосно оси, не изгибать в разные стороны;
3. После устраняется декоративная крышка между корпусом и вентилем. Она снимается рукой или разводным ключом (во втором случае обязательно защитите кран тканью, изоляционной лентой и т. д.).

4. Снимается запорный механизм. Перед началом демонтажа обязательно перекройте воду. Запорная сердцевина откручивается рожковым ключом подходящего размера и аккуратно вынимается из основания;

5. Вынув втулку, вы увидите, что на внешней части установлена резиновая прокладка, а внутри – керамическая прослойка. В зависимости от состояния этих деталей конструкции можно определить причину неисправности и устранить её;
6. Сборка производится в обратном порядке.

В некоторых старых смесителях роль этой прокладки исполняла тонкая бечёвка. Ею обматывался сальник. Если это – ваш случай, то можно обойтись без смены резиновой прокладки. Просто поменяйте обвязку.

Еще одной распространенной неприятностью является поломка крана-буксы. Это запорный механизм, в котором установлены керамические прокладки, резинки. Сама букса закреплена под декоративной крышкой, которая снимается по инструкции выше.

Конструкция кран буксы

Как разобрать и починить кран буксу в смесителе:

1. Верхняя часть запорного механизма откручивается, в отверстии видно керамические запчасти и резиновые прокладки. Они аккуратно вынимаются. Обязательно снимается внешняя прокладка;
2. Легким движением выталкиваете буксу наружу. Если она туго идёт, то рекомендуем смазать деталь машинным маслом;
3. Если повреждена сама букса (треснула, заржавела или истончилась в некоторых местах), то её уже нельзя отремонтировать. Но чаще всего стираются кольца, которые установлены на ней;
4. Запорные кольца изготавливаются из различных материалов: фторопласт, резина. Средняя толщина элемента – 1 мм. Если требуется замена детали, то подбирается аналогичная новая запчасть и устанавливается на место стершейся.

Советы по эксплуатации и предотвращению поломок смесителей с одной ручкой

Для предотвращения поломок необходимо обратить внимание на некоторые моменты в процессе эксплуатации:

• Качественный состав воды.

  Действенным способом профилактики поломок являетсяустановка очищающих фильтров в систему водопровода. Они улавливают взвешенные частицы, которые могут нанести вред устройству.





















• Расходные материалы. В смесителе используются резиновые прокладки, срок службы которых короче, чем у силиконовых.
• Брак, допущенный на заводе. При производстве изделия отливались из металла низкого качества. В результате появляются трещины в корпусе, которые отремонтировать невозможно.

Особенности разборки шарового смесителя

Такую модель однорычажного смесителя так же легко разбирать, как и картриджный аналог, особенно если просмотреть видео, проведения ремонтных работ

При этом важно понимать, что самостоятельному ремонту подлежат незначительные поломки, такие как уменьшение напора воды при полном открытии смесителя или незначительная утечка. Более серьёзные проблемы решаются путём полной замены изделия

При этом для очистки сеточки, нужно выполнить всего три манипуляции.

1. Снимается гайка, установленная на изливе смесителя.
2. Вытягивается сетка и промывается под струёй воды.
3. Гайка и сетка монтируется на своё место.

В случае с утечкой понадобится выполнить замену прокладок, которая сопровождается полной разборкой рычажного смесителя.

1. Снимается декоративная заглушка, откручивается крепёжный винт и демонтируется рычаг.
2. Вынимается резьбовое соединение, после чего отвёрткой отвинчивается винт. Очень часто он обрастает накипью, которая легко удаляется тряпкой, намоченной в уксусе.
3. Вытаскивается шаровый механизм. Демонтируются резиновые прокладки и заменяются новыми уплотнителями.
4. На своё место устанавливается шар.
5. Фиксация уплотнителей выполняется посредством пластиковой гайки. На место устанавливается рычажный механизм и фиксируется винтом.

В завершение выполняется проверка крана на отсутствие утечки.

Недочёты педальных смесителей

При всех плюсах, в этот самый момент найдется ложка дегтя.

Особенно большое количество нареканий появляется у приобретших недорогое устройство второпях либо у случайных продавцов.

1. Довольно часто истираются резиновые уплотнители. В среднем, их рекомендуется поменять раз в полтора-два года.
2. Нередки случаи забивания притертых элементов песком либо ржавчиной. Мешает этому особый фильтр, его нужно установить сразу же, в паре со смесителем.
3. Недорогое оборудование огорчает хозяев нехорошей настройкой температуры воды. Это происходит по обстоятельству малого угла настройки. Брендовые модели надёжных компаний снабжены широким настроечным углом, и легко подстраивают температуру потока.
