Ремонт насоса “Водолей” своими руками: обзор типовых поломок и их устранение

Особенности конструкции и ремонта

Насосы марки «Водомёт» и «Вихрь» пользуются огромным спросом из-за простоты конструкции и простого ремонта скважинного агрегата. Основа любого погружного насосного изделия – это компактный цилиндрический корпус. Именно в этом корпусе находится двигатель с крыльчаткой, надетой на его вал. При этом крыльчатка отделяется от отсека с двигателем посредством  специального вкладыша. Через него и проходит вал.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Прежде чем приступать к ремонту скважинных глубинных насосов, необходимо оценить исправность работы его основных узлов. Для этого делают следующее:

1. Для начала проверяют поршень на наличие повреждений и деформаций. Он должен быть прямым и ровным.
2. Затем оценивают проходимость всасывающего отверстия. Оно считается исправным, если воздух, проникая со стороны всасывающего патрубка, свободно проходит с двух сторон.
3. Также стоит своими руками измерять расстояние между поршнем и магнитами катушек. В норме оно должно быть в пределах 0,4-0,5 см. Если эта величина будет больше, то катушки в приборе могут биться. При уменьшении просвета может возникнуть перегрев двигателя.
4. Кроме того, в агрегатах «Водомёт» и других подобных моделях нужно измерять расстояние от клапана, закрывающего впускное отверстие, до корпуса прибора. В норме оно должно быть от 0,7 до 0,8 см. Это позволит жидкости свободно вытекать из агрегата при отсутствии давления.
5. Также нужно убедиться, что неисправности в работе скважинного глубинного агрегата не вызваны критическими скачками напряжения. Поэтому при помощи специального прибора нужно измерять напряжение в сети. Оно должно быть в пределах 200-240 V.

2 Ремонт скважинного устройства БЦПЭ

Прежде всего, следует четко усвоить, что отремонтировать самостоятельно можно лишь небольшие повреждения. Попытки ремонта электродвигателя и других важных узлов могут привести к поломке не только самого прибора, но и всей системы водоснабжения. К тому же не исключено, что купленный на рынке аппарат – похожая внешне, подделка, в которой не соблюдаются особенности конструкции. И, как следствие, самостоятельное вмешательство может лишь еще больше навредить прибору.

Основной показатель неисправности аппарата БЦПЭ является тот факт, что насос не включается. В этом случае необходимо провести разборку насоса Водолей, почистить основные узлы, а при необходимости осуществить мелкий ремонт. Производится чистка в соответствии с алгоритмом:

1. Обесточить прибор и исключить случайное подключение к сети. Достать аппарат из источника.
2. Демонтировать сетчатый фильтр, который фиксируется двумя болтами (на старых моделях), зажимом (на более поздних вариантах). Снимаются они при помощи отвертки.
3. Ослабить винты электромотора и отделить его от основы.
4. Снять пластиковые муфты, которые установлены на ротор и отвечают за передачу мощности.
5. Все детали тщательно вытираются, просушиваются, после чего разлаживаются на ровную поверхность.
6. Проверяется свободный ход колеса на валу. Если вал ходит жестко, он плавно прокручивается при помощи ключа, чтобы расшевелить засор.
7. Промываются все узлы, начиная с вала, под напором воды из шланга. В результате такой промывки рабочее колесо должно более свободно двигаться на валу. Если удалось добиться свободного движения вала, проводится сборка устройства в обратном порядке.

После чистки и сборки аппарата идет его установка в источник и подключение к сети. Если после чистки, прибор так и не включиться, необходима повторная разборка, диагностика и ремонт повреждений. В этом случае необходимо соблюсти следующие этапы:

Демонтаж глубинного насоса из скважины и его просушка. После проводится осмотр электрического кабеля и входа провода в моторный отсек. Мельчайшие трещины и повреждения изоляции требуют немедленной замены всего кабеля или поврежденного участка. Дальше корпус аппарата сжимается при помощи тисков. Максимальное усилие должно быть приложено ближе к нижнему торцу. Чтобы не повредить корпус его можно вложить в совмещенные половинки металлической трубы. Извлекается из канавки кольцо, которое фиксирует целостность корпуса.
Все рабочие колеса с крыльчаткой извлекаются из корпуса. Снимается стопорная крышка с подшипником и извлекается двигатель

После этого необходимо обратить внимание на конденсатор аппарата, так как часто причиной поломки является он. Если видны следу горения или повреждение, узел необходимо заменить

Дальше проверяется состояние обмотки, щеток двигателя, а также состояние подшипников. В случае повреждения одной из комплектующих их необходио заменить на новые.

Дальше производится сборка агрегата, установка в источник и подключение к сети. Чтобы снизить нагрузку на устройство, его необходимо устанавливать минимум на метр от дна водоема.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

• Устройство не включается.
• Корпус насоса бьется током.
• Напор воды в системе заметно снизился.
• Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

• Сгорела обмотка двигателя. Его придется полностью заменить.
• Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
• Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.

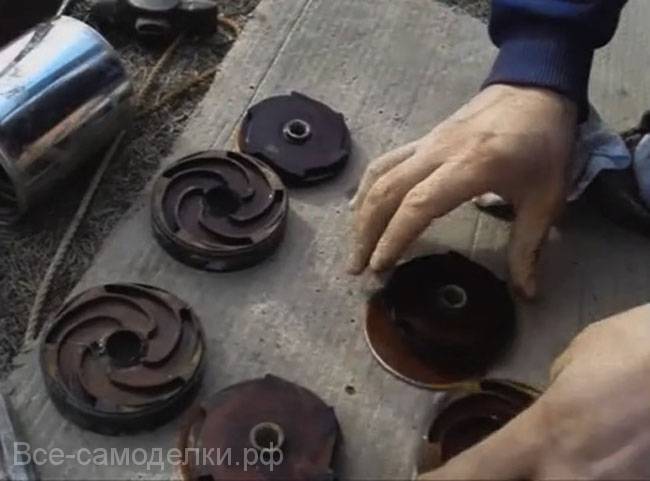

• Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Установка Водолей-3 в источник водозабора

Скважинный бытовой вибрационный насос БВ-0,12-40 комплектуется защитным кольцом, хомутом для крепления шланга и глубинными держателями для соединения шнура, троса и шланга в количестве, соответствующем длине электрического кабеля. Для удобства помпа оснащена насадкой для полива и переходным универсальным штуцером. При размещении устройства в водозаборный источник следует руководствоваться следующими правилами:

1. Перед установкой измеряют расстояние до зеркала воды, после чего подготавливают к работе соответствующий шланг с внутренним диаметром 18 — 20 мм. Если забор воды происходит с глубины более 20 метров, применяют шланги с рабочим давлением не менее 3,92 МПа. Надетый на выходной патрубок шланг крепят хомутом с таким расчетом, чтобы он не задевал стенки обсадной трубы скважины или колодца.

Рис.4 Комплектация насоса Водолей — 3

• Капроновый трос привязывают к проушине в верхней части корпуса электронасоса и скрепляют его со шлангом и шнуром электропитания идущими в комплекте держателями. Первое скрепление производят на расстоянии не менее 1,5 метра от электронасоса, последующие — с шагом 3 метра по всей длине.
• Насос опускается в скважину только за трос, подвеска крепится на поперечной перекладине или оголовке скважины, на самое широкое место одевается защитное резиновое кольцо, идущее в комплектации. Насос не должен соприкасаться со стенками обсадных скважинных труб и находится на расстоянии менее 250 мм. от дна источника водозабора.
• Электронасос должен быть полностью погружен в воду, первый осмотр производят через 0,5 — 1 час после эксплуатации. При работе в скважине периодичность осмотра должна составлять 20 — 25 часов, эксплуатация в колодцах предусматривает проверку не реже одного раза в месяц.

Рис. 5 Схема установки БВ-0,12-40 Водолей в водозаборный источник

Электронасосы Водолей-3, выпускаемые авиационным заводом Лепсе, относятся к ряду бюджетных устройств (средняя цена около 30 у.е.) и имеют невысокие показатели напора и подачи воды. Устройства не рассчитаны на длительное время непрерывной эксплуатации и могут быть использованы для полива или других работ с подачей небольших объемов жидкостей под присмотром и ручным управлением.

Российский электромашиностроительный завод Лепсе (г. Киров) выпускает вибрационный насос Водолей 3, который большинство дачников и жителей сельской местности используют для добычи воды из скважины или самодельного колодца, наполнения влагой баков или других емкостей, бассейнов, а также при проведении очистных или дренажных работ. Производитель поставляет на рынок несколько модификаций этого агрегата, имеющих различные характеристики и цену.

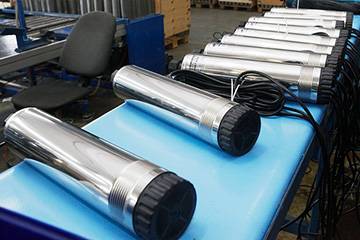

Насосное оборудование Водолей-3 производится на заводе в г. Киров.

Ремонт погружного насоса своими руками

Насосы разных марок имеют характерные особенности. Рассмотрим их подробно.

«Джилекс»

Серия погружных насосов от данного производителя имеет название «Водомет».

У этих агрегатов часто возникают проблемы с кабелем, так как для него не предусмотрено практически никакой защиты.

Так что если «Джилекс Водомет» вдруг объявил забастовку, в первую очередь следует проверять целостность жил питающей линии.

Насосы данной серии являются центробежными. Наиболее распространенными неполадками считаются появление трещин на рабочем колесе и разрушение подшипника.

Если вышел из строя двигатель, то возможность самостоятельного ремонта будет зависеть от модели. В некоторых из них, например, в «Джилекс Водомет 50/25», корпус электропривода является неразборным.

Для демонтажа водозаборных механизмов насос нужно зажимать в тисках. Следует учесть, что усилие должно быть умеренным, иначе полый корпус может деформироваться или треснуть.

В качестве смазки в «Водометах» следует применять нетоксичные вещества. Наиболее подходящим является глицерин.

«Водолей»

В силу отсутствия каких-либо встроенных фильтров насосы данной марки весьма подвержены засорению. Чаще всего реанимировать забарахливший «Водолей» можно путем промывки. Для этого его следует разобрать:

• снимается защитная металлическая сетка (она удерживается зажимом, который следует поддеть отверткой);
• откручивается двигатель (понадобится гаечный ключ на 10);
• демонтируется полимерная муфта, связывающая вал и рабочее колесо.

Глубинный насос Водолей

Теперь нужно взяться за верхнюю часть агрегата и, придерживая ее рукой, слегка провернуть вал с помощью торцевого ключа на 12. После этого весь механизм промывается мощной струей воды, направляемой из шланга. Вал в процессе промывки следует понемногу проворачивать.

Если процедура оказалась безрезультатной, нужно разбирать нагнетательный механизм. Данная операция начинается с демонтажа стопорного кольца. Для его ослабления корпус сверху и снизу нужно с силой сжать.

«Малыш»

Подобно всем насосам вибрационного типа, «Малыши» очень плохо переносят перегрев, который в большинстве случаев вызывается работой «на сухую». В результате этого явления в статоре возникает короткое замыкание, которое устраняется только перемоткой этого узла.

Часто даже у нового «Малыша» путем поворота специальной гайки приходится поднастраивать обратный клапан, иначе напор агрегата будет недостаточным. Гайку лучше законтрить.

Погружной насос Малыш с верхним забором воды и с термозащитой — устройство

Вибрации внутри насоса часто приводят к развинчиванию резьбовых соединений, особенно на фиксаторе обратного клапана и поршне. Поэтому их нужно периодически подтягивать, извлекая насос на поверхность.

Кроме того, «Малышам» свойственна такая неприятность, как отслойка эпоксидного компаунда (виброгасителя). Место отслойки следует определить путем простукивания, после чего в проблемный участок вводится небольшая порция любого герметика.

Описание

Код товара: 1619

БЦПЭУ ЕВРО-1(литр в мин/ макс. напор)

Максимальный напор, м

Производительность max л/мин (м3/ч)

Потребляемая мощность, кВт

Масса, кг (брутто)

Габаритные и присоединительные размеры насоса БЦПЭУ Водолей Евро-1

Тип насоса Евро-1

Схема электрическая принципиальная насоса БЦПЭУ Водолей Евро-1

Условное обозначение элементов схемы:

ЭН — электронасос; С — конденсаторы; ТР — тепловое реле; Хр — вилка; Хs — розетка; КК — конденсаторная коробка .

Условное обозначение цвета изоляции жил кабеля:г — голубой, ч — черный, кч — коричневый, жз — желто-зеленый (заземляющая жила).

Схема установки насоса БЦПЭУ Водолей Евро-1 в скважину.

1 — электронасос; 2 — хомут шланга; 3 — шланг; 4 — шнур сетевого питания; 5 — трос; 6 — место крепления подвески; 7 — коробка конденсаторная.

Объемная подача погружного насоса “Водолей” зависит от глубины залегания воды, длины и диаметра используемого шланга, дальности свободной струи при поливе, мойке и т. д. Для предотвращения выкачивания воды из скважины, колодца, согласуйте производительность последних с объемной подачей насоса при помощи перекрытия вентиля, установленного на выходе шланга из скважины, колодца. Уменьшение объемной подачи, полное перекрытие вентиля могут привести электронасос к перегреву и срабатыванию теплового реле. Шланг при эксплуатации укладывайте без скручивания и перегибов. Во избежание перегрева и порчи излишков питающего кабеля во время работы насосов с напором 40, 50, 63, 80, 100 м не оставляйте его в плотно смотанной бухте, затрудняющей доступ воздуха для охлаждения кабеля.

В случае остановки работающего погружного насоса из-за срабатывания реле (прекращение подачи воды, загрязнение насоса), а также при случайном исчезновении напряжения питающей сети, включение электронасоса при остывании реле или появлении напряжения в сети происходит автоматически. Реле насоса рассчитано на не менее чем на 5000 срабатываний.

Понижение напряжения в сети при работающем насосе за счет падения напряжения в проводах, ведет к снижению развиваемых насосом напора, производительности и к повышению потребляемого тока.

При понижении напряжения в сети менее 200В рекомендуется применять автотрансформатор, соответствующий мощности электродвигателя насоса.

Насосы торговой марки «Водолей» являются максимально надежным оборудованием, активно эксплуатируемым в частных домохозяйствах и на дачах. Его веское преимущество заключается в простоте конструкции: устранить большинство поломок можно, не обращаясь в сервисный центр. Однако браться за столь серьезное дело не стоит без теоретической подготовки. Вы согласны?

Желающим провести ремонт насоса Водолей своими руками мы готовы помочь в решении этой непростой задачи. Представленная нами статья в мельчайших подробностях знакомит с нюансами диагностики, с выявлением нарушений в работе, со способами восстановления технических возможностей.

У нас подробно описана специфика устройства насоса, правила сборки/разборки агрегата. Досконально разобран процесс выполнения ремонтных операций. В качестве ценного информационного приложения использованы фото, схемы и видео.

Как прочистить и выполнить мелкий ремонт оборудования

Если насос водолей плохо качает необходимо произвести его внеплановый ремонт.

Особенностью насосного устройства «Водолей» является то, что внутри оборудования совсем отсутствуют фильтры, что делает уязвимым такое устройство от засорения его рабочих узлов. Если засорение не повлияло на исправность важных частей, то насос можно отремонтировать своими руками (см. Ремонт насосов погружных: как сделать правильно).Порядок чистки агрегата состоит в следующем:

Насос извлекается из источника.
Снимается с оборудования защитная металлическая сетка. Она может фиксироваться разными способами.
На насосах более раннего периода изготовления сетка крепится двумя винтами. На последних моделях сетка фиксируется зажимом, который поддевается и снимается шлицевой отверткой. На моделях у которых большое сечение дополнительно убирается кабельный канал, в виде металлического желоба.
Демонтируется электрический двигатель устройства

Обычно он фиксируется на четырьмя болтами, размеры головок которых 10 мм.
Демонтируются пластиковые муфты, предназначенные для передачи вращения вала мотора на рабочие колеса.
Выкладываются все детали на чистую горизонтальную поверхность.
Торцевым ключом на 12 мм осторожно проворачивается рабочий вал, при этом верхнюю часть оборудования нужно придерживать рукой.
После того как вал немного провернется на рабочую часть направляется из шланга струя воды, что промывает насосы водолей, песок извлекается из устройства.
Поворачивая вал, промывка водой рабочих узлов продолжается.
Если помогла промывка вала, и он начал хорошо вращаться, устройство можно собирать.

Как самостоятельно ремонтировать насос «Водолей»

Порядок работы такой:

• Устройство извлекается из источника и отключается от электропитания.
• С большим усилием корпус насоса сжимается в верхней и нижней частях, делая упор на его нижний край.
• Снимается стопорное кольцо, расположенное в канавке. Сжатие корпуса устройства необходимо для ослабления зажима стопорного кольца.
• Демонтируются постепенно все рабочие колеса аппарата.
• Извлекается упорная крышка, где расположен подшипниковый узел.
• Если возникла необходимость меняются на запчасти для насоса водолей поврежденные элементы оборудования.
• Монтируются все части насоса в обратной последовательности, контролируя вращение рабочих колес, оно должно быть свободным.

Распространенные причины поломок

“Водолеи” успешно применяют не только в скважинах, но также в колодцах, естественных водоемах и крупных емкостях, соответствующих условиям эксплуатации, заявленным производителем.

Насосы этого типа вполне успешно справляются с перекачиванием воды, существенно загрязненной песком. К сожалению, нарушение правил эксплуатации приводит к частым поломкам устройства.

Перед началом ремонтных работ рекомендуется изучить техническую документацию насоса “Водолей”, там содержатся полезные сведения и важные рекомендации

Среди факторов, вызывающих неисправности, можно отметить:

• продолжительную работу с жидкостями, уровень загрязненности которых превышает половину от заявленного изготовителем предела (допускается не больше 20 г/л);
• перекачивание горячих жидкостей (если температура среды более 35 градусов);
• частые и резкие перепады напряжения в электросети;
• нарушение целостности крепления в месте монтажа электрокабеля или в оболочке его подводной части;
• огрехи при подвешивании насоса;
• отсутствие фильтра;
• отсутствие заземления;
• неисправность реле давления, гидроаккумулятора и т.п.

Очевидно, что на длительности работы насоса сказываются не только условия его эксплуатации, но и состояние водопроводной системы дома в целом.

Ряда серьезных проблем можно избежать, если позаботиться о правильном монтаже насоса. Большое значение придают глубине погружения насоса. Если этот показатель превышен, устройство будет работать с постоянной перегрузкой и вскоре сломается.

Крайне редко, но все же случаются ситуации, когда вода, в которую погружен насос, замерзает. Это очень опасно для устройства, поскольку при замерзании вода расширяется. В результате элементы конструкции насоса могут быть повреждены.

Если устройство хранится при температуре ниже нуля, всю влагу из него следует тщательно удалить.

Чтобы насос работал правильно, следует выбрать модель, которая точно подойдет к конкретной скважине. Подробнее о том, как выбрать насос для скважины можно прочесть в другой нашей статье.

Прежде всего, следует ориентироваться на дебит скважины. Он должен заметно превышать производительность насоса.

Дело в том, что многие скважины склонны к заиливанию или запесочиванию.

На корпусе прибора содержится маркировка, отражающая условия эксплуатации, на которые рассчитан этот насос. Не стоит нарушать эти параметры, чтобы продлить срок эксплуатации устройства

В результате их дебет заметно снижается. Если производительность насоса была точно подобрана в соответствии с дебитом скважины, может случиться опасная ситуация.

Насос будет откачивать воду из скважины быстрее, чем она поступает. Скважина опустеет, и оборудование будет работать вхолостую, в режиме так называемого “сухого хода”. Это чревато перегревом и полной поломкой двигателя устройства.

При подвешивании насоса “Водолей” в скважине, следует удостовериться, что вес устройства приходится именно на трос, а не на кабель или трубу. Неправильный монтаж – частая причина поломок

Второй важный фактор – это номинальный напор, который должен обеспечить насос в водопроводной системе. У разных модификаций “Водолея” он может быть и 32 м, и 63 м.

Номинальное значение включает транспортировку на горизонтальных участках водопровода и потери давления при прохождении воды по трубопроводу.

Подобранный правильным образом насос не будет подвергаться избыточным перегрузкам, в таких условиях устройство прослужит дольше и будет работать эффективнее.

Регулярное обслуживание насоса

Правильный уход за насосом “Водолей” позволит свести к минимуму вероятность внезапных поломок. Для этого насос нужно извлечь из скважины, чтобы провести осмотр

Поднимать и опускать насос следует осторожно, чтобы не повредить стены обсадной трубы, а также корпус насоса

Это трудоемкая процедура, особенно если речь идет о большой глубине погружения, но все же специалисты рекомендуют выполнять диагностический осмотр насоса дважды в год.

Сначала выполняют внешнее визуальное обследование корпуса насоса. Выявляют возможные сколы, трещины, следы коррозии и другие повреждения.

Если этим этапом пренебречь, при разборке насоса повреждения могут стать еще более серьезными. Когда внешние повреждения обнаружены, следует предпринять действия для их устранения, например, зачистить и обработать специальными составами участки, подвергшиеся коррозии.

По окончании ремонтных работ, промывки и текущего обслуживания работу насоса проверяют в емкости с водой, чтобы не пришлось повторно вынимать насос из скважины

После этого следует снять крышку моторного отсека. Здесь проверяют, насколько свободно движется вал двигателя. Если его вращение затруднено, необходимо промыть устройство от загрязнений, как это было описано выше.

Во время диагностического осмотра также проверяют состояние подшипника и сальника на предмет износа. При необходимости их сразу же заменяют.

Еще одна важная процедура – замена смазки насоса. При этом следует использовать только те смазочные материалы, которые рекомендованы производителем.

При поломке насоса, находящегося в скважине, эти вещества могут вытечь из корпуса. Попадание в воду посторонних маслянистых примесей может существенно ухудшить ее качество.

Профилактика и диагностика поломок

Увеличить срок службы теплооборудования помогут несложные профилактические меры:

• Запрещается включение насоса без воды.
• Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
• Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.

Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

• правильность подключения к трубопроводу;
• герметичность соединительных элементов;
• состояние фильтров.

Как устроен и работает “Водомет”?

Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы – элементы с рабочими плавающими колесами.

В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.

Насос “Водомет” – надежная техника с высоким КПД. Его конструкция позволяет выполнить многие ремонтные работы в домашних условиях

Плавающие рабочие колеса – “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одно преимущество плавающих колес насоса – способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания. Модели насоса типа “Водомет А” устроены аналогичным образом.

Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т.п.).

Если монтаж и эксплуатация насоса Водомет производились в соответствии с рекомендациями производителя, необходимости в преждевременных ремонтах не возникнет

Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно, но очень важно правильно установить его в скважине. Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции

Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель, подвесить ее на нужной высоте и т.п.

Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.

Еще одна особенность погружных насосов “Водомет” – это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.

Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.

Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают самодельные насадки, препятствующие проникновению песка в устройство.

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.

Водомет предназначен для перекачки воды с температурой от +1 до +35 °С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.

Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.

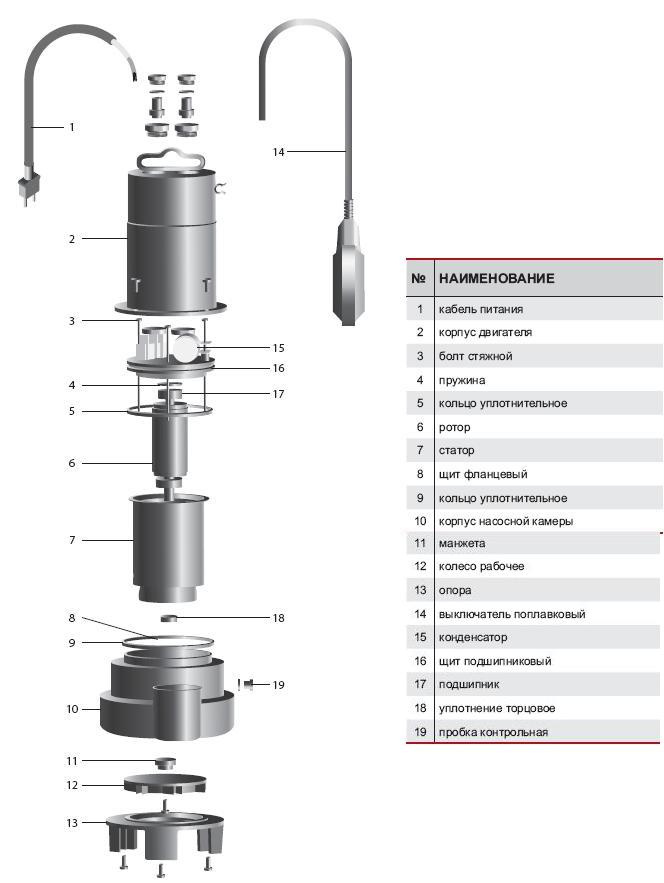

Вкратце об устройстве

По большому счету, конструкция всей насосной техники для частного использования одинакова. Состоит насос из:

• корпуса, в котором есть отверстие для забора воды;
• электромагнита (динамки);
• вибратора (электрического мотора).

Из чего состоит вибрационный насос?

Для глубоких колодцев используют насосы с верхним отверстием для водозабора, для мелких колодцев – с нижним или боковым водозабором. Однако нижний водозабор грешит периодическими захватами донных примесей в воде из колодца.

Принцип действия

Поскольку все вибронасосы работают на основе принципа инерции, то вся работа сводится к созданию колебаний в жидкости, которая приводится в действие мембраной диафрагмы и создает разницу между внутренним и внешним давлением. Разница созданных давлений отвечает за перекачку воды.

Изгибание диафрагмы создает вибрацию. Чем больше колебательных движений создает диафрагма, тем интенсивнее должно быть охлаждение мотора водой. Поэтому запрещено использование напорной техники без поступающей внутрь воды.

Динамка (так в народе называют электромагнит) это:

• сердечник из стали;
• две катушки медного провода, покрытого эмалью.

Чтобы установить магнит нужно закрепить  динамку и катушки внутри корпуса. Для этого заливаем все эпоксидным компаундом, который работает одновременно как изоляция и отводит от катушек к корпусу излишнее тепло для скорейшего охлаждения.

В составе компаунда обязательно присутствуют эпоксидка, плюс отвердитель и пластификатор (с добавлением кварцевого песка). Кварц в данном случае служит просто дополнительным теплопроводником.

Электромотор состоит из якоря со штоком, на котором установлена пружина для амортизации и поршень (резиновые). Чем лучше качество каучука, из которого изготовлены пружина и поршень, тем надежнее и экономичнее насос.

Направление штоку обеспечивает резиновая диафрагма. Она делит две рабочих части аппарата – (электрику и гидравлику)  и крепится к штоку за дистанционную муфту. Самое уязвимое место в конструкции любого насоса – резиновый клапан, который закрывает отверстия водозабора.

Вибрация диафрагмы происходит за счет того, что при поступлении тока в мотор, якорь начинает притягиваться к магниту и отбрасывается назад амортизатором в момент  смены полярности (перемагничивания полюсов).

Гидравлическая камера насоса – это пространство, которое занимают клапан и поршень. Поршень колеблется, вода пружинит за счет воздуха растворенного и не растворенного в воде, то сжимаясь, то разжимаясь, и ее избыток выдавливается из гидравлической камеры в напорный патрубок, а, затем в шланг. Постоянно максимальное количество рабочей жидкости в напорном аппарате обеспечивает клапан, который впускает и не дает выливаться обратно воде.

Вибрационный насос с нижним забором

Конструкция с верхним водозабором и придонным электроприводом – это классика компановки вибрационных насосов. В них двигатель лучше охлаждается, и при открытых всасывающих отверстиях может без остановки работать до семи часов. Иногда в комплекте стоит датчик перегрева (термореле).

Кстати, обратите внимание на материал, из которого изготовлен крепежный трос. Лучше, чтобы он был из капрона. Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока

Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока.

Но, перед тем как перейти к ремонту вибрационных насосов своими руками, стоит обратить внимание еще на две вещи:

• сечение кабеля с евровилкой не должна быть меньше международного стандартного 2х0,75 мм;
• шланг с диаметром внутреннего прохода не меньше 1,9 см.

Техническое обслуживание насоса

После разборки насосного оборудования необходимо произвести осмотр его состояния

При разборке насоса можно обнаружить песок, который мешает ему полноценно работать.

Во время разборки насоса производится проверка промежуточного расстояния между такими частями насоса, как:

• Промежуточный и верхний подшипник.
• Втулки и вала.
• Подшипники и основание.

Техническое обслуживание насосов Водолей заключается в смазывании таких частей, как:

• Резино-металлический подшипник.
• Уполотнительные кольца.

Если во время разборки насоса вы заметили износ элемента подшипника, то необходимо произвести его замену.

Причины замены нагнетателя

Двигатель насосной станции расположен вне досягаемости воды, чего не скажешь о пропеллере. Крылья направления жидкости постоянно находятся в агрессивной среде. Вода и мелкие частицы в ней бьют по лопастям, воздействуя на материал изготовления. Соответственно, импеллер разрушается. Признаки неисправности:

• Характерный стук подшипника или скрежет в корпусе нагнетателя. Колесо на вращательном валу центровано, когда одна из лопастей разрушена, разбивается и сам подшипник. Он начинает стучать и вибрировать – это одна из причин замены.
• Потеря давления на выходе насоса. При условии, что в корпус не попал воздух, давление в выбросе воды уменьшилось или вовсе пропало, значит, устройство сломано. Прежде чем ремонтировать крыльчатку, нужно проверить двигатель помпы, вращает ли он вал.
• Двигатель гудит, но вал не крутится. Очень редко такое бывает. Причина в залипании пропеллера. В лопасти попал мусор, или они заржавели и заклинили ступицу.
• При постоянном использовании существует естественный износ запасных частей и механизмов. С этим ничего не поделаешь, придется менять.
• Разгерметизация насосного оборудования, а именно крыльчатки. Вследствие неправильного монтажа или неверной эксплуатации может произойти потеря внутреннего давления в корпусе насоса или импеллера. Это приведет к серьезной поломке и необходимости замены рабочего диска.
