Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации

Настройка и инструкция к использованию

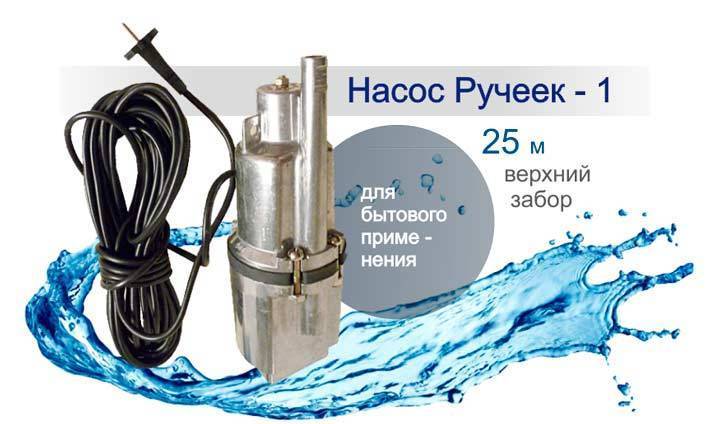

«Ручеек» отличается надежностью. Если правильно использовать оборудование, то поломки будут крайне редко. Некоторые неисправности легко устраняются с помощью правильной настройки. Для этого потребуется достать насос из колодца и поместить в емкость с водой без шланга. Дальше запускается прибор и проверяется напряжение, которое должно составлять 220 В.

При достаточном напряжении оборудование можно отключать. Дальше продувают выходное отверстие. Процедуру можно выполнить просто ртом, специальных инструментов не требуется. При правильных настройках насос с легкостью продувается. Если дунуть сильнее, то можно услышать ход поршня.

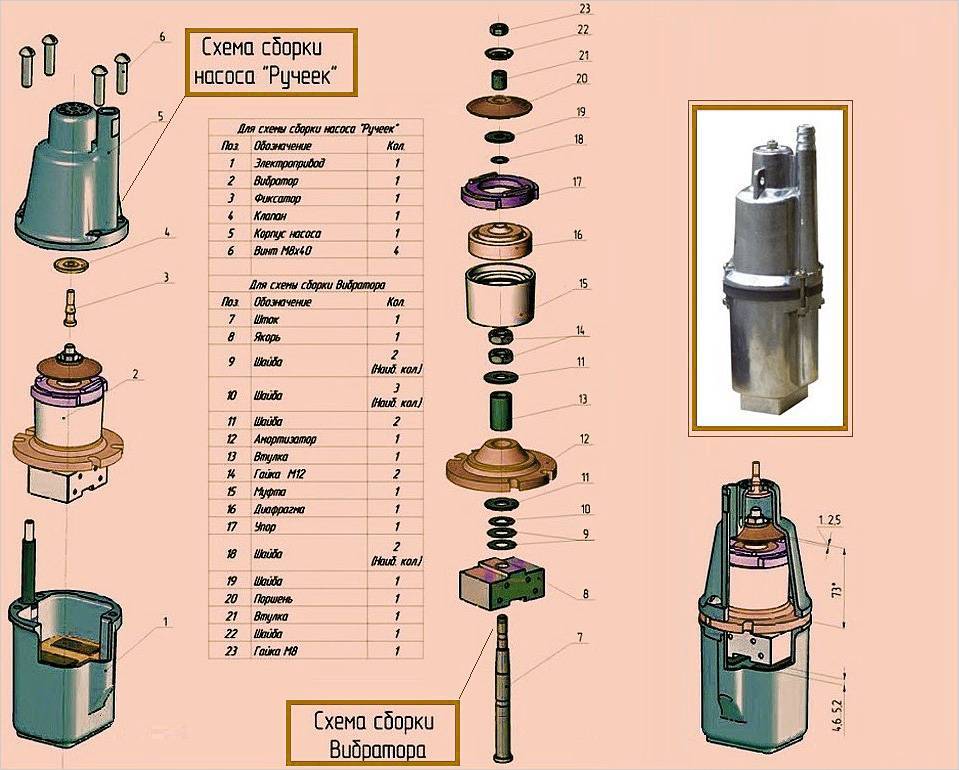

Насос разбирается. Для этого потребуются тиски, которыми сжимают уступы на корпусе, которые находятся рядом с винтами. Ослабление винтов проводится поочередно. При первой разборке можно выполнить замену винтов с головкой под шестигранник, что намного удобнее для сборки конструкции.

Время от времени в насосе Ручеек следует менять изношенные детали

Настройка «Ручейка»:

  1. Определение положения поршня. В правильном варианте он находится параллельно остальным частям конструкции. Причина перекоса может крыться в зазоре между его втулкой из металла и штоком. Решить проблему можно, перемотав шток фольгой до устранения зазора.
  2. Соблюдение совпадения осей штока и поршня. Если они смещаются, то стакан начинает ерзать по прокладке. Для устранения разбирают и собирают конструкцию. При этом стакан временно крепится к прокладке с помощью скотча.
  3. Правильный интервал между поршнем и седлом. В идеале оно должно составлять 0,5 мм. Регулировать расстояние можно, манипулируя количеством шайб с толщиной 0,5 мм, которые надеваются на шток.

Правильно собранный электронасос работает при нормальном напряжении, обеспечивая давление 0,2-0,3 м. Но если после настройки устройство функционирует плохо, то нужно его разбирать и устранять поломку. Нередко причина кроется в погнутом штоке поршня. Устранить проблему своими руками не получится, но можно немного подкорректировать.

Вибронасос «Ручеек» подойдет для любого источника чистой воды. Конструкция прочная, надежная, эффективная. Ремонт можно провести самостоятельно, замена деталей не вызовет трудностей.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

  • наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
  • отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
  • может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Полезные видео по теме

Как выбрать правильно погружной насос и на какие показатели нужно обращать внимание:

//www.youtube.com/embed/sPVoaYuqPzA?version=3&rel=1&fs=1&autohide=2&showsearch=0&showinfo=1&iv_load_policy=1&wmode=transparent

Как улучшить работу насоса «Малыш»:

//www.youtube.com/embed/MhWQOFN8M-s?version=3&rel=1&fs=1&autohide=2&showsearch=0&showinfo=1&iv_load_policy=1&wmode=transparent

Обслуживание погружного насоса, чтобы работал дольше:

//www.youtube.com/embed/WEBiKTo–AA?version=3&rel=1&fs=1&autohide=2&showsearch=0&showinfo=1&iv_load_policy=1&wmode=transparent

Для чего предназначен Малыш?

Этот насос может использоваться в самых различных сферах, в том числе в подсобных хозяйствах, на загородных участках, в различных фермерских хозяйствах. Данный прибор по праву считается универсальным, а потому и применяется для следующих целей.

  1. Обустройство систем полива/орошения на участках, в посадках и на полях. Помимо этого, насос может применяться для наполнения искусственных водоемов водой либо же, напротив, ее выкачкой.
  2. Откачка из различных подсобных и подвальных помещений. Благодаря компактности, легкости подключения и использования, агрегат идеально для этого подходит.
  3. Подача воды из источника (в качестве такового может выступать скважина, колодец) в особые емкости либо водопроводы. Так, для участка небольшого размера насос способен обеспечить водой все водозаборные точки.

Подключение насоса может быть как верхним, так и нижним – все зависит от специфики его применения. Второй вариант более эффективен, если требуется применение в скважине/колодце, чей диаметр составляет более 10 сантиметров. Еще посредством насоса можно откачивать жидкость из небольших емкостей (то есть, опять же откачка воды из подвальных помещений при затоплении). Недостатком нижнего забора можно считать тот факт, что в воду могут попасть разные частицы или грязь, а потому на входе в обязательном порядке должен устанавливаться фильтр.

Что касается оборудования с верхним забором, тот здесь мусор не может попасть внутрь; более того, оно характеризуется эффективным охлаждением, из-за чего риск перегревания минимален. Вы можете, к примеру, оставить насос работать и отправиться по другим делам – отличный вариант для обеспечения автономного водоснабжения. Еще с помощью таких насосов может подниматься вода из колодцев/скважин.

Вибрационный насос Малыш: техническое обслуживание

Электронасос Малыш – это устройство, которое не требовательно к обслуживанию. Главное – выполнять все рекомендации завода-изготовителя, и вы сможете наслаждаться бесперебойной работой устройства не один год.

Предотвратить быстрый выход прибора из эксплуатации можно, подобрав правильно мощность агрегата и соблюдая все правила по его использованию от завода-изготовителя.

Подобрать мощность насоса, который иногда называют Малышок и Малютка, помогут консультанты специализированных магазинов. Иногда насос появляется в каталоге магазина Леруа Мерлен, куда вы можете попробовать обратиться за консультацией.

Ремонт насоса Малыш может понадобиться при:

  • Механическом повреждении шланга;
  • Износе или закупорки клапанов;
  • Отслоении эпоксидного клея от корпуса устройства;
  • Ослаблении или износе контргайки регулировочного винта;
  • Механическом повреждение резиновой качающей манжеты;
  • Выходе из строя качающего штока.

Исправить большинство поломок можно легко своими руками: большую часть комплектующих можно найти в специализированных магазинах, снять со старых устройств. Корпус насоса легко разбирается, практически каждая деталь подлежит замене и без труда демонтируется.

Где используется

Электронасос «Малыш» получил такое название благодаря своему небольшому весу и компактным размерам. Насос работает от обычной розетки и может обеспечить вполне нормальный напор воды на дачном участке.

При помощи этого малютки можно:

  • Откачивать воду.
  • Поддерживать водоснабжение в жилых и нежилых объектах.
  • Проводить воду к огороду для организации системы полива в теплице.
  • Подключать автоматические поливалки.

Электромагнитный бытовой насос «Малыш», который выпускается на территории России, благодаря несложному монтажу, небольшим габаритам, доступной цене и хорошей надежности стал очень популярным и востребованным.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.


 РДМ-5

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.


Italtecnica PM/5-3W

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

https://youtube.com/watch?v=z13bUEX9eQo

Техническое обслуживание насосов Малыш

Чтобы насос долго и исправно служил, необходимо соблюдать рекомендованные заводом-изготовителем условия эксплуатации и хранения оборудования. В этом случае производитель гарантирует его нормальную работу в течение двух лет. Сложного обслуживания и ухода насос не требует, а простые правила выполнить не составит особого труда.

После первой установки прибора в скважину, нужно ему дать поработать один-два часа, а затем вынуть и внимательно осмотреть корпус и узлы на предмет обнаружения неисправностей. Если все нормально, то вибронасос можно поставить на место и использовать дальше, оставляя погруженным в воду на длительное время.

Периодически, не реже одного раза в три месяца, а если есть возможность, то каждые сто часов работы, нужно также проводить осмотр агрегата. Если при этом на корпусе будут обнаружены следы трения, то значит он был неправильно установлен и при работе соприкасался со стенками водозаборной выработки.

Чтобы этого избежать, необходимо его ровно выставить и надеть на корпус дополнительное резиновое кольцо.

При засорении входных отверстий, их нужно аккуратно почистить, не повредив при этом резиновый клапан. Для чистки лучше всего использовать инструмент с затупленным концом.

Если зимой насос не используется, его нужно вытащить из колодца, промыть и хорошо высушить. При хранении агрегат следует положить подальше от отопительных приборов, а также предохранить от воздействия прямых солнечных лучей.

Если при соблюдении рекомендаций производителя возникла поломка по независящим от пользователя причинам, насос следует отнести в сервисный центр. Перечень популяряных поломок насоса “Малыш” и пути их устранения описаны в этой статье.

Как правильно производить ремонт?

Как мы уже выяснили, необходимость в ремонте зачастую возникает по причине засорения, поэтому агрегат следует периодически разбирать и проводить чистку. Примерная последовательность процедуры приведена ниже.

Шаг первый. Вначале насос извлекается из скважины и на его корпусе делаются отметки, отмечающие взаимное расположение конструктивных элементов. Благодаря этому, дальнейшая сборка по завершению ремонта заметно облегчится.

Шаг второй. После этого ослабьте поочередно каждый винт, соединяющий элементы корпуса друг с другом. Простые винты во время последующей сборки желательно заменить на другие, для шестигранного ключа, либо на болты, имеющие перпендикулярные прорези. Для упрощения процедуры ослабления винтов зажмите корпус тисками в тех местах, где имеются уступы для винтов.

Шаг третий. Когда корпус агрегата уже снят, устанавливается поршневой диск. Данный момент крайне важен, поскольку монтаж должен осуществляться исключительно параллельно седлу.

Разобранный прибор можно чистить и ремонтировать. При последующей сборке нужно следить, чтобы отверстия совпадали. Для проверки работоспособности агрегата можете опустить его в ведро, наполненное водой

Важно, чтобы высота струи, которая выходит из соответствующего патрубка, составляла порядка 30 сантиметров

Как сделать мини погружной насос своими руками. Мастер-класс от «бывалых»

Заводские вибронасосы погружного типа, которые могут пригодиться в качестве миниатюрной автомойки или прибора для поднятия воды на небольшую высоту. Для изготовления маленькой конструкции потребуется всего 10-15 минут и некоторые детали: мотор с машинного омывателя стекол, двухжильный провод, двухметровая трубка, имеющая небольшой диаметр паяльник, герметик, который применяется в автомобильном деле.

Первым делом вскрываем электродвигатель машинного омывателя и отпаиваем от него контакты. Теперь припаиваем двухжильный провод к контактам. Следите за соответствием полюсов на проводе и на клеммах «движка». После чего своими руками проделываем отверстия в крышке и продеваем туда наши провода.

Насос малыш для воды

Теперь собираем корпус: смазываем края крышки автомобильным герметиком и закрываем конструкцию до щелчка, после чего обтираем корпус сухой тканью (можно обыкновенной салфеткой), и ждем пока крышка надежно зафиксируется. Затем к проводам подводим электрический блок питания на 12 вольт, на выход для воды надеваем трубку, и анализируем работу самодельной конструкции, подключив ее к сети.

Насос малыш работает, но не качает воду: причины

Среди множества проблем, которые возникают в ходе неправильной эксплуатации этих насосов, чаще всего пользователи сталкиваются именно с этой.

Ее возможные причины:

  • поломка штока, который при исправной работе качается без смещений. Для устранения поломки нужен исправный узел, который можно снять со старого «Малыша» или купить;
  • неисправность качающей манжеты. Без разборки насоса ее невозможно идентифицировать. Сама деталь внешне напоминает 2 полусогнутых диска, имеющих точку касания. Она стоит недорого, а меняется – очень быстро;
  • раскручивание под действием вибрации контргайки на винте регулировки. Для устранения поломки достаточно ее закрутить в прежнее положение.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Общие характеристики

Электронасы обладают следующими характеристиками:

  1. Конструкция электронасоса позволяет погружать его под воду на глубину до пяти метров.
  2. Охлаждение таких устройств осуществляется водой, в которую они погружены, поэтому ни в коем случае нельзя допускать работу электронасоса всухую. Катушка электромагнита сильно греется и без охлаждения сгорает в течение нескольких минут. Поэтому предъявляются требования к температуре перекачиваемой воды — она должна быть не выше 35ºС. Это требование нужно учитывать, если вы летом используете устройство для перекачки воды из открытых водоёмов или резервуаров, температура воды в которых может доходить 40ºС и выше.
  3. Время непрерывной работы — 2 часа, после чего следует сделать перерыв на 30 минут.
  4. Длина питающего кабеля, в зависимости от комплектации и производителя, варьируется от 5 до 50 метров. При необходимости кабель можно удлинить, но следите за тем, чтобы место соединения находилось выше уровня воды.

Модификации прибора

Есть четыре модификации электронасоса Малыш:

  1. Стандартный Малыш имеет нижний забор воды.
  2. Малыш-М — отличается от стандартного тем, что входной клапан расположен в верхней части насоса.
  3. Малыш-К — оснащён встроенной защитой от перегрева. Забор воды осуществляется в нижней части насоса.
  4. Малыш-3 — более компактная и экономичная модификация стандартного устройства.

Электронасосы Малыш, Малыш-М и Малыш-К

Различия в конструкциях этих модификаций позволяют подобрать ту, которая лучше всего подходит для ваших условий. В случае необходимости можно заменить одно устройство на другое без какой-либо переделки системы водоснабжения, благодаря одинаковым техническим характеристикам:

  1. Питающее напряжение — 220 В, 50 Гц;
  2. Потребляемая мощность — 240 Вт;
  3. Номинальный напор — 40 м;
  4. Номинальная производительность — 0.43 м3;
  5. Максимальный напор — 60 м;
  6. Производительность при работе насоса без напора — 1.5 м3;
  7. Диаметр — 99 мм;
  8. Высота — 255 мм;
  9. Масса без электрокабеля — 3.4 кг.

Здесь нужно пояснить, что при расчёте необходимой подачи нужно учитывать не только вертикальные, но и горизонтальные участки. Перекачивание воды на 10 метров по горизонтали создаёт на устройство такую же нагрузку, как и подъём воды на высоту в один метр.

Для того чтобы обеспечить номинальные характеристики, диаметр шланга должен быть определённой величины. Для подачи воды электронасосами Малыш, Малыш-М и Малыш-К необходимо применять гибкие шланги или трубы с внутренним диаметром 19−22 мм.

Характеристики Малыш-3

Это устройство обладает всеми преимуществами стандартной модификации. Но для получения максимальной экономичности и минимальных размеров технические характеристики были изменены^

  1. Напряжение сети — 220 В, 50 Гц.
  2. Потребляемая мощность — 165 Вт.
  3. Номинальная подача — 20 м.
  4. Номинальная производительность — 0.43 м3.
  5. Максимальная подача — 25 м.
  6. Производительность при работе электронасоса без напора — 1.5 м3.
  7. Диаметр — 76 мм.
  8. Длина — 240 мм.
  9. Масса — 2 кг.

Несмотря на свои скромные размеры, он отлично подойдёт для неглубоких скважин с небольшим дебетом воды. Дело в том, что мощные устройства быстро выкачивают воду из таких скважин и поэтому возрастает вероятность работы всухую. Установка датчика уровня тоже не может защитить насос, так как из-за быстрой откачки воды происходят частые включения и отключения, что отрицательно сказывается на сроке службы устройства. Поэтому в таких случаях сложно найти альтернативу электронасосу Малыш-3.

На что способен прибор? Подходит ли он для дома?

Вибрационный насос не способен решать глобальные задачи, связанные с регулярным потреблением воды, но минимальные проблемы устранить сможет. Стоит отметить, что для большого дома и требуемого количества для него воды, подобная установка не справится, так как их традиционная мощность в среднем достигает 220 ватт для дешевых вариантов и 300 ват для более дорогих.

Для дачных условий глубинный насос вполне подходит, ведь имеются соответствующие технические характеристики. Только при условии, если одновременно не пользоваться ванной, стиральной машинкой или раковиной. В таких случаях можно включать лишь один источник водозабора.

Ремонтопригодность

Вибрационные насосы достаточно хорошо переносят кратковременные повышенные нагрузки, в частности, гидроудары. «Малыш» здесь не исключение. Впрочем, подобные сценарии не исключают поломок. Если агрегат вышел из строя, можно ли его починить самому?

Конструкция «Малыша» довольно проста, благодаря чему большая часть неисправностей может быть устранена в домашних условиях. К таковым относятся известкование деталей, засорение рабочей полости насоса, повреждение корпуса и проводки. Замена креплений, поршня, амортизатора — со всем этим может любой хозяин, обладающий базовыми техническими знаниями.

Но есть и такие поломки, устранение которых в домашних условиях может оказаться непростой задачей. Больше всего проблем могут доставить неполадки в электрической части, устранить их своими силами не всегда удается даже при наличии опыта выполнения подобных работ. В любом случае, если сомневаетесь в правильности своих действия, ремонт агрегата лучше доверить специалистам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
