Виды разводки труб
На данный момент при сантехнических работах рекомендуются следующие 3 типа:
- Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
- Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
- С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).
Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.
В квартирах же используют первые две схемы, о них расскажем подробнее.
Как уложить трубы без ошибок
Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

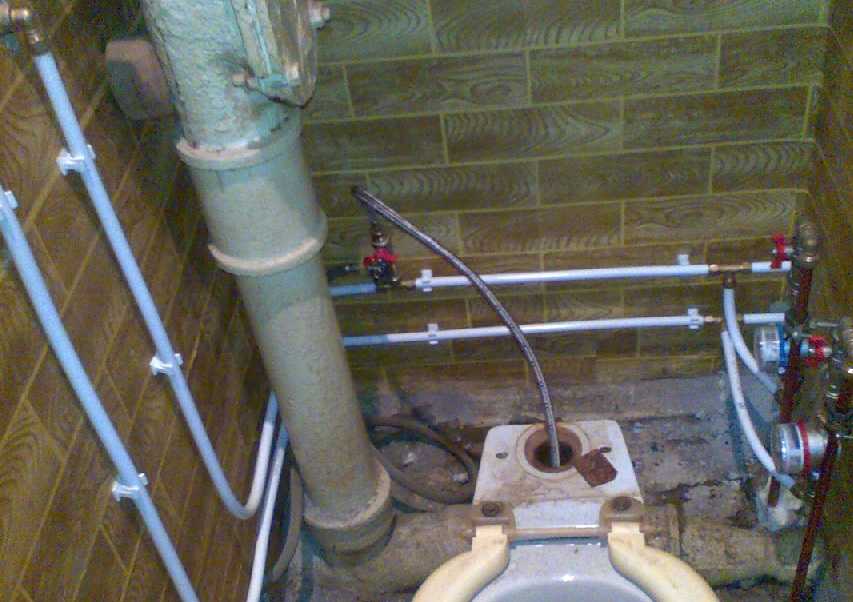

Подключения водопровода

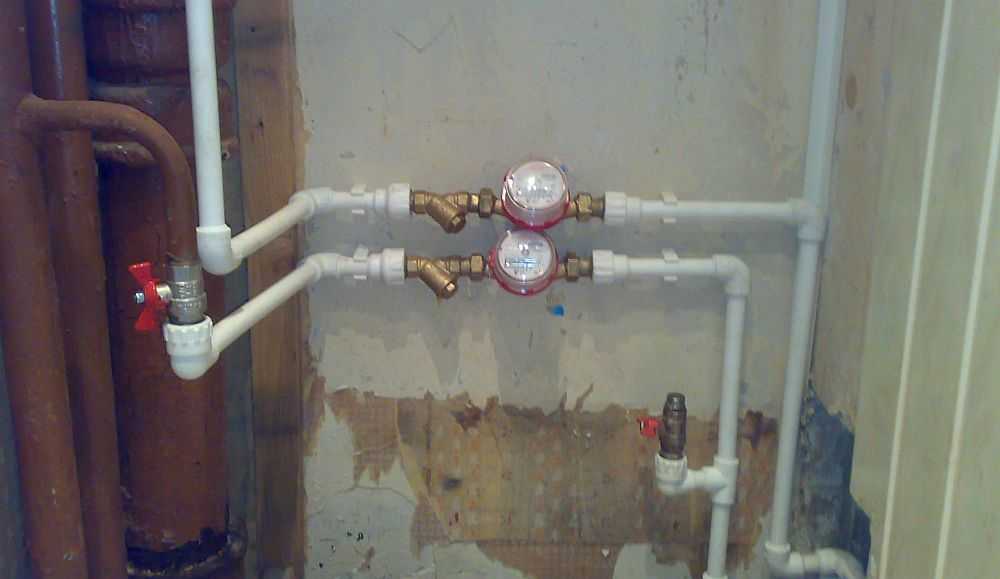

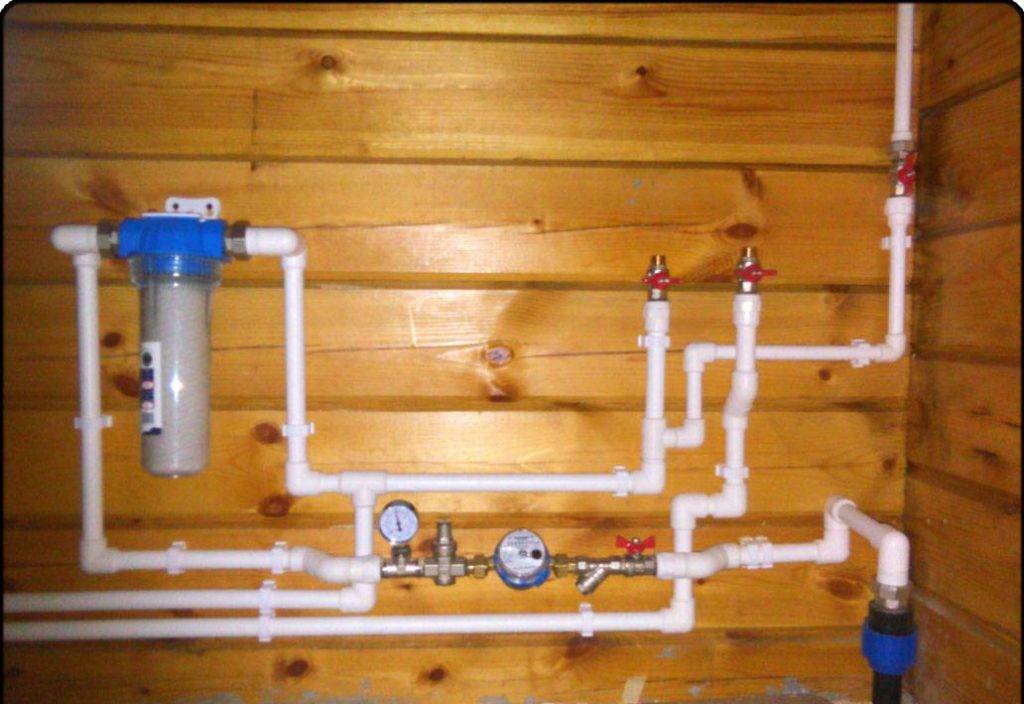

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.
Подключение полотенцесушителя

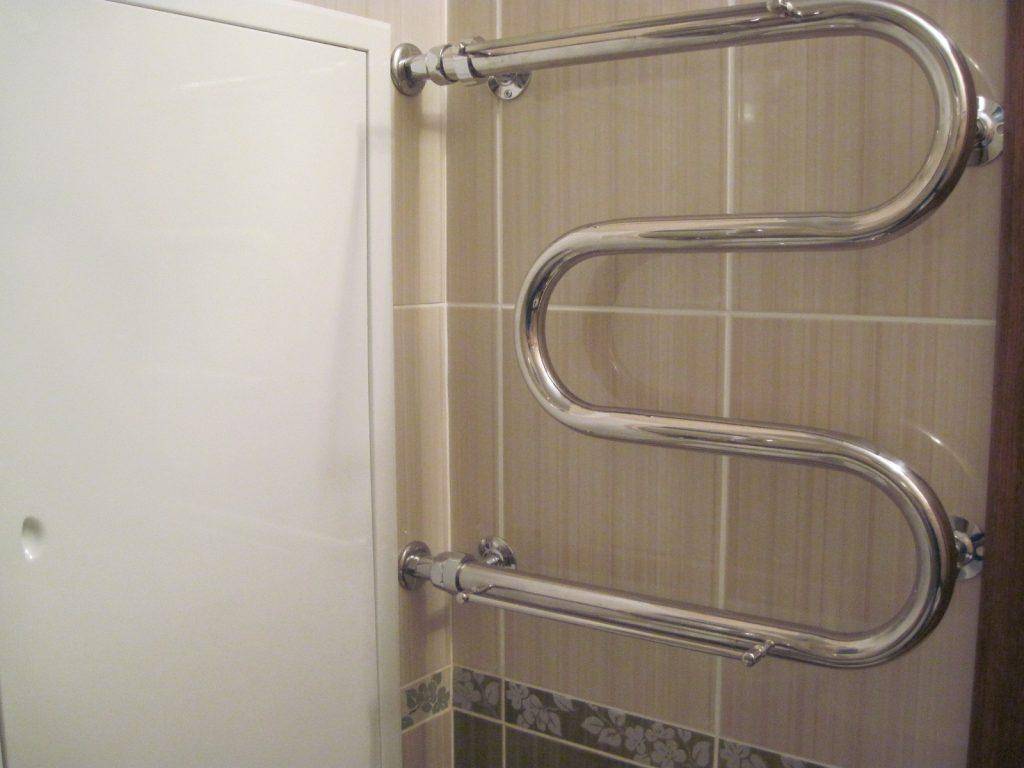

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.
Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.
От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см
Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам
Подключение канализации
Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.
Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.
Гладкие концы элементов подрезают под 90* и убирают фаску.
Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.
Водопроводные трубы
Необходимые материалы
Чтобы собрать систему из полипропиленовых водопроводных труб, вам понадобится специальный инструмент, в просторечье именуемый «паяльник». Покупать его для разовых работ нет никакого смысла, гораздо проще взять его в аренду на пару дней (эту услугу обычно предоставляют специализированные магазины). Работать с ним достаточно просто, но при этом не следует забывать, что он сильно нагревается, поэтому будьте аккуратны и обязательно прочитайте инструкцию, если пользуетесь им в первый раз. Возможно, вам даже понадобится первое время помощник, который будет держать «паяльник», пока вы будете нагревать трубы и фитинги, а потом – убирать его в сторону, чтобы вы не обожглись.
Фитинги для разводки ПВХ труб
Чтобы соединить трубы между собой, а также повернуть их под нужным углом, вам понадобятся ПВХ фитинги (они продаются в тех же специализированных магазинах). Подбирают их точно по диаметру труб. Стоят они не слишком дорого, поэтому берите их с запасом в 1-2 штуки на тот случай, если не сможете ровно припаять их с первой попытки.
Муфта канализационная
Для завершения разводки вам потребуется подсоединить к концевым выпускам «американки» — это фитинги, с одной стороны в которые припаивается труба, а с другой через резьбу подсоединяется гибкий шланг.
Разводку в ванной можно выполнять двумя способами:
- Двигаясь от крайнего сантехнического прибора в сторону основного водопроводного стояка.
- Припаивая трубы, двигаясь от стояка к сантехническим приборам.
Почему важно составлять план
Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.
Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.
Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.
Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

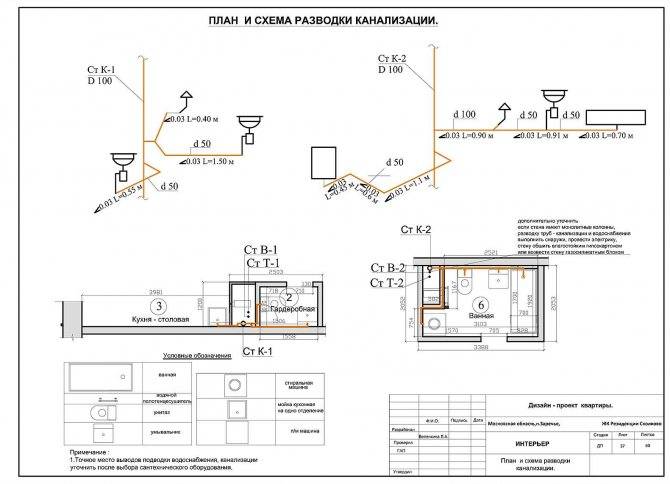

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.
Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.
Комплектующие для монтажа канализационных труб
Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.
Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется
для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от “очень опытных” сантехников,
что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры.
Со всей ответственностью могу заявить: это не так – в моей практике имеется великое множество подключений унитаза
таким тройником и во время эксплуатации нет никаких намеков на засоры.
Вообще, у сантехников существует правило: по возможности не делать на “каналье” углы 90, лучше поставить два уголка
по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев
технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!
Муфта переходная эксцентриковая 110-50 мм., именуемая в народе “бутылочка”. Предназначена для перехода со 110-й
трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз – далее 110-й диаметр
без надобности и монтаж продолжается пятидесятым.

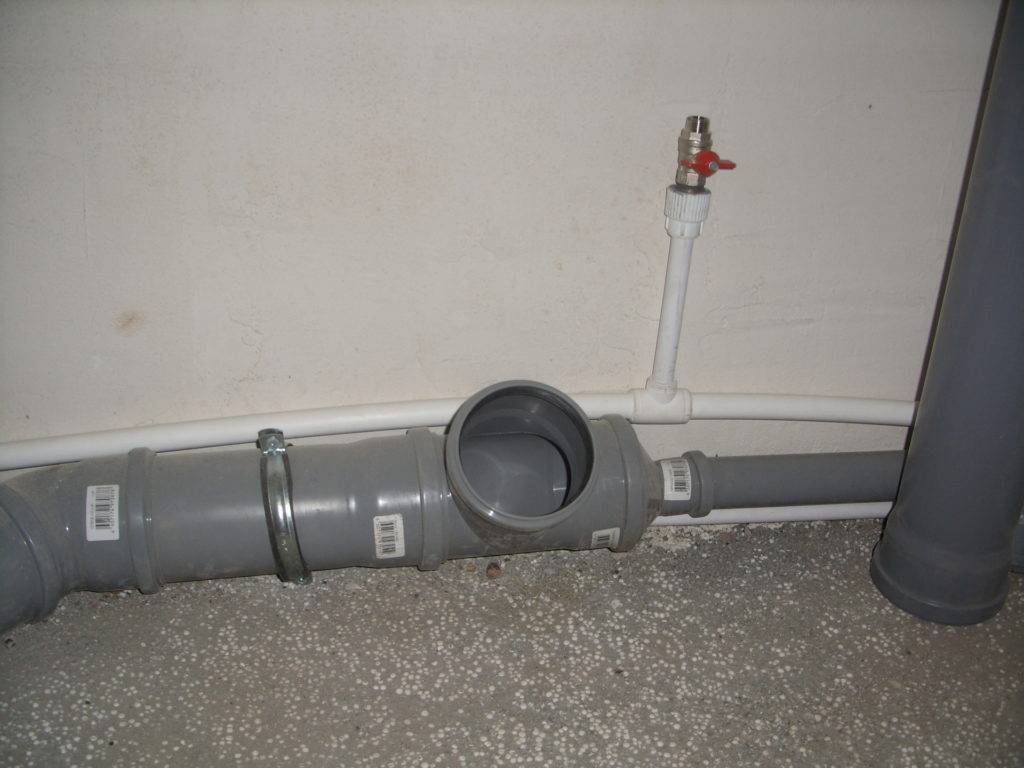

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и “бутылочка”. Таким образом организован вывод
на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив
стиральной машинки.
Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

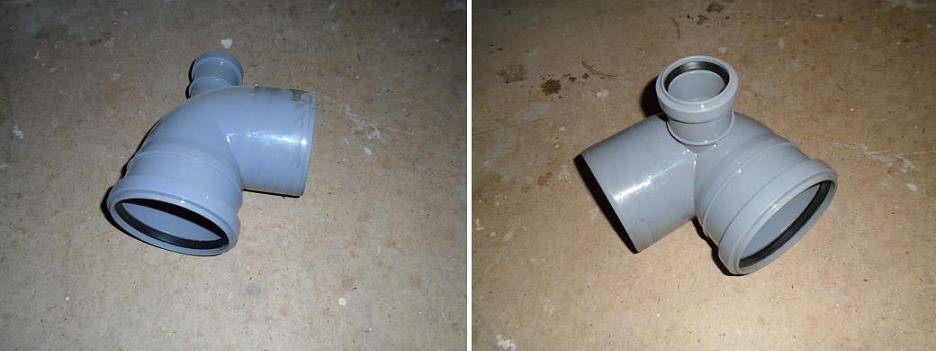

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство
из этих соединителей различаются на левые и правые. Некоторые примеры ниже:
В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов –
технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

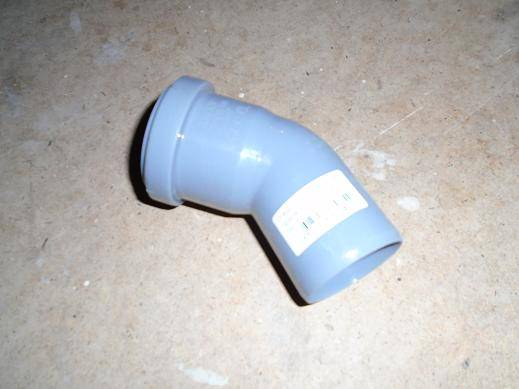

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют
углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть
трубы на угол, отличный от прямого.
Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все
существующие – практически не возможно.
Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и
отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит
более бесшумно.
Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб –
регулируемые и нерегулируемые.
Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности
создавать уклон при креплении на пол. Хотя “смекалистый” мастер найдет способ закрепить клипсы на полу, на
разной высоте – при безвыходности можно крепить клипсы на бруски разной толщины.
Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.
Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая
высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только
канализационных. Размеры, подходящие для пластиковой канализации:“1” (регулируемый диаметр 32-36 мм. для крепления D32) “1¼” (38-43 мм. для крепления D32 в раструбе и для D40) “1½” (47-51 мм. для раструба D40 и для D50) “2” (57-61 мм. для раструба D50) “4” (110-116 мм. для D110)
Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку
отдельно и делать нужную длину самостоятельно.
Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления
на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет
сложно разобрать без расслабления хомутов, нужно это учитывать.
Какие трубы для водопровода лучше
Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:
Полипропиленовые трубы
Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.
Полипропиленовые трубы для разводки водопровода — отличный выбор
Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.
Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:
- правильно сделанное соединение получается монолитным;
- нет заужения диаметров трубопровода в местах пайки;
- высокая ремонтопригодность;
- длительный срок эксплуатации;
- легкость монтажа.
В общем, не зря этот материал в последнее время так популярен.
ПВХ для водопровода
При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.
ПВХ трубы могут гнуться
Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.
В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.
Металлопластиковые
Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).
Металлопластиковые — не лучший выбор
Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.
Разводка инженерных коммуникаций: типы
Начиная работу, важно быть осведомленным о том, какие типы разводки труб в ванной комнате существуют. Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры
Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры.
Существует три способа разводки инженерных коммуникаций. Однако система, включающая в себя проходные розетки, пользуется небольшим спросом и является далеко не самой практичной и популярной. Поэтому данный вид разводки в этой статье рассматриваться не будет, а мы детально изучим два самых оптимальных способа.
Последовательный тип разводки
Выполняется разводка труб последовательным типом так: от стояков, по которым течет холодная и горячая вода, делаются отводы, которые будут вести к первой точке потребления, от нее ко второй и так далее – по схеме.
Однако в квартирах с одной ванной комнатой это является лучшим выбором способа разводки. Последовательный вид разводки имеет простой проект и установку, ведь тут нет сложных схем, а сделать такую разводку труб в туалете можно без особых усилий и специальных навыков своими руками.
Коллекторный тип разводки
Данная разводка осуществляется посредством включения каждой точки потребления воды к главной магистральной линии с использованием особого элемента – коллектора.
Неоспоримыми преимуществами использования такой разводки является постоянное давление системы с отсутствием его перепадов, и этим она выгодно отличается от последовательного типа.
Недостатком являются более сложные проектирование и установка этой системы, но так будет более надежно. Основной загвоздкой коллекторной разводки является ее немалая стоимость, ведь потребуется прокладывать трубы к каждой отдельной потребительской системе, нужна установка коллектора и запорных кранов.
Сравнение последовательной и коллекторной систем разводки водопровода:
Тупиковая и замкнутая схема: плюсы и минусы
Рассмотренная выше последовательная и коллекторно-лучевая схема относятся к так называемым глухим (тупиковым) способам разводки водопровода. В них каждая ветка подачи воды заканчивается расходной точкой (тупиком). Подобная конфигурация сети хороша с точки зрения экономии материалов и пространства, однако проигрывает в комфортности, если дело касается горячего водоснабжения. Вода в магистрали постоянно будет остывать, поэтому прежде чем воспользоваться всеми благами горячего водоснабжения, придётся каждый раз сливать в канализацию несколько литров жидкости. Казалось бы, не такой уж и большой расход за год выльется в несколько потраченных впустую кубометров. Кроме того, задержка с подачей воды подходящей температуры отнимает время и вызывает дискомфорт.
Система водоснабжения с постоянной циркуляцией горячей жидкости позволит сэкономить несколько кубических метров воды в год
Выход из сложившейся ситуации можно найти в монтаже разводки замкнутого типа. Характерной особенностью этой схемы является постоянная циркуляция горячей воды по кругу. Поскольку при этом она имеет постоянную температуру в каждой точке магистрали, потребитель получит горячую воду, как только будет открыт вентиль
Явное достоинство подобного способа дополняется ещё одним плюсом – отсутствием резких температурных перепадов, что немаловажно именно для систем горячего водоснабжения. Имеет замкнутая циркуляционная разводка и недостатки. Более замысловатая схема усложняет монтаж и требует дополнительных затрат материалов и оборудования
Так, при её обустройстве понадобится практически вдвое больше труб, а кроме того, придётся установить отдельный циркуляционный насос, который обеспечит принудительное движение жидкости по системе
Более замысловатая схема усложняет монтаж и требует дополнительных затрат материалов и оборудования. Так, при её обустройстве понадобится практически вдвое больше труб, а кроме того, придётся установить отдельный циркуляционный насос, который обеспечит принудительное движение жидкости по системе.
Практические примеры обустройства канализации в санузле, кухне и цокольном этаже
Для полноты картины мы приведем практические примеры разводки внутренней канализации в двухэтажном доме с цокольным этажом. Фото уже отделанных помещений демонстрируют способы маскировки канализационных трубопроводов.
Так выглядит ванная комната до и после выполнения отделочных работ. Канализационный стояк разместился в декоративной конструкции с полочками, а горизонтальный отвод 110мм для унитаза на втором этаже спрятан в коробе на потолке.
По этим фото можно оценить подключение всех сантехнических приборов. Отводы диаметром 50мм заделаны в стены и будут закрыты плиткой, их закрепили гипсом. Канализационные линии 110мм крепятся к стене и перекрытию хомутами. Вход мойки размещен по ее центру. Подводка стиральной машины выполнена с большим уклоном, что вполне допустимо.
В санузле на втором этаже установлены две раковины, душевая кабина и унитаз. Фановая труба в углу закроется душевой кабиной. Подводы для раковин и унитаза размещаются на потолке первого этажа.
Санузел на втором этаже после отделки и установки сантехники выглядит заметно привлекательнее. Две раковины помогают членам семьи быстрее приготовиться ко сну или собраться на работу.
Мы возвращаемся на первый этаж, чтобы оценить подводку к раковинам на втором этаже, которая выполнена на потолке соседней с санузлом комнаты. Перед отделкой труба была обернута слоем шумоизоляции. Декоративный короб из гипсокартона закрывает трубы и обеспечивает дополнительную защиту от шума.
Кухня расположена на первом этаже. Подводка для мойки и посудомоечной машины размещается в цоколе.
В комнате под кухней разводка выполнена трубой диаметром 50мм и закреплена к стенам хомутами. Здесь же размещается сололифт, который обеспечивает работу душевой кабины в сауне цокольного этажа.
Так выглядит потолок цокольного этажа в комнате, размещенной под санузлом. Трубы 110мм соединяются под острым углом в направлении движения стоков. Они закреплены к перекрытию хомутами и спрятаны в короб из гипсокартона.
При выводе трубопровода 110мм из дома пришлось резко снизить уровень ее размещения. Опытные сантехники обеспечили постепенное возрастание скорости движения стоков при выходе за пределы здания. Снаружи фундамента зазор между блоком и трубой заделали цементным раствором, изнутри – монтажной пеной. Ревизия уже была опробована для удаления отложений, которые образовались после слива отходов при отделке дома.
Зачем разрабатывать схему разводки?
Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.
В схему разводки нужно включить такие обязательные элементы:
- запорно-регулирующую арматуру;
- приборы учета воды;
- фильтры;
- фитинги (переходники, водорозетки, уголки и муфты)
- обратные и редуцирующие клапаны;
- канализационный коллектор;
- подвод к полотенцесушителю.
Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов
Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.
Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.
Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.
После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:
- Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
- Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
- Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
- Число соединений необходимо минимизировать.
- Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
- По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.
Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.
При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.
После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.
Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено
