Установка фильтра грубой очистки воды: основные виды устройств, правила монтажа

Установка фильтра самостоятельно

Фильтры грубой очистки вне зависимости от вида имеют схожую конфигурацию и достаточно просты в установке. Их главными элементами являются корпус, фильтрующий элемент и отвод

Важно собрать фильтр или цепочку очистительных элементов в правильной последовательности. При нарушении инструкции очистительная система может иметь обратный эффект

Соблюдение нескольких правил поможет установить и использовать фильтрующую систему эффективно и безопасно:

  1. Перед началом работ по установке, замене или очистке любого фильтра необходимо перекрыть воду. Можно включить кран, чтобы проверить
  2. Установить уплотнитель на резьбу крышки фильтра для герметичности
  3. Плотно и равномерно затянуть крепежи перед пуском воды, при необходимости использовать ключ или герметик
  4. Убедиться в отсутствии протечек

Установка сетчатого фильтра

Установка сетчатого фильтра обязательна перед установкой счетчиков. По форме и технике монтажа они разделяются на прямые и косые. Прямой фильтр устанавливается колбой вниз, по направлению потока. Это нужно для того, чтобы при течении воды по трубам горизонтально частички грязи проходили через сетку и оставались в колбе. Косой можно устанавливать как вертикально, так и горизонтально. Единственное условие – колба должна смотреть вниз по тем же причинам. Когда вода идёт снизу вверх, ни один фильтр из вышеперечисленных не поможет, поскольку частички мусора просто не будут оставаться в сетке. Для таких ситуаций существуют универсальные фильтры грубой очистки. Их особенность в заглушке, которая находится внутри фильтра и направляет водный поток в сетку. После остановки воды она легко очищается вручную.

Все сетчатые фильтры просты в установке и эксплуатации, поэтому произвести все операции можно самостоятельно. Однако, необходимо соблюдать ряд правил, чтобы произвести установку правильно и обеспечить правильную работу фильтра в будущем.

Замена и очистка забившегося фильтра

Срок службы фильтра зависит от качества воды, проходящей через него ежедневно. Оценить его состояние можно визуально или по напору воды. Если он стал более слабым, скорее всего, фильтр пора прочистить или поменять. Для профилактики вне зависимости от типа фильтрующего устройства очистку следует проводить регулярно – раз в несколько месяцев или с частотой, рекомендуемой производителем.

Очистить засорившийся фильтр грубой очистки можно своими руками. Главное, запомнить первоначальное положение элементов и после процедуры собрать их в обратном порядке. После каждой очистки или замены фильтр надо промыть – пропустить некоторое количество воды.

Перед ручной промывкой каждого вида фильтра необходимо перекрыть водоснабжение.

Ручная промывка сетчатого фильтра

  • Аккуратно открутить гайку и снять крышку колбы
  • Вытащить сетку, очистить её от грязи под струёй воды, при необходимости использовать грубую щётку
  • Просушить сетку и поменять уплотнитель
  • Вставить сетку обратно, закрыть колбу и вкрутить гайку

Ручная промывка дискового фильтра

  • Снять фильтр с магистрали
  • Открутить крышку и вынуть фильтрующий элемент
  • Диски достаются без усилий, так как при открытии фильтра ослабляется пружина – удерживающий элемент
  • Каждый диск промыть в отдельности под струёй воды, можно использовать губку или щётку

Некоторые сетчатые и дисковые фильтры оборудованы специальной системой самоочистки. Их не нужно разбирать, потому что они содержать клапан в нижней части колбы или крышки, в случае с дисковым фильтром. Клапан открывается, и механические загрязнения вымываются потоком воды. При самопромывке дисковый фильтр ослабляет пружину, сжимающую диски вместе, и направляет поток воды изнутри, чтобы вытолкнуть все частицы грязи.

Возможность ручной промывки картириджного фильтра зависит от типа фильтрующего элемента.

Вспененный полипропилен не подлежит очистке, его нужно заменить. Сетчатые и дисковые элементы нужно тщательно промыть и продезинфицировать. Полипропиленовую нить также можно очистить, для этого нужно

  • Снять внешнюю колбу
  • Промыть фильтр: поставить в ванну вертикально и направить в него сильную струю воды
  • Установить на место и плотно прикрутить колбу обратно

Ручная промывка напорного фильтра

Если напорный фильтр использовался в домашнем хозяйстве, его можно промыть вручную.

  • Перекрыть воду
  • Разобрать конструкцию фильтра, запомнив расположение всех элементов
  • Промыть каждый элемент и губку в отдельности
  • Собрать фильтр и вернуть его на место

Отличия фильтра тонкой очистки

Для грубой очистки воды используются довольно простые по своей конструкции устройства. Они представляют собой корпус со встроенным фильтрующим элементом. В качестве последнего могут выступать:

  • металлическая сетка;
  • диски;
  • отсекатели и другие конструкции.

Вниз от корпуса делается отвод для сбора загрязнителей. Вода, проходя через фильтрующий элемент, оставляет на нем мелкий песок и другие твердые частицы. Затем они, под действием тяжести, сбрасываются в отвод. По прошествии некоторого времени откручивается пробка на отводе и удаляется накопившийся загрязнитель.

Устройства для грубой очистки воды прекрасно справляются с различными мелкими твердыми частицами. Но они не в состоянии бороться с различными «ненужными» химическими элементами, которые могут попасть в систему водопровода. Для очистки воды от этих ненужных «попутчиков» используется фильтр тонкой очистки.

Производители предлагают несколько вариантов подобных устройств. Они отличаются по используемым для очистки воды фильтрующим элементам. В продаже можно найти фильтр с установленными:

  • обратноосмотической мембранной;
  • ионообменными смолами;
  • сорбционными материалами (алюмосиликаты или активированный уголь).

Цены на такие устройства могут быть довольно приличными. Но ведь их работа поможет сохранить здоровье человека. Поэтому цена не столь важна. Самым распространенным и дешевым фильтром для тонкой очистки воды является устройство с картриджем, оснащенным сорбционным материалом. Стоить помнить, что такие фильтры нуждаются в довольно частой замене фильтрующего элемента. Как правило, периодичность такой процедуры указывается производителем в прилагаемой инструкции.

Фильтры тонкой очистки воды способны справиться с различными химическими элементами. Но их установка без монтажа устройств грубой очистки нежелательно. Мелкие твердые частицы могут повредить фильтрующий элемент и снизить эффективность работы фильтра.

Установка своими силами

Установка фильтра тонкой очистки воды может быть проведена своими силами. Перед установкой необходимо определиться с местом. Как правило, фильтр монтируют недалеко от самих водопроводных труб. Также определитесь с местом установки крана с очищенной водой. От его положения будет зависеть количество соединительных шлангов.

Сам монтаж выполняется в несколько этапов:

  1. Первым делом крепится кран подачи отфильтрованной воды. В основном его устанавливают на краю раковины, недалеко от основного крана.
  2. Затем необходимо смонтировать ответвление от основного водопровода к самому фильтру тонкой очистки. Для этого перекрывается вода и сливается ее остатки. Затем отсоединяется шланг, который идет от водопровода к крану. В полученный разрыв вставляется тройник-адаптер. В него вкручивается кран, идущий в комплекте с фильтром тонкой очистки воды. Затем вся конструкция подсоединяется в водопроводной системе.
  3. После этого собирается и устанавливается само устройство. Это необходимо делать согласно прилагаемой инструкции. В общем виде подготовка фильтра выглядит следующим образом: снимаются заглушки и стопорные полукольца, подключаются пластиковые шланги, устанавливается картридж с фильтром.
  4. После монтажа фильтра к нему подсоединяются шланги от тройника-адаптера и идущие к крану с отфильтрованной воды.

После этого можно провести пробный пуск. При этом внимательно осмотрите все соединения и сам фильтр, проверьте отсутствие протечек. После этого устройством можно пользоваться в полном объеме.

Подборка производителей

  • Гейзер, Барьер, Аквафор: от российского производителя, выполнены в виде магистральных, мешочных фильтров для квартиры и дома.
  • Valtek, TIM, RBM— это качественные и не очень дорогие фильтры, приспособленные под российские реалии.
  • Honeywell— по мнению многих, лучшее качество именно у немцев.
  • FAR, STOUT — выбор покупателей, соотношение цены/ качество.
  • BTW— очень качественные, но и дорогие фильтры для очистки проточной воды. Страна производитель Англия.
  • Itar, TM — фильтры с манометром, на ТМ корейцы дают 5 лет гарантии.
  • Aquafilter— Польша. Продается в странах ЕС, служат долго и надежно.
  • Ecosoft— лидер по фильтрам в Украине, при изготовлении используют очень качественные материалы.
  • Акващит, MagneticWaterSystems, MBC, Фибос 1— все это ведущие производители магнитных фильтров.

Критерии выбора, топ лучших моделей


Основными ориентирами служат:

  • производительность,
  • габариты и вес,
  • присоединительные размеры
  • и тонкость фильтрации (порог отсева).

Последний параметр зависит от пропускных способностей дисков и при желании может меняться.

При выборе производительности учитывается зависимость этой характеристики от требований к качеству воды и тонкости фильтрации, при необходимости очистки воды с показателями загрязненности свыше 20 мг/л дисковые фильтры могут устанавливаться каскадно.

Как правило, на входах квартир устанавливаются диски с высокой тонкостью очистки (10 мкм), для систем полива и подачи воды в дома из скважин в первую очередь нужна крупнофракционная защита.

При покупке таких фильтров обязательно обращается внимание на соответствие фактических параметров дисков заявленным производителями, качестве материалов, резьбы и пружины. Геометрия дисков учитывается отдельно: диски с треугольными канавками стоят дешевле, но имеют меньшую очищающую площадь. Диски со сложной конфигурацией увеличивают площадь фильтрации в 1,5-1,8 раз, но обходятся дороже

Диски со сложной конфигурацией увеличивают площадь фильтрации в 1,5-1,8 раз, но обходятся дороже

Геометрия дисков учитывается отдельно: диски с треугольными канавками стоят дешевле, но имеют меньшую очищающую площадь. Диски со сложной конфигурацией увеличивают площадь фильтрации в 1,5-1,8 раз, но обходятся дороже.

При выборе бренда предпочтение отдается проверенным производителям:

  • Azudgroup (группа компаний из 20 международных фирм, на российском рынке с 2004 г),
  • Jimten(бренд Filtmaster, Испания),
  • Amiad (бренд Arkal, Израиль).

Приемлемые в плане цены и качества показатели также имеют дисковые фильтры китайского производства (ZM, Runxinи их аналоги). Условная топ-тройка дисковых фильтров для бытового пользования включает:

  1. Фильтр Jimten, Filtmaster производительностью до 12 м3/ч. Помимо прочных полипропиленовых дисков (25- 200 микрон) и полиамидного корпуса данное устройство оснащено разборным сетчатым фильтром на 100,130 микрон. Стартовая цена – 1750 рублей.
  2. Azud 1″ BSP – магистральный грязевой фильтр с производительностью до 6 м3/ч и порогом фильтрации до 130 мкм. Широко используется в быту и с/х при цене от 1650 рублей.
  3. Arkal 1 Shortс производительностью до 6 м3/ч и рабочим диапазоном фильтрации от 55 до 440 мкм. Модель предназначена для установки на скважинах, насосных станциях и подающих трубопроводах. Минимальная цена – 5500 рублей.

Особенности установки фильтра для воды под мойку

Конструкция фильтра под мойку более сложная, чем предыдущие варианты, в его составе имеется несколько фильтрующих элементов. Поэтому необходимо знать, как подключить фильтр для воды. Собирать устройство перед установкой не нужно, а непосредственно монтаж заключается в присоединении к трубе и фильтру некоторых частей.

Процесс выглядит следующим образом:

  • Выполняют соединение крана и тройника, проверяют герметичность соединения.
  • Полученный элемент соединяют с патрубком для холодной воды.
  • Закрепляют фильтр на стене, оставляя расстояние до пола не меньше 10 см.
  • На столешнице краник для чистой воды.
  • Выполняют подключение фильтра для воды к водопроводу.
  • Проверяют работоспособность установленного фильтра и герметичность соединений.

Что это такое?

Название фильтров говорит само за себя. Это конструкции с сетками из прочных металлических материалов. Их располагают по ходу потока. Подобные фильтры также применяются при транспортировке:

  • газа,
  • нефтепродуктов,
  • других жидкостей,
  • пара.

Частицы, задержанные сеткой, поступают в отвод с пробкой. По мере накопления грязи, пробку откручивают и полость отстойника очищают. Продолжительность использования фильтра до промывки определяется степенью загрязненности потока. Обычно убирать грязь приходится один раз в 3 месяца.

Устройства с минимальными размерами ячеек целесообразно использовать в комплексе, устанавливать после фильтров с крупными отверстиями на сетках. Иначе они будут очень быстро забиваться.

Справка. Сетки делают из стойких металлических сплавов или графита.

Из металлических материалов чаще применяются следующие:

  • нержавейка;
  • чугун;
  • латунь.

В продаже можно увидеть недорогие железные сетки, но целесообразность их применения сомнительна.

Материал под действием воды начнет окисляться и станет дополнительным источником загрязнений.

Корпус отстойника может быть сделан из прозрачного пластика или металла. На трубопроводы для холодной воды обычно устанавливают фильтры с пластиковыми грязевиками, для горячей воды – с металлическими корпусами.

Общие сведения о фильтрах

Картриджный фильтр — еще один вид фильтра предварительной отчистки воды, имеющий вид прозрачной капсулы из пластика, внутри которой помещен полипропиленовый либо полиэфирный сменный картридж.

По конструкции различают следующие виды фильтров для очистки воды:Входной фильтр с обратным клапаном. Это такой же сетчатый фильтр, но его отличительная черта в том, что обратный гидроклапан мешает возвратному току воды из вертикального участка водозаборной системы.Центральный фильтр чаще используется для очистки воды, предназначенной для полива, и располагаются на открытом месте. Устанавливается такой фильтр между участками шлангов.

Всасывающий фильтр – это сетка в корпусе на шлаге используется при заборе воды из открытых водоемов с помощью мотопомп, автоцистер и ручных насосов. Встроенный обратный клапан в таком фильтре позволяет системе оставаться наполненной при выключенном насосе, это способствует мгновенному запуску.

Установка механических фильтров производится как непосредственно на саму систему насоса либо рядом с ней.

Помимо грубых примесей, в воде могут содержаться тяжелые металлы, ионы солей, микроорганизмы, бактерии, то, что приводит ее непригодной для потребления человеком и, как следствие, необходимо провести более глубокое очищение.

Монтаж и обслуживание фильтра грубой очистки

Установить и прочистить устройства фильтрации можно самостоятельно, так как никаких указаний и постановлений об их обязательной пломбировке не существует.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как подобрать размер водопроводных труб из пластика

Не следует забывать о наличии свободного доступа и достаточного пространства, необходимого для того, чтобы установить и обслуживать системы фильтрации и счетчики.

Процесс монтажа фильтрующего устройства разбивается на несколько этапов:

Для начала необходимо собрать конструкцию, состоящую из запорного вентиля подачи воды в квартиру, самого фильтра, счетчика и обратного клапана

При этом важно следить за герметичностью соединения всех элементов

  • Затем в трубах вырезается участок, равный по длине вышеупомянутому составному элементу, и нарезается резьба для его присоединения.
  • Далее система фильтр/счетчик ввинчивается в трубу с помощью разводного ключа и обязательно проверяется на правильность сборки и герметичность подачей воды в получившуюся систему.

Если монтаж системы фильтрации – это процесс, требующий специальных знаний и навыков, то с информацией о том, как почистить фильтр самостоятельно, сможет разобраться даже неопытный хозяин, а индикатором необходимости прочистки прибора послужит напор воды из кранов.

Меняем фильтры, очищаем. Ремонтируем систему

Износ элемента очистки, накопление грязи – естественные процессы для техники, которая активно используется. Профилактика необходима, иначе срок службы оборудования не увеличится. В зависимости от вида очистного элемента, схемы подключения, очистка проводится несколькими способами.

Очистка не нужна, если эксплуатируется картриджный тип установки. За определённое время картридж просто меняется на новый.
В несколько действий проводится очистка сетчатых моделей, если промывочная схема отсутствует. Сначала перекрывается подача воды на фильтр. Крышка грязевика открывается с использованием гаечных ключей. Сетка вынимается, грязь сливается в ведро.
Далее сетка аккуратно продувается, промывается водой. При наличии повреждений деталь меняется на новую.
Когда промывка закончена, проводится сборка, с обратной последовательностью действий

Главное – обратить внимание на паранитовые и резиновые прокладки.
Чистка фильтра проводится и с помощью промывочных систем. Проводят перекрытие подачи воды в жилище, до и после фильтра. Открывается подача в обратном направлении

Далее открываются фильтр или пробка. Сетка промывается сильным напором воды. На работу уходит 5 минут максимум.

Открывается подача в обратном направлении. Далее открываются фильтр или пробка. Сетка промывается сильным напором воды. На работу уходит 5 минут максимум.

Чистка и замена картриджей

Фильтры со сменным картриджем требуют регулярной замены очистительного компонента. Чтобы сменить картридж придерживайтесь следующего алгоритма:

  1. Прежде всего необходимо перекрыть подачу воды и убедиться, что поток действительно перекрыт, включив любой кран;
  2. С помощью ключа аккуратно открутить соединительное кольцо фильтра, придерживая корпус фильтра;
  3. Достать из фильтра сменный картридж и вставить новый на его место;
  4. Возвращаем соединительное кольцо на место, для надежности закрепив ключом.

Для наилучшего понимания процесса рекомендуем посмотреть обучающее видео:

Разумеется, сетчатым и дисковым фильтрам также нужен уход и обслуживание.

Обслуживание дискового фильтра

Главное отличие дискового фильтра заключается в том, что он не требует регулярной замены каких бы то ни было компонентов, но при этом его необходимо периодически чистить. Для этого вам нужно:

  1. Отключить подачу воды и, прежде чем разбирать фильтр, обязательно включите кран и проверьте, что вода не идет;
  2. При помощи ключа разберите фильтр и достаньте дисковый комплект;
  3. С помощью щетки или губки тщательно промойте диски;
  4. Очищенные диски верните на место и закрепите фильтр с помощью ключа;
  5. Перед полным включением воды, сначала включите воду на несколько секунд и проверьте, не протекает ли фильтр. Если нет, значит всё закручено достаточно туго и можно возобновлять подачу воды.

Обслуживание сетчатого фильтра (грязевика)

Проверить, когда необходима очистка грязевику можно при помощи манометра – если он покажет давление ниже обычного, значит фильтр забился и в ближайшее время его лучше очистить. Для данной процедуры понадобится тара для слива воды и два разводных ключа. Разумеется, прежде всего останавливаем подачу воды. Затем:

  1. Под пробку грязевика подставляем тару для слива воды и придерживая одним разводным ключом фильтр, вторым откручиваем крышку фильтра;
  2. Достаем сетку, очищаем от скопившейся грязи, тщательно промываем водой;
  3. Не забываем также очистить корпус фильтра;
  4. Устанавливаем очищенный сетчатый элемент на место;
  5. Закручиваем пробку.

Готово! Теперь ваш фильтр снова готов очищать воду от всяческих вредностей.

Назначение и принцип действия

Поскольку состояние коммунальных сетей зачастую плачевное, вода, поступающая в квартиру, содержит ржавчину и иные примеси, пагубным образом сказывающиеся на состоянии сантехники. Фильтр позволяет избежать быстрого износа уплотнителей сантехнических изделий, которые серьезно страдают из-за грязи, находящейся в воде.

Известно, что ржавая вода может привести к поломке приборов учета, что повлечет за собой достаточно внушительные траты. Поэтому имеет смысл установить подобный агрегат в своем жилище.

Особенно опасна грязная вода для водонагревателей, посудомоечных и стиральных машин. Да и обыкновенные краны быстро забиваются мусором, что приводит к их поломке. Выход один — монтаж фильтра.

Принцип его функционирования прост — вода проходит сквозь сетку или иную фильтрующую структуру, задерживающую находящиеся в ней твердые элементы.

Виды и устройство фильтров грубой очистки воды

Сетка, задерживающая примеси, изготавливается из стали, латуни ли бронзы. Этот элемент отличается высокой прочностью, поэтому не подвержен повреждению даже при сильных перепадах давления. При этом сетка может различаться размерами ячеек: чем они меньше, тем больше загрязнений она будет улавливать, но при этом выше риск засорения самого прибора.

Косой фильтр для очистки воды от нерастворимых примесей монтируется под углом к потоку воды. Это немного снижает его эффективность, но делает более удобными в плане монтажа.

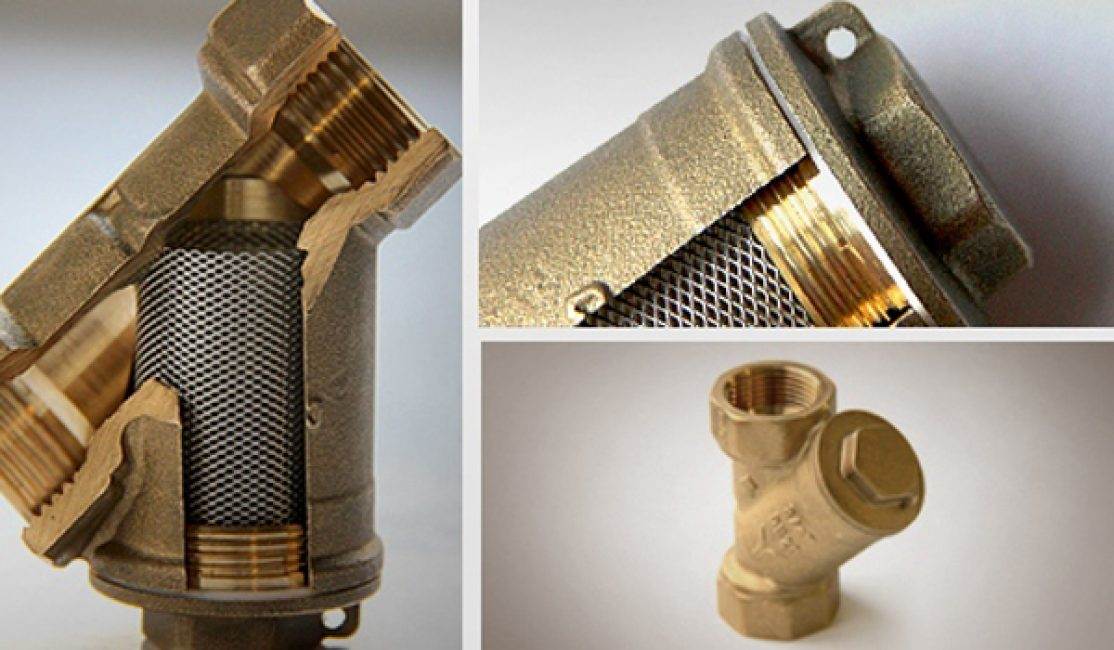

Сетчатый

Сетчатые очистительные устройства отличаются простой конструкцией. Они являются наиболее распространенными и достаточно эффективными. Такие приспособление способны задерживать относительно крупные нерастворимые частицы, присутствующие в воде.

Они предназначены для установки в точках входа труб горячего и холодного водоснабжения в квартире. Их монтаж рекомендован в местах подключения водонагревательной техники. Кроме того, есть специальные сетки-фильтры, которые крепятся на кран. Их удобно использовать на даче, т.к. процесс их монтажа крайне прост и не требует вызова специалиста.

Размер ячейки сетчатого фильтра может составлять от 20 до 500 мкм. Данный параметр влияет на очистительную способность фильтра. В отдельную группу выделяются грязевики. Они могут очищаться только вручную. Кроме того, сейчас разработаны сетчатые фильтры, способные самоочищаться и отводить загрязнители. Некоторые модели также оснащаются регуляторами давления. Они способствуют поддержанию постоянного давления в водопроводе.

Дисковые

Внутри таких устройств содержатся диски особой конструкции, изготовленные из пластика высокой прочности. На дисках присутствуют канавки специальной глубины.

Такой элемент может улавливать частицы, размер которых составляет 5-250 мкм. Производители подкрашивают пластик дисков в разные цвета в зависимости от размеров ячеек и тонкости фильтрации. Данные устройства можно подключать к трубам как холодного, так и горячего водоснабжения. Они отличаются прочностью и высокой производительностью.

Картриджные

Такие фильтры монтируются под раковинами. Они задерживают частицы, размеры которых составляют 0,5-30 мкм.

Эти аппараты подразделяются по мощности в зависимости от характеристик напора воды. В таких устройствах загрязнители задерживаются в отстойнике за счет прохождения через специальный гранулированный наполнитель. Периодически картриджи нужно менять.

Напорные

Фибос-1 обладает производительностью 1 куб. м/ч. Напорные устройства имеют встроенный регулятор давления.

В них очистка происходит под давлением, поэтому задерживаются загрязнители почти любой фракции. Это позволяет добиться высокой степени фильтрации. Такие аппараты различаются мощностью.
