Как называется штекер для наушников: технические особенности

Штекер на четыре жилы

Здесь есть два различных варианта.

• Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
• Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Как проверить распиновку на нестандартном разъеме

Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами. В данном случае распиновка наушников имеет различные схемы подключения.

При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.

Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:

• с помощью активного растворителя производят разбор корпуса системы;
• далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
• прозвон контактов разъемов с нулевым сопротивлением;
• определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
• прозвонка к противоположным контактам динамиков;
• в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.

* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.

** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.

Micro-jack 2.5

Разъем micro-jack 2.5 – самый маленький штекер наушников из всех существующих. Диаметр такого штекера равен всего 2.5 мм. Используются устройства с таким кабелем в телефонах и плеерах. Хотя сейчас найти смартфон с таким разъемом довольно трудно, так как большая часть производителей используют mini-jack. Такой разъем предназначен только для передачи аудиосигнала.

Многие используют наушники, несмотря на сам штекер, что может повлечь за собой проблемы. Например,если вставлять штекер TS в разъем TRRS, то средний контакт замкнется на землю и может повредиться выход аппаратуры. Если же наоборот штекер TRRS подключить к разъему TS, то средние контакты просто останутся неподключенными. В этом случае никакой проблемы, скорее всего, не возникнет, так как современные устройства не замечают этого момента, они не настолько чувствительны.

Распайка – наушники с TRRS 2.5 кабелем выглядит так:

• первый канал – левый;
• второй канал – правый;
• третий канал отвечает за микрофон;
• четвертый – общий.

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Производители

Компаний производящих наушники великое множество, но отличную репутацию среди ценителей качественного звука заработали эти бренды:

• AKG;
• Sony;
• Bose;
• Beyerdynamics;
• KOSS;
• Sennheiser;
• Audio-Technica;
• Grado;
• Philips;

У каждой компании свои разработки в области звука и каждая применяет свои фирменные технологии. По этой причине, несмотря на огромное количество моделей у каждого бренда присутствуют характерные черты. Например, наушники KOSS выделяются густыми и насыщенными басами, что делает их лучшими для прослушивания рока, у моделей Sennheizer наиболее ровная амплитудно-частотная характеристика, а наушники AKG имеют потрясающую детальность высоких частот.

Помимо вышеперечисленных брендов набирает обороты и пользуется особой популярностью китайский производитель Xiaomi. Наушники Xiaomi заслужили благосклонность пользователей благодаря качеству изготовления, отличным характеристикам использованию новейших технологий и при этом приемлемой стоимости.

Ишматов Бахадыр

Администратор и создатель ресурса ТехноГуру, практикующий радиоэлектронщик. Ремонтом электроники занялся со школьной скамьи (в те годы это были магнитофоны, транзисторные радиоприемники, ламповые телевизоры и радиолы). Паять научился в 7 летнем возрасте.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

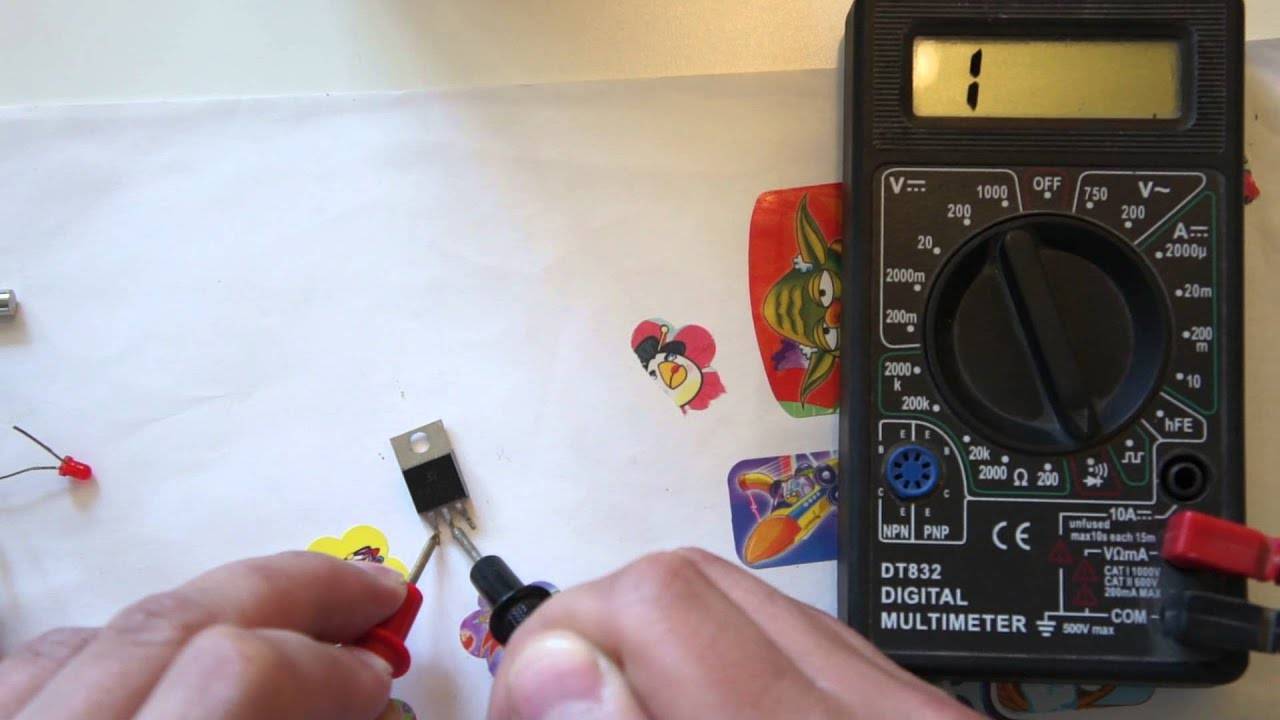

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Основные типы наушников

Типы наушников отвечают на вопрос, как они держатся на голове и сидят на ушах. Полноразмерные наушники, оснащаются оголовьем с большими чашками и амбушюрами, полностью охватывающими уши. Наушники по определению не давят на уши, поэтому считаются наиболее комфортными среди всех типов. Размеры наушников не ограничивают конструкторов в использовании крупных высококачественных излучателей, поэтому подавляющее большинство самых совершенных по звучанию наушников ‒ полноразмерные. Но крупные размеры иногда могут быть и недостатком, например, вне дома и офиса большинство меломанов предпочитают более компактные модели.

Полноразмерные наушники полностью охватывают уши, накладные — садятся поверх ушной раковины

Накладные наушники принципиально не отличаются от полноразмерных, но имеют меньшие размеры чашек и амбушюров, не охватывая, а накладываясь на ушные раковины. Из-за меньшего веса многие меломаны выбирают их для прослушивания музыки в дороге, однако этот тип наушников слегка придавливает уши, причиняя некоторые неудобства. Зато, в отличие от полноразмерных моделей, накладные наушники не мешают носить очки и крупные серьги. Кроме того, среди накладных наушников часто встречаются модные дизайнерские модели, отличающиеся разными цветами и оригинальной формой. Такие наушники подойдут тем, кто ценит индивидуальность стиля и любит выделяться.

Наушники-вкладыши, похожие формой на капли, вкладываются в ушную раковину. Легкие и очень компактные эти наушники не дают бескомпромиссного звука, зато стоят недорого и позволяют слышать, что происходит вокруг, предупреждая пользователя о возможных неприятностях.

Вкладыши помещаются в ушную раковину, внутриканальные — вставляются в слуховой канал

Тем же, кто хочет получить миниатюрность наушников, но и отличную шумоизоляцию вкупе с высоким качеством воспроизведения стоит обратить внимание на внутриканальные модели («затычки»), которые вставляются прямо в слуховой канал. Однако для наилучшего качества воспроизведения и комфортного использования внутриканальные наушники должны как можно точнее подходить к диаметру и форме ушного канала, поэтому пользователям часто приходится подбирать насадки-амбушюры, приобретая, например, дополнительные насадки из вспененной резины

Самые дорогие модели внутриканальных наушников предлагают опцию индивидуального изготовления под уши будущего владельца. Если же внутриканальные наушники сидят в ушах не идеально, они и звучать будут также, особенно в области басов, вызывая к тому же неприятные ощущения во время длительных сеансов прослушивания.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

• срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
• снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Конец провода наушников со снятой изоляцией

• для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
• как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
• разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

Припаянные провода

• дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
• закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

• некачественная пайка, необходимо тщательно проверить ее;
• проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
• проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

• обрезаем провод рядом с основанием наушника;
• разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
• удаляем изоляцию с провода и производим его зачистку и лужение;
• если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
• припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Особенности подключения USB

Можно найти и гаджеты, подключаемые с помощью USB-порта. Удобство такого гнезда объясняется его наличием во многих бытовых приборах. Такое приспособление часто используется для флеш-накопителей. В этот порт можно вставить флеш-носитель не только для компьютеров, но и для планшетов, телевизоров или мобильных устройств.

Множество компьютеров и ноутбуков оборудовано несколькими такими портами. Пользоваться приборами становится проще, так как возможно подсоединение сразу наушников, карты памяти и мышки.

USB-наушники предпочитают из-за следующих особенностей:

1. Наличие вмонтированного усилителя. Звучание в устройстве будет чистым и мощным. А значит, потребуется меньшая интенсивность звука.
2. Встроена звуковая карта. С ней музыкальные треки можно слушать в отличном качестве. А также она сможет смело заменить флешку с мобильного устройства, если её нет.
3. Нет необходимости в акустическом разъёме.
4. Функция параллельного звукового воспроизведения. При проигрывании песен в наушниках сигнал звонка или сообщения не будет прерывать музыку. Мелодия будет воспроизводиться через динамик.

Основные технические характеристики наушников

На какие технические параметры наушников стоит обратить внимание? Чувствительность ‒ отношение уровня громкости наушников к уровню поданного на них сигнала от усилителя, измеряемое в дБ/В или дБ/мВт. В принципе, чем выше чувствительность наушников, тем меньшая мощность потребуется от усилителя, чтобы получить в наушниках хорошую громкость звука

Соответственно, наушники с низкой чувствительностью требуют от усилителя большей мощности и могут не подойти для портативных музыкальных проигрывателей.

Пример нелинейного поведения импеданса многодрайверных арматурных наушников

Импеданс наушников ‒ полное сопротивление, учитывающее резистивную и реактивную (емкостную и индуктивную) составляющие. На рынке наблюдается очень большой разброс значений сопротивлений наушников от единиц до тысячи Ом. Импеданс ‒ хитрый параметр и цифра, приведенная в спецификациях наушников, может относиться к определенной частоте, в то время как реальный импеданс может быть переменным. Согласно закону Ома при одинаковом напряжении наушники будут потреблять ток в зависимости от сопротивления. Поэтому высокоомным наушникам нужен усилитель, способный давать высокое выходное напряжение, а низковольтовые усилители портативных устройств таким наушникам подходят хуже. Низкоомные же наушники в большинстве своем будут хорошо работать и с портативными усилителями. Другой вопрос, что импеданс ‒ не единственный параметр, влияющий на выбор усилителя для наушников, надо принимать в расчет еще и чувствительность. Поэтому в группе динамических наушников со средней чувствительностью низкоомными (подходящими для «портативки») считаются наушники с импедансом до 32 Ом, и одновременно отдельные арматурные модели будут звучать с хорошим запасом громкости, имея сопротивление 100 Ом.

Если аудиосистему представить в виде электрической схемы, выходное сопротивление усилителя будет создавать так называемый делитель напряжения, снижающий отдачу мощности на нагрузке (наушниках). Поэтому желательно, чтобы импеданс наушников был много выше, чем выходное сопротивление усилителя.

Типичная АЧХ наушников, которая субъективно будет воспринимается как близкая к равномерной

Частотный диапазон говорит о воспроизводимом наушниками спектре и, в принципе, чем он шире, тем лучше. Однако на самом деле определение частотного диапазона в наушниках оказывается слишком расплывчатым. Во-первых, в мире пока еще нет стандартов измерения амплитудно-частотных характеристик (АЧХ) наушников, все используют разные стенды, получая различные результаты. Во-вторых, в спецификациях часто указываются частоты в десятки кГц, но слышимый человеческим ухом диапазон протирается только до 20 кГц, и это в лучшем случае, ‒ с возрастом чувствительность слуха к верхним частотам неуклонно падает. Хотя очень широкая (равномерная) рабочая полоса может весьма благосклонно восприниматься усилителем. В-третьих, производители обычно не указывают ни допусков, ни неравномерностей, измерений частотной полосы наушников. И их можно понять. Это традиционные колонки, создающие звуковое поле вокруг слушателя, проектируют так, чтобы получить как можно более ровную АЧХ в как можно более протяженной частотной полосе. Как показала практика, с наушниками приходится учитывать дифракцию и интерференцию звука в ушной раковине и/или слуховом канале, а также естественные вариации чувствительности человеческого слуха на разных частотах. К примеру, в ряде лабораторий при аппаратном тестировании наушников применяются поправки в виде передаточных функций HRTF (Head Related Transfer Function). Но надо понимать, что все эти ухищрения носят приближенный характер, потому что HRTF у каждого человека своя. Поэтому ориентироваться в измерениях на общие подходы можно лишь с оглядкой. И последнее, на частотный диапазон и АЧХ собранной аудиосистемы может существенно влиять согласование сопротивлений наушников и усилителя.

Виды

Разная аудиотехника имеет различные разъемы, которые отличаются не только размерами, но и функционалом. Поэтому существует несколько видов штекеров:

Микро Jack размером 2,5 мм (TS/TRS/TRRS). Область применения – портативная аудиотехника, некоторые видеокамеры и микрофоны. Ранее такой стандарт использовался в мобильных телефонах.

Мини Jack диаметром 3,5 мм (TS/TRS/TRRS). Знакомый многим интерфейс, который используется в современных компьютерах, смартфонах, планшетах, аудиоаппаратуре и много где еще.

Большой Jack диаметром 6,25 мм (TS/TRS). Используется в стационарной профессиональной аппаратуре, усилителях и караоке-устройствах.

USB. Такой разъем имеют некоторые полноразмерные компьютерные наушники.

USB Type C. Это новый интерфейс для подключения мобильной гарнитуры. Он пока еще слабо распространен, в основном используются переходники USB Type C – mini Jack.

Латинские буквы в разъемах типа Jack указывают на количество контактов. Оно слабо связано с размерами штекера, но производителями обычно соблюдается приведенная выше классификация. Каждая буква означает следующее:

• T – Trip (защелка). Это – «носик» штекера, его самое начало.
• S – Sleeve (втулка). Конечная часть штекера, которая прилегает к пластмассовому корпусу.
• R – Ring (кольцо). Располагается между этими двумя контактами.

Число проводов, которые входят в разъем, может варьироваться в зависимости от функционала и назначения подключаемой гарнитуры:

2 провода. Ранее использовались для передачи монозвука в самых простых конструкциях аудиотехники (например, детекторных радиоприемниках). В настоящее время иногда используются для подключения микрофонов.

3 провода. Такая схема применяется и для стереозвука, и для монозвучания (тогда левый и правый каналы соединяются вместе).

4 провода. Такой разъем нужен для подключения стереогарнитуры, то есть наушников с микрофоном и управляющей кнопкой. Кнопка подключена параллельно с микрофоном.

​​​​​​5 проводов. Применяется в дорогой гарнитуре с системой активного шумоподавления. И когда для повышения качества звука микрофон с кнопкой управления подключаются к базе отдельным кабелем.

Для облегчения работы провода имеют цветовую маркировку:

• Правый канал – красный.
• Левый – зеленый, синий, белый и другие цвета.
• Общий контакт, или заземление – медный.

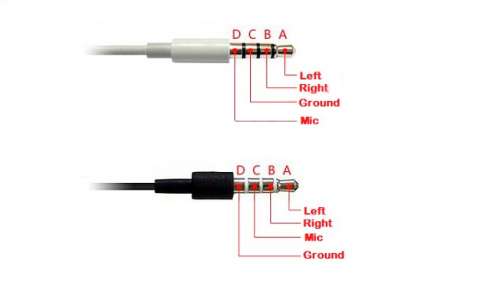

Но не все так просто, некоторые недобросовестные производители используют провода одного цвета. Тогда для ремонта наушники нужно полностью разбирать и прозванивать каждый кабель. Кроме того, даже одинаковые внешне разъемы имеют разную распиновку – CTIA и OMTP.

Если неправильно припаять такой штекер, можно вывести из строя микрофон. Даже если до такого не дойдет, звук в любом случае будет искажен. Выход только один – перепаивать штекер. Обычно используется схема подключения CTIA. Вариант OMTP встречается в дешевых китайских наушниках.

В продаже есть специальные переходники с CTIA на OMTP и наоборот. Как видите, правильно припаять штекер не так просто. Основная сложность – правильно вычислить назначение каждого провода. Но сначала нужно четко определить неисправность.

Lightning

Еще в 2016 году компания Apple приняла решение перейти с наушников разъема mini-jack на lightning. Начиная с iPhone 7 производители полностью отказались от 3.5 мм наушников. Теперь в комплекте со смартфоном идут аксессуары с lightning разъемом.

Особенностью такого штекера стала возможность выводить звук без его сокращения. Lightning разъемы передают полноценное звучание, тогда как 3.5 мм сжимали выходящий звук и могли передавать слушателю только CD-качество на 16 бит.

Сразу после перехода во всех официальных магазинах Apple появились сертифицированные аксессуары с lightning разъемом. Вот несколько преимуществ устройства:

• воспроизведение звука без искажений и сжатия встроенного ЦАП;
• электрическая энергия подается устройству непосредственно от источника;
• вероятность обмена цифровыми значениями между устройством и источником сигнала;
• возможность добавить в аксессуары другие функции (фитнес-датчики, цифровые введения).

Распиновка наушников с lightning кабелем представлена следующим образом:

• 1 контакт GND Земля;
• 2 контакт L0p Линия 0+;
• 3 L0n Линия 0-;
• 4 ID0 идентификатор /control 0;
• 5 PWR зарядка;
• 6 L1n Линия 1-;
• 7 L1p Линия 1+;
• 8 ID1 идентификатор /control 1.

Правильное название и виды

Мониторные ещё называют полноразмерными. Несмотря на свой размер, это довольно удобные устройства. Их производят для специалистов, работающих со звуком. Это могут быть музыканты, диджеи или звукорежиссёры. Для этих профессий характерно длительное прослушивание звука в наушниках.

Особенности полноразмерных устройств:

• Наличие комфортной дуги. Для удобства их изготавливают довольно широкими, а за комфорт отвечает мягкая часть. Дуга позволяет отрегулировать посадку наушников на голове.
• Хорошая шумоизоляция за счёт амбушюры. Вентиляцию обеспечивает перфорированная деталь, которая имеет непосредственный контакт с головой пользователя.
• Изготовление чаш из качественных материалов (чаще всего пластика).
• Стандартная толщина провода в 5-8 мм.
• Возможность подключения кабеля как к правому, так и к левому наушнику.
• Чёткость передачи звука.

Накладные наушники можно считать средним вариантом между мониторными и обычными накладными устройствами маленького размера. Кроме того, большие накладные модели могут стать оптимальным вариантом по соотношению стоимости и качества.

В сравнении с мониторными аксессуарами, в накладных звук не будет настолько объёмным и детальным. Однако к их преимуществам можно отнести хорошую звукоизоляцию и мощность звучания. А главный их плюс — небольшие габариты и малый вес. Недостатки можно выделить только при сравнении с другим классом девайсов.

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
• TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Параллельное подключение наушников с динамиками

Такая параллельная работа актуальна, если требуется разделить выводимые аудиодорожки на разных устройствах. Такое вполне допустимо, если сам компьютер снабжён двумя разъёмами под аудио. Либо отдельный разъём для наушников должен присутствовать на динамике.

Специальный разветвитель тоже помогает с решением подобных проблем.

Следующие шлаги выполняются при программной настройке одновременного воспроизведения:

• Выбираем компьютерную панель управления. Переходим на вкладку Диспетчера Realtek HD. Название пункта может отличаться в зависимости от используемой видеокарты. Но у большинства современных устройств именно Realtek.
• Дополнительные настройки устройства – пункт, который должен появиться в правом углу сверху. Далее требуется поставить галочки напротив нескольких строк: объединить входные гнёзда одного типа; отключить звук заднего выходного устройства. На последнем этапе выбор подтверждается.
• Далее переходим на общее меню, в правом верхнем углу ищем изображение с папкой. Надо нажать на неё, а далее – проставить галочки рядом со строчками: подключение автоматического всплывающего диалога; отключение определения гнёзд передней панели.

Если все действия выполнены без ошибок – то звук идёт параллельно, в наушниках и колонках.
