Распайка наушников с микрофоном и кнопкой: пошаговая инструкция

Как укрепить провод наушников

Трудность заключается в непосредственно штекере, так как это наиболее опасное для целостности кабеля место. Слегка надавливая на штекер, или вращая у него кабель, возможно словить позицию, при которой два наушника станут работать. Тогда возможно утверждать, что трудность заключается в разъеме.

До начала ремонта важно понимать, каковы самые популярные виды разъемов для наушников и способ их подсоединения. Это поможет выяснить, как спаять, когда в кабеле 4 или 3 проводника. В хороших марках (KossPortaPro, Philips, Sony, Sennheiser) для отдельного канала применяется отдельная защищенная жила, в дешевых вариантах для двух каналов используют общий фон

В хороших марках (KossPortaPro, Philips, Sony, Sennheiser) для отдельного канала применяется отдельная защищенная жила, в дешевых вариантах для двух каналов используют общий фон.

Прочность соединения во многом зависит от того, как припаять провода к штекеру. Если звук пропадает (то присутствует, то отсутствует), в первую очередь необходимо выявить поврежденные участки и места разрыва. Часто рвутся проволоки или повреждаются места крепления наушников к штекеру jack 3,5.

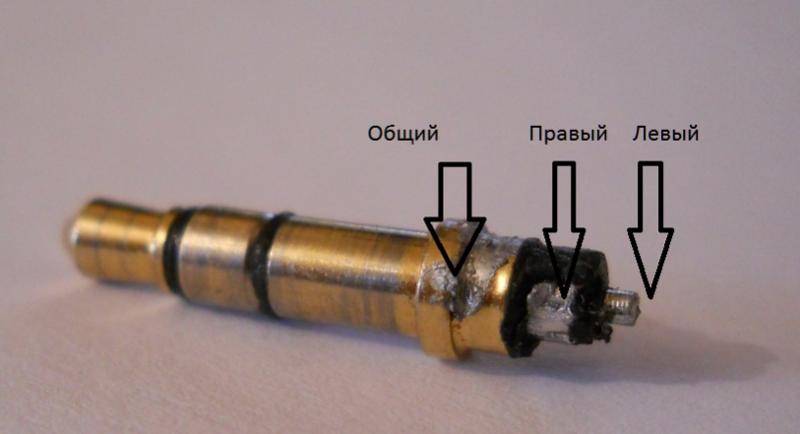

Штекер jack

Сейчас популярны наушники, выполненные в форме застёжки-молнии. Надев наушники или гарнитур, пользователь может застегнуть их «под горло». Таким образом, они меньше изнашиваются

Если ракушка съёмная и возможно добраться к контакту на самом динамике, то для ремонта наушников вначале нужно проверить цепь на разрыв омметром. Для этого один его щуп ставим на вывод динамика, а второй — на вывод разъёма. Если прибор показывает «1» или знак бесконечности, значит целостность кабеля нарушена и он нуждается в ремонте.

Затем необходимо определить, в каком же месте кабель оборвался. Надо быть особенно внимательным к местам перегибов и потертой изоляции. Можно отрезать понемногу кабель и проверять, где же произошёл разрыв; порвались наушники, таким образом, длина наушников уменьшится, но это небольшая цена за качественный звук и отсутствие помех. Иногда ситуация требует кабеля достаточно длинного: как удлинить его — нужно позаботиться об этом. Лучше всего взять целый провод, а не использовать несколько обрезков.

Для надежной спайки лучше всего использовать припой ПОС-61, а лудить проводники сосновой канифолью. Чтобы залудить провода с нанесенным изолирующим лаком с них нужно вначале его удалить. Делают это с помощью небольшого ножа по гипсокартону или наждачной бумаги.

Все окончания проводов должны быть тщательно зачищенными; зачистить провода лучше всего ножом, надрезав по кругу изоляцию на 1 см от конца, а затем одним движением к концу провода снять её. Главное, надрезая изоляцию, не перерезать жилу провода. Лучше всего обрезать провода с разницей длины хотя бы в 1 см, чтобы места пайки соседних проводов не сходились в одной точке. Это предотвратит короткое замыкание. Для пайки достаточно паяльника от 25 Вт и больше.

Чтобы правильно припаять штекер, рекомендуется:

• зажать его в тиски, прикрепленные к столу;
• одной рукой, держащей пинцет, удерживать провод;
• второй рукой совершать паяльником манипуляции по пайке.

Обсуждая, как припаять штекер к наушникам, невозможно не упомянуть о важности концентрации и аккуратности. Дрожащие руки, равно, как и плохое зрение — факторы, способствующие некачественной пайке. Следующий шаг — это закрепление провода

С этой целью на разъеме имеется зажим (там, куда припаивается провод фона), в него вставляют заизолированный провод и обжимают с помощью плоскогубцев

Следующий шаг — это закрепление провода. С этой целью на разъеме имеется зажим (там, куда припаивается провод фона), в него вставляют заизолированный провод и обжимают с помощью плоскогубцев.

Когда пайка произведена, необходимо подождать около 30 секунд, а затем, держа в одной руке штекер, произвести легкие раскачивающиеся движения проводом другой рукой. Таким образом можно проверить качество пайки, насколько хорошо провода укреплены; закрепляют некоторые наушники для надёжности при передвижении клипсой на воротник рубашки или одну из верхних пуговиц.

Вернёмся к вопросу, как починить наушники, если провод порвался: без паяльника выполнить эту процедуру невозможно. Лучше, чтобы жало было как можно меньше, иначе им будет сложно управлять либо будут образовываться наплывы.

Итак, если наушники оказались сломанными, не спешите покупать новые. Зная, как спаять наушники, можно сберечь, как свои деньги, так и нервы.

Какие бывают разъёмы для наушников

Схема пайки наушников зависит от штекера, используемого для соединения гарнитуры с компьютером или мобильным гаджетом. В качестве коннектора применяются TRS-разъёмы, также называемые джеками. Они представлены заострённым концом в виде конуса (Tip), переходящим в гильзу (Sleeve) с одним, несколькими кольцами в виде цилиндров (Ring) или без них. Кольца друг от друга и от гильзы отделяются слоем полимерного изоляционного материала.

В зависимости от габаритов коннектора разъёмы для наушников разделяют на:

• 2,5 мм – micro-jack – с соответствующим диаметром, применяется в мобильных устройствах от Apple;
• 3,5 мм – mini-jack –распространённый в компьютерах, телевизорах, портативных устройствах;
• 6,35 мм (1/4”) – jack – применяется в профессиональной (студийной) звукозаписывающей технике (усилители, музыкальные инструменты);
• USB-интерфейс – явление редкое, такие устройства предпочитают киберспортсмены из-за ряда элементов управления;
• XLR – коннектор для профессионального звукового оборудования;
• Lightning – оснащается «Яблочная» техника для вывода несжатого звука.

В принципе, благодаря переходникам любые наушники можно подключить к стандартному джеку 3,5 мм.

3,5-мм разъёмы отличаются количеством контактов или пинов (пин – от англ. pin) в виде колец:

• двухпиновый или TS – двухполюсник с переходом на стерео, стал не актуальным;
• трёхпиновый или TRS – распространён в колонках и наушниках для мобильников, плееров, ноутбуков, дополнительный контакт служит для раздельной трансляции аудио для каждого уха;
• четырёхконтактный или TRRS – применяется в гарнитурах, четвёртый контакт нужен для микрофона;
• пятиконтактный или TRRRS – распространён слабо, преимущественно в гарнитурах с шумоподавлением.

Как припаять провод к разным типам батареек

Несмотря на то что батарейки все вроде и похожи между собой, но в каждом конкретном случае имеются собственные тонкости по припаиванию.

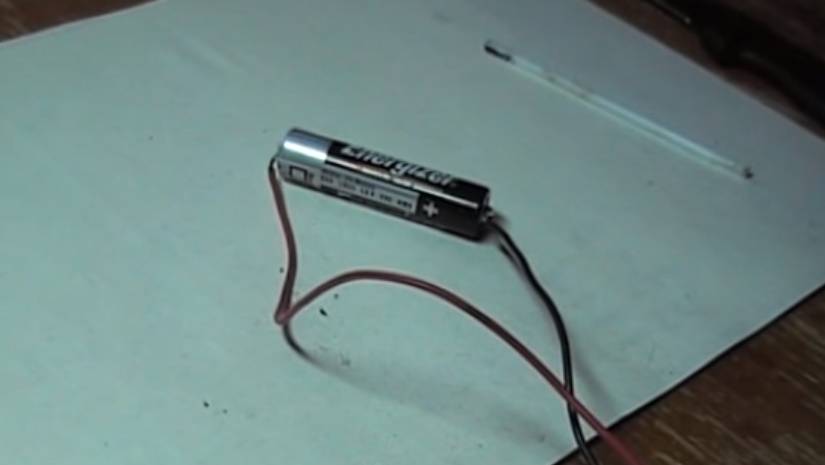

Припаиваем к обычной батарейке

Как же припаять провод к полторавольтовой батарейке? Всё очень просто, если нужный инструмент лежит наготове. Для успеха нужно придерживаться следующей последовательности действий:

1. Прежде чем включать паяльник, проверьте его жало. Если на нём имеется окалина, то её следует счистить. Это легко сделать наждачной бумагой либо напильником. Очищать нужно до тех пор, пока не засверкает металл.
2. Подключаем паяльник к сети и кладём его на подставку. Нужно немного подождать, пока он нагреется. Проверить температуру можно по припою. Если на касание жала припой отвечает плавлением, то паять можно.
3. Для того чтобы получить качественный припой, не будем ждать, пока нагревается паяльник, а возьмём да и обработаем место на батарейке, куда будет подпаян провод. Берём кисточку и обрабатываем. Это нужно для того, чтобы припой лучше держался, так как материал батарейки плохо приспособлен для подобных операций. Не стоит забывать про обработку кончиков проводов. Если кисточки нет, её может заменить любая спичка. Нам достаточно капнуть каплю кислоты, чтобы осуществить обработку.
4. Как только нанесёте кислоту, возьмите горячий паяльник и капните припой на полюс. Аналогично делаем и с проводами.
5. Если используете канифоль, то первым делом нужно пролудить поверхность, а провод зачистить от лака. Но можно гарантировать практически на сто процентов, что прочность пайки с канифолью намного хуже.
6. Если не удалось найти кислоту, а в хозяйстве имеется только канифоль, батарейку нужно зачистить, канифоль будет играть роль флюса. Её следует нанести на поверхность элемента, после чего паяльником берём припой и места, где будут крепиться провода залуживаем. Не забудьте залудить и провод.
7. Если правильно лудить, то на элементе питания будет образована довольно крепкая плёнка, на неё и следует паять.
8. Провод нужно прижать к уже прошедшей обработку батарейке, после чего паяльником взять припой и провести пайку. Стараемся не шевелить проводом, чтобы он лежал неподвижно на своём месте, тогда получится накрепко припаять.
9. После застывания припоя аналогично действуем и на другом полюсе элемента.

Теперь проводки надёжно припаяны.

Как припаять провод к «кроне»

Что делать, если нужно припаять к элементу «крона»? По сути, никаких отличий в процессе припаивания между обычной батарейкой и «кроной» нет. Различие лишь в том, что контакты «кроны» вынесены на верхнюю крышку и располагаются рядом друг с другом. Имеются следующие тонкости:

1. Обрабатывать кислотой нужно противоположные контакты. На этих местах и будут припаяны провода.
2. Если использовать канифоль, то лудить нужно противоположные стороны контактов. Почему именно так? Таким образом мы избежим возможность замыкания.
3. Контакты «кроны» сделаны очень неудобными в плане пайки. В своей верхней части они расширяются, и чтобы хорошо пролудить и пропаять, необходим паяльник с очень тонким жалом.

Сам же процесс припаивания весьма прост. Кислотой нужно обработать сами контакты, а также провода, после чего прикладываем провод к контакту. Набрав на остриё паяльника припой, капаем его на провод и разглаживаем. Собственно, на этом всё.

Квадратные батарейки на 4,5 вольта

К данным элементам провода совсем легко припаивать. Их контакты довольно длинные и гибкие, что облегчает задачу по их лужению. Да и паять намного быстрее и проще. Главное — обеспечить неподвижность проводов в процессе.

Как укрепить провод наушников

Самый просто способ — выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно. Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать.

На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Историческая справка

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки (особенно рок-музыки) конца 20-го века — можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Также, можно обработать провод слоем краски или лака, который спасёт наушники от переохлаждения. Можно заметить, что в холодное время года, наушники твердеют и шанс повредить провода намного больше, чем летом. Как слишком низкая, так и слишком высокая температура может стать причиной поломки аксессуара.

Укоротить его. Чем длиннее провод, тем больше шансов, что в каком-то месте он порвётся или перетрётся. Короткий провод не запутается и обеспечит комфорт и удобство в эксплуатации.

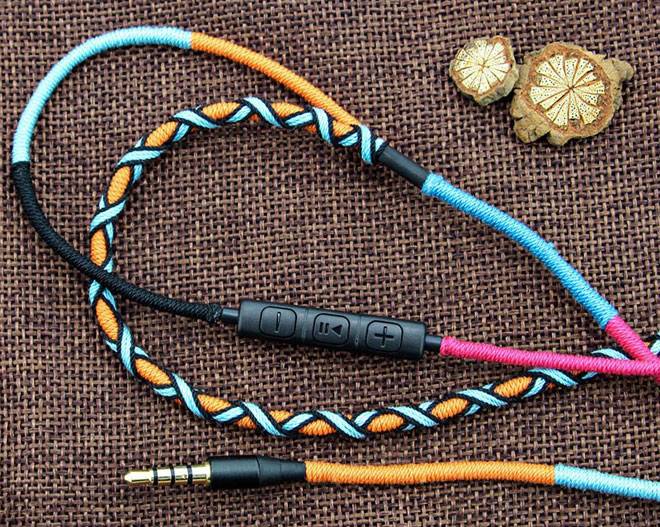

Ещё один хороший и креативный способ укрепить и армировать провод — оплести его швейными нитками. Такой метод не только защитит наушники, но и сделает их уникальными, окрасив необычными узорами или паттернами. В холодное время года они будут защищены от мороза и точно не треснут.

Как припаять провод к динамику наушника

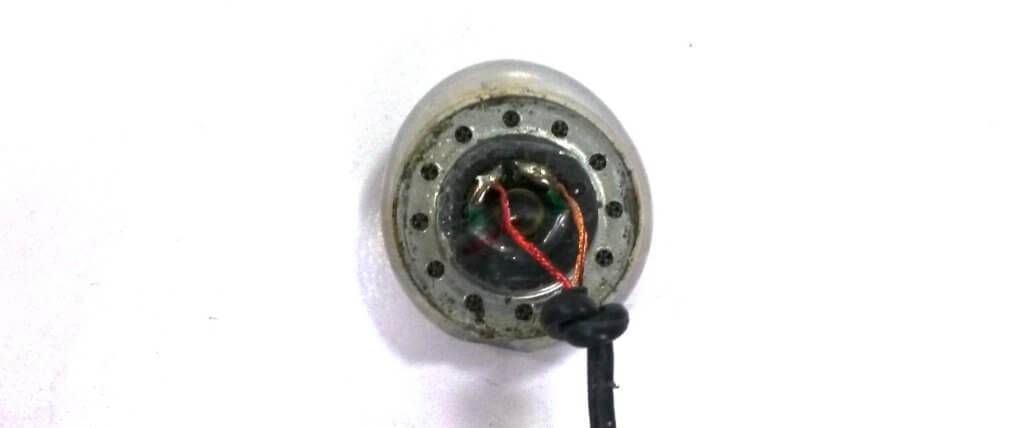

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

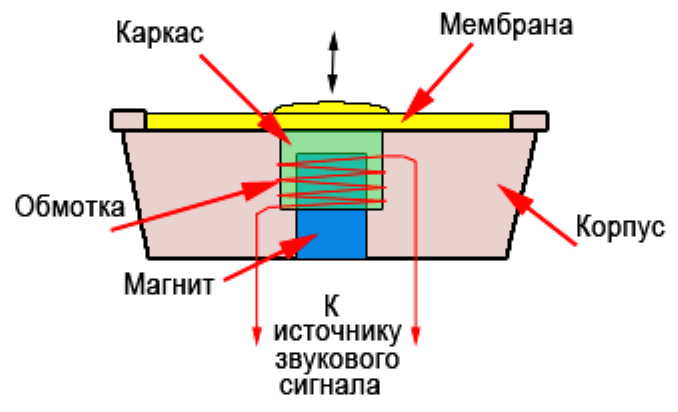

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Об этой статье

Эту страницу просматривали 42 757 раз.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без

паяльника

Мастер Пайки.

6. Проверяем на качество

По завершении операции нам нужно проверить работоспособность отремонтированных наушников. Подключаем их к любому плееру, смартфону или стереосистеме и включаем музыку. Теперь от случайных прикосновений к кабелю никаких слышимых последствий не должно проявляться, так что нам остается только радоваться результату.

Как устроен контактный штекер

Перед тем, как приступить к пайке, полезно изучить конструкцию контактного штекера стереонаушников. Внизу предлагаем ее схематичное изображение. Кабель наушников содержит три провода: правый канал (обычно красного цвета), левый канал (зеленый, белый или желтый) и заземление (в нашем случае цвета меди).

На штекерах мононаушников разделение на правый-левый канал отсутствует. В зависимости от штекера контакты для пайки будут разной площади. Постарайтесь во время пайки не создавать электрических соединений между контактами, особенно с землей, иначе при подключении наушников к устройству произойдет короткое замыкание и они могут выйти из строя. Поэтому оголять концы кабелей (см. п. 2) ни в коем случае нельзя больше, чем нужно для пайки.

Другие полезные статьи на сайте iCHIP.ru

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера. Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников. Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом.

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников, его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

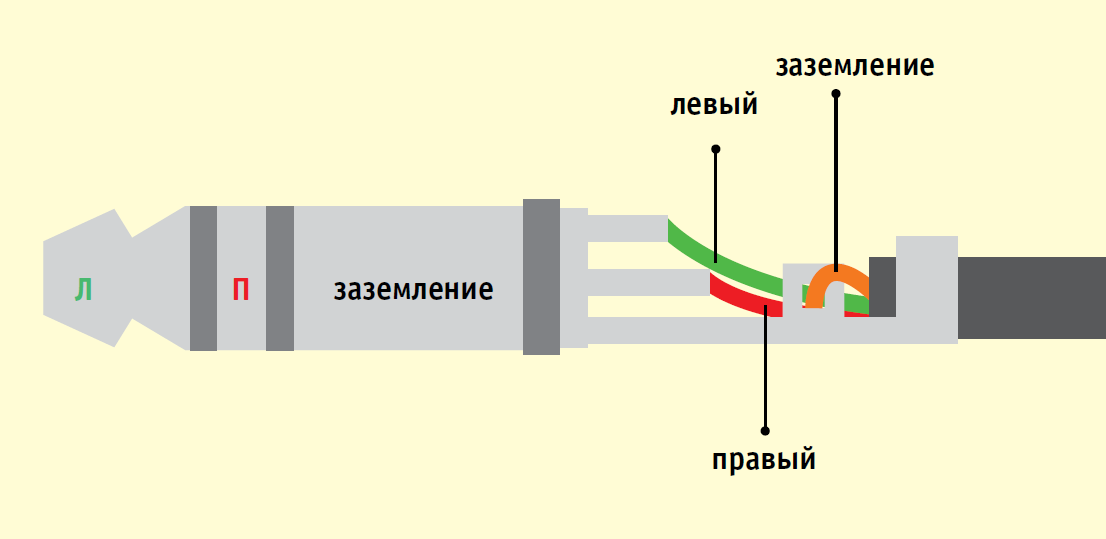

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Как обойтись без паяльника

Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:

1. Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
2. Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
3. Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.

Посмотрите видео-инструкцию https://www.youtube.com/watch?v=uPcwfKYVp1s

Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.

Анастасия Кербель

Читайте далее:

Чем отличается гарнитура от наушников

Проверка наушников правый-левый

Что делать если потерял наушники apple

Как подключить наушники к компьютеру?

Лучшие наушники

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный. Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.
