Адаптер для скважины своими руками — установка и монтаж

Как установить поверхностный насос в скважину

Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины. Схема подключения поверхностного насоса к скважине включает в себя такое оборудование:

  • Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.
  • Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
  • Электродвигатель соединяется с насосом и реле давления.
  • Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
  • Манометр служит для определения величины и регулировки давления.
  • Система водозабора с обратным клапаном.
  • Магистраль соединяет насос и водозабор.

Схема установки поверхностного насоса для скважины

При установке поверхностного насоса или станции нужно придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

  • Стабильное всасывание воды обеспечивает близкое расположение к скважине.
  • Помещение должно быть вентилируемым, теплым и сухим.
  • Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
  • Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

  • Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
  • Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.
  • Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
  • Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Виды и глубины скважин

Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.

Абиссинская скважина

Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.

Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.

Скважина на песке

Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.

На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).

Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.

Рис. 2 Виды скважин для установки погружного насоса

Артезианская скважина

При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.

Устройство и принцип работы адаптера

Второй недорогой способ обустройства скважины предполагает использование специального приспособления – адаптера. В этом случае вывод водопроводных труб осуществляется через обсадную трубу.

Основное предназначение скважинного адаптера – соединять глубинный насос с подземной частью ведущего к дому водопровода, проложенного ниже уровня промерзания

Этот способ обустройства отлично подходит и при нерегулярном пользовании скважиной, предполагающем «заморозку» сооружения на несколько месяцев, и при непрерывном круглогодичном заборе воды.

Установка адаптера производится на все виды обсадных труб, выполненных из полимера или стального сплава. Трубы должны обладать достаточной прочностью, поскольку призваны выдерживать вес погружного насоса и подключенных к нему коммуникаций.

Адаптер представляет собой устройство, состоящее из двух корпусных частей, скрепляемых между собой быстроразъемным безрезьбовым соединением. Главная задача, которую решают путем установки этого устройства – защита наружной ветки системы водоснабжения от промерзания.

Благодаря его использованию трубопровод от скважины можно проложить ниже горизонта сезонного промерзания грунтов.

Основное предназначение скважинного адаптера – соединять глубинный насос с подземной частью ведущего к дому водопровода, проложенного ниже уровня промерзания

Основными элементами адаптера выступают:

  • Стационарно закрепленный элемент. Он представляющий собой резьбовой патрубок. Фиксируется на обсадке ниже уровня промерзания через специально проделанное отверстие. Формирует герметичный узел для выхода трубопровода, подводящего воду к дому.
  • Ответный съемный элемент. Внешне напоминает тройник с одной глухой стенкой. Одной стороной он монтируется на ведущую к глубинному насосу водозаборную трубу. Второй соединяется со стационарным элементом адаптера. Оснащается соединительной технической резьбой, необходимой для герметичной состыковки обоих частей адаптера.

В процессе откачивания из скважины вода сначала поднимается по колонне вверх, затем продвигается к адаптеру, через который перенаправляется и поступает в ведущий к дому трубопровод. При частичном разъединении элементов вода начинает просто сливаться в скважину.

Применение адаптера при обустройстве скважины позволяет обеспечить стабильное водоснабжение загородного дома в течение всего года (+)

Скважинные адаптеры изготавливают из бронзы, латуни, нержавейки. В широком ассортименте на рынке представлены и изделия, выполненные из комбинированных металлических сплавов.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

  • насоса, если применяется его наружный вариант;
  • гидроаккумулятора;
  • фильтрующих устройств;
  • и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Когда кессон для скважины лучше адаптера

Кессонная конструкция защиты скважины обеспечивает наилучшие условия безопасной работы системы автономного водоснабжения. Тип скважины, ее глубина, сложность технологического оборудования и режимы эксплуатации при оснащении оголовка значения не имеют. Кессон подходит любым скважинам, но лишь при условии его полноценного и правильного построения, грамотного монтажа.

Вывод водопровода из обсадного колодца в кессоне возможен по нескольким направлениям, например, к жилому коттеджу, к гаражу и к огороду. Для каждой водопроводной линии можно сделать самостоятельный слив.

Объем кессона достаточен, чтобы расположить в нем полную систему водоснабжения, включая мембранный бак, автоматику давления насоса и фильтры водоподготовки. При этом понадобится построение двухтрубной вытяжной вентиляции.

В условиях сезонного проживания в загородном доме сливать воду из размещенных в кессоне приборов незачем. При правильно выполненном заглублении и грамотном устройстве кессона оборудование в нем не зимой не промерзает, нужно слить только трубы, проведенные от водопотребителей к скважине.

Для загородных коттеджей постоянного проживания полное оснащение кессона приборами не нужно. Достаточно установить в нем лишь оголовок скважины и компрессионные фитинги, смонтировав остальное оборудование в техническом помещении внутри дома. Это упростит обслуживание приборов и тогда кессон чаще одно-двух раз за год открывать не потребуется.

Что касается участков с высокими грунтовыми водами, то технология закладки кессонов для них давно отработана – блокирование возможного «всплытия» креплением к плитной подложке из бетона, заливки снаружи днища с подготовленными грунтозацепами жидким бетоном, отсыпка по краям сухой пескоцементной смесью.

Отметим, что выпуск обсадной трубы внутрь кессона правильнее выполнять через эластичную муфту, обеспечивающую герметичность емкости бункера при пучении грунта и при выталкивании грунтовыми водами.

Преимущества скважинного адаптера

Латунный или бронзовый адаптер предназначен преимущественно для неглубокой скважины. Состоит из двух соединительных частей, связывающих оборудование источника с подающими коммуникациями.

Плюсы адаптера:

  1. Небольшие размеры и стоимость монтажа от 61680 рублей ― она ниже, чем у кессона (стоимость обустройства с кессоном от 89380 рублей).
  2. Возможен монтаж в ограниченных условиях ― там, где установить кессон не получится из-за невозможности провести земляные работы.

Рассмотрим недостатки, в первую очередь, чтобы понять, что лучше выбрать кессон или адаптер для скважины.

Таблица сравнения кессона и адаптера

ОпцииКессонАдаптер
Установка оборудования ниже уровня промерзания грунтаДаДа
Возможность замены вышедшего из строя оборудованияДаТолько специальным инструментом
Герметичность системыДаПри условии качественной конструкции
Размещение оборудованияВнутри кессонаВ доме ― более 1 кв. м.
Возможность ремонта и обслуживания скважиныДаПолный демонтаж оборудования
Слив воды из системыДаНужен специальный клапан на слив
Дополнительные патрубки для полива возле скважиныДаНет
Экономия и стоимость обустройства – https://www.vodopod-em.ru/price/tseny-na-vodosnabzhenie/Обустройство скважины с кессоном от 89380 рублей, это больше чем с адаптером, но вложения быстро оправдают себя.Цена приемлема – от 61680 рублей, но учитывая небольшую надежность, экономия минимальна.

Самый надёжный и практичный способ обустройства скважины — с установкой металлического цилиндрической кессона c оптимальной толщиной стенки 4 мм, который оправдает себя в течение всего периода эксплуатации. Как выполняется обустройство скважины в Московской области можно посмотреть на сайте компании Водоподъём — https://vodopod-em.ru/services/vodosnabzhenie/obustroystvo-skvazhiny-s-kessonom/

Специалисты ООО БК «Водоподъём» (https://www.vodopod-em.ru) проконсультируют заказчика по телефонам 8(495)723-14-04, 8(985)916-20-90 и подберут подходящий, именно Вам, вариант обустройства и схему устройства системы автономного водоснабжения.

Кессон для скважины: виды и характеристики

При разнообразии материала изготовления – металл, пластик, бетон, кирпич – кессон представляет собой защитную конструкцию, устанавливаемую на устье скважины. Вверху кессона имеется люк для доступа к оборудованию, размещаемому внутри этой емкости.

Для кессона обязательна герметичность, поскольку скважину необходимо защищать от просачивания воды с поверхности (дождевых осадков, снеготаяния).

Другим негативным фактором, требующим защиты, являются морозные зимы. На водоносный горизонт низкие температуры не влияют, поскольку он залегает намного глубже уровня промерзания грунта. Но для вывода скважины заморозки опасны, поскольку вызывают обледенение водопроводных труб и насосного оборудования. Полностью погруженный в землю кессон своей нижней частью выводится ниже границы промерзания грунтовых слоев, его стенки и люк дополнительно утепляются.

Надежность кессона, особенно выполненного из металла, позволяет уберечь водопроводное оборудование (наружный насос, запорную арматуру, автоматику, фильтры и др.) от любых внешних угроз и обеспечить доступ к нему в любых погодных условиях.

Кессон может выполняться различной формы – как круглой (наиболее популярна), так и квадратной или прямоугольной. Заглубленная емкость изготавливается чаще всего из стали или пластика. Дешевле выполнить бетонный или кирпичный кессон, однако его нелегко гидроизолировать – поверхностные воды будут проникать внутрь и, что хуже, просачиваться вглубь скважины между внешними стенками обсадной трубы и грунтом.

Металлический кессон. Производится круглой или прямоугольной формы, имеет менее широкую горловину, чем основной корпус. Соединение между стальным кессоном и скважинной трубой выполняется сваркой. После размещения в подготовленном котловане металлическая емкость засыпается землей. Снаружи остается заметным только горловина с люком, выступающая над грунтом на 150-200 мм.

Металл является хорошим проводником тепла (теплопроводность порядка 45,4 Вт/м∙град), поэтому минимальная высота стального кессона составляет два метра. Для антикоррозийной защиты корпус емкости прокрашивается внутри и снаружи специальной краской, его внешние стенки защищаются обмазочной гидроизоляцией. В верхней части емкость кессона отделывается изнутри утеплительным материалом, также размещаемым на внутренней стороне крышки.

Основной недостаток металлического кессона заключается в его подверженности коррозии. Поэтому перед закладкой бункера в грунт предпринимаются повышенные меры защиты его наружных поверхностей от прямого контакта с влагой (влажным грунтом). Заметим, что стальной кессон массивен, его установка ведется только при помощи подъемной спецтехники.

Пластиковый кессон. Корпус емкости выполняется из ПНД, толщина стенок около 20 мм. Конструкция значительно легче стального кессона, установка выполняется без найма автокрана. Пластиковая защита водопроводного колодца не подвержена коррозии и прослужит в качестве подземного кессона полный срок службы самой скважины (свыше 30 лет).

Кессон из пластика низкого давления не нуждается в утеплении, поскольку теплопроводность у пластика очень мала (0,41-0,44 Вт/м∙град). Такие емкости изготавливаются фабричным производством, они полностью герметичны и не нуждаются в гидроизоляции.

Основной недостаток пластикового кессона – его стенки более хрупкие, чем у стальной емкости. И при интенсивных подвижках грунта, например, при морозном пучении, корпус бункера из ПНД может треснуть. Впрочем, правильный монтаж пластикового кессона позволит свести риски повреждения стенок емкости к минимуму.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

  • электродрель;
  • ФУМ лента;
  • биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
  • строительный уровень;
  • ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

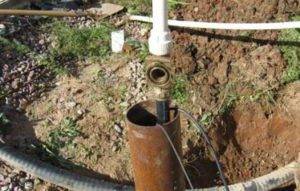

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

  1. Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
  2. Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
  3. Крышка скважины.
  4. Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
  5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

Утепленная скважина с адаптером.

Как установить своими руками

Земляные и монтажные работы желательно провести при плюсовой температуре, без осадков. Установку скважинного адаптера можно выполнить, воспользовавшись пошаговой инструкцией и опытом мастеров.

Чтобы оперативно провести монтаж устройства и водовода, перед основными работами важно выполнить подготовительные:

  1. Получить информацию о глубине промерзания грунта в районе нахождения источника.
  2. Ознакомиться с параметрами скважины: глубиной залегания водоносного слоя (не должна превышать 70 метров), производительностью выработки, диаметром обсадной.
  3. На основании данных параметров скважины подобрать глубинный насос и напорную пищевую трубу диаметром, соответствующим размерам отверстий приспособления. Приобрести кабель управления помпой, крышку на скважину и выбирать адаптер.
  4. Приобрести: приборы управления и контроля за работой источника, конденсатор и оборудование для очистки воды.
  5. Для магистральной водяной трассы приобрести трубу и переходники.
  6. Подготовить необходимый инструмент и комплектующие для сборки конструкции водовода.
  7. Вокруг обсадной колонны очищаем требуемое для работы пространство от грунта на глубину, превышающую уровень промерзания на полметра, и прокапываем траншею к дому для прокладки водопроводной трубы.
  8. Используя болгарку, отрезаем обсадную на уровне земли, зачищаем кромки среза, устанавливаем и закрепляем скважинную крышку.
  9. В обсадной колонне, у дна выкопанной траншеи, приступаем к монтажу скважинного адаптера. С помощью корончатой фрезы, подобранной по диаметру патрубка изделия, просверливаем отверстие в стенке трубы.
  10. Вставляем неподвижную деталь адаптера в отверстие на колонне и закрепляем на трубе гайкой, используя рожковый ключ. Предварительно на патрубок надеваем резиновое уплотнение и фасонную шайбу, обеспечивая герметичность соединения.
  11. После гайки на патрубок накручиваем переходник, к которому монтируем водопроводную трубу, проложив в траншее до накопительной емкости в техническом помещении.
  12. К погружному насосу подсоединяем шланг, кабель и страховочный трос, объединив в единую плеть. Опускаем насос в обсадную трубу на требуемую глубину.
  13. Отрезаем напорный шланг и закрепляем на конце фитинг, с его помощью трубу соединяем с подвижной деталью приспособления.
  14. В отверстие крышки скважины вставляем силовой кабель и протягиваем его по траншее до технической комнаты, подключаем к щиту управления.
  15. В подвижный патрубок конструкции вворачиваем штангу и, опуская в обсадную трубу, вставляем деталь в неподвижную часть устройства.
  16. Натягиваем страховочный трос и закрепляем на колонне, снимая нагрузку с насоса и шланга с кабелем с адаптера. Извлекаем из шахты монтажную штангу.
  17. Включаем насос, пропускаем воду по собранной системе в накопительную емкость, проверяем герметичность.
  18. Закрываем крышку скважины и засыпаем траншею. Система снабжения дома водой подготовлена к эксплуатации.

Монтаж устройства можно выполнить в собранном виде. После изготовления отверстия в обсадной трубе, под несъемный патрубок изделия:

  • при помощи монтажной штанги опускаем в колонну насос с напорным шлангом и установленным на нем устройством. Длина штанги при касании ручки с крышкой на колонне обеспечивает точное совпадение несъемного патрубка с отверстием;
  • вставляем патрубок в отверстие и фиксируем на трубе конструкцию, с помощью уплотнения, шайбы и гайки. Далее выполняются описанные ранее работы.

Этот вариант монтажа позволяет плотно соединить детали устройства до установки на трубе, не нарушив уплотнительное кольцо. Но раздельная сборка частей приспособления рассчитана на обслуживание глубинного насоса и периодическое разделение элементов для подъема агрегата из скважины.

Самостоятельно смонтированный адаптер для скважины и водовод, кроме экономии денежных средств, позволяет владельцу дома быть уверенным в качестве выполненной работы.

Что учитывать при выборе между адаптером и кессоном

Применение кессона для обустройства источника обеспечивает доступ к оголовку обсадной колонны и размещение оборудования для очистки и накопления воды, а также аппаратом слежения за работой насоса.

Установка переходника позволяет подать воду в дом при наличии технической комнаты прямо от скважины, независимо от погодных условий.

Определяясь с обустройством скважины, исходим из следующих условий;

Устройство кессона оправданно, если:

  • в доме нет технической комнаты;
  • позволяет территория участка;
  • сезонная эксплуатация скважины;
  • нет ограничения в денежных средствах;

Использовать адаптер целесообразно при:

  • потребности круглогодового обеспечения водой;
  • наличии в доме технического помещения;
  • ограниченной площади участка;
  • ограниченном семейном бюджете;

Устройство кессона требует качественной гидроизоляции, чтобы талые и грунтовые воды не попадали в емкость. Пластиковый кессон обеспечивает защиту от воды, но его стоимость в 3 раза превышает бетонный вариант.

Монтаж кессона и его подключение

Процесс установки для разных типов камер, в общем, аналогичен:

Котлован под конструкцию выкапывают больше ее самой минимум на 30 сантиметров, что помогает установить ее максимально точно, корректируя место совпадения трубы источника воды с гильзой для ее проведения

Кроме этого, будет возможность утеплить стенки или укрепить камеру, если планируется использовать пластиковый кессон под скважину.
Обсадную трубу отрезают, принимая во внимание будущую высоту пола конструкции.
На дно котлована укладывают песчаную подушку, имеющую толщину от 20 до 30 сантиметров. С целью уплотнения засыпку поливают водой.
Поверх засыпки создают бетонную плиту, непременно с армированием при помощи стальной сетки

Можно предварительно на ней расположить анкерные болты, необходимые для закрепления камеры. Но тут большая вероятность, что можно допустить ошибку.
Удобнее будет в первую очередь поместить кессон на место, после чего высверлить в бетонном основании отверстия для выполнения крепежа. Сейчас имеется большой выбор крепежных элементов, которые могут расширяться в процессе монтажа, когда их помещают в отверстия. Поэтому проблем с подбором подходящих крепежей не возникнет.

Несмотря на то, что в технологии установки разных типов кессонов много общего, имеются и особенности конструктивных схем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
