Прокладка газопровода к частному дому — методы, оборудование, требования

Прокладка газового трубопровода

Посмотрим на разрешенные, минимальные расстояния от газопровода до других коммуникаций.

  • От поверхности газовой трубы до открытой проводки должно быть 25 см при параллельной прокладке и 10 см при пересечении;
  • Для скрытой проводки эти расстояния уменьшаются до 5 см и 1 см соответственно. Это же правило работает для проводки в трубах;
  • Распределительные, вводные щиты с газовыми трубами пересекаться не должны;
  • До «голых» шин электропроводки должно быть расстояние не менее 1000 мм;
  • Инженерные коммуникации (вода, канализация) пересекаются с газопроводом не ближе 2 см. Параллельный монтаж выбирается по месту и не нормируются.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Герметизация газовых труб — весьма ответственный процесс, который осуществляется во время монтажа или ввода оборудования в эксплуатацию. Герметик для газовых соединений должен быть надежным, ведь от этого зависит безопасность жильцов частного или многоквартирного дома.

В качестве герметизирующего средства могут использоваться как специальные составы, так и нити на основе синтетических или натуральных материалов.

Уплотнение резьбовых стыков при помощи льняной нити — один из самых старых и проверенных методов. Лен реализуется в любом сантехническом магазине, на рынках.

При покупке нужно обязательно обратить внимание на следующие признаки:

  • эластичность нити;
  • отсутствие мусора, неприятного запаха;
  • малую толщину прядей.

Лен в чистом виде начинает быстро гнить при контакте с водой, при температурных перепадах, а в системах отопления он и вовсе выгорает. Кроме того, материал не способствует профилактике ржавления металлических труб и фитингов, в отличие от более современных герметиков.

Чтобы нивелировать эти недостатки, нить пропитывается специальными составами (пастами). Часто используется густотертый натуральный сурик. Самый дешевый вариант — сделать пасту самому, взяв белила и добавив олифу, пока не получится масса наподобие сметаны. Ее наносят на льняную нить тонким слоем, размазывают и подсушивают материал.

Свинцовый сурик больше подходит для работы со стальными трубами: он окисляет верхний слой железа до нерастворимого соединения, которое не пропускает кислород, работая по типу воронения. В магазинах также реализуются готовые пасты-уплотнители льняных нитей:

  1. Unipak (мыло, мел, парафин, вода, минеральное масло).
  2. Multipak (парафиновое масло с минеральными добавками).
  3. Pastum GAS (органические связующие, специальные наполнители, присадки и противокоррозионные добавки).
  4. Gebatout 2 (белое минеральное масло, загуститель, синтетический полимер, минеральный наполнитель).

Работу производят так: от общего мотка отделяют прядь льна толщиной в 2 спички, наматывают на резьбу, начиная с дальнего конца и заканчивая на торце трубы. После этого лен обмазывают пастой, собирают соединение (при закручивании должно ощущаться усилие).

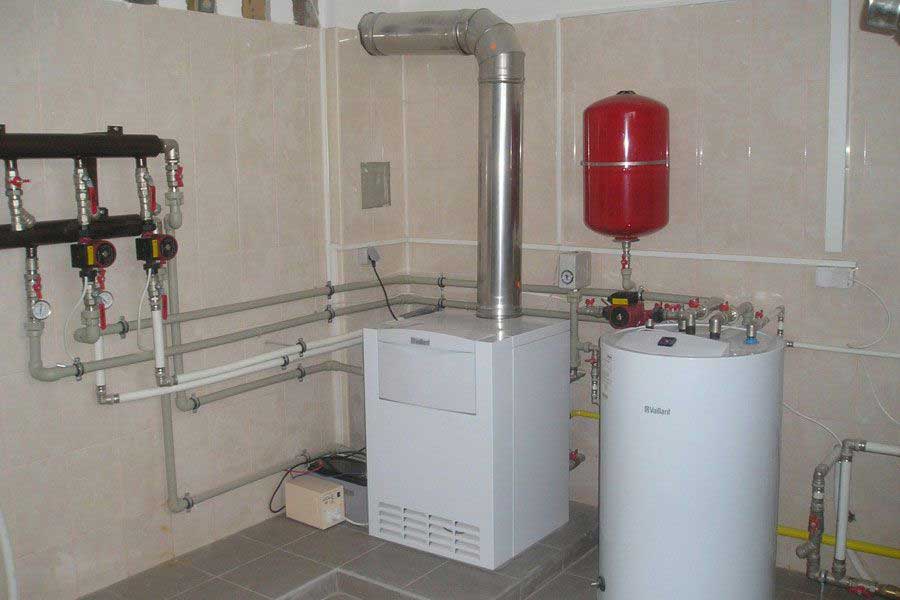

Преимущества и недостатки отопления частного дома с использованием газового котла

Вначале, перечислим несомненные преимущества газового отопления:

  • Доступная стоимость, как топлива, так и необходимого оборудования;
  • Высокая эффективность. В зависимости от марки котла от 80% до 90% газа будет использовано на нагрев теплоносителя. Некоторые бренды регламентируют энергоэффективность их продукции на уровне 96-98% КПД, это есть не что иное, как рекламный трюк и манипулирование цифрами;
  • Компактные размеры в сочетании с высокой мощностью оборудования;
  • Эксплуатация газового котла не требует особых знаний, частого технического обслуживания, или тщательного ухода. Большинство моделей автоматически поддерживают требуемую температуру теплоносителя или воздуха внутри помещений;
  • Газовый котел не требует систематической очистки и наполнения его топливом и выгрузки золы;
  • Использование двухконтурного котла позволит не только обогреть помещение, но и получить горячую воду.

Однако у газового отопления существуют определенные недостатки и технические ограничения:

  • Функционирование системы, особенно с высокими показателями автоматизации, достигается за счёт использования программируемого микроконтроллера, зависимого от источника электроэнергии;
  • Перебои в энергоснабжении, скачки напряжения могут привести к выходу из строя отопительного оборудования, плата управления гарантировано сгорит без надлежащей защиты;
  • Помещение, в котором расположен газовый котел, должно быть оборудовано естественной или принудительной вентиляцией, дымоходом, иметь размеры и месторасположение котла в соответствии с нормативами;
  • Установка газового оборудования требует соответствующих разрешений и может проводиться только специалистами, имеющими допуск для работ такого типа.

Кроме газового существует целый ряд других способов отопления, использующих «альтернативные» виды топлива:

  • Электричество. Несмотря на то, что это наиболее распространенный вид используемой в быту энергии, ее применение для отопления частных домов на несколько этажей является экономически невыгодным. Хотя современные технологии не стоят на месте, и некоторые типы электрических котлов отопления конкурируют с газовыми, при обогреве квартиры средней площади.
  • Твердое топливо. Цена угля и древесины в некоторых регионах России, в пересчете на стоимость килоджоулей выделяемой для обогрева энергии, сопоставима с газом. Однако следует учитывать необходимость обустройства отдельной котельной и склада для топлива. Кроме того, твердотопливные котлы периодически загружаются и очищаются от золы. Периодичность, в зависимости от типа, составляет от нескольких часов до нескольких дней.
  • Пеллетные котлы. Они более эффективны, чем обычные твердотопливные, имеют высокий уровень автоматизации, но их стоимость несопоставимо выше остальных устройств отопления, за исключением жидкотопливных;
  • Жидкое топливо. Дорогостоящие импортные дизельные котлы чувствительны к качеству топлива. Отечественное оборудование, относится к разряду универсального и может быть настроено на потребление пеллет, мазута, дизеля. Однако его уровень автоматизации, надежности систем безопасности и КПД оставляет желать лучшего.

Создание газопровода для частного дома

Чтобы сконструировать и проложить его в частном доме, важно соблюдать не только документальный порядок, но и ряд других правил:

Документальный этап, который предполагает не только подготовку технических бумаг, но и обращение в бюро по месту жительства для получения официального разрешения

Если устанавливается стороннее оборудование, важно чтобы оно имело технические паспорта и разрешения для дальнейшей эксплуатации. Кроме того, необходимо заключить договор с обслуживающей газовой компанией на протяжении всего срока эксплуатации

Важно подготовиться к значительным материальным затратам
Договориться о сотрудничестве и проведении работ со специалистами по монтажу. Важно заключение официального договора. Предварительно рекомендуется проверить наличие лицензии или разрешения. Таким образом можно сэкономить порядком 30% полной цены
Организация комиссии, которая должна согласно установленным правилам, принять все работы. Средний срок составляет 2 недели – месяц.

Самостоятельное создание системы для частного дома предполагает не только большие материальные затраты, но и трату большого количества времени, в первую очередь для сбора документов.

Относят к категории опасных коммуникаций, поэтому самостоятельное возведение без надлежащих знаний запрещено. Специалисты обязаны соблюдать технику безопасности во избежание серьезных последствий, которые могут навредить здоровью жильцов. Также не получится избежать подготовки всех документов для получения разрешения на возведение его для частного или дома. Как правило, чтобы обеспечить постоянную подачу топлива в квартире, данным вопросом занимаются отдельные компании, сотрудничающие с эксплуатационными организациями. При подборе материалов, также необходимо учитывать разработанные стандарты и правила применения. В противном случае, конструкция не прослужит длительный срок, либо появится повышенный риск возникновения аварийной ситуации на объекте.

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

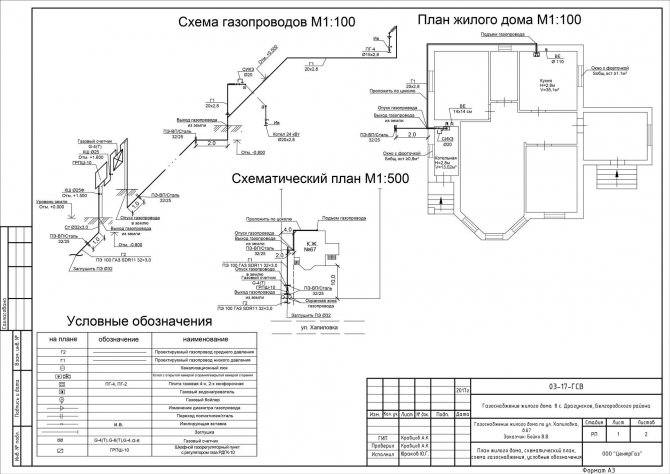

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

  • глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
  • глубина, на которой проходит центральная трасса;
  • расстояние от трубопровода до строения с учетом глубины отвода;
  • требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Монтаж внутренних газопроводов

Внутреннюю газовую сеть монтируют после устройства газового ввода в соответствии с проектом. До начала монтажа газо­провода на строящийся объект доставляют трубную заготовку, уком­плектованную арматурой и средствами крепления, и газовые приборы.

Монтаж газопровода начинают с разметки мест прокладки тру­бопровода. В монтаж внутренней газовой сети входит монтаж стояков, ответвлений и разводок.

Газопроводы внутри зданий монтируются из стальных труб. Трубы соединяют при помощи сварки. Резьбовые соединения применяют в местах установки отключающих устройств, контрольно-измеритель­ных приборов и различной арматуры. Резьбовые соединения уплот­няют на резьбе при помощи льняной пряди, которую пропитывают свинцовым суриком или белилами, разведенными на натуральной олифе. При монтаже внутренних газопроводов применяют в основном ручную электросварку и газовую сварку.

На трубы при монтаже систем газоснабжения должны иметься сертификаты заводов-изготовителей с выписками из сертификатов, подтверждающих соответствие их требованиям Госгортехнадзора.

На электроды, сварочную проволоку и другие сварочные мате­риалы должны иметься сертификаты или справки о принадлежности их к партии, имеющей сертификат. При отсутствии указанных доку­ментов использовать сварочные материалы не допускается.

При монтаже газопроводов применяют гнутые, сварные или штампованные отводы, изготовляемые по нормалям. Для резьбовых соединений применяют фитинги стальные или из ковкого чугуна.

Разборные соединения газопроводов помещают в местах, доступ­ных для осмотра и производства монтажных работ. Для удобства сборки и разборки труб предусматривают стоны после отключающих кранов, устанавливаемых на ответвлениях от стояков или на подвод­ках к газовым приборам (считая по ходу газа).

Заделывать сварные швы, фланцевые, резьбовые соединения и арматуру в стены и перегородки запрещается. Трубопроводы в мес­тах соединений их с арматурой и фасонными частями не должны иметь перекосов.

В кранах, устанавливаемых на горизонтальных и вертикальных газопроводах, ось пробки должна располагаться параллельно стене. Устанавливать кран упорной гайкой в сторону стены не допускается.

Стояки прокладывают в лестничных клетках или на кухнях в за­висимости от планировки помещений, как правило, строго верти­кально. Прокладывать стояки в жилых помещениях, в ванных ком­натах и санитарных узлах не разрешается.

Газовую сеть прокладывают открыто по оштукатуренным стенам, выполненным из любых материалов. Прокладывать газопроводы по фрамугам, наличникам, оконным или дверным коробкам, фанерным стенам и временным перегородкам не разрешается. Заделка газо­проводов в стены или прокладка в канале разрешается в особых слу­чаях в соответствии с утвержденным проектом.

Газопроводы в местах проходов прокладываются на высоте не менее 2,2 м от пола до низа трубы. При этом расстояние от потолка до верха трубы должно быть не менее 10 см.

При прокладке трубопроводов у стен соблюдают расстояния, обеспечивающие возможность осмотра и ремонта газопровода и ар­матуры, устанавливаемой на нем. Расстояние от стены до проклады­ваемого газопровода устанавливают проектом. В случае отсутствия таких указаний в проекте расстояние между трубой и стеной должно составлять не менее радиуса трубы, но не более 100 мм.

Глубина, ширина и другие требования

Прокладывать траншею для газопровода нужно на очищенной от посторонних предметов территории.

В городских условиях допустимо удаление кустов и деревьев с пути, рядом оставляют не менее 0,5 м для отброса земли.

Газовые коммуникации располагаются выше остальных (водопровод, канализация и пр.), поэтому глубокие канавы для них не нужны.

Если строительство ведётся вдоль действующего газопровода (например, от соседского участка), необходимо проставить отметки по факту его местонахождения с указанием глубины укладки.

Глубина колеи:

  • В местах прохождения автотранспорта, под бетоном, при возможном воздействии механических средств извне: не менее 0,9 м. Этот вариант подходит для городских условий, в местах прохождения автомагистралей. Учитывая состояние почвы, глубина здесь редко составляет меньше 1,2 метров.
  • На участках в лесистой местности, садовых, дачных, где нет вероятности повреждения грунта: не менее 0,6 м. Подходит для проведения коммуникаций в частные строения: дома, дачи, бани, постройки хозяйственного назначения. Если дом находится на частной территории.
  • Провод для сухого газа кладут на 1,2 м и глубже.

Есть зависимость от грунта:

  • торфяной, болотистый – 1,1 м;
  • песчаный – 1,2 м;
  • скальные породы – 0,6 м.

Параметры траншеи зависят и от диаметра самой трубы, и способа рытья. Конкретный размер указывается при составлении проекта. Если выкапывают грунт ковшом экскаватора, канава становится равной ему по ширине.

Откосы формируются вручную, размер зависит от состава почвы:

  • песчаная, супесь + 0,15 м;
  • глинистая, мерзлая, твёрдая +0,4 м.

Помимо личных габаритов газовой трубы, при расчётах учитывается местонахождение остальных коммуникаций.

Нюансы:

  • Телефонные бронированные и электрические кабели находятся не ближе чем в 0,5 м от прохождения газопровода. В противном случае возникает пожароопасность.
  • Электрокабели маслонаполненные с напряжением от 110 кВт, не ближе чем на 1 м.
  • Водопровод, канализационные трубы, каналы теплосети, небронированный телефонный кабель – не ближе 20 см.

Допускаются погрешности, если электрические кабели убраны в защитный футляр. Но ближе чем на 20 см расположение любых коммуникаций относительно газопровода запрещено. При этом сама труба с газом должна быть упакована в защитную оболочку в тех местах, где пересекается с теплотрассой, водоканалом или электросетями.

Два газопровода могут размещаться в одной траншее, расстояния между ними оставляют достаточное для проведения ремонтных работ в дальнейшем. Располагают их параллельно, допускается положение один выше. Места, где труба выходит или заходит в землю, также изолируются футляром.

Газопровод в частном доме

Осуществляем подключение, прокладку и монтаж газопровода в частных домах Москвы и Московской области по официальному договору с гарантией результата и соблюдением жестких сроков. Подготовим проект, пройдем все стадии согласования, проложим внешние подземные и внутренние газовые трубы и осуществим ввод газа в загородный дом. Предлагаем комплексные системы газификации.

Газопровод в частном доме – это не только залог бесперебойной работы системы отопления, но и возможность полного перехода на автономное энергоснабжение за счет установки газового генератора. Преимущества природного газа можно не перечислять, достаточно сказать, что на сегодняшний день ему нет альтернатив.

Но вот сам процесс подведения газа к частному дому довольно трудоемкий, многоэтапный и действительно затратный по времени

И как раз на первом этапе важно доверить газификацию вашего дома специалистам. Такое решение поможет избежать множества трудностей и, в конечном итоге, сэкономить не только время, но и бюджет семьи

Конечно, вы можете воспользоваться информацией, доступной в сети интернет, но должны при этом понимать, что сайты дают либо поверхностные советы, либо настолько запутанные ответы на вопросы, после изучения которых возникает мысль, что газифицировать можно только тот дом, в котором при строительстве учтены все нюансы будущего подведения. Но чаще всего необходимо провести газопровод в уже благоустроенный дом или коттедж. Поэтому здесь не обойтись без предварительного выездного обследования специализированной организацией. В случае заказа услуги проведения газопровода в частный дом в ГК «ЭНЕРГОГАЗ» вы получите самое бюджетное и эффективное решение по монтажу системы и использованию природного газа для отопления дома.

100%-я гарантия подключения частного дома к магистральному газопроводу!

Заключая договор с группой , вы получаете гарантию подключения газа к вашему коттеджу в четко установленные сроки.

Работы по прокладке газопровода в частном доме осуществляются под ключ: заключение официального договора, получение технических условий (договора на технологическое присоединение), разработка проекта газификации, согласование проекта со всеми заинтересованными инстанциями, строительство газопровода, сдача газопровода приемочной комиссии, заключение договоров на пуско-наладочные работы и техническое обслуживание, врезка и пуск газа.

Регион работы: Москва, а также Новая Москва, все районы Московской области (ближнее и дальнее Подмосковье). Заказать Контакты

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Перечисленные особенности важные – они снижают эксплуатационные расходы и делают газопровод более безопасным.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

  • подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
  • коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
  • атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

  • ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.
  • СНиП 2.03.11-85 – в этом документе указаны правила по защите надземных стальных трубопроводов.

В каждом из перечисленных документов повторяется требование о том, что меры по предотвращению коррозии обязательные.

Полиэтиленовые (полимерные) трубы удобны во всем, начиная с транспортировки. А главное они нейтральные к воздействию агрессивных грунтов и блуждающих токов, которые являются наиболее частыми причинами сокращения срока службы их стальных аналогов. Поэтому использовать их рекомендуют даже в отечественных профильных документах

Так в ГОСТ 9.602. 2005 написано, что укладка стальных труб любого газопровода невозможна, если они не покрыты защитным слоем, для создания которого используются:

  • битумные мастики;
  • каменноугольные мастики;
  • полимерные рулонные материалы;
  • полиэтиленовое напыление.

Более подробно вопрос изоляции стальных газопроводов мы рассмотрели в нашей статье: Изоляция стальных газопроводов: материалы для изоляции и способы их нанесения.

Для защиты от блуждающих токов используют катодную поляризацию. Она должна быть выполнена не позже 1 месяца с момента, когда стальной элемент конструкции был уложен в траншею.

Для надземных газопроводов борьба с коррозией должна начинаться еще на этапе проектирования. Так в СНиП 2.03.11-85 сказано, что даже конструкция опор должна быть разработана таким образом, чтобы уменьшить воздействие влаги, ее скопление. А также необходимо исключить скопление и застой агрессивных газов.

И без всего перечисленного газопровод к эксплуатации допущен не будет. То есть, защита от коррозии является не менее важным элементом создания газопровода, чем глубина траншей под газопровод при проведении трубы в частный дом или в любое другое здание.

Профессиональные услуги в сфере газификации частных домовладений

Процесс подключения частного дома к газовой магистрали сопряжен со многими правовыми и техническими нюансами. Среди них:

  • юридическое оформление земельного участка;
  • оформление прав на строение;
  • подготовка целого пакета документов для получения соответствующих разрешений на установку оборудования;
  • подготовка проекта и монтаж газа в частном доме;
  • разрешения на подсоединение к магистральной трубе, множество прочих технических и правовых моментов.

предоставляет домовладельцам Москвы и Московской области все услуги, связанные с газификацией объектов. Являясь давним и постоянным партнером ФГУП «МОСОБЛГАЗ» — одной из крупнейших газораспределительных компаний России, мы быстро и успешно решаем задачи любой степени сложности.

Когда все предварительные условия соблюдены и необходимые документы готовы, наступает очередь разработки проекта и проектной документации. Затем проводятся монтажные работы в соответствии с принятыми решениями по построению внутренней сети и полученными разрешениями на установку газового оборудования в доме, подключение к газовой магистрали.

В рамках каждого проекта и по желанию заказчика мы оказываем полный комплекс услуг, связанных с монтажом газопровода в частном доме, предоставляя цены и прайсы на них в соответствии с индивидуальными условиями договора и предварительно рассчитанной сметой.

Почему выгодно эксплуатировать трубы из полиэтилена

Прокладка газопровода из синтетических полиэтиленовых труб обеспечивает транспортировку топлива не хуже, чем конструкции, изготовленные из прочного металла. Стальные трубы универсальны, поэтому используются для создания любого вида. Плиэтилен может быть задействован только для подземных систем. Популярен полиэтилен ввиду стоимости.

Достоинства:

  1. Стойко переносят агрессивное воздействие окружающей среды: перепадам температуры, появлению и распространению коррозии
  2. Легкий монтаж. Если возникает необходимость подогнать трубу посредством резки, то материал это позволяет
  3. Не нужно создавать дополнительную защиту от воздействия иных химических элементов
  4. Не проводит электрический ток, что позволяет сократить риск возникновения аварийной ситуации
  5. Благодаря гладким внутренним стенкам, увеличивается пропускная способность, сокращает вероятность возникновения засоров
  6. Вес конструкции на порядок меньше, чем металлический вариант, что облегчает транспортировкиу и хранения
  7. Средний срок эксплуатации составляет 50 лет.


Рис 8. Полиэтиленовые трубы Несмотря на выше перечисленные преимущества, есть ряд ограничений, которые надо учитывать перед выбором:

  1. Не рекомендуется использовать в регионах, где в холодный период времени температурных режим может опуститься ниже -45 градусов
  2. Если необходимо транспортировать газ в сжиженном состоянии
  3. В районах, где существует угроза возникновения землетрясений амплитудой выше 7 баллов
  4. Если планируется сконструировать надземную конструкцию
  5. Если он будет проходить поблизости автомагистрали или железнодорожных путей
  6. Когда планируется транспортировать газ из наружной или внутренней системы.

Альтернативным, хорошим вариантом является эксплуатация труб из стали. Если выполнять все требования и правила в процессе эксплуатации, этот материал надолго сохранит надежность и не подастся деформации. Стальные – это универсальный вариант, подходящий для любого вида систем.


Рис 9. Устройство полиэтиленовой трубы
