Прокладываем газ к дому. В связи с этим возникло пару вопросов. 1. На какой глубине прокладывают газовые трубы к дому (трубы будут полиэтиленовые, потому что у меня центральная труба низкого давления идет). Дом находит в деревне, а газовая труба идет через дорогу. То есть мне по идее придется перекопать дорогу чтобы врезаться в трубу (дорога щебень и то уже мало что осталось от него)? 2. Я так понял что прокладывать по дому и в доме должна одна бригада, а непосредственно врезку в центральную магистраль должна делать другая бригада газовиков? 3. Как вариант, сосед говорит, что он пробивал через дорогу металлической трубой 50-й пока не уперся в газовую трубу, а потом возле нее раскопал приямок. Простите что так сумбурно описал ситуацию, но хотелось бы услышать ваши мысли. Может у кого-то что-то похожее было?

Chen

Рейтинг: 23

31 января 2015в 22:20

Во первых, у Вас должен быть проект на производство работ по прокладке газовых коммуникаций. В проектной документации указана глубина залегания наружной магистрали. Следовательно, траншею нужно копать исходя из этих данных. Выполнение наружных и внутренних работ может производить разная организация. Исполнительная документация на эти виды работ делается раздельно. Врезку в действующий газопровод выполняет эксплуатирующая организация типа горгаза. Вот такой расклад. Выводы за Вами.

SanyaK

Рейтинг: 14

18 июня 2015в 14:13

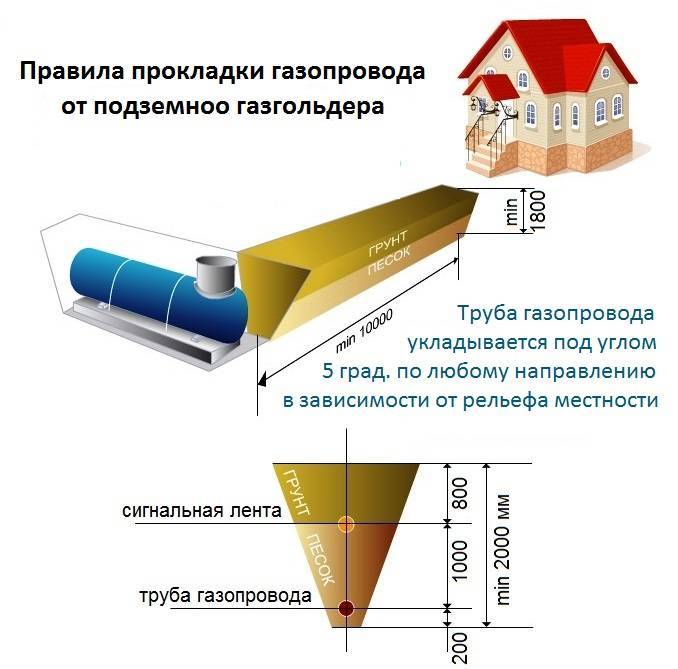

Чтобы определиться с глубиной траншеи, сначала нужно найти магистраль. Место, где она проходит, нужно уточнить у организации, которая будет вести работы, чтоб они показали, где копать приямок. или если сосед помнит, пусть он покажет

Нужно осторожно откопать магистраль и на этой же глубине делать траншею к дому. Осторожно, чтобы не пробить полиэтиленовую трубу

У нас прокладывали обычно на глубине от 80 см до 1 м. Редко глубже. Внутреннюю разводку и наружный полиэтиленовый газопровод действительно делают разные бригады, ведь внутри нужна сварка, а для полиэтилена другое оборудование. Прокол под дорогой можно, но под дорогу нужно прокладывать трубу в трубе. А можно и откопать, но тогда согласовать дату приезда работников, чтобы траншея долго открытая не стояла на дороге. В общем, начинайте с приямка около магистрали.

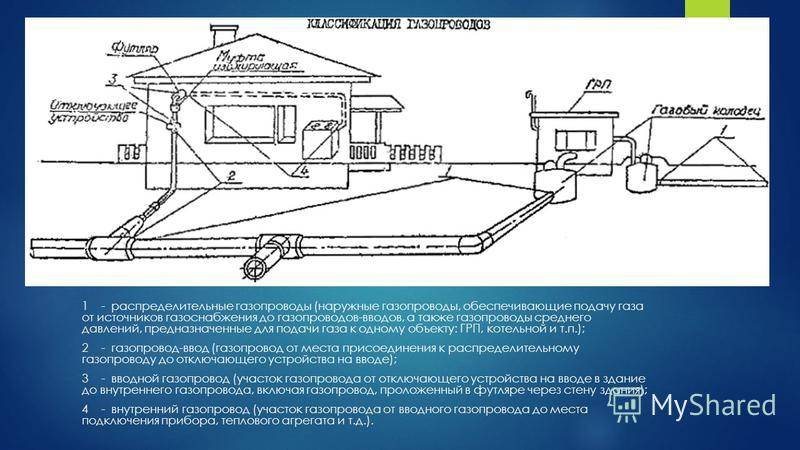

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

Строительство наружных газопроводов для газификации частных домов

Для газификации частных жилых домов к ним прокладывают наружные сети газоснабжения: для этого как правило, выбирают кратчайший путь и под землей протягивают газопроводные трубы диаметром до 32 мм. Для защиты трубопровода его покрывают битумными мастиками в сочетании со слоем бумаги. Глубина заложения трубопровода должна составлять, как минимум, 1,5 м.

Допускается и надземная прокладка трубопровода, но при этом должны строго соблюдаться определенные условия, поскольку приходится пересекать подъездные дороги и магистрали.

Однако в условиях высокой сейсмической активности газопровод тянут исключительно наземным путем.

Достигнув стен постройки, газовая магистраль приобретает вид стояка с фланцем, за которым монтируют запорную газовую арматуру.

Под газопроводом устраивают подушку из мало защемляющего грунта толщиной не менее 20 см и присыпают слоем толщиной не менее 30 см.

Для газоснабжения наружные газопроводы соединяют исключительно электросваркой (газовая сварка разрешена к использованию только для наземного газопровода диаметром до 100 мм и с давлением до 0,3 МПа), после которой сварочные швы зачищают, проверяют их качество и изолируют. К сварным швам предъявляются строгие требования. Они должны быть плотными, непровары независимо от их глубины и протяженности считаются браком и не допускаются.

Фундамент здания до ближайшего сварного стыка должно отделять не менее 2 м.

ОСОБЕННОСТИ

При монтаже газовой системы надо установить датчики, которые в случае утечки газа должны его перекрыть. По существующим нормам цистерну надо размещать как минимум в десяти метрах от дома. Поэтому на участке в шесть соток газгольдер поставить проблемно. Впрочем, такую систему можно использовать на несколько домов, выделив общий участок в отдалении от построек. Б

ольшинство фирм, устанавливающих газгольдеры, требуют, чтобы сжиженный газ покупали лишь у определенных поставщиков. Мол, иначе они не гарантируют нормальной работы оборудования. Но в отличие от цен на бензин государство не регулирует стоимость такого газа.

ОСТОРОЖНО

«Примерно 20 процентов газгольдеров в стране — восстановленные», — предупреждает Алексей Васильев, представитель Общества защиты прав потребителей. Отработанные газгольдеры закупают в Европе как металлолом.

В России с цистерны снимают старое антикоррозийное покрытие и наносят новое. Такая емкость стоит в два‑три раза дешевле.

«Неспециалисту отличить старый газгольдер от нового сложно, — говорит Васильев. — На оболочке восстановленных цистерн всегда есть участок, обычно круговой формы, который вскрывали, чтобы обработать цистерну изнутри, а потом заваривали заново».

Но как поведет себя такой газгольдер под давлением сжиженного газа, всегда загадка. Поэтому лучше не рисковать и не экономить.

0,5 миллиона рублей в среднем стоит оборудование и монтаж системы автономной газификации. 1‑1,5 миллиона стоит монтаж оборудования и подключение к магистральному газопроводу. От 2 до 20 тысяч литров емкость газовой цистерны. В зависимости от своих нужд (дом используется летом или круглый год) заправлять цистерну придется один-два раза в год.

Срок службы газгольдера — 30‑50 лет.

4 рублей/литр стоит газ из магистрального трубопровода.

Круглогодичное отопление дома в 200 квадратных метров обойдется в 30-40 тысяч рублей.

15 рублей/литр в среднем стоит газ при заправке автономной системы.

Круглогодичное отопление дома в 200 квадратных метров обойдется примерно в 150 тысяч рублей.

Когда проект газификации готов

Обязательным условием перехода от проектного этапа к строительно-монтажным работам является согласование проекта с техотделом газовой службы. Обычно эта процедура выполняется в течение 2 недель.

Выбор подрядчика и заключение договора

После согласования к проекту должны быть приложены:

• смета на выполнение работ, предусмотренных проектом;
• договор о техническом надзоре;
• акт об обследования каналов дымовой вентиляции, составленный и подписанный представителем службы ВДПО.

Когда весь перечень необходимых документов на руках, можно переходить к обустройству. Как правило, любая проектная организация располагает лицензией на строительно-монтажные работы. Если такая лицензия отсутствует, придется озаботиться поиском подрядчика.

Поскольку именно монтажная организация будет нести ответственность за строительство и сдачу газопровода желательно:

• проверить лицензию на проведение газификации;
• посмотреть прочие разрешительные документы;
• убедиться в наличии соответствующих допусков у сотрудников.

Перед заключением договора нужно согласовать и утвердить сроки монтажа, которые следует зафиксировать в договоре.

При выполнении монтажа под рукой должны быть средства пожаротушения, предназначенные для пожаров класса «С» (горение газов)

В соглашении на выполнение работ, кроме прочих обязательств, обязательно должны быть зафиксированы следующие условия:

• наличие у сотрудников организации, работающих на объекте, защитного экрана, оберегающего стены от нагрева, и всех необходимых средств пожаротушения;
• выдача заказчику на руки исполнительно технических документов сразу после выполнения расчетов по предусмотренным в проекте работам;
• обязательство исполнителя выполнить монтаж в оговоренные сроки, в соответствии с установленными нормами и необходимым уровнем качества;
• обязанность подрядчика своевременно составлять всю предусмотренную исполнительно-техническую документацию.

Исполнитель должен предоставить заказчику, указанные документы, после выполнения монтажных работ, до посещения комиссией по приему-сдаче объекта.

Сдача газопровода в эксплуатацию

Сдача готового газопровода осуществляется в присутствии комиссии, в которую входят представители подрядчика, газовой службы и сам заказчик. В процессе приемки необходимо проверить наличие всего оборудования, предусмотренного проектом, правильность его установки и подключения.

Комиссия принимает работы от 2 недель до месяца. Если недостатков не выявлено представитель газовой службы выдает квитанцию на оплату, которую заказчик оплачивает, а копию документа передает подрядчику.

После приемки готового газопровода счетчик системы обязательно пломбируется в присутствии заказчика

Исполнитель передает в газовую службу всю техническую документацию, где она хранится весь период эксплуатации. По результатам работы комиссии в течение 3 недель газовая служба должна опломбировать счетчик, после чего система считается готовой к подаче газа.

Соглашение с Горгазом регламентирует обслуживание системы, за которое будет отвечать эта служба. Оно и является основанием для подачи газа.

Помимо заключения договора, потребуется пройти инструктаж по технике безопасности. Он проводится в офисе компании либо по месту жительства специалистом с соответствующим допуском. В любом случае после инструктажа заказчик должен подтвердить пройденный инструктаж подписью в журнале учета.

Запуск и наладка системы

Врезку осуществляет соответствующая служба, процедура является платной, проводится в заранее оговоренные сроки, когда все оборудование прошло приемку и признано функциональным.

Врезка в главную трубу под давлением должна выполняться специалистами с использованием соответствующего оборудования

После этого проводится испытательный запуск, проверка приборного оборудования и счетчика на наличие утечек.

Окончательную отладку оборудования и запуск проводит организация-поставщик оборудования, с которой имеется соглашение по обслуживанию:

• выполняется запуск системы;
• проводится ее настройка на оптимальный режим функционирования;
• представитель компании обязан пояснить все нюансы работы оборудования, правила его эксплуатации.

В случаях, когда замечены сбои в работе и другие неполадки, запуск приостанавливается до их устранения.

Если все в порядке и запуск прошел успешно, подписывается двусторонний акт, подтверждающий выполнение работы.

О расценках на подключение газа к частному дому и финансовых расходах на ввод системы в эксплуатацию читайте в этой статье.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

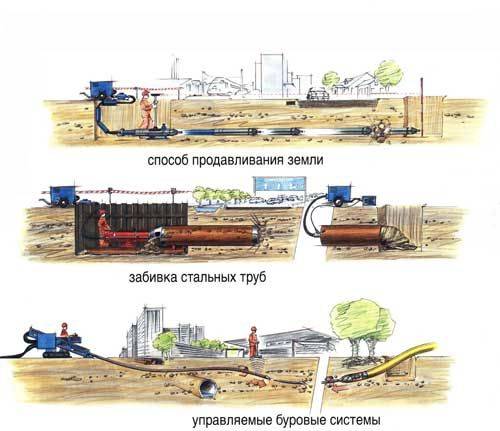

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Перечисленные особенности важные – они снижают эксплуатационные расходы и делают газопровод более безопасным.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

• подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
• коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
• атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

• ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.
• СНиП 2.03.11-85 – в этом документе указаны правила по защите надземных стальных трубопроводов.

В каждом из перечисленных документов повторяется требование о том, что меры по предотвращению коррозии обязательные.

Полиэтиленовые (полимерные) трубы удобны во всем, начиная с транспортировки. А главное они нейтральные к воздействию агрессивных грунтов и блуждающих токов, которые являются наиболее частыми причинами сокращения срока службы их стальных аналогов. Поэтому использовать их рекомендуют даже в отечественных профильных документах

Так в ГОСТ 9.602. 2005 написано, что укладка стальных труб любого газопровода невозможна, если они не покрыты защитным слоем, для создания которого используются:

• битумные мастики;
• каменноугольные мастики;
• полимерные рулонные материалы;
• полиэтиленовое напыление.

Более подробно вопрос изоляции стальных газопроводов мы рассмотрели в нашей статье: Изоляция стальных газопроводов: материалы для изоляции и способы их нанесения.

Для защиты от блуждающих токов используют катодную поляризацию. Она должна быть выполнена не позже 1 месяца с момента, когда стальной элемент конструкции был уложен в траншею.

Для надземных газопроводов борьба с коррозией должна начинаться еще на этапе проектирования. Так в СНиП 2.03.11-85 сказано, что даже конструкция опор должна быть разработана таким образом, чтобы уменьшить воздействие влаги, ее скопление. А также необходимо исключить скопление и застой агрессивных газов.

И без всего перечисленного газопровод к эксплуатации допущен не будет. То есть, защита от коррозии является не менее важным элементом создания газопровода, чем глубина траншей под газопровод при проведении трубы в частный дом или в любое другое здание.

Правила и технология

Создание – это длинный процесс, который разделяют на несколько этапов с соблюдением норм, техники безопасности и иных аспектов. Включается подготовительная стадия, на которой осуществляется разработка плана со всеми необходимыми работами. Это первый этап, являющийся основой для проведения монтажа труб. Разработанная схема должна содержать информацию о климатически условиях, какой грунт присутствует, разметка участка, где планируется его внедрить.

На втором этапе происходит установка системных коммуникаций для будущего газопровода с последующими пусконаладочными работами.

Третий этап является заключительным, где происходит проверка и контроль смонтированной системы. Как правило, перед запуском происходит ее тестирование, все ли элементы герметично соединены между собой во избежание возможных утечек. Проверка гидравлики должна быть сделана только после того, как будут зафиксированы все составляющие элементы.

Еще один аспект, заслуживающий внимание, это огнеопасность конструкции, поэтому поблизости категорически запрещается начинать строительные работы иных объектов. Как правило, охранная зона обозначается специальными столбиками. Рис

10 Схема монтажа

Рис. 10 Схема монтажа

Пакет разрешительных документов

Перечень таких документов нельзя составить без привязки к конкретному строению, его состав зависит от множества нюансов. Например, когда газовым коммуникациям предстоит путь через участки соседей, придется получить разрешение от их владельцев.

Конкретный список можно уточнить в проектной организации, но в большинстве случаев требуются:

1. Копии удостоверений личности всех собственников.
2. Свидетельство, подтверждающее право собственности на землю и размещенные на ней строения.
3. Акт проверки помещений, в которых планируется монтаж. Осмотр проводится представителем Службы внутридомового газового оборудования (СВДГО).
4. Разрешение на газификацию, подтверждающее техническую возможность осуществления этих действий. Документ оформляется Архитектурно-проектным управлением и заверяется его главой.
5. Технические условия на газификацию дома, которые выдает Горгаз.

К перечисленным документам обязательно прилагается техпаспорт из Бюро технической инвентаризации вместе с масштабированной картой участка со всеми строениями, которые планируется газифицировать. Также понадобится, заверенная в газовой службе, схема всех коммуникаций и проектируемого газопровода.

Вариант графического приложения для газификации жилого дома, который потребуется включить в пакет разрешительных документов

Подготовленный пакет предоставляется сотрудникам выбранной проектной организации. На его основании разрабатывается проект газификации с учетом всех особенностей участка и расположенных на нем строений.

Монтаж внутренних газопроводов

Внутреннюю газовую сеть монтируют после устройства газового ввода в соответствии с проектом. До начала монтажа газо­провода на строящийся объект доставляют трубную заготовку, уком­плектованную арматурой и средствами крепления, и газовые приборы.

Монтаж газопровода начинают с разметки мест прокладки тру­бопровода. В монтаж внутренней газовой сети входит монтаж стояков, ответвлений и разводок.

Газопроводы внутри зданий монтируются из стальных труб. Трубы соединяют при помощи сварки. Резьбовые соединения применяют в местах установки отключающих устройств, контрольно-измеритель­ных приборов и различной арматуры. Резьбовые соединения уплот­няют на резьбе при помощи льняной пряди, которую пропитывают свинцовым суриком или белилами, разведенными на натуральной олифе. При монтаже внутренних газопроводов применяют в основном ручную электросварку и газовую сварку.

На трубы при монтаже систем газоснабжения должны иметься сертификаты заводов-изготовителей с выписками из сертификатов, подтверждающих соответствие их требованиям Госгортехнадзора.

На электроды, сварочную проволоку и другие сварочные мате­риалы должны иметься сертификаты или справки о принадлежности их к партии, имеющей сертификат. При отсутствии указанных доку­ментов использовать сварочные материалы не допускается.

При монтаже газопроводов применяют гнутые, сварные или штампованные отводы, изготовляемые по нормалям. Для резьбовых соединений применяют фитинги стальные или из ковкого чугуна.

Разборные соединения газопроводов помещают в местах, доступ­ных для осмотра и производства монтажных работ. Для удобства сборки и разборки труб предусматривают стоны после отключающих кранов, устанавливаемых на ответвлениях от стояков или на подвод­ках к газовым приборам (считая по ходу газа).

Заделывать сварные швы, фланцевые, резьбовые соединения и арматуру в стены и перегородки запрещается. Трубопроводы в мес­тах соединений их с арматурой и фасонными частями не должны иметь перекосов.

В кранах, устанавливаемых на горизонтальных и вертикальных газопроводах, ось пробки должна располагаться параллельно стене. Устанавливать кран упорной гайкой в сторону стены не допускается.

Стояки прокладывают в лестничных клетках или на кухнях в за­висимости от планировки помещений, как правило, строго верти­кально. Прокладывать стояки в жилых помещениях, в ванных ком­натах и санитарных узлах не разрешается.

Газовую сеть прокладывают открыто по оштукатуренным стенам, выполненным из любых материалов. Прокладывать газопроводы по фрамугам, наличникам, оконным или дверным коробкам, фанерным стенам и временным перегородкам не разрешается. Заделка газо­проводов в стены или прокладка в канале разрешается в особых слу­чаях в соответствии с утвержденным проектом.

Газопроводы в местах проходов прокладываются на высоте не менее 2,2 м от пола до низа трубы. При этом расстояние от потолка до верха трубы должно быть не менее 10 см.

При прокладке трубопроводов у стен соблюдают расстояния, обеспечивающие возможность осмотра и ремонта газопровода и ар­матуры, устанавливаемой на нем. Расстояние от стены до проклады­ваемого газопровода устанавливают проектом. В случае отсутствия таких указаний в проекте расстояние между трубой и стеной должно составлять не менее радиуса трубы, но не более 100 мм.

Газовые магистрали из полимеров

Для надземных вариантов газификации рекомендуется использовать трубы из низколегированных стальных сплавов, которые устойчивы к внешним воздействиям.

Особенности пластиковых конструкций

Подземная укладка допускает применение труб из полипропилена, что позволяет сэкономить на стоимости монтажа и обеспечить ряд других преимуществ.

Плюсы обусловлены, в первую очередь, свойствами материала:

• высокая антикоррозийная устойчивость, которая положительно влияет не только на стоимость монтажа, но и уменьшает эксплуатационные расходы;
• легкость обработки — материал хорошо режется, поддается сварке, что упрощает монтаж;
• идеально ровная внутренняя полость обеспечивает хорошие пропускные свойства, особенности материала позволяют избежать их снижения в процессе использования;
• отсутствие чувствительности к электротокам, что обеспечивает высокую безопасность, снимает необходимость в дополнительной защите.

Помимо перечисленных плюсов, такие трубы обладают высоким уровнем гибкости, который позволяет их использовать при горизонтальном бурении.

Полипропиленовые трубы постепенно вытесняют металлические аналоги, благодаря высокой надежности и долговечности

К этому следует добавить небольшую массу, которая в несколько раз ниже стального аналога. Важным преимуществом является срок службы, составляющий около 50 лет. Все это время система работает без потери заданных характеристик.

Ограничения на использование труб

Несмотря на высокую устойчивость к внешним воздействиям, такие трубы можно применять далеко не всегда. Существует ряд ограничений, при которых их укладка не допускается.

К ним относятся:

• климатические условия, при которых температура опускается меньше 45 °C, что приводит к промерзанию грунта и стенок отвода;
• применение сжиженных вариантов углеводорода;
• высокая сейсмоактивность магнитудой более 7 баллов, когда отсутствует возможность для ультразвукового контроля целостности шовных соединений.

Кроме этого, материалы из полипропилена нельзя использовать для создания надземных коммуникаций всех видов, включая обходные участки через преграды природного или рукотворного характера.

Магистрали и отводы от них, проходящие над дорогой или иными препятствиями, должны быть выполнены только из металла

Исключается их прокладка через тоннели, коллекторы, каналы. Для ввода системы в дом и разводки по нему применяются только стальные аналоги.

Дополнительные рекомендации по выбору труб для прокладки газопровода приведены в статье – Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант
