Приточно-вытяжная вентиляция с рекуперацией тепла: принцип действия, обзор достоинств и недостатков

Принцип работы приточно-вытяжной вентиляции

В системе приточно-вытяжной вентиляции есть два потока воздуха: приток и отток.

Приток — это поступление свежего воздуха с улицы. Установка забирает свежий воздух, пропускает через воздушный фильтр, очищает, подогревает с помощью рекуператора и доставляет его в помещения дома.

Отток — это забор и отведение отработанного воздуха из помещений дома. Установка собирает влажный спертый воздух из всех помещений, пропускает его через систему рекуперации, где забирает необходимое для подогрева входящего воздуха количество тепла, а затем выбрасывает охлажденный отработанный воздух на улицу.

Оба потока воздуха циркулируют в системе одновременно, но при этом они нигде не смешиваются. Они подходят максимально близко друг к другу только в самой установке, где происходит теплообмен — горячий отработанный воздух, выходя из дома, отдает 90% своего тепла входящему потоку. Таким образом практически полностью отпадает необходимость в стандартном (батареи, теплые полы и т.п.) подогреве холодного воздуха. В традиционном же варианте вы нагреваете батареи (теплые полы), которые греют воздух, это на 90% дороже, чем принудительная вентиляция с рекуператором — деньги посчитайте сами.

Пример: В доме температура +27 ‘С, на улице -13 ‘С. Воздух из дома и с улицы поступает в установку, где происходит теплообмен. После процесса рекуперации тепла воздух с улицы поступает в помещения нагретым до +25 ‘С, в то время, как отработанный воздух выводится из помещения охлажденным до -11 ‘С. Энергозатраты на весь процесс практически нулевые!

На что стоит обратить внимание при выборе?

При этом учитывается местный климат

Например, противоточные пластинчатые агрегаты больше подходят для умеренной климатической зоны; Для дома важно выбрать модель с наименьшим потреблением энергии. Вентиляторы используют большую часть потребляемой ими энергии
При выборе необходимо обратить внимание на мощность устройства; Необходимо обратить внимание на площадь поверхности фильтрующего материала

Благодаря большой площади поверхности, более длительный срок службы и меньшее потребление энергии
Загрязненный фильтр увеличивает потребление энергии; Необходимо обратить внимание на фильтры. Самые простые фильтры G3 очищают только крупную грязь. Более качественные фильтры M5 могут задерживать крупную пыль. Высший класс F7: удаляет все, включая мелкую пыль; Мощность установки должна соответствовать потребностям и размерам помещения. Интенсивность зависит от количества и частоты изменения воздушного потока. Мощность приблизительно равна объему помещения; Контроль системы рекуперации имеет важное значение при выборе. Автоматизация предлагает широкий спектр возможностей. Он работает в соответствии с требованиями: легко запрограммировать нужный режим. Уровень интенсивности может быть изменен в любое время с помощью недельной программы.

Основные советы помогут вам выбрать лучший и наиболее подходящий рекуператор. Производительность также зависит от качества установки и правильной эксплуатации.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Тп – Тн) / (Тв – Тн)

В которой:

  • Тп – температура поступающего воздуха внутрь помещения;
  • Тн – температура наружного воздуха;
  • Тв – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Тв – Тн)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Цены на рекуператоры

В поисках рекуператора мы встретим устройства стоимостью от трех до дюжины тысяч рублей

Что мы получаем, заплатив больше? Вероятно, продукт уважаемой марки, но это не должно быть гарантией того, что устройство будет соответствовать нашим ожиданиям. Обратите внимание на детали его реализации. Например, герметичность его корпуса, его жесткость и хорошая тепло- и звукоизоляция очень важны

В этом отношении самые дешевые продукты определенно уступают более дорогим.

Рекуператор обычно работает в течение всего года без перерывов, поэтому обязательно используйте вентиляторы хорошего качества, желательно от известного производителя. Они должны быть не только долговечными, но и тихими и энергосберегающими. Бывает, что по привлекательным ценам предлагаются устройства, которые потребляют столько электричества, что его стоимость сокращает экономию за счет рекуперации тепла более чем вдвое. Конечно, насколько велика эта экономия, зависит, прежде всего, от эффективности теплообменника.

Интересно, является ли его стоимость, заявленная продавцом, надежной. Что касается продукции неизвестных брендов, часто случается, что в этом направлении не проводилось никаких исследований. Немногие рекуператоры способны восстанавливать почти 90% тепла и являются устройствами, относящимися к самым дорогим. Дешевые продукты с заявленной эффективностью 90% фактически восстанавливают почти вдвое меньше.

Способ защиты рекуператора от замерзания оказывает большое влияние на эффективность. В более дорогих устройствах для этой цели используются современные системы управления, благодаря которым снижается эффективность рекуперации тепла при отрицательной температуре. Платить за это, разумеется, не имеет смысла, если мы намерены создать наземный теплообменник. Но тогда вы должны быть готовы к дополнительным расходам от четырех до почти десяти тысяч рублей в зависимости от того, из каких материалов мы это сделаем (самые дорогие – это специальные трубы с антибактериальным покрытием) и к каким трудностям, связанным с геологическими условиями или небольшим пространством, мы столкнемся.

Проектирование ПВУ

При проектировании системы вентилирования необходимо определить тип этого устройства, так как не каждому владельцу может подойти его мощность и количество затрачиваемой электроэнергии. В связи с этим, если нет необходимости принудительного проветривания, то лучше установить естественную вентиляцию.

Каждая система вентиляции имеет свои нормативные параметры объёмов воздуха, пропускаемого за 1 час:

  • для естественного варианта эта норма составляет 1м³/ч;
  • для принудительного — в пределах от 3 до 5 м³/ч.

Когда проектируется вентиляционная система для больших помещений, то целесообразно устанавливать принудительное вентилирование.

Проектирование и установка вентиляционных систем является технически сложным процессом, включающим в себя несколько этапов:

  1. Первый этап состоит из составления чертежей и сбора данных о планировке помещений. На основании установленных сведений подбирается вид вентиляционной системы, и определяется мощность оборудования.
  2. На втором этапе производятся необходимые расчёты по объёмам воздухообмена, каждого помещения в доме. Это ответственный момент проектирования, так как неправильные расчёты, в дальнейшем, станут причиной застоялого воздуха, появления плесени и грибков и ощущения духоты.
  3. Третий этап заключается в проведении расчётов сечений для воздуховодов. Это тоже немаловажный момент, так как неправильные вычисления станут причиной малой эффективности всей системы, несмотря на дорогостоящее оборудование. Поэтому проведение расчётов лучше доверить специалистам, чем делать это самому. Для правильного вычисления размера воздуховодов руководствуются основными правилами:
  • в естественной вытяжке скорость воздушного потока должна соответствовать 1м/с;
  • в воздушных каналах, оборудованных вентиляторами, этот параметр равен 5 м/с;
  • в ответвлениях воздуховодов скорость воздушных масс — 3 м/с.
  1. На четвёртом этапе составляется схема вентиляционной системы с указанием разделительных клапанов. Цель этого этапа правильно распределить заслоны предотвращающие распространение дыма и огня при пожаре.
  2. Пятый этап заключается в согласовании выбранной системы с действующими нормативными документами и правилами установки и размещения. Готовый проект вентиляционной системы необходимо обязательно утвердить пожарной, санитарно-гигиенической и архитектурной организации. Получение разрешений от всех этих служб и государственных органов даёт право на монтаж.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C* ρ(в-ха) * (tвн-tср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

  1. Нагрев приточного воздуха электрическим нагревателем;
  2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
  3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц1=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N(эл.нагр) = Q – Qрек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц= S * 24 * N(эл.нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:Sг.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц3 = S(г.в.)  *  Q(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагревательЭлектрический нагреватель+ рекуператор Водяной нагреватель
107 389,6 руб42 998,6 руб 26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

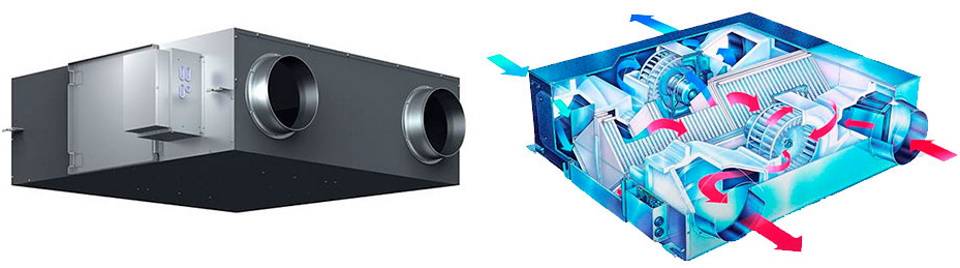

Приточно-вытяжные установки с рекуперацией тепла

Приточно-вытяжные установки с рекуперацией тепла – вентиляционное оборудование, предназначенное для нагнетания в помещения свежего воздуха с улицы и одновременного удаления старого, отработанного воздуха с низким содержанием кислорода. Приточный воздух нагнетается в наружную камеру при помощи вентилятора, а затем через диффузоры распределяется по помещениям. Вытяжной вентилятор удаляет отработанный воздух через специальные клапаны.

Основная проблема интенсивного воздухообмена с помощью приточно-вытяжной вентиляции – высокие теплопотери. Для их минимизации были разработаны приточно-вытяжные установки с рекуперацией тепла, позволившие снизить теплопотери в несколько раз и на 70-80% сократить затраты на отопление помещений. Принцип работы подобных установок заключается в утилизации тепла исходящего воздушного потока путем его передачи приточному.

При оборудовании объекта приточно-вытяжной установкой с рекуперацией тепла теплый отработанный воздух отбирается через воздухозаборники, расположенные в наиболее влажных и загрязненных помещениях (кухнях, ванных, санузлах, хозяйственных помещениях и пр.) Перед тем, как покинуть здание, воздух проходит через теплообменник рекуператора, передавая тепло входящему (приточному) воздуху. Нагретый и очищенный приточный воздух поступает по воздуховодам внутрь помещений через спальни, гостиные, кабинеты и т.п. За счет этого осуществляется постоянная циркуляция воздуха, при этом поступающий воздух нагревается за счет тепла, отдаваемого вытяжным воздухом.

Типы рекуператоров

Приточно-вытяжные установки могут оснащаться несколькими типами рекуператоров:

  • пластинчатые рекуператоры – одна из самых распространенных конструкций рекуператоров. Теплообмен осуществляется путем прохождения приточного и вытяжного воздуха через ряд пластин. При работе в рекуператоре может образовываться конденсат, поэтому пластинчатые рекуператоры дополнительно оснащаются отводом для конденсата. Эффективность теплообмена достигает 50-75%;
  • роторные рекуператоры – теплообмен осуществляется посредством вращающегося ротора, а его интенсивность регулируется скоростью вращения ротора. У роторного рекуператора высокая эффективность теплообмена – от 75 до 85%;
  • менее распространенные типы – рекуператоры с промежуточным теплоносителем (в его роли выступает вода или водно-гликолевый раствор) с эффективностью до 40-60%, камерные рекуператоры, разделенные на две части заслонкой (эффективность до 90%) и тепловые трубки, заполненные фреоном (эффективность 50-70%).

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

  • низкий уровень шума;
  • нет необходимости во внешних трубопроводах или выносных блоках;
  • простота эксплуатации.
  • малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

  • компрессор и конденсаторный блок;
  • блок водяного охлаждения;
  • комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Разновидности

Выпускаются различные варианты конструктивного решения теплообмена между холодным и нагретым воздухом с отличительными особенностями, определяющими их основное предназначение.

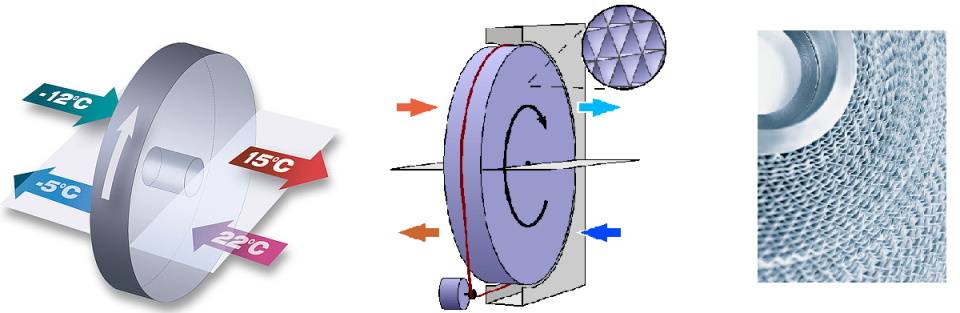

Роторный

Функционирует на основе вращательного элемента теплообменника. Внутри конструкции несколько слоёв гофрированного металла с большой теплоёмкостью. При вытяжке происходит аккумулирование тепла с передачей потоку с улицы. Изменение мощности теплоотдачи устанавливается числом оборотов.

Виды роторных агрегатов:

  • гигроскопические (энтальпийные) с поглощающими (сорбирующими) возможностями покрытия, способными утилизировать конденсат и скрытое тепло;
  • сорбционные на основе инновационного материала – силикагеля, с хорошими впитывающими влагу свойствами;
  • конденсационные с алюминиевым ротором, переносящим только тепло;
  • с эпоксидным слоем для защиты от воздействия химических элементов или солей на химпроизводстве, в бассейне и пр.;
  • с антибактериальным покрытием.

Достоинства:

  • поддержание комфортного уровня влажности;
  • невосприимчивость к морозам без необходимости оттаивания с отводом конденсата;
  • низкие энергозатраты;
  • полная автоматизация процесса;
  • высокий КПД до 87%.

Недостатки:

  • более сложная конструкция с постоянным обслуживанием электромотора, барабана и привода;
  • возможность смешивания потоков;
  • необходимость подключения к источнику питания;
  • повышенный уровень шумности;
  • необходимость постоянного контроля состояния фильтров.

Пластинчатый

Основу конструкции теплообменника составляют тонкостенные панели с загнутыми краями и загерметизированными полиэфирной смолой соединениями. Очередность пропуска воздушных потоков обеспечивается определёнными углами загиба. Для изготовления пластин используются:

  • алюминиевые сплавы, медь или латунь с хорошей теплопроводностью и антикоррозийными свойствами;
  • полимерные пластмассы с малым весом, высокой теплопроводностью и влагоустойчивостью;
  • целлюлоза.

Достоинства:

  • небольшие габариты и вес;
  • высокая надёжность;
  • долгий срок службы;
  • хорошая ремонтопригодность;
  • простое техническое обслуживание;
  • небольшая цена.

Недостатки:

возможное образование конденсата с риском образования наледи между пластинами при морозах.

Мембранный

Представляет собой разновидность пластинчатого устройства, в котором используются встроенные пластины (мембраны) из специального полимерного материала.

Достоинства:

  • передача влаги из вытяжного воздуха в приточный;
  • недопущение образования конденсата;
  • препятствование возникновению наледи.

Парокомпрессионный

Перенос тепла в низкокипящем хладагенте осуществляется тепловым насосом, интегрированном в вентиляционное оборудование. Оребрённые теплообменники, соединённые фреоновой магистралью с компрессором, размещаются в приточном и вытяжном каналах. Дополнительные затраты электроэнергии в данном случае не требуются, но на обогрев работает только при больших температурных перепадах.

Достоинства:

способность извлечения скрытого тепла.

Недостатки:

  • невысокий КПД;
  • большие габариты;
  • необходимость дополнительного насоса;
  • повышенная шумность;
  • большая цена.

Камерный

Встреча потоков происходит в общей камере, разделённой заслонкой. По прошествии времени одна половина камеры нагревается, регулировочный элемент разворачивается, а направление потока меняется. Затем процесс повторяется. Эффективность оборудования достигает 80%.

Достоинства:

  • небольшие габариты;
  • простая конструкция;
  • долгий срок службы.

Недостатки:

  • возможность смешивания потоков;
  • загрязнённость поступающего воздуха;
  • передача наружных запахов.

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

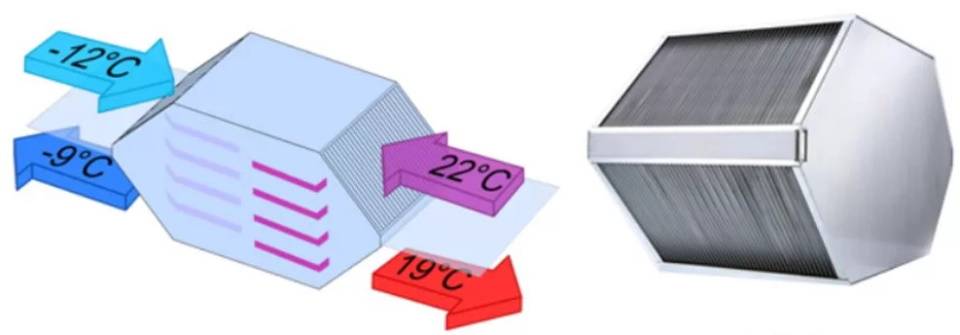

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

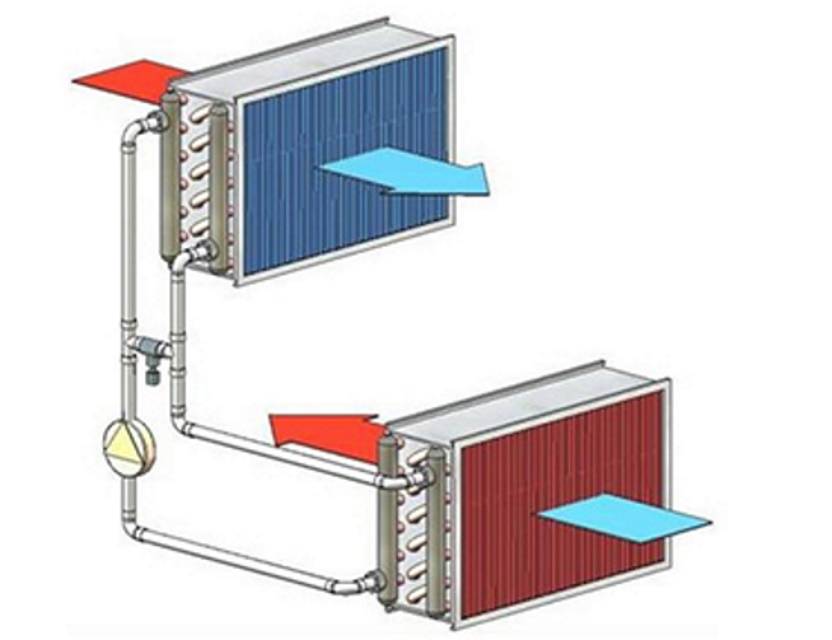

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

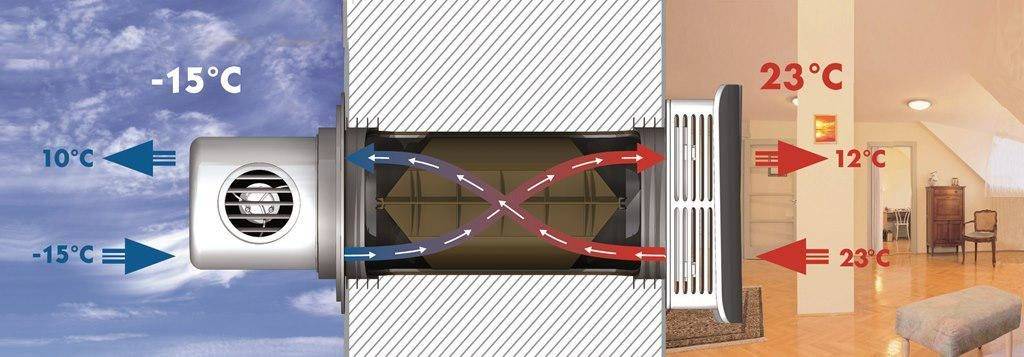

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Воздухозаборник и дефлектор системы принудительной вентиляции

Воздухозаборную решетку приточной вентиляции обычно располагают в наружной стене дома или на крыше. Место расположения воздухозабора выбирают, исходя из следующего:

  • Расстояние между воздухозаборным отверстием и дефлектором, через который выбрасывается воздух вытяжной вентиляцией, должно быть не менее 10 м. Такое же расстояние следует выдержать от дымохода, канализационного стояка и других источников запахов и загрязнений воздуха.
  • Воздухозаборник размещают на высоте не менее 1,5м от поверхности земли и на 0,5м выше снегового покрова.
  • Отверстие воздухозаборника обязательно закрывают сеткой, для защиты от проникновения в воздуховод птиц, насекомых, листьев и пр.

Все более популярным становится устройство воздухозабора через грунтовый теплообменник.

Вентиляторы

Движение воздуха обеспечивают вентиляторы — приточный и вытяжной, хотя можно встретить системы с интегрированным приточно-вытяжным вентилятором, который работает от одного двигателя. В простых моделях вентиляторы имеют три уровня оборотов: нормальный, пониженный (используется для работы ночью или в отсутствие жильцов, если это дом или квартира) и максимальный (используется, когда нужен самый высокий уровень воздухообмена). Некоторые современные модели вентиляторов имеют гораздо больше степеней скорости, что позволяет лучше удовлетворить потребности пользователей системы в разных степенях интенсивности вентиляции.

Работой вентиляторов можно управлять автоматически. Панели управления, как правило, устанавливаются внутри помещений в местах, удобных для пользования ими. Временные программаторы обеспечивают установление режима скорости вращения вентиляторов в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умного дома» и управляться центральным компьютером. Работа рекуператора также может зависеть от уровня влажности в помещениях (для этого необходим монтаж соответствующих датчиков) и даже уровня углекислого газа.

Поскольку система вентиляции должна работать круглые сутки, высокое качество вентиляторов является чрезвычайно важной особенностью приточно-вытяжной установки

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.
