ТЭНы для отопления: виды, принцип действия, правила подбора оборудования

Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

Определение коэффициента полезного действия нагревателя

Лабораторная работа №3

Определение удельного сопротивления проводника

Прохождение электрического тока по проводнику сопровождается нагреванием проводника. Этот факт можно истолковать как результат противодействия направленному движению зарядов в проводнике. Количественной мерой этого противодействия служит величина R, называемая электрическим сопротивлением

Опыт показывает, что

(1)

где

— длина проводника, — площадь поперечного сечения проводника.

Коэффициент

служит характеристикой вещества и называетсяудельным сопротивлением. В системе СИ удельное сопротивление численно равно сопротивлению проводника в 1 м при площади сечения в 1 м 2 .

Их формулы (1) вытекает

(2)

Сопротивление R можно найти, воспользовавшись электроизмерительными приборами – вольтметром и амперметром. Так, если I – сила тока, показанная амперметром в амперах, а U – напряжение на концах проводника, измеренное вольтметром в вольтах, то сопротивление проводника в омах равно

(3)

Подставив (3) в (2), получим:

(4)

Таким образом, нахождение

сводится к определению размеров проводника и к измерению U и I.

Приобрести навыки работы с электроизмерительными приборами. Определить удельное сопротивление металлического проводника и природу материала, из которого сделан проводник.

  1. Источник питания.
  2. 2. Вольтметр.
  3. 3. Амперметр.
  4. 4. Ключ.

5. Реохорд – однородная тонкая проволока, натянутая на линейку с делениями.

6. Соединительные провода.

Порядок выполнения работы

  1. По данному значению диаметра проволоки вычислить площадь сечения:
  1. Собрать электрическую цепь по схеме.

Без проверки цепь не включать.

  1. Определить цену деления вольтметра и амперметра. Записать в тетради.
  2. Подвижным контактом Д реохорда установить длину L1 проволоки, равную 20 см.
  3. Замкнуть цепь. Снять показания вольтметра и амперметра (в делениях). Разомкнуть цепь.
  4. Опыт повторить для L2= 35 см и L3=48 см.
  5. Вычислить значение удельного сопротивления для каждого опыта по формуле (4). Определить среднее значение ρср.
  6. Результаты измерений и вычислений записать в таблицу.
  1. Сравнивая полученное значение ρср с табличным значением ρтаб , определить, из какого материала проводник реохорда.
  2. Вычислить относительную погрешность по формуле:
  1. Сделать вывод. Оформить отчёт.

Лабораторная работа №4

Исследование зависимости мощности, потребляемой лампой накаливания, от напряжения на её зажимах

Мощность электрического тока равна работе, которая совершается током за единицу времени:

Так как работа тока на участке цепи может быть определена по формуле

, то мощность тока можно вычислить, зная величину тока и напряжения , (Вт) (1)

Из формулы (1) видно, что мощность тока на участке цепи зависит от напряжения, приложенного к концам этого участка цепи.

Прохождение тока по проводнику обычно сопровождается его нагреванием. Опыт показывает, что сопротивление проводника зависит от температуры, и эта зависимость выражается формулой:

(2)

где

— сопротивление проводника при 0ºС (R=1 Ом), — температурный коэффициент сопротивления ( =0,005 ).

Цель работы:

опытным путём исследовать зависимость мощности тока от напряжения, определить температуры накала нити лампы при различных напряжениях на её зажимах.

Оборудование:

1. Лампа накаливания на 12 В. 2. Источник питания.

3. Амперметр. 4. Вольтметр. 5. Реостат. 6. Соединительные провода.

Порядок выполнения работы

Движок реостата поставить в среднее положение.

Собранную цепь без разрешения преподавателя или лаборанта не включать!

  1. Замкнуть цепь и при помощи реостата установить наименьшее значение напряжения. Записать показания вольтметра и амперметра.
  2. Постепенно выводя реостат, записывать значения напряжения и силы тока (Устанавливать напряжения на зажимах лампы согласно заданию).
  3. Для каждого значения напряжения вычислить:

А) мощность, потребляемую лампой (формула 1);

Б) сопротивление нити накала лампы (по закону Ома для участка цепи);

в) температуру нити накала (формула 2).

  1. Результаты измерений и вычислений записать в таблицу
№ пНапряжение , ВСила тока , АМощность , ВтСопротивление , ОмТемпература , ºС
12
24
36
48
510
612
  1. Построить график зависимости мощности от напряжения (формат – тетрадный лист).
  1. Составить отчёт и записать вывод.

Лабораторная работа №5

Определение коэффициента полезного действия нагревателя

Прохождение электрического тока по проводнику обычно сопровождается его нагреванием. Это объясняется тем, что при подключении проводника к источнику тока электроны приобретают дополнительную кинетическую энергию и при столкновении с частицами вещества металла передают им эту энергию, которая идёт на нагревание проводника.

Какой купить экономный электрический обогреватель: обзор производителей и цен

Чтобы выбрать подходящий экономичный электрический обогреватель, стоит сравнить продукцию различных фирм. Для каждого типа оборудования есть свои лидеры и ведущие модели.

Инфракрасные обогреватели. Вы можете выбрать инфракрасный напольный электрический обогреватель (устанавливающийся на ножки либо мобильный вариант) или закрепляемые на потолке (стене) модели. Ведущие производители таких устройств – UFO, Saturn, Beko и Eko. Бюджетные модели можно найти у турецкого производителя Infratek.


Инфракрасные обогреватели отличаются большим разнообразием вариантов и форм.

Электрический настенный экономный обогреватель Доброе тепло. В отдельный подвид можно выделить экономный электрический настенный обогреватель-картину. Такое устройство работает по принципу инфракрасных обогревателей, но отличается оригинальным видом. Хай-тек-агрегаты впишутся далеко не в каждый интерьер, здесь же вы выбираете на стену картину по своему вкусу, которая добавит вашему дому уюта и принесет тепло.

Инверторные обогреватели. Бесспорным лидером среди производителей климатического оборудования является японская фирма Daikin. Однако, ее продукция отличается и высокими ценами. Дороговизной отличаются и инверторные обогреватели производства японской компании Mitsubushi, однако среди их ассортимента можно найти и бюджетные модели. Лучшим выбором в средней ценовой категории будут кондиционеры китайского бренда Haier, японского Toshiba и корейского LG.

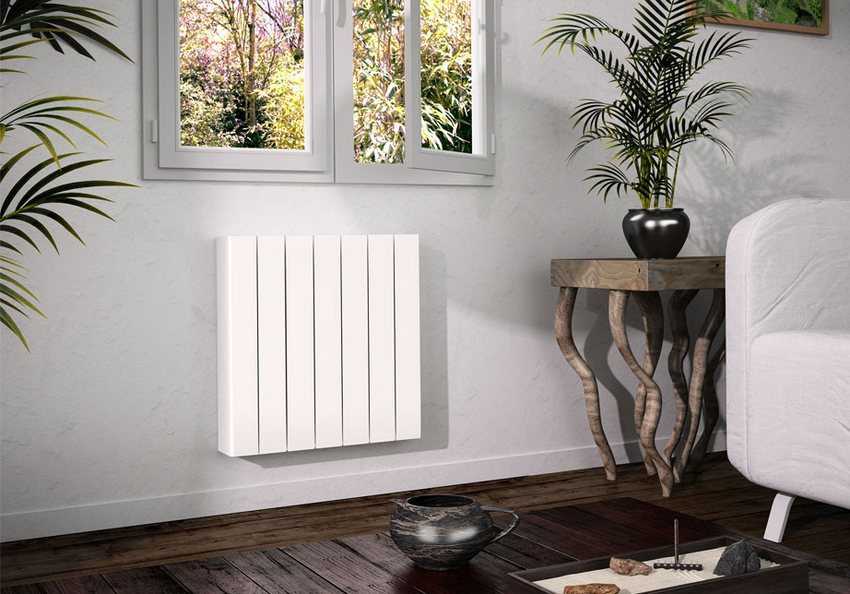

Электрические конвекторы. Среди самых экономичных электрических обогревателей с высоким КПД работы – конвекторы французского производителя Atlantic. Мощность приборов этой фирмы составляет от 0,5 до 2,5 кВт. Чтобы нагреть помещение площадью 20 м², оптимальным выбором станет модель, расход электричества которой составляет 2 кВт/час. Таким образом, на обогрев помещения потребуется примерно 4 часа.


Электрические конвекторы пользуются большой популярностью у потребителей.

Также хорошими показателями обладают конвекторы фирм Electrolux, Ballu, Noirot и Nobo.

Микатермические обогреватели

Среди микатермических обогревателей обратите внимание на продукцию испанцев VES: их изделия отличаются защитой от падения и возможностью тонкой настройки режимов. Электронным управлением и тонкой настройкой могут похвастаться также обогреватели российской фирмы Bimatec

А для отопления офиса или просторного дома стоит выбрать мощные устройства от компании Poliaris. При покупке экономного электрического обогревателя для дома этой фирмы 1,8 кВт/ч хватит, чтобы прогреть помещение площадью 20 м².

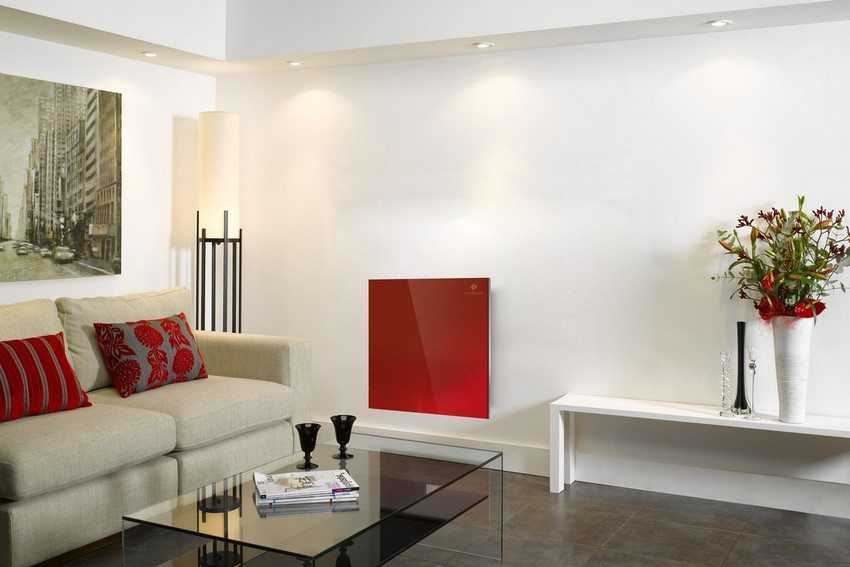

Керамические панели. Среди наиболее экономичных моделей керамических панелей выделяют следующие варианты:

  • НТК Малыш мощностью 0,25 кВт;
  • Эко мощностью 0,35 кВт;
  • Атакама мощностью 0,5 кВт;
  • Венеция «Био-конвектор» ПКК700 мощностью 0,7 кВт;
  • Венеция «Био-конвектор» ПКК 1350 мощностью 1,350 кВт;


Керамические панели имеют небольшие размеры и легко вписываются в любой интерьер, благодаря множеству вариантов дизайна.

  • NTES Evolution 400 мощностью 0,4 кВт;
  • NTES Evolution 800 мощностью 0,8 кВт.

На заметку! Обратите внимание на обогреватели с передней частью корпуса в виде стеклокерамической панели. Внешне они неотличимы от телевизоров, потому органично впишутся в любой современный интерьер

Экономные электрические обогреватели (цены на разные типы устройств):

Тип обогревателяСредняя цена, руб.
Инфракрасные обогревателиот 1500 до 200000
Инверторные обогревателиот 30000 до 75000
Электрические конвекторыот 1500 до 54000
Микатермические обогревателиот 1500 до 8500
Керамические панелиот 5000 до 14000
Пленочные обогревателиот 900 до 1500

Виды ТЭНов для отопительных приборов

Простота изготовления нагревательных элементов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели определенной формы и крепления. В случае поломки купить их в магазине довольно сложно. Поэтому для правильного выбора необходимо изучить все возможные варианты конструкции.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей наиболее распространена в мобильных масляных обогревателях, переносных и настенных электрорадиаторах. Передача тепла в них может происходить с помощью: конвекции, инфракрасного излучения или теплопроводности.

Готовые ТЭНы с регулятором и собственным шнуром питания можно приобрести только в том случае, если вы уверены, что длины провода будет достаточно

Форма и длина трубы в таких устройствах может быть любой и диктуется только конструктивными особенностями. Например, нагревательный элемент микатремического нагревателя представляет собой змеевик, расположенный за минеральной пластиной. После нагрева подошва излучает инфракрасное излучение.

Наиболее распространенные особенности:

  • мощность – 0,3-2,5 кВт.
  • диаметр – 5-18 мм;
  • длина – 200-6000 мм;
  • материал корпуса: сталь, нержавеющая сталь, керамика, медь;

ТЭНы мощностью более 2,5 кВт не используются в бытовых отопительных приборах, так как проводка в квартире просто не выдерживает большей нагрузки.

Ребристый вариант электронагревателей

Ребристые устройства представляют собой модификацию трубчатого ТЭНа. Их особенность – наличие множества тонких стальных пластин по всей длине устройства. Такая конструкция значительно увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость нагрева.

Ребристые нагревательные элементы дороже, требуют объема рабочего пространства, но обеспечивают более высокие расходные характеристики отопительного оборудования

Оребренные модели в основном используются в обогревателях для воздушного отопления. Они обеспечивают быстрое повышение температуры окружающей среды, особенно со встроенным вентилятором.

Блочная конструкция нагревательных элементов

Блочная версия представляет собой несколько трубчатых нагревателей, объединенных на одной опоре.

При выборе блочных ТЭНов особое внимание следует уделить их мощности и способности котла с насосом обеспечивать отвод тепла

Такой дизайн используется при сочетании двух факторов:

  1. Необходимость повышенной мощности устройства и высокой скорости нагрева рабочего тела.
  2. Невозможность быстрой передачи тепловой энергии от спирали в окружающую среду из-за небольшой площади внешней оболочки.

Фактически, в блочном нагревательном элементе нагрузка на каждую нагревательную трубку уменьшается, а скорость теплопередачи увеличивается. Такие устройства входят в состав бытовых отопительных котлов и промышленных систем электрического отопления.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире необходимо прокладывать в комнате дополнительный электропровод.

Картриджные устройства

Патронные нагревательные элементы имеют форму трубки со свободным концом, что связано с особенностями их установки. Наружная оболочка обычно изготавливается из полированной стали, чтобы обеспечить максимальный контакт с окружающим материалом. Такие трубы прочно вставляются в соответствующее отверстие каменки.

Основным недостатком картриджных ТЭНов является малая площадь поверхности теплопередачи, что требует применения специальных методов отвода тепловой энергии

Крепление картриджных моделей в основном осуществляется при помощи фланцевого соединения. Обычно они используются в промышленности для нагрева обрабатываемых деталей экструдеров.

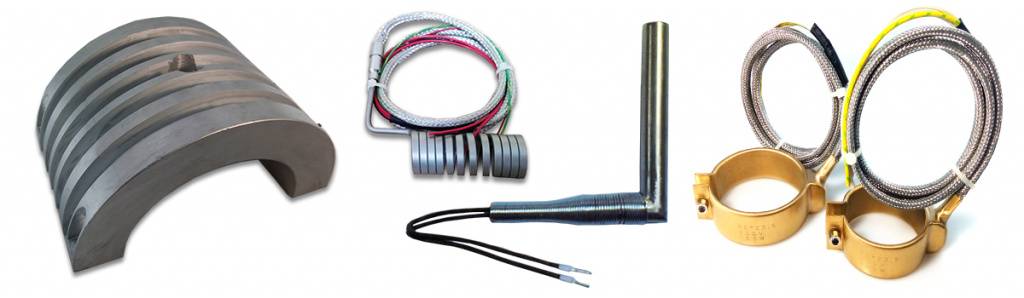

Существуют и другие конструктивные типы нагревательных элементов, но они в основном используются в промышленном производстве и не влияют на рассматриваемый предмет.

Когда стоит использовать тэн для отопления

Тэн для батарей, сделанный своими руками, для отопления лучше не использовать, поскольку это не соответствует нормам технической безопасности. Например, в них крайне тяжело самостоятельно предотвратить короткое замыкание при проникновении тока в теплоноситель.

В качестве нагревательного элемента выступает металлическая спираль, имеющая высокий показатель электрического сопротивления. Эта спираль находится в металлической оболочке, заполненной маслом. Так, при работе элемента можно обеспечить лучший коэффициент теплопередачи. Во время подключения к электросети, спираль нагревается и передает энергию на оболочку, которая выступает теплообменником между водой и нагревательным элементом.

Нагревательные тэны для отопления применяются в таких случаях:

  • при создании систем отопления, где отсутствует магистраль. Для этого нужен тэн для отопительного радиатора с функцией регулировки мощности;

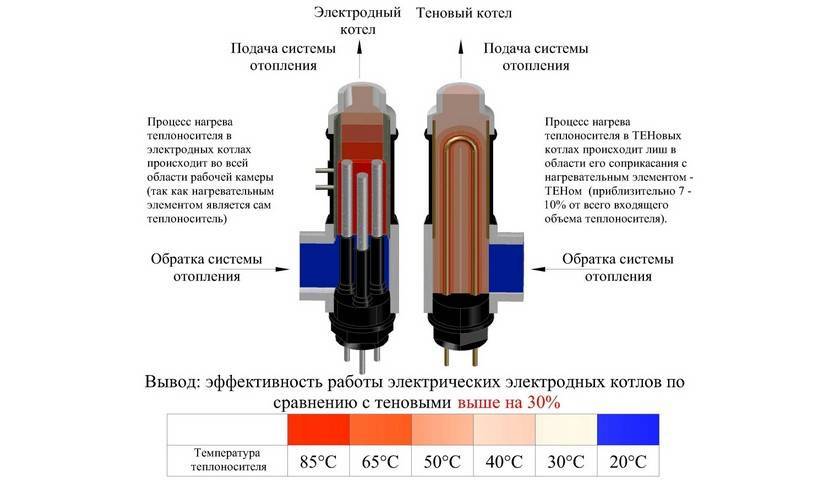

  • когда они входят в состав электрических котлов. Тэны для котлов бывают заводскими, но очень дорогие, иногда их можно сделать своими руками. Основным нагревательным приборов в данном случае выступает специальный тэн для котла, который отличается высокой мощностью и рассчитан на напряжение до 380 В;
  • с целью быстрого обогрева помещения. Отопление при помощи электрических элементов нагревания, в отличие от тех, которые используются с газовыми котлами, отличается максимально быстрым нагревом теплоносителя.

Электроприборы для нагревания имеют компактные габариты и успешно могут монтироваться в такие агрегаты, как:

  • котлы отопления;
  • радиаторы;
  • трубы.

Это значительно сокращает габариты всей отопительной системы, что очень важно для маленьких квартир. Однако отопление на самодельных конструкциях достаточно затратно, и это ключевой его недостаток

Принципы работы нагревательных элементов для отопления

Практически все ТЭНы функционируют по одному принципу. Во время подключения элемента к электросети осуществляется нагрев спирали или нити за счет теплового действия электрического тока. Между спиралью и внутренней стенкой трубки имеется специальное токоизолирующее вещество, которое хорошо проводит тепловую энергию, поэтому сначала тепло от спирали или нити передается этому веществу, от него – на корпус трубки, а затем – теплоносителю.

Если речь идет об использовании жидких теплоносителей (масла или воды), то вокруг трубки формируются конвекционные потоки, перемешивающие теплоноситель и способствующие его равномерному прогреванию.

Отопительные электрокотлы отличаются надежностью, ремонтопригодностью. Они не содержат большого количества сложных элементов, поэтому просты в повседневной эксплуатации.

Безжидкостные отопительные приборы обычно имеют ограничение по температуре нагрева. Это нужно для того, чтобы теплоэнергия не повредила устройство и не привела к возгоранию. Кроме того, в таких приборах часто устанавливают встроенные вентиляторы, которые обеспечивают конвекционное перемешивание теплых и холодных воздушных потоков, ускоряя отопительный процесс.

Как выбрать ТЭН для отопительного оборудования?

Выбирая ТЭН для замены в водонагревателе или в радиаторе, необходимо обращать внимание на его мощность, конструкцию, длину трубки и наличие дополнительных возможностей. Поэтому перед покупкой необходимо узнать как можно больше обо всех его характеристиках

Расчет мощности прибора

Большая мощность ТЭНа не всегда является положительным качеством.

При выборе важно учитывать несколько факторов, которые связаны с уровнем энергопотребления:

предельная мощность теплоотдачи отопительного прибора в целом;
возможности электропроводки;
объем помещения.

Нельзя покупать устройство с мощностью, которая больше 75% максимального уровня теплоотдачи отопительного оборудования.

Например, имеется радиатор с 10 секциями, каждая из которых отдает воздуху 150 Вт тепла, всего 1,5 кВт. При установке в него электронагревателя с мощностью 2 кВт поверхность батареи не сможет быстро отдать всю образующуюся энергию. В результате ТЭН будет постоянно отключаться из-за перегревания.

Причиной быстрой поломки ТЭНа может быть неправильный выбор мощности прибора. В результате системного перегрева спирали она со временем перегорает

В квартирах с изношенной проводкой постоянная нагрузка на розетку не должна превышать 1,5-2 кВт, иначе она может загореться и привести к печальным последствиям. Поэтому перед покупкой ТЭНа нужно проверить состояние проводки и при необходимости демонтировать старую и проложить новую электросеть.

Когда вопрос с электрикой и возможностями оборудования решен, можно приступать к расчету требуемой мощности для поддержания комфортной температуры в помещении.

В хорошо утепленных домах и квартирах будет достаточно уровня 40 Вт/м3. А при наличии щелей в окнах мощность обогрева должна быть увеличена до 60-80 Вт/м3. Покупать конкретную модель можно только после учета всех вышеописанных энергетических факторов.

Учет особенностей конструкции

Большинство ТЭНов отопления имеет оболочку из легированной стали, которая обеспечивает прочность и стойкость к коррозии. Медные устройства применяются преимущественно в нагревателях воды, хотя ограничений на их использование в самодельных радиаторах нет.

В чугунных и стальных радиаторах использование ТЭНов из цветных металлов нежелательно. Это может привести к ускорению износа материалов и соединений

Также при выборе необходимо учитывать направление резьбы заглушки, которое может быть правым или левым. Разные модели электронагревателей отличаются и диаметром фланцев. Они могут иметь размер от 0,5 до 1,25 дюйма.

Обычно к ТЭНу хорошего производителя прилагается краткая инструкция, в которой описываются его конструкционные параметры. Их изучение поможет купить устройство, которое точно подойдет к имеющемуся отопительному оборудованию.

Длина нагревательной трубки

Протяженность трубки является одной из главных характеристик, которые определяют эффективность работы устройства.

Большая её длина при равной мощности приводит к увеличению площади поверхности электронагревателя и ускорению теплообмена с рабочей средой. Это положительно сказывается на долговечности ТЭНа и скорости циркуляции теплоносителя.

ТЭНы с длинной трубкой идеально подходят для установки в самодельные регистры, которыми удобно обогревать большие помещения и хозяйственные постройки

Желательно, чтобы трубка проходила по всей длине рабочей зоны отопительного прибора, не дотягиваясь до противоположной стенки на 6-10 см. Эта рекомендация позволит быстро и равномерно прогревать теплоноситель.

Наличие дополнительного функционала

Переплачивать за дополнительные возможности ТЭНов не всегда нужно. Если отопительный прибор используется в качестве вспомогательного и не имеет собственной встроенной автоматики, то покупка модели с термостатом имеет смысл.

Но при наличии в радиаторе или электроконвекторе собственных термодатчиков и механизмов контроля температуры дополнительные функции так и останутся невостребованными.

Встроенная в заглушку ТЭНа электроника должна иметь предохранительные механизмы, чтобы в случае поломки регулирующей платы не случился пожар

Поэтому приобретать дорогостоящие электронагреватели со встроенной автоматикой рекомендуется только при явной необходимости в таком оборудовании. При необходимости в индивудальном подборе температурного фона лучше купить терморегулятор в розетку, который можно использовать периодически.

Что касается производителей ТЭНов, то их выбор не принципиален. Основными поставщиками являются фирмы из России, Украины, Турции и Италии. Качество их продукции примерно одинаково, поэтому нет смысла переплачивать за бренд.

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

  • Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
  • Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

  • Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
  • Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
  • Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Негерметичные нагреватели

Негерметичные нагреватели относятся к одному из подвидов нагревательных устройств закрытого типа. В конструкцию таких устройств входят нагревательные элементы в виде ленты либо спирали, которые защищены изоляционными материалами, предотвращающими непосредственный контакт элемента нагрева с нагреваемым объектом, но не предотвращающих контакт с воздухом. Зачастую в качестве изоляторов применяют керамические бусы. Конструкция таких приборов считается несложной, но не отличается особой прочностью. Негерметичные элементы нагрева, работающие за счет нихромовой или фехральной спиральной проволоки размещают в специальные кожухи из металла. Это уже совсем другой вид конструкции негерметичного нагревателя. Кожух наполняют изоляционным порошкообразным веществом. Такой вариант нагревателя является более надежным в эксплуатации, но дольше прогревается.

Негерметичнымии нагревателями также можно назвать:

Инфракрасные обогреватели

Устройство инфракрасного обогревателя сложнее и современнее, чем конвектор. В основе его работы лежит излучение, направленное на окружающие устройство предметы. Воздух нагревается от них – по схожему принципу действуют солнечные лучи. В результате в зоне работы обогревателя вам будет комфортно даже в холодном помещении, при этом комната будет прогреваться равномерно.

Данный тип обогревателя не сушит воздух, не поднимает пыль и обладает высочайшим КПД. Главный минус такого оборудования – электропотребление. Существуют экономичные модели, позволяющие установить специальные режимы работы – например, автоматическое отключение прибора при установлении комфортного микроклимата в помещении. Однако, и стоят такие устройства куда дороже.

Для наглядности рассмотрим небольшой пример. Итак, обогрев комнаты площадью до 20 м² занимает 120 минут, при этом устройство потребляет 90 Вт/м². Чем меньше размер комнаты, тем меньше расход энергии.


С помощью инфракрасных обогревателей можно создать в жилище комфортный микроклимат, так как они экологичны, не сушат воздух, не поднимают пыль.

Основные типы ТЭНов и их назначение

Тэны чаще всего классифицируются по виду и основному применению, различают:

1. ТЭН для обогрева воздуха

Температура таких ТЭНов достигает 450 градусов по Цельсию. Такие трубчатые электронагреватели используются для обогрева воздуха промышленных и бытовых помещений.

Они являются основой конвекторов, воздушных тепловых завес, различных сушильных камер. Подобные электронагреватели изготавливаются с гладкими трубками и с трубками, у которых есть ребра.

Ребра у таких тепло электронагревателей производятся из стальной ленты, крепящейся к трубке по спирали. Применение ребер увеличивает площадь поверхности ТЭН и поэтому нагрузка на нить нагрева ТЭН снижается почти в три раза, что в свою очередь, увеличивает срок службы.

2. ТЭН для воды

Такие тепло электронагреватели используются в бойлерах, стиральных машинах. В таких агрегатах вода может нагреваться до ста градусов по Цельсию.

Для больших объемов воды, где требуется большая мощность нагрева, применяют блочные ТЭН.

Кстати, довольно подробно мы уже описывали как подключать ТЭНы электрокотла.

Часто в электронагревателях используют терморегулятор. Он отключает электронагреватель от сети питания при нагреве воды до нужной температуры. При остывании воды терморегулятор снова подключает электропитание ТЭН для нагрева.

3. Гибкие ТЭНы

Они находят применение в пресс-формах и горячеканальных системах. Они очень удобны, когда требуется придать форму контура горячеканальных систем. Изготавливаются такие электронагреватели любых размеров.

Разновидностью гибкого электронагревателя, знакомого нам в быту, является саморегулирующийся кабель для системы «теплых полов». Такой кабель используется для отопления помещений.

4. Патронные ТЭНП

К отдельному виду можно отнести патронные ТЭНы, выводы для подключения электропитания у них расположены, чаще всего, с одной стороны. Размер таких нагревателей может достигать 350 сантиметров. Главное их отличие от остальных типов — компактный корпус, чаще всего они представляют собой гильзу их нержавеющей стали с электровыводами.

Данный тип выделяется большой удельной мощностью. Тепло от нагревателя передается как контактным методом, так и путем конвекции.

Эти тепло электронагреватели широко применяются в промышленности для разогрева масел, для нагрева различных металлических форм, смонтировав их в высверленном отверстии. Ими оборудуются агрегаты в обувной отрасли, литейном производстве, автомобильной промышленности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
