Предохранительный клапан сброса давления газа: разновидности устройств + ориентиры выбора

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

  • малого подъема: до 1/20;
  • среднего подъема: до 1/4;
  • полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

  • жидкостных систем высокого давления;
  • газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Для чего требуется предохранительный клапан?

Отчасти об этом уже упомянуто во вводной части статьи. Все просто – с повышением температуры в системе отопления (при работе котла), теплоноситель стремится расшириться.

Отчасти ему это удаётся – как раз для таких целей в любой системе предусмотрен расширительный бак. А в наше время системы стали делать преимущественно закрытого типа, то есть с герметичным расширительным баком мембранного или баллонного типа.

В таких баках имеется воздушная камера, которая предварительно накачивается определённым давлением. Под действием расширяющегося в объеме теплоносителя (а у него это – единственный путь к свободному расширению) воздушная камера сжимается, давление в ней и в системе в целом – возрастает.

И устройство, и принцип действия расширительного бака закрытой системы отопления не отличается особой сложностью.

В таких системах максимального давления в 3 атмосферы будет больше чем достаточно, и выше ему подниматься – не надо. Это может негативно сказаться на целостности труб проложенных контуров, соединительных узлов, теплообменников. Повышенного давления «не любят» некоторые радиаторы и конвекторы.

В закрытых системах отопления предохранительный клапан работает в «дуэте» с расширительным мембранным баком.

Если при проектировании системы все рассчитано правильно, то давление и не должно вырасти выше установленного для него порога. Но случается всякое, например, временный выход из строя термостатического управления котла. Или прорыв мембраны расширительного бака, выход воздуха из его «сухой» камеры из-за неисправности ниппеля. Случаются и иные неприятности. Вот в таких условиях давление в системе может начать бесконтрольно повышаться, пересечь верхнюю допустимую границу. К чему это иногда приводит – лучше не рассказывать…

И вот для того, чтобы избежать последствий, как раз и нужен предохранительный клапан. Как только давление достигает предельной отметки, происходит срабатывание, клапан открывается и стравливает излишки теплоносителя в дренаж. Нормализуя тем самым уровень давления, давая владельцам время на приведение системы в порядок, на поиск неисправности, вызвавшей аварийную ситуацию.

То есть клапан подбирается (или настраивается, если предусмотрена такая опция) на максимально допустимое давление теплоносителя в контуре отопления.

Тесную взаимосвязь общих параметров системы отопления, установленного в ней расширительного бака и предохранительного клапана хорошо можно отследить на размещенном ниже онлайн-калькуляторе.

Предохранительные клапаны

Повышение или понижение давления газа после регулятора давления сверх заданных пределов может привести к аварийной ситуации. При чрезмерном повышении давления газа возможны отрыв пламени у горелок и появление в рабочем объеме газоиспользующего оборудования взрывоопасной смеси. Нарушение герметичности, утечка газа в соединениях газопроводов и арматуры. Выход из строя контрольно-измерительных приборов и т. д.

Значительное понижение давления газа может привести к проскоку пламени в горелку, или погасанию пламени. Что при неотключении подачи газа вызовет образование взрывоопасной газовоздушной смесив топках и газоходах агрегатов и в помещениях газифицированных зданий.

Возможные неисправности:

Причинами недопустимого повышения или понижения давления газа после регулятора давления для тупиковых сетей являются:

— неисправность регулятора давления; (заклинивание плунжера, образование гидратных пробок в седле и корпусе, негерметичность затвора и др.).

— неправильный подбор регулятора давления по его пропускной способности, приводящий к двухпозиционному режиму его работы при малых расходах газа и вызывающий всплески выходного давления и автоколебания.

Для кольцевых и разветвленных сетей причинами недопустимого изменения давления после регулятора давления могут быть:

— неисправность одного или нескольких регуляторов давления, питающих эти сети;

— неправильный гидравлический расчет сети, из-за чего скачкообразные изменения потребления газа крупными потребителями приводят к всплескам выходного давления.

Общей причиной резкого снижения давления для любых сетей может быть нарушение герметичности газопроводов и арматуры, а следовательно, утечка газа.

Клапан предохранительный запорный КПЗ-50 производства ООО ЭПО «Сигнал»

пан электромагнитный ВН производства ООО СП «Термобрест

Для предотвращения недопустимого повышения или понижения давления в ГРП (ГРПШ) устанавливают быстродействующие предохранительные запорные клапаны; (ПЗК) и предохранительные сбросные клапаны (ПСК).ПЗК предназначены для автоматического прекращения подачи газа к потребителям Как правило в случае повышения или понижения давления сверх заданных пределов; их устанавливают после регуляторов давления.

ПЗК прежде всего срабатывают при «чрезвычайных ситуациях», поэтому самопроизвольное их включение недопустимо. До ручного включения ПЗК необходимо обнаружить и устранить неисправности. А также убедиться, что перед всеми газоиспользующими приборами и агрегатами запорные устройства закрыты. Если по условиям производства перерыв в подаче газа недопустим, то вместо ПЗК должна быть предусмотрена сигнализация оповещения обслуживающего персонала.

ПСК предназначены для сброса в атмосферу определенного избыточного объема газа из газопровода после регулятора давления. С целью предотвращения повышения давления сверх заданного значения. Их устанавливают как правило после регулятора давления на отводном трубопроводе. При наличии расходомера (счетчика газа) ПСК необходимо устанавливать после счетчика.

Для ГРПШ допускается выносить ПСК за пределы шкафа.

После снижения контролируемого давления до заданного значения ПСК должен герметичнозакрыться.

Правила монтажа и эксплуатации прибора

Для максимальной защиты системы от избыточного давления необходимо соблюдать правила по установке и эксплуатации сбросного клапана:

  • подключение выполняют на выходном патрубке отопительного оборудования;
  • для монтажа выбирают максимально высокую точку трубопровода;
  • сбрасывающий патрубок обязательно соединяют с отводящим каналом, подключённым к системе канализации;
  • диаметр пропускного отверстия клапана должен по площади соответствовать внутреннему диаметру трубы;
  • расположение устройства контроля располагают в доступном для обслуживания месте;
  • рекомендуется использовать быстросъёмные соединения;
  • если нужно соединить трубы после установленных клапанов, то диаметр выходной части должен быть равным или превышать площадь их сечений;
  • при монтаже двух устройств сброса давления сечение трубы суммарно на 25% должно превышать площади пропускных отверстий;
  • между котлом и клапаном запрещается устанавливать врезки и ответвления коммуникаций;
  • после монтажных работ нужно убедиться в открытии клапана при заданных параметрах;
  • обслуживание следует проводить строго в соответствии с требованиями производителя.

При длительной эксплуатации на внутренних поверхностях образуются засоры, которые могут негативно влиять на время срабатывания клапана

Важно использовать специальные растворы для их очистки. Подойдут спиртовые или уксусные растворы для этих целей

Если были замечены подтёки на корпусе, то устанавливать заглушки категорически запрещено, так как это может привести к аварийным последствиям. Нужно выполнить оперативную замену устройства, подобрав правильные параметры.

Для контроля состояния, настройки и проверки работоспособности клапана нужно пользоваться показаниями манометров, датчиков температуры и других приборов. Это позволит не привлекать специалистов, а решать все необходимые задачи самостоятельно.

Назначение газового клапана

ПСК – элемент предохранительной арматуры, отвечающий за безопасность газопровода и газового оборудования, подключенного к нему. В процессе эксплуатации клапан находится в закрытой позиции, поэтому его относят к закрытой трубной арматуре.

Подобные устройства устанавливают не только на газопроводах, они являются неотъемлемой частью и других коммуникаций – водопровода, отопительной сети. Везде они выполняют ту же функцию – стабилизируют давление в сети, обеспечивают рабочие параметры, необходимые для правильного функционирования системы.

Клапан служит для сброса излишков газа, если параметры давления становятся критическими. Топливо, создающее дисбаланс в системе, выводится во вспомогательный трубопровод или сбрасывается в атмосферу

Скачок давления обычно бывает кратковременным и зависит от ряда факторов.

Причины, способные вызвать избыточное давление в системе:

  • поломка подключенного газового оборудования – двухконтурного котла, проточного водонагревателя или емкостного бойлера, запорной арматуры;
  • использование топлива, не подходящего по составу;
  • изменение температурных показателей в трубопроводе;
  • сбой в тепломеханической схеме.

Место установки предохранительного газового клапана стандартно, обусловлено эффективностью применения: или в регуляторе давления, или сразу за ним. После автоматического срабатывания клапана он возвращается в рабочее – закрытое состояние.

В газовой сети клапан представляет собой отдельное или интегрированное в регулятор давления устройство. Оно срабатывает при условии, если рабочее давление газа превышает номинальный уровень на 15 %

Чем грозит отсутствие ПСК в сети? Наиболее распространенные последствия – механическое разрушение трубопровода или поломка подключенного оборудования, что может вызвать утечку газа.

Существует и вероятность взрыва, поэтому необходимо постоянно следить за исправностью устройства, вовремя производить обслуживание и заменять вышедшие из строя элементы

Наряду со сбросными устройствами применяют и газовые предохранительные запорные клапаны, с помощью которых перекрывают подачу топлива. Это происходит в автоматическом режиме. Элемент запорной арматуры устанавливают на трубопроводе, в промежутке между фильтром и регулятором давления.

Предел срабатывания ПЗК указывается в техническом паспорте устройстве. Верхний критический параметр обычно равен формуле: раб. давление +25%.

Для чего нужен предохранительный клапан?

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

  • протечкой в местах состыковки частей трубопровода;
  • повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
  • взрывом котлового бака;
  • коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи.

Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот. Зачастую в них присутствует автоматика безопасности, отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.


Вместе с вычисляющим давление манометром и удаляющим воздух из системы воздухоотводчиком предохранительный клапан часто включают в состав группы безопасности

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Часто этот клапан является одним из элементов группы безопасности. Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

  1. Рычажок устанавливают вертикально.
  2. Он тянет за собой пружину.
  3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Как подобрать предохранительный клапан. Инструкция по выбору предохранительного клапана:

При выборе ПСК следует учитывать:

  • конструктивные особенности клапанов;
  • пропускную способность;
  • размеры и технические характеристики трубопроводной арматуры.

1. Подбирайте тип и размер клапана так, чтобы давление в трубонагревательной системе не превышало установленных норм. Какой бы сбой в системе не произошел, качественно выбранный клапан стабилизирует давление всей системы.

2. Если неправильно выбрать клапан, то ситуация может усложниться, вплоть до аварийной. К примеру, если упало давление входа системы, то может возникнуть избыточное давление при выходе из системы. Такая ситуация может привести к неисправности в системе аппаратуры.

3. Лучшим выбором станет пружинный предохранительный клапан, так как пружина выдерживает напор давления. Также существует клапан для открытой системы отопления. Он хорош в использовании, если выход внутренней среды осуществляется в атмосферу, в нем нет противодавления. В противоположность к предыдущему типу клапана, есть клапан для закрытой системы, которая делает сброс в отводящий трубопровод.

4. Выбирайте малоподъемный клапан, опираясь на пропускную способность системы и высоту золотника, который составляет 0,05 % седла. Низкоподъемный клапан можно использовать при работе котла с жидким топливом и с маленькой пропускоспособностью.

5. Газовый котел предполагает наличие полноподъемного клапана. Величина подъема его золотника составляет 0,25 % седла, так как в такой системе клапан раскрывается на полный размер золотника. Еще бывают клапаны, которые могут иметь или не иметь ручного дублера.

6. Выбирайте предохранительный клапан правильно. Знайте, качественная и безопасная работа теплосетей вашего дома зависит от правильно выбранного данного элемента и его непрерывной работы. Он предотвратит неминуемое затопление помещения, если в системе произойдет сбой любого характера.

Когда вопрос с домашним хозяйством полностью решен, можно подумать про отдых или даже рыбалку к примеру какая рыбалка может обойтись без лодки в Киеве в Fotos купил моторные надувные лодки кстати дешевле всего, делали недавно заказ доставка конечно тормозит на границе но цена устроила.

Основные конструкции ПСК и их преимущества

В зависимости от конструктивных особенностей все предохранительные клапаны подразделяются на два вида:

  1. пружинные механизмы. Устройство клапанов данного вида наиболее простое, что способствует увеличению срока службы арматуры. В основе клапан располагается пружина, которая и срабатывает при повышении давления в системе отопления (газо- или водоснабжения). Пружинный клапан должен быть дополнен специализированным устройством для принудительного срабатывания, что позволяет исключить возможность «залипания» запорного узла арматуры;

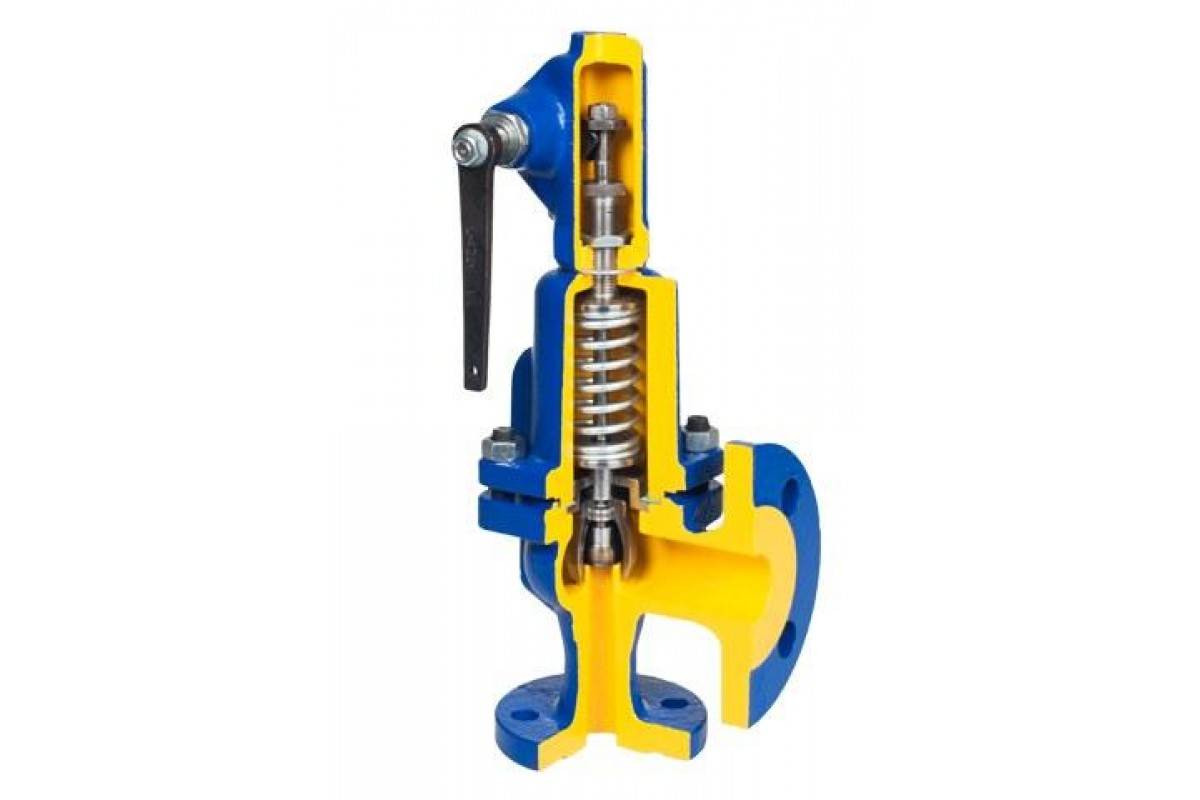

    Предохранительный клапан с рабочим механизмом в виде пружины
  2. мембранные механизмы. В отличие от предыдущего вида арматура данного вида дополнительно оснащается мембраной, которая является чувствительной деталью. Мембрана подает сигнал о наличии повышенного давления на пружину и только после этого происходит открытие арматуры.

1 Общие сведения

Системы отопления наполняются водой с температурой около 16 градусов. Перемещаясь по замкнутому кругу, тепловой носитель нагревается, расширяясь в объеме. При этом значительно увеличивается давление, которое оказывает разрушительное воздействие на внутреннюю поверхность трубопровода и находящиеся в системе приборы.

Увеличение допустимой нормы, как правило, больше 3,65 бар, может привести к следующим последствиям:

  • повреждение либо разрыв соединительных участков, сделанных из полимеров;
  • протечка в месте соединения труб;
  • замыкание электрического оборудования;
  • взрыв котла.

Самый высокий риск относится к твердотопливным котельным устройствам, в которых сложно отрегулировать мощность тепловой отдачи. Мощность газовых и электрических котлов можно быстро откорректировать от стартовых показателей в меньшую сторону. Зачастую в этом оборудовании находится группа безопасности, которая отключает рабочие элементы во время значительного увеличения температуры.

Интенсивность горения в твердотопливном котле можно откорректировать при помощи закрытия либо открытия заслонки. Причем сила отдачи тепловой энергии изменяется не сразу, а со временем. Из-за инерционности теплового генератора горячая жидкость может сильно нагреваться.

Если уголь в топке сгорания хорошо нагревается, доведя жидкость до требуемого температурного режима, то доступ кислорода закрывают, и активное пламя затухает.

Именно в этих случаях в работу включается аварийный клапан сброса давления в системе отопления. Во время достижения критичного показателя он открывает заслонку, освобождая выход для пара. После нормализации показателей клапан закрывается и заново переходит в режим ожидания.

Устройство предохранительного клапана для котла обязательно не только для твердотопливного отопительного агрегата, но и для парового оборудования. Большинство отопительных котлов на сегодняшний день комплектуются этим прибором еще на стадии изготовления.
