Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

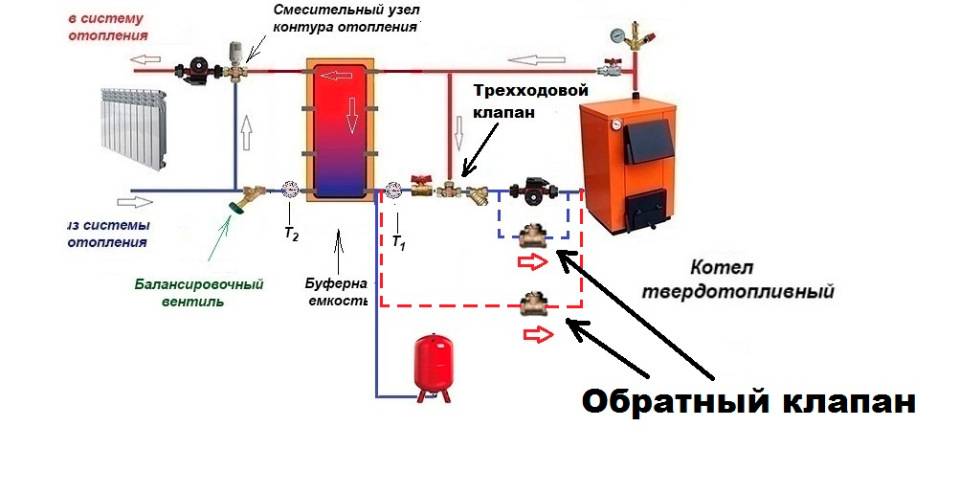

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Предохранительные клапаны и их описание: особенности регулировки давления и настройки

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

• отказ автоматических систем регулировки давления;
• резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

• пружинные;
• рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

• компактность;
• настройка способна меняться лишь при использовании инструментария;
• шток золотника может иметь разное положение;
• возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

• приборы прямого действия;
• непрямого;
• двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

• малоподъемными;
• среднеподъемными;
• полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

• латунь;
• сталь;
• оцинкованная сталь;
• нержавейка.

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Как установить разделяющий клапан своими руками

Обеспечение количественной регулировки за счет изменения затрат жидкости – вот основная функция, которую выполняет такой трехходовой клапан. Принцип работы его предельно прост и был рассмотрен выше. Он применяется там, где возможен перепуск жидкости на «обратку», а прекращение циркуляции, напротив, не допускается.

Обратите внимание! Эта схема подключения обрела широкую популярность в узлах водо- и воздухонагрева, которые подключены от индивидуальных котелен. В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе. Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор

Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса

Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса

В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе. Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса.

Что это такое

Под обратным клапаном подразумевается запорное устройство, которое обеспечивает ход воды только в одном, правильном, направлении и предотвращению ее возвратного движения. Его строение довольно простое:

металлический корпус-цилиндр, который состоит из двух частей с резьбой или с фланцами;
затвор из металла или пластика с прокладкой;
пружина, подпирающая затвор.

Если вода не проходит в трубопровод или специальный насосный шланг, пружина удерживает затвор и сам клапан пребывает в закрытом состоянии. Когда же вода начинает приближаться к клапану и создает давление, достаточное для ослабления пружины, затвор открывается, и вода через устройство без проблем протекает в трубопровод или соответствующий шланг.

Устройство обратного клапана на воду

Если давление по тем или иным штатным или аварийным причинам уменьшается, пружина снова подпирает затвор и движение воды прекращается. В свою очередь, падение уровня давления обуславливает возвращение клапана в исходное положение, то есть его закрытие. При этом вода, находящаяся уже непосредственно в трубопроводе или шланге, тоже удерживает затвор, тем самым не позволяя ему открыться и блокируя обратный поток.

Советы специалистов

Если назначение обратных клапанов – служить защитой элементов водопровода, необходимо устанавливать механизмы, изготовленные из латуни и других сплавов, устойчивых к коррозии. Когда речь идет об отоплении, работающем на специальном теплоносителе, исключающем появление ржавчины, можно использовать железные модели.

Специалисты рекомендуют врезать затворные элементы на расстоянии 350 мм от пола и более. Это правило распространяется на любой тип клапана. Когда система не предполагает наличие трапа, точка монтажа должна быть самой высокой по отношению к уровню водоотведения. А когда предполагается модернизация отопительной системы, клапан врезается в обратный контур перед котлом с теплообменникам.

Перед тем, как установить оборудование в многоквартирном доме, нужно учесть месторасположение водяного счетчика. Клапан устанавливается после него. Это в том случае, когда предусмотрено раздельное водоснабжение квартир. В любом случае все подключенные приборы, включая стиральную и посудомоечную машину, будут находиться в безопасности. И даже канализацию имеет смысл оснастить запорным обратным механизмом во избежание затопления сточными водами.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Виды клапанов и принцип функционирования

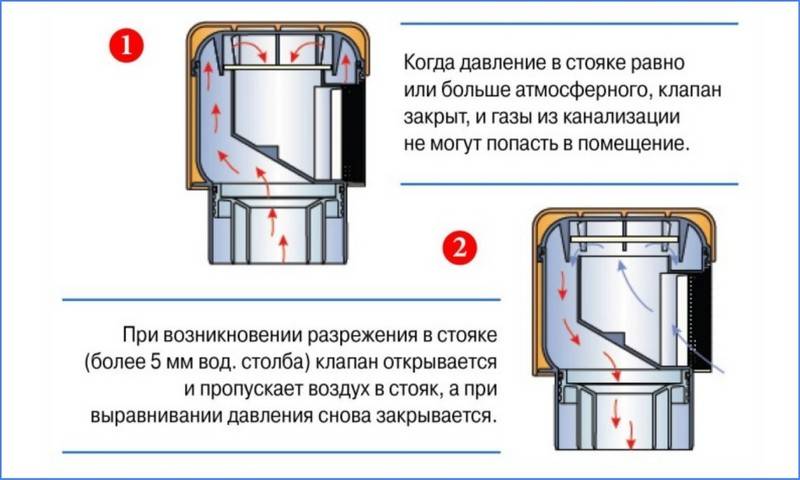

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

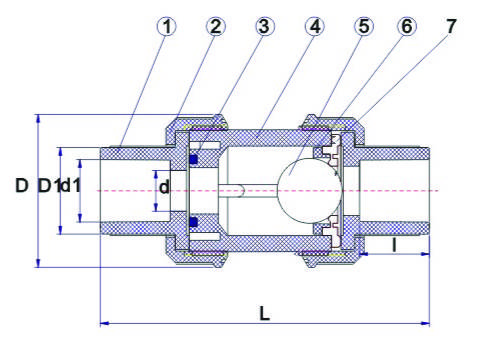

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Обратный клапан системы отопления — разновидности

Клапаном называют разновидность запорной арматуры, где затворный элемент перекрывает проходной канал параллельно потоку. Как отмечалось выше, все обратные клапаны имеют довольно высокое гидросопротивление и рассчитаны на эксплуатацию в трубопроводах с различными физическими параметрами транспортируемого тела. Этим и вызвано многообразие их конструкций, позволяющее срабатывать затворному элементу при разных значениях физических сил, прилагаемых движущейся средой.

Рис. 6 Конструктивное устройство модели тарельчатого типа

Дисковые (тарельчатого типа)

Запорный элемент данной разновидности представляет собой подпружиненный диск, располагающийся параллельно по отношению к потоку. При определенном давлении на него движущейся среды, дисковая пластина сдвигается в направлении протекающего потока и тепловой носитель поступает по боковым каналам, обходя диск по краям.

Для обеспечения герметизации в седельное гнездо или на тарелку помещают резиновую прокладку, обеспечивающую плотный контакт затворных элементов.

Дисковые устройства обладают следующим рядом преимуществ:

• Они компактны, имеют небольшой вес и могут использоваться на любых участках отопительных трубопроводов. Допускается их горизонтальное и вертикальное расположение.
• Устройства рассчитаны на номинальный напор от 10 бар, выпускаются условных диаметров от 15 до 100 мм.
• Подсоединительные патрубки обычно оснащены внутренней резьбой (муфтовое соединение).
• Так как потоку приходится преодолевать физическое сопротивление пружины и обходные каналы для движения жидкой среды имеет малое сечение, дисковый затвор обладает довольно высоким гидросопротивлением.
• Приборы не рассчитаны на функционирование в среде с грязной водой, твердые частицы при попадании в пространство между диском и седельным уплотнением могут привести к неполной герметизации канального прохода.
• Устройства имеют высокий срок службы и редко нуждаются в техническом обслуживании и ремонте.
• Обычно приборы выпускают в латунном корпусе из двух частей — это позволяет разобрать и прочистить его внутренние детали в случае попадания на них частиц песка.
• Тарельчатые разновидности имеют невысокую стоимость в сравнении с другими аналогичными изделиями.

Рис. 7 Сферические клапанные затворы – внешний вид и конструктивное устройство

Шаровые

Затворным элементом данной разновидности клапанной арматуры служит сфера, чаще всего выполняемая из резины и реже алюминия. Клапан работает по гравитационному принципу, поэтому в трубопроводной линии располагается в строго вертикальном положении. В этом положении сфера перекрывает поток рабочей среды сверху.

Виды клапанов

Обратные клапаны имеют одинаковое назначение, но могут различаться по строению и способу эксплуатации.

Шаровые

Затворным элементом в таких агрегатах выступает шар из металла определённых видов (стали, алюминия и др.). Резиновое покрытие детали увеличивает срок её службы.

Движущийся в определённом направлении поток теплоносителя переносит шарик в верхнюю полость клапана.

При смене курса перемещения жидкости элемент опускается на исходную позицию и перекрывает ей путь по трубе.

Плюсы таких деталей:

• возможность ремонта – крышка на верхнем отсеке корпуса даёт доступ к внутреннему механизму устройства;
• надёжность – прибор лишён перемещающихся и образующих трение деталей, благодаря чему он может работать в разных положениях и меньше подвергаться поломкам;
• небольшое гидравлическое сопротивление.

Минусы:

• значительный диаметр препятствует применению устройств в бытовых системах с небольшим сечением;
• при горизонтальной установке крышка должна располагаться наверху для возможности поднятия затвора, вертикальный монтаж предполагает обязательное движение потока жидкости вверх;
• малое давление в системе препятствует правильной работе агрегата (для поднятия шарика необходим напор в 25 бар).

Дисковые

Изделия этого вида снабжены дисковым затвором, сделанным из металла или пластика. Размеров этого элемента достаточно для полной блокировки потока, направляющегося в неверную сторону.

К диску подсоединяется пружина из стали, которая остаётся сжатой при прямом течении жидкости. Со сменой направления потока элемент распрямляется и приводит в движение заслонку, перекрывающую трубу.

Специальный уплотнитель обеспечивает плотность посадки затвора, исключающую протечки.

Такие устройства задействуются в домашних отопительных системах и обладают рядом положительных качеств:

• не нуждаются в периодическом обслуживании;
• имеют невысокую стоимость;
• обладают малым весом и компактными размерами, расширяющими сферу их применения.

У изделий также есть и недостатки:

• невозможность ремонта (неисправные детали подлежат замене);
• большое гидравлическое сопротивление;
• отложение минеральных остатков, приводящих к выходу из строя агрегата;

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обычные дисковые устройства образуют гидроудар при закрытии, что негативно сказывается на общем состоянии системы. Этот недостаток компенсируется присутствием на некоторых моделях специального механизма, обеспечивающего плавное блокирование потока. Но такие приборы имеют более высокую стоимость.

Лепестковые

Блокировочным механизмом в конструкциях подобного типа является тонкая стальная пластина. Она фиксируется на шарнирах, приводящих её в движение.

Лепестковые агрегаты бывают двух видов:

• Одностворчатые – оснащены пластинкой, вращающейся вокруг собственной оси. Перемещающийся теплоноситель приподнимает створку, освобождая отверстие, при возвращении жидкости затвор опускается, блокируя проход. Этот процесс происходит с участием пружины или без неё.
• Двустворчатые – обладают парой пластин, прикреплённых к вращающейся оси по центру трубы.

Преимущества лепестковых моделей:

• возможность работы без пружин, что допускает их установку в самотечных трубопроводах;
• доступная стоимость.

Недостатки:

повышенное давление (особенно в двустворчатых вариантах конструкции).

Подъёмные

В составе таких приборов присутствует золотник, беспрепятственно перемещающийся вокруг вертикальной оси. Давление жидкости переносит запорный элемент с посадочного седла, открывая доступ в трубу.

Снижение напора или смена его направления возвращает золотник в исходное положение, блокируя воду.

Плюсы подъёмных механизмов:

• низкая восприимчивость к качеству проходящего теплоносителя;
• надёжность, обеспечивающаяся простотой конструкции;
• ремонтопригодность – доступ к компонентам через верхнюю крышку.

Минусы:

возможность только вертикального монтажа.

Основные правила установки клапана

Для безопасной работы бойлера необходимо точно знать, куда ставится обратный клапан на водонагревателе. Чаще всего при покупке бытового бойлера обратный предохранительный клапан поставляется в комплекте с оборудованием. При этом устройство настроено производителем на определенное давление. Если нет достаточного опыта, то заводские настройки лучше не изменять.

Монтаж защитного приспособления нужно осуществлять по определенным правилам:

• устанавливать запорное устройство нужно на трубу холодной воды;
• монтировать клапан необходимо между емкостью и запорным краном;
• если предусмотрена возможность установки клапана непосредственно на бак, то он вкручивается в емкость, а на само приспособление крепится кран;

• производить установку нужно строго по стрелке, нанесенной на корпус изделия;
• все резьбовые соединения герметизируются льняной нитью или специальной лентой;
• производить затяжку резьбового соединения нужно с особой аккуратностью, так как слишком большое усилие может привести к повреждению бронзового корпуса клапана.

После проведения монтажных работ необходимо проверить, как работает обратный клапан водонагревателя. Для этого нужно наполнить емкость водой и визуально определить качество работы. При наличии протечки попробуйте поджать резьбу

В случае, когда не удалось добиться герметичности соединения, придется сливать воду и переустанавливать клапан, обращая внимание на качественное уплотнение стыков

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Примечание. Недостаточное количество притока провоцирует автоматическое отключение газовых котлов – срабатывает датчик тяги либо ионизации пламени. Также наблюдается затрудненный розжиг – электроды долго «искрят», при воспламенении в камере раздается сильный хлопок.

Для чего требуется предохранительный клапан?

Отчасти об этом уже упомянуто во вводной части статьи. Все просто – с повышением температуры в системе отопления (при работе котла), теплоноситель стремится расшириться.

Отчасти ему это удаётся – как раз для таких целей в любой системе предусмотрен расширительный бак. А в наше время системы стали делать преимущественно закрытого типа, то есть с герметичным расширительным баком мембранного или баллонного типа.

В таких баках имеется воздушная камера, которая предварительно накачивается определённым давлением. Под действием расширяющегося в объеме теплоносителя (а у него это – единственный путь к свободному расширению) воздушная камера сжимается, давление в ней и в системе в целом – возрастает.

И устройство, и принцип действия расширительного бака закрытой системы отопления не отличается особой сложностью.

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Инженер.

При правильно рассчитанных параметрах системы отопления, такого компенсационного звена для поддержания оптимального баланса температуры, объёма и давления теплоносителя бывает вполне достаточно. Тем более что в автономных системах никогда и не оперируют слишком высокими показателями давления. Как правило, при принудительной циркуляции с помощью насосного оборудования, давление в трубах контуров редко поднимается выше границы в две технических атмосферы (2 ат, 2 бар или 0,2 МПа), да и то – только лишь на максимальных температурах нагрева теплоносителя. Соответственно, и воздушную камеру расширительного бака предварительно накачивают примерно до 1,5 ат.

В таких системах максимального давления в 3 атмосферы будет больше чем достаточно, и выше ему подниматься – не надо. Это может негативно сказаться на целостности труб проложенных контуров, соединительных узлов, теплообменников. Повышенного давления «не любят» некоторые радиаторы и конвекторы.

В закрытых системах отопления предохранительный клапан работает в «дуэте» с расширительным мембранным баком.

Если при проектировании системы все рассчитано правильно, то давление и не должно вырасти выше установленного для него порога. Но случается всякое, например, временный выход из строя термостатического управления котла. Или прорыв мембраны расширительного бака, выход воздуха из его «сухой» камеры из-за неисправности ниппеля. Случаются и иные неприятности. Вот в таких условиях давление в системе может начать бесконтрольно повышаться, пересечь верхнюю допустимую границу. К чему это иногда приводит – лучше не рассказывать…

И вот для того, чтобы избежать последствий, как раз и нужен предохранительный клапан. Как только давление достигает предельной отметки, происходит срабатывание, клапан открывается и стравливает излишки теплоносителя в дренаж. Нормализуя тем самым уровень давления, давая владельцам время на приведение системы в порядок, на поиск неисправности, вызвавшей аварийную ситуацию.

То есть клапан подбирается (или настраивается, если предусмотрена такая опция) на максимально допустимое давление теплоносителя в контуре отопления.

Тесную взаимосвязь общих параметров системы отопления, установленного в ней расширительного бака и предохранительного клапана хорошо можно отследить на размещенном ниже онлайн-калькуляторе.
