Манометры для измерения давления газа: типы, особенности конструкции и действия измерителей

Принципиальная схема сильфонного дифманометра

1 — сильфонный блок; 2 — плюсовый сильфон; 3 — рычаг; 4 — ось; 5 — дроссель; 6 — минусовый сильфон; 7 — сменные пружины; 8 — шток

Сильфонный блок состоит из сообщающихся между собой сильфонов, внутренние полости которых заполнены жидкостью. Жидкость состоит из 67% воды и 33% глицерина. Сильфоны связаны между собой штоком 8. В сильфон 2 подводится импульс до диафрагмы, а в сильфон 6 — после диафрагмы.

Под действием более высокого давления левый сильфон сжимается, вследствие чего жидкость, находящаяся в нем, через дроссель перетекает в правый сильфон. Шток, жестко соединяющий донышки сильфонов, перемещается вправо и через рычаг приводит во вращение ось, кинематически связанную со стрелкой и пером регистрирующего и показывающего прибора.

Дроссель регулирует скорость перетекания жидкости и тем самым снижает влияние пульсации давления на работу прибора.

Для соответствующего предела измерения применяют сменные пружины.

Счетчики газа. В качестве счетчиков могут использоваться ротационные или турбинные счетчики.

В связи с массовой газификацией промышленных предприятий и котельных, увеличением видов оборудования возникла необходимость в измерительных приборах с большой пропускной способностью и значительным диапазоном измерений при небольших габаритных размерах. Этим условиям в большей мере удовлетворяют ротационные счетчики, в которых в качестве преобразовательного элемента применяются 8-образные роторы.

Объемное измерение в этих счетчиках осуществляется вследствие вращения двух роторов за счет разности давлений газа на входе и на выходе, Необходимый для вращения роторов перепад давления в счетчике составляет до 300 Па, что позволяет использовать эти счетчики даже на низком давлении. Отечественная промышленность выпускает счетчики РГ-40-1, РГ-100-1, РГ-250-1, РГ-400-1, РГ-600-1 и РГ-1000-1 на номинальные расходы газа от 40 до 1000 м 3 /ч и давление не более 0,1 МПа (в системе единиц СИ расход 1 м 3 /ч = 2,78*10 -4 м 3 /с). При необходимости можно применять параллельную установку счетчиков.

Ротационный счетчик РГ (рисунок ниже) состоит из корпуса, двух профилированных роторов, коробки зубчатых колес, редуктора, счет ного механизма и дифференциального манометра. Газ через входной патрубок поступает в рабочую камеру. В пространстве рабочей камеры размещены роторы, которые под действием давления протекающего газа приводятся во вращение.

Дополнительные опции

Наименование услугиТипЦена с НДС, руб.Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)Комплектация запорным клапаном VE2-2-G½Осевое присоединениеИндивидуальная двойная шкала Индивидуальная шкала в mbarИсполнение IP54Индивидуальный номер прибора + паспортСвидетельство о поверке к нумерованному приборуПервичная заводская поверкаПериодическая поверкаГарантийная пломба-стикерРемонтОчистка прибора от загрязнений (мазут, краска и пр.)

Комплектация указателем предельных значений (нержавеющая сталь)	КМ-12, 22, 31	95
КМ, КМВ	40 / 50
КМ	1420
КМ-11, 12	под заказ
КМ-22	+10% к стоимости прибора
КМ, КМВ (IP40)	+10% к стоимости прибора
КМ, КМВ	36
КМ, КМВ	100
КМ, КМВ
КМ, КМВ	140
Пломбировка манометра (под заказ)	КМ-12	55
КМ-22	25
КМ, КМВ	140
КМ, КМВ	индивидуально

РаспечататьЧертежи

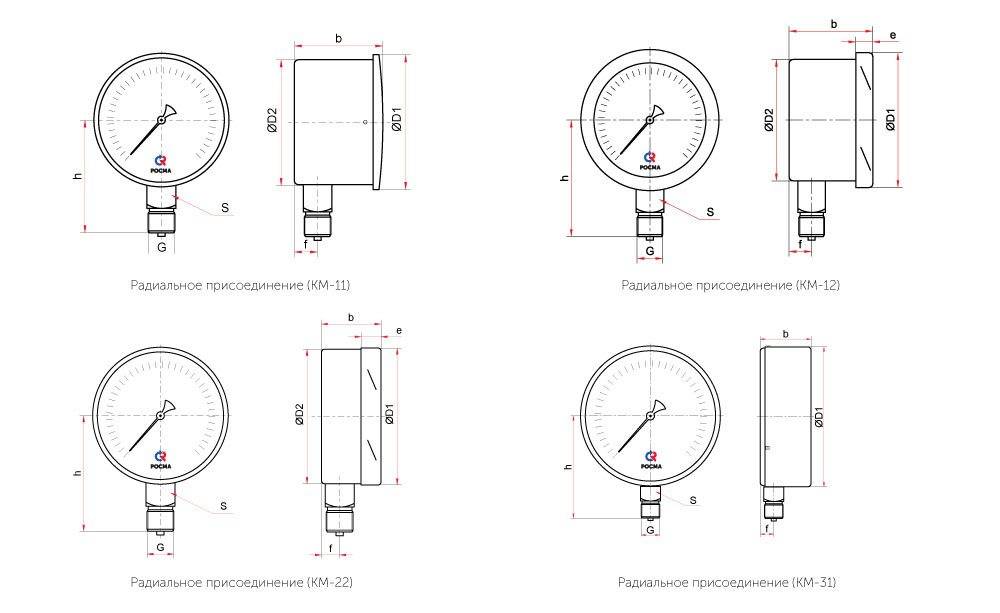

Основные размеры (мм), вес (кг)

ТипØD1D2behfSGВес

КМ-11Р	63	67	66	45	—	57	10	14	M12×1,5	0,22
КМ-12Р	73	65	38	10	56	9	0,20
КМ-22Р	100	101	99	51	18	90	16	22	G½ или M20×1,5	0,59
КМ-31Р	150	150	—	60	—	116	1,07

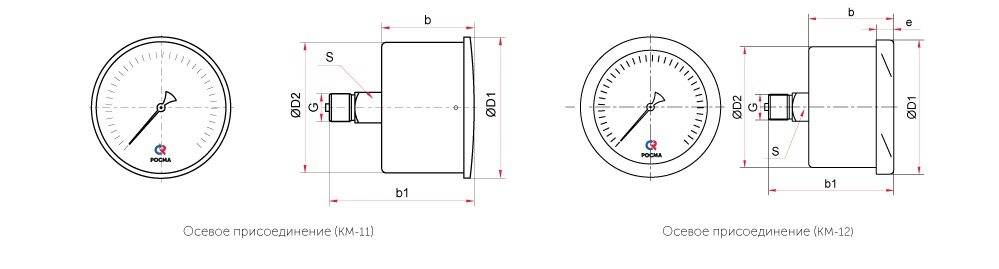

Основные размеры (мм), вес (кг)

ТипØD1D2beb1SGВес

КМ-11Т	63	65	65	46	—	71	14	M12×1,5	0,18
КМ-12Т	73	37	10	57	14

РаспечататьМонтаж и эксплуатация

Монтаж/демонтаж должен производиться  при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.

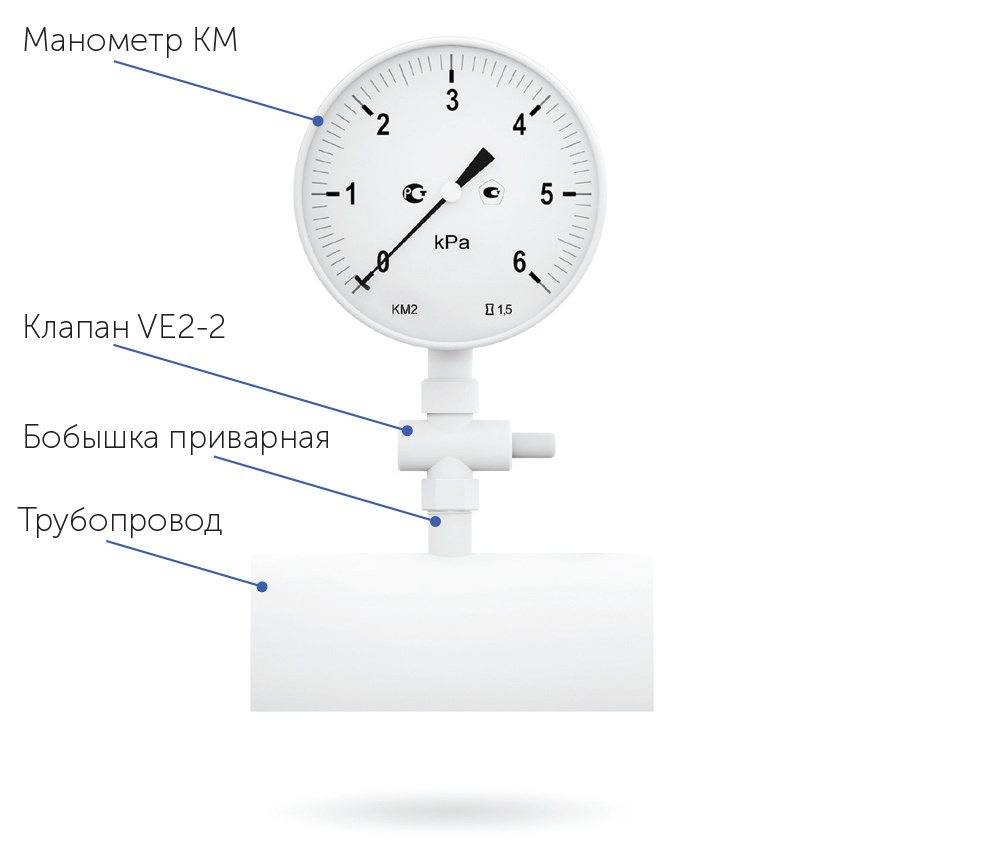

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

РаспечататьКарта заказа

Тип	манометр	КМ
мановакуумметр	КМВ
Диаметр корпуса	63 мм	1
100 мм	2
150 мм	3
Материал корпуса	сталь	1
нержавеющая сталь	2
Присоединение (расположение штуцера)	радиальное	Р
осевое	Т
Диапазон показаний давлений, кПа	КМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ	−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения	100, 150 мм	G½; М20×1,5
63 мм	М12×1,5
Класс точности	100, 150 мм	1,5
63 мм	1,5 / 2,5
Степень защиты	IP40	—
IP54	IP54

Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5

Дополнительное оборудование
Кнопочный запорный клапан VE2-2Бобышки из углеродистой сталиПереходники из латуни с наружным штуцером для шлангаУплотнительные кольца, паронитовые прокладки для манометровУказатели предельных значенийЕще

Внимание! С 6 мая 2020 года вводится новый прайс-лист

Расширен ассортимент скоб для ТМ

Архив новостей
Новости

Источники

• https://stanok.guru/oborudovanie/raznoe/izmerenie-davlenie-gaza-i-manometry.html
• https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
• https://domsgazom.ru/davlenie-gaza/izmerenie-davleniya-gaza
• https://www.fiztech.ru/catalog/manometry/gazovye_manometry/
• https://tehpribory.ru/glavnaia/pribory/manometr.html
• https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/
• https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/manometr.html
• https://mr-build.ru/newteplo/manometr-dla-izmerenia-davlenia-gaza-v-kotle.html
• https://rosma.spb.ru/manometers/dlya_izmereniya_nizkikh_davlenij_gazov/

Общая информация о давлении

Поддерживаемое давление газа зависит от назначения трубопровода По определению давление – физическая величина, равная силе, которая действует на единицу площади под 90° к поверхности. Так как голубое топливо передается по трубопроводам, здесь условной поверхностью выступает площадь сечения трубы, а напор определяет скорость перемещения вещества.

Давление на разных участках газопровода от месторождения до форсунки в газовом котле поддерживается разное.

Виды давления

Напор в трубах жестко нормируется. Если в магистральной трубе величина слишком мала, переместить газ к другой станции попросту не удастся. Если давление в домовой сети будет слишком велико, на конечном пункте – горелке, газовую смесь не удастся смешать с кислородом в нужной пропорции, чтобы поддерживать горение, а не спровоцировать взрыв.

По величине напора классифицируют газопроводы. А так как он поддерживается постоянно, газ «связывают» с этой величиной.

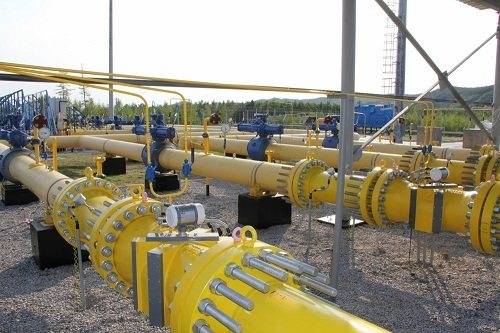

Различают магистральные и распределительные газопроводы.

Магистральный

Распределительный

Магистральные – по такому трубопроводу газовую смесь передают на большие расстояния. С определенной частотой здесь установлены газокомпрессорные станции, которые поддерживают необходимый уровень. Конечным пунктом для магистрали служит местная распределительная станция. По уровню напора различают 2 вида:

• магистральные сети 1 класса – с рабочим давлением от 2,5 до 11,8 МПа включительно;
• 2 класса – поддерживается по нормативу 1,2–2,5 МПа.

Распределительные – по трубопроводу газ доставляют от станций к конечному потребителю – внутридомовым сетям. Различают:

• 1 категория – бытовой газ передается под давлением от 0,6 до 1,2 МПа;
• категория 1а – более 1,2 МПа;
• 2 категория – 0,3–0,6 МПа.

Единицы измерения

Измеряется давление самым разным образом. Но если речь идет о газовой линии, чаще всего используются следующие варианты:

• 1 мм. рт. ст – эта единица очень наглядна, особенно когда используют для измерения жидкостный манометр.
• 1 атм – единица измерения более традиционная. Первой величиной, которую можно было с чем-то сравнивать, было атмосферное давление. Величина, высчитываемая от абсолютного нуля, носит название абсолютная. Отсюда, избыточное давление равно разнице между абсолютной и атмосферной величиной. При изменении разряжения определяют, насколько уровень в некотором ограниченном объеме – трубопроводе – меньше атмосферного. Эту величину называют вакуумметрическим давлением. При ремонте или обследовании внутридомовых сетей измеряют вакуумметрическое в системе удаления дыма, и избыточное давление – в газопроводе.
• 1 бар – единица, более распространенная в Европе. 1 бар равен 100000 Па.
• 1 Па – единица измерения принятая в системе СИ. Неудобна тем, что слишком мала – всего 1 ньютон на 1 м². При обследовании газопроводов используют большую единицу – 1 МПа, равный 1000000 Па(паскалей).

Единицы легко перевести друг в друга, воспользовавшись онлайн-калькулятором.

На что влияет давление газа в трубах

Значительное повышение или снижение напора приводит к некорректной работе оборудования. Норма для жилых домов — 0,003 МПа Для нормальной работы газового оборудования газ должен подаваться под тем напором, на которое оно рассчитано. Если это распределительная станция в цеху, напор в трубах должно быть высоким. Однако обычному пользователю – жителю квартиры или частного дома, приходится сталкиваться только с низким или условно средним значением в распределительных сетях.

На практике различают 3 ситуации.

• Среднее давление газа – голубое топливо подается на форсунки и горелки под нормальным напором. При этом газ в правильной пропорции смешивается с кислородом из воздуха и горит, обеспечивая подачу тепла.
• Выше нормы – часть газа не сгорает. Либо накапливается, либо окисляется только до угарного газа. Это может привести к отравлению, пожару или даже взрыву.
• Низкое давление газа – сгорает полностью, но подается в недостаточном количестве, в результате огонь на горелке нельзя сделать интенсивным. Отопительный котел не вырабатывает достаточного количества тепла.

Как выглядит манометр

Современный цифровой манометр представляет собой дисплей в пластиковом или металлическом корпусе, снабженный кнопкой Вкл/Выкл (ON/OFF) и показывающий величину давления.

По результатам измерения на электронном дисплее загораются значения давления. На корпусе обязательно наносится заводская маркировка и дата производства устройства. Манометр состоит всего из нескольких деталей и рекомендуется к использованию в домашних условиях.

Пружинный манометр, который считается классическим вариантом устройства, представляет собой круглый циферблат в корпусе со стрелкой. Стрелка показывает на шкале результаты измерений.

В качестве чувствительного элемента применяется полая трубка с овальным или эллипсоидным сечением (трубка Бурдона). Когда на эту трубку действует давление, она деформируется (разгибается при увеличении давления и сгибается при его уменьшении).

С одной стороны трубка полностью запаяна, с другого конца размещается штуцер для измерения величины давления. Запаянный конец соединен с механизмом передачи. Эксперты утверждают, что этот вариант лучше всего, потому что он не зависит от электроники.

В конструкцию прибора входят следующие элементы:

• Пластиковый или металлический корпус;
• Шкала с делениями, которые показывают величину давления газа или жидкости;
• Подвижная стрелка, наподобие часовой;
• Шестеренки;
• Зубчатый сектор.

Между зубчатым сектором и шестеренками стоит пружинка, она требуется для исключения мертвого хода. Узнать о том, какое давление показывает манометр, можно посмотрев на его измерительные деления шкалы. Обозначенные деления манометра соответствует силе давления газа или жидкости.

Шкала измерения показывает результат в паскалях (русское обозначение Па, международное Pa), барах или атмосферах. Это наиболее часто используемые единицы измерения давления

При этом неважно, где происходят измерения — в газообразной или жидкой среде

Обычно в современных магазинах можно выбрать и купить электронный прибор для измерения, но на производстве, иногда, до сих пор применяются механические модели, так как они более точные и работают без сбоев.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Требования к манометрам

Цвет корпуса указывает на тип измеряемого газа: желтый – аммиак, голубой – кислород, черный – негорючие, красный – горючие

Точные показатели, в соответствии с которыми устройство проводит замеры, напрямую зависит от правильности его подбора и монтажа в сочетании с эксплуатационными условиями. При подборе нужно учитывать физические и химические свойства измерительной среды и предполагаемые данные по давлению. Например, для условий с высоким содержанием агрессивных газов, лучше приобретать специальные приборы, изготовленные из прочных материалов. Диаметр стекла манометра должен быть не меньше 10 или 16 см, если его размещают на дистанции от 2 до 3 метров.

Устройства, применяемые в газовых средах, имеют различные оттенки корпуса, к примеру, голубой указывает на работу с кислородом, желтый с аммиаком, красный и черный подходят для горючих и негорючих газов соответственно. По правилам безопасности не рекомендуется пользоваться манометрами с истекшим сроком поверки, а также при отсутствии пломбы или отметки о проведении этой процедуры. Если стрелка прибора не возвращается к нулевому показателю после отключения, он тоже считается нерабочим.

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

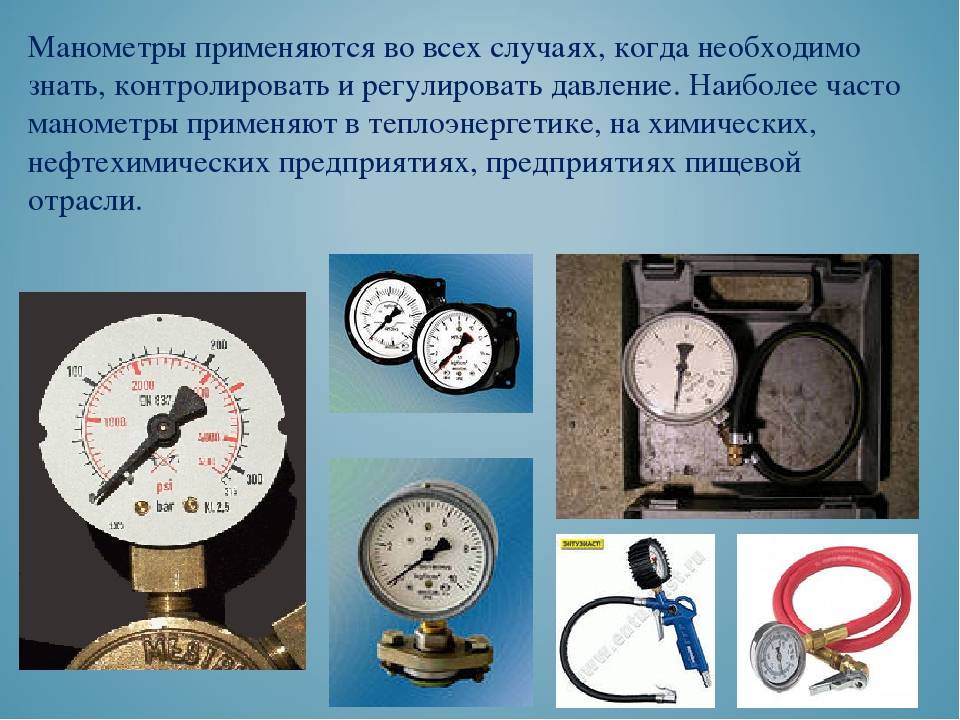

Манометры применяют в самых разнообразных отраслях

Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Типы манометров по назначению

Чтобы упростить процесс выбора подходящего прибора, производители сразу маркируют манометры по рекомендованному их назначению. Существуют как устройства общетехнического применения, так и специального. Полный перечень включает следующие группы манометров:

1. Общетехнические.
2. Электроконтактные.
3. Кислородные.
4. Эталонные.
5. Железнодорожные.
6. Судовые.
7. Самопишущие.

Дополнительно можно выделить отдельные группы манометров по степени их устойчивости к конкретному неблагоприятному воздействию, например, коррозиестойкие, виброустойчивые.

Манометр – это прибор, позволяющий измерить давление в водной системе или среде. С помощью этого простого устройства можно получить точные показатели давления в любой точке трубопровода или насосного агрегата. Ниже изучим конструкцию, принцип работы и отличия между разными видами манометров.

Манометр для измерения давления воды в водопроводе обладает очень простой конструкцией. Прибор состоит из корпуса и шкалы, на которой указывается измеряемая величина. Внутри корпуса может быть расположена трубчатая пружина или двухпластинчатая мембрана. Также внутри устройства находится держатель, трибко-секторный механизм и упругий чувствительный элемент.

Принцип действия прибора основывается на уравновешивании показателей давления посредством силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

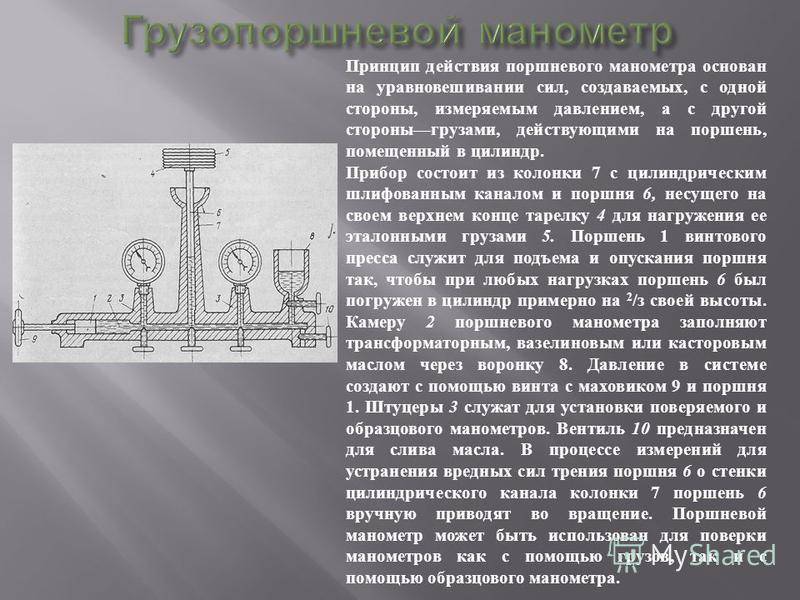

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

На что важно обратить внимание при покупке манометра?

Важно учесть:

манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида.
на манометре или в паспорте должна быть отметка о первичной поверке

Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов.
поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности.
на манометр должен быть паспорт и действующий сертификат на средства измерения.
если прибор новый и поверка на 2 года выбирайте самый дешевый вариант.
обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к

если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память.
отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов.
манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.

В этой статье мы постарались рассмотреть самые популярные вопросы о всем разнообразии манометров. Если Вы хотите, чтобы бы рассмотрены другие вопросы или с какими то ответами Вы не согласны — напишите нам и мы постараемся расширить статью исходя из Вашего опыта. В письме не забудьте указать Ваши данные, место, условия и регион установки.

Какие виды существуют?

Список основных видов манометров для воды:

1. Самые распространенные – общетехнические пружинные манометры для воды, с диапазоном измерения от 0 до 10 или от 0 до 6 атмосфер. Диаметр корпуса может быть от 40 до 160 мм, чаще всего – 100.
2. Котловые – с диаметром корпуса 250 мм. Они нужны, чтобы на расстоянии снимать показания прибора.
3. Виброустойчивые манометры – заполнены внутри вязкой жидкостью, в частности раствором глицерина или силиконовым маслом. Измеряют давление в условиях сильных вибраций. Применяются на насосных станциях, автомобилях, компрессорах, поездах.
4. Коррозионностойкие манометры – для работы с химически агрессивными средами.
5. Высокоточные нужны для поверки и опрессовки.
6. Цифровые электронные – механическая сила преобразуется в электрический сигнал. Показания снимают с табло, можно программировать, некоторые приборы можно подключать к компьютеру.
7. Электроконтактные (сигнализирующие) – приборы, в которых устанавливается верхний и нижний пределы давления. В случае их преодоления электронный прибор срабатывает и передает сигнал на управляющее устройство.
8. Термоманометры – это приборы, измеряющие давление и температуру в системе отопления или водоснабжения. На лицевой стороне две шкалы, по которым снимают показания.

Список популярных марок

Среди наиболее популярных механических моделей выделяют:

WM-61, B. Well – хорошая точность и качество манометра. Цена невысокая – 780 рублей.

Механический тонометр модели WM-61, B. Well

Microlife BP AG 1-40 – большой манометр и размер манжеты. Имеет высокую точность показаний. Стоимость доступная – 1890 рублей.

Тонометр модели Microlife BP AG 1-40

Ri-Can 141 – улучшенная модель для индивидуального использования. Обеспечивает максимальную точность. Цена высокая – 5950 рублей.

Среди полуавтоматических:

• Microlife BP N1Basic – улучшенное качество и точность исследуемых результатов. Цена невысокая – 1450 рублей.
• Omron S1 – надежный прибор, со множественными функциями. Средняя цена – 1640 рублей.

Полуавтоматическая модель Omron S1

B. Well WA-22H – отличная точность и качество сборки, улучшенный дизайн, дополнительные удобства в дизайне. Невысокая цена – 1690 рублей.

Модель тонометра B. Well WA-22H

Лучшие автоматические модели:

• Microlife BP A2 Basic – качественный универсальный аппарат для всей семьи. Цена средняя – около 3 тысяч рублей. Обладает многочисленными функциями.
• Omron M2 Basic с адаптером – достоверность показаний и комфорт при работе. Им можно измерить показатели один раз, и это будет верный результат. Средняя стоимость – 2450 рублей.

Omron M2 Basic с адаптером

Кардиологи советуют, тем, кому за 40, лучше будет приобрести или автомат с закреплением манжеты на плечо. Молодым можно измерить давление и запястным аппаратом.

Приобретать подходящий тонометр для индивидуального применения нужно с учетом всех особенностей человека, его болезней, возраста, потребности в различных функциях. Особенно требуется прибор больным гипертонией и перенесшим инсульт, чтобы вести контроль за давлением и не допускать осложнений.

Как правильно провести измерения манометром?

Знание основных правил измерения давления в шинах поможет успешно справиться с любым прибором независимо от его технических особенностей.

1. Контроль необходимо осуществлять регулярно, для изношенных колес рекомендуется проверять давление раз в неделю.
2. Использование нестандартных шин потребует придерживаться рекомендаций производителя относительно уровня давления воздуха в колесах.
3. Измерять давление необходимо на машине без груза, поскольку на загруженном авто показатель будет не совсем верным.
4. Минимальная погрешность измерения будет получена на остывших колесах. В нагретом от движения колесе показатель окажется выше на 15%, а в зимнее время ниже на 10%. Самые правильные замеры можно получить через 3 часа после остановки транспортного средства.
5. Цифровые приборы нередко выдают результат в момент отсоединения от ниппеля. Пользуясь такими устройствами, следует учитывать самые последний результат замеров.

Не следует пренебрегать покупкой манометра, поскольку давление воздуха в автомобильных шинах необходимо держать под контролем. Опасность представляют как спущенные, так и сильно перекачанные колеса. Если вы выбираете, где купить манометр, следует отдать предпочтение надежным поставщикам, которые напрямую сотрудничают с производителями.

Интереснейшие публикации иркутских СМИ — в соцсетях: FaceBook, ВКонтакте, Одноклассники, Telegram

НОВОСТИ ПАРТНЕРОВ:
