Схема подключения и нюансы монтажа перекрестного выключателя — описываем суть

Комментарии:

Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Очень удобно. Спасибо за статью.

Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то

Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Датчиком движения? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была?

В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много.

Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно

Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет.

Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации

Анатолий! Спасибо огромное! Всю голову сломал,собирая выключатели. Китайцы молодцы…как обычно)

А если пользоваться прозвонкой, то любую головоломку от китайцев решить можно.

тоже недавно столкнулся с подключением двойного проходного, плюс два промежуточных выключателя (перекрестных) лезард! … искажу я вам это были еще те танцы с бубном, потому что: схема на самом выключателе не соответствует действительности

схема найденная в интернете (именно лезард) не совсем корректная, тоесть они работают но вставить в середину два промежуточных(перекрестных) выключателя ни как не получалось из-за перепутанных местами нескольких проводов и так только после прозвонки всех контактов стало ясно как и куда что подключать и почему не работало ранее: берем два трех жильных кабеля (цвет жил: Ж,С,К) в распред коробке разрезаем обе «Ж» жилы и одну пару соединяем вместе и подключаем к ней фазу, которая будет идти на один из выключателей и подсоединяем их к средним контактам «2 и 5» другие две «Ж» жилы в распред коробке подсоединяем по отдельности, подключаем к одной и второй лампе, а другие концы подключаем к второму выключателю к контактам «2 и 5» соответственно! далее очень важно подключить пару «с» и «к» из одного кабеля к контактам: «1 и 4» и «1 и 4» а другую пару «с» и «к» к контактам: «3 и 6» и «3 и 6» (таким образом чтобы контакты: «3 и 1» были «к» а контакты «4 и 6» были «с» и так подключение с обратной стороны выключателя выглядит следующим оброзом: низ: 1-к, 2-ж, 3-к, верх: 4-с, 5-ж, 6-с (важно: 3 и 6 общий кабель и 4-1 общий кабель) теперь все работает и можно подключать два промежуточных (перекрестных) выключателя (между проходными) предварительно заложив кабель (между проходными) петлей (транзитом, не разрезанный. ) в подрезетнике и так: берем зачищаем провод и видем три провода: ж,с,к. «ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход

тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард

«ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход. тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард.

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

источник

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
3. Установить переключатели на своё постоянное место.
4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех. Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения

Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Подключение проходного переключателя

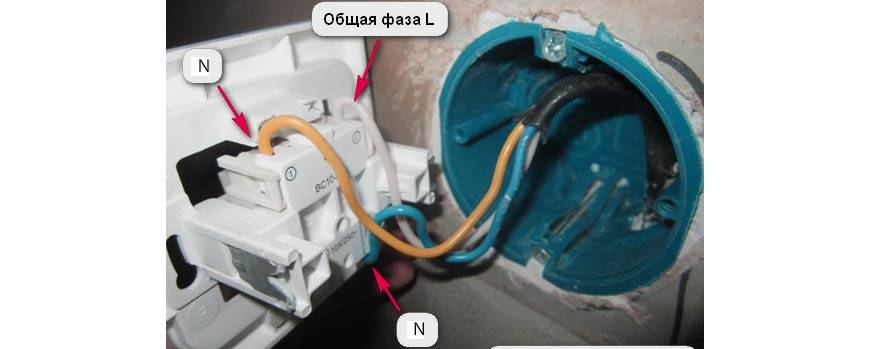

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Подготовительные работы

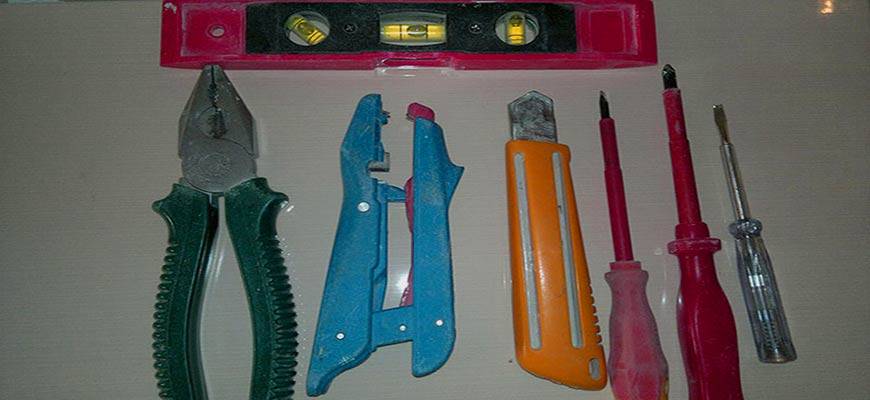

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Фаза на лампочке проходного выключателя

Рассмотрим, как не должна выглядеть схема подключения двухклавишного проходного выключателя. Подобная ситуация поднимается часто в видеосюжетах мастеров, но встречаются в сети картинки, где нулевой провод приходит на розетку слева. Чего уж говорить о лампочке. Представьте ситуацию:

1. Приходит электрик в санузел поменять лампочку.
2. Взял стремянку, отрубил выключатель, лезет наверх.
3. Снимает плафон одной рукой, вторая занята отвёрткой, лезет вниз все это положить.
4. Взбирается назад с фонариком, светит им, зажав плечом и видит, что внутри набились какие-то насекомые.
5. Не отпуская фонарик, кладёт лампочку в наплечную сумку и думает – дай-ка я сейчас пальцем прочищу патрон.
6. Лезет, для удобства схватившись за стальную трубу. И вдруг – удар!

Освещение ставится так, как показано на первом рисунке, по-другому не делается, как часто бытовало в советских домах. А теперь, как понять, проведён ли монтаж верно либо допущена грубая ошибка. Если выключатель (любого типа) двух клавишный, к нему подходят три электропровода:

• Две нейтрали, идущие от патронов с лампочками.
• Единственная фаза, берущая начало от распределительного щитка.

Проверить это просто, не потребуется выключение света. Если снять аккуратно шлицевой отвёрткой кнопки с выключателя, обычно за ними обнаруживаются зажимные винты, куда эти электропровода и подходят. По количеству жил увидим три штуки. Причём расположенных несимметрично. Лежащие парой, идут от патронов, и щуп на них светиться не должен. Одинокий провод выключателя должен оказаться по определению фазой. Теперь остаётся взять щуп и проверить правильность.

Если наоборот, то удостоверимся, что все понято правильно. Берём стремянку и выкручиваем лампочки. Если фаза на выключателе пропала (точнее, две фазы), выводы верны на 100%: на патронах присутствует напряжение 220 В, чего допустить нельзя. Чтобы исправить эту непростительную оплошность электриков, не потребуется протягивать электропроводку заново, как подумает новичок. Нужно просто вырубить питание квартиры, проверить это через доступные розетки, брать стремянку и лезть в распределительные коробки. Любым методом (и при помощи тестера) находится тройка нужных электропроводов, и все меняется местами. Чтобы на патроны теперь выходили нулевые электропровода, а одиночный на выключателе стал фазой.

Провода и контакты

Как это проверить, теперь известно, так как щуп держим в руке. Лезем в выключатель и находим расположение фаз (одна штука) и нуля (две штуки). Причём лампочки выкручены, и ошибиться сложно. Перед окончательным пуском иллюминацию возвращаем обратно, возвращаемся к выключателю и пробегаем щупом. Если неизменно, проводим тестовый запуск освещения.

Теперь, когда точно правильно выполнена раскладка электропровода, устанавливаем проходные выключатели Legrand либо прочей марки.

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.

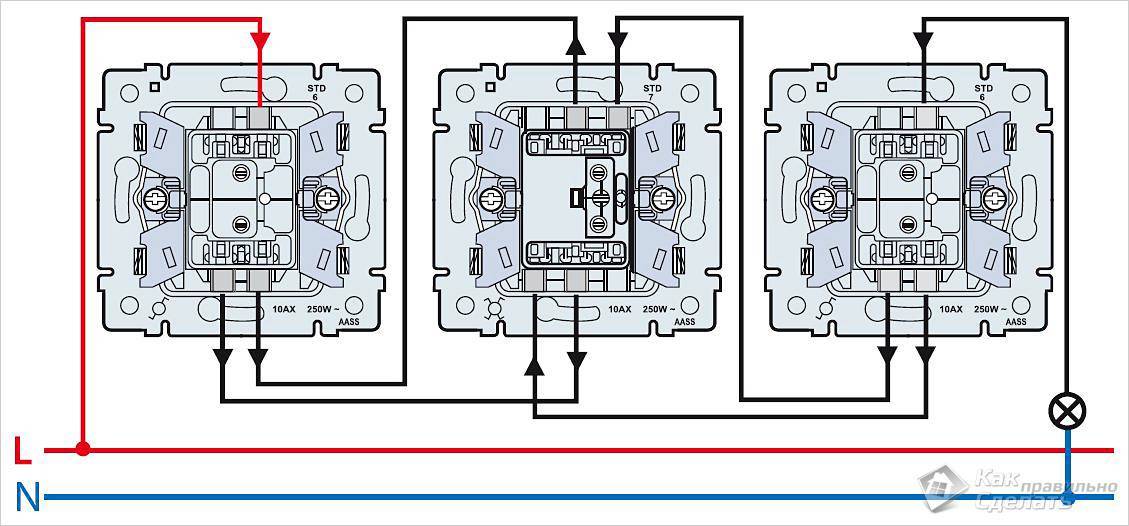

Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

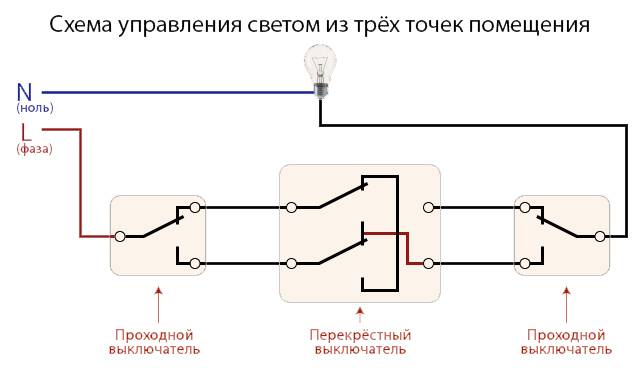

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

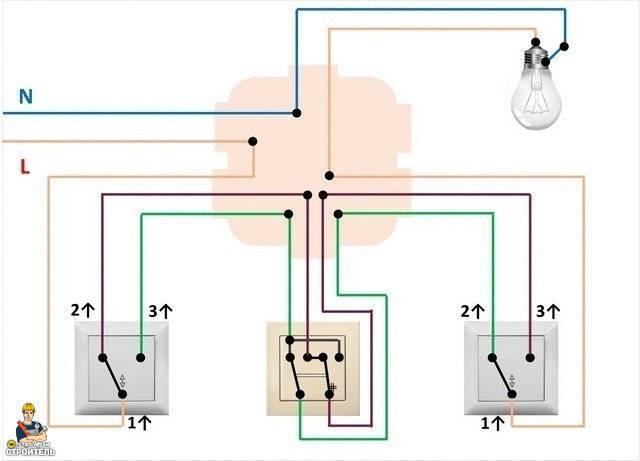

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

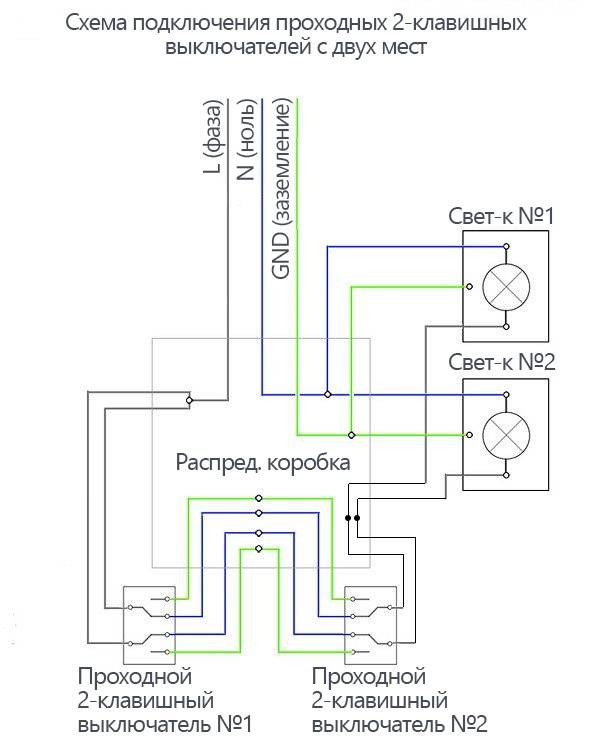

Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели? Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену. Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ

На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

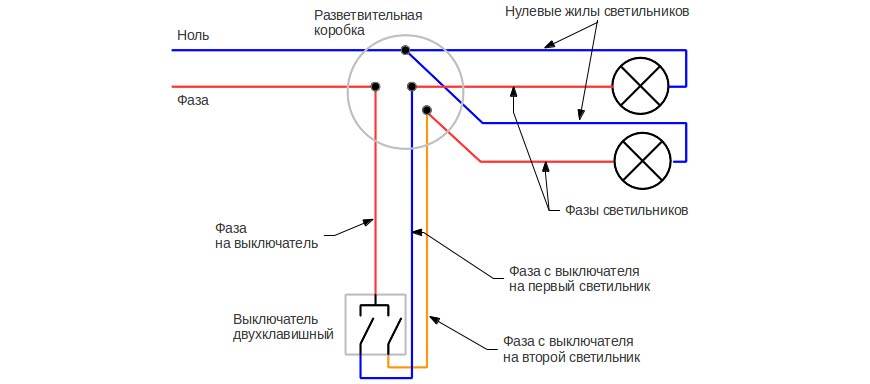

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов. Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Недостатки

1

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели? Можно, при этом все затраты будут  в районе 800-1000 рублей. Как это сделать, читайте в статье “Беспроводной проходной выключатель.”

Источники – https://cable.ru, Кабель.РФ

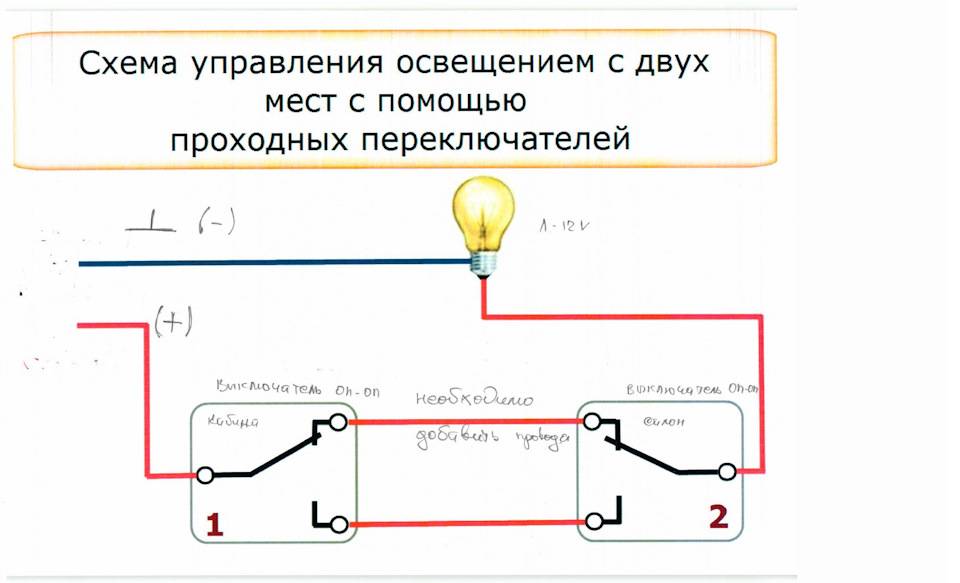

Проходные переключатели: схема и подключение

Второй тип выключателей называется проходным. Корректно называть их не выключателями, а переключателями, поскольку по своей сути они не только ВЫКЛючают свет, а еще и ПЕРЕключают его. Проходные переключатели позволяют управлять светом с двух точек, например в коридоре. Вы подходите к коридору, выключаете источник света. Проходите до конца коридора, и уже с другого конца выключаете тот же самый источник. Данная схема также часто пользуется популярностью в спальне – Вы зашли в спальню, включили свет. Когда Вы уже легли в кровать, Вы можете выключить свет с помощью второго проходного переключателя, расположенного у кровати.
