Как выбрать и правильно подключить трехклавишный выключатель

Преимущества установки прибора

Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.

Обычно выключатель применяется для подключения люстры с различными типами освещения или для удобства переключения осветительных приборов в помещении с несколькими смежными комнатами — например, ванна, санузел, коридор. Также он существенно экономит место на стене, так как занимает ту же нишу, что и обычная одинарная модель.

Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:

экономия электрической энергии;
удобство в эксплуатации;
эстетичный внешний вид.

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
Монтируем выключатели на желаемые места.
Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
Тестируем сеть на возможность управления из двух точек.
Отключаем подачу электропитания в сеть.
На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
Подаем электропитание.
Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Выбор трехклавишного выключателя

При выборе трехконтурного выключателя его стоит внимательно осмотреть. Следует изучить физические характеристики и удостовериться в присутствии схемы подключения. Качественный трехклавишник обладает нижеприведенными характеристиками:

На корпусе отсутствуют царапины, вмятины и повреждения.
Клавиши срабатывают легко и не заедают.
Включение 1 клавиши сопровождается щелчком.
Сердцевина и ее зажимы функционируют исправно.

Для комнат с высоким уровнем влажности нужно приобрести устройство, имеющее специальную защиту. Сердцевины с винтовыми и зажимными клеммами обладают дополнительными плюсами. Это упростит установку и продлит срок службы переключателя.

Не рекомендуется покупать устройство с любыми дефектами. От этого напрямую зависит не только бесперебойное освещение, но и безопасность.

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Выключатель с тремя клавишами – четыре провода

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

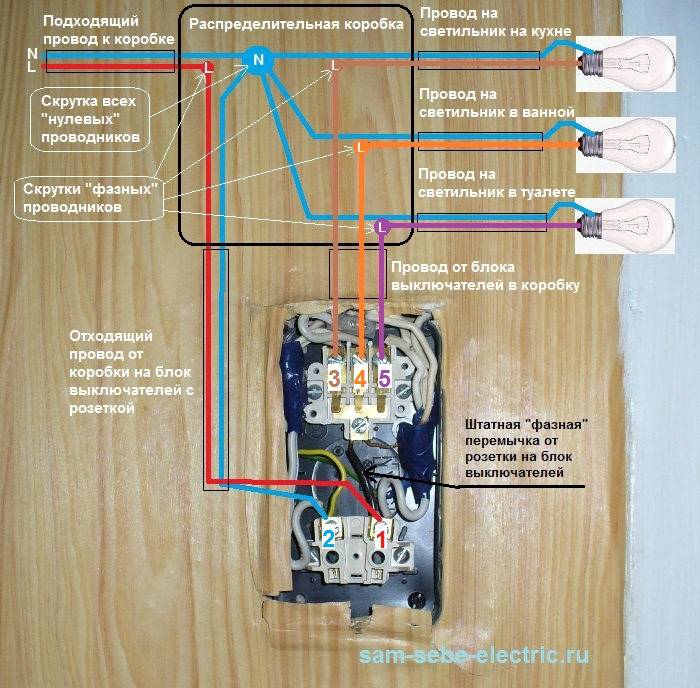

Схема подключения тройного выключателя

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Как правильно подключить тройной выключатель

Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе. Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2. Включение общего питания. Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.

Области применения

Сборка распределительной коробки и выключателя. Вот в принципе и все.

Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.

На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей. Как подключить трехклавишный выключатель

https://youtube.com/watch?v=r1XosmC76kA

Подключение проходного выключателя со схемой управления из двух точек

Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.

От схемы обычного подключения выключателя его отличает всего два нюанса:

конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.

При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.

Схема подсоединения проходного выключателя из трех мест

Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.

Оно служит транзитным устройством, которое не влияет на работу двух других маршевых выключателей, одновременно самостоятельно замыкая и размыкая цепь освещения независимо от двух других выключателей.

От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.

Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.

Две группы светильников. Двухклавишный проходной выключатель

Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.

Только нужно иметь ввиду несколько нюансов:

Это два одинарных проходных выключателя, которые установлены в один корпус;
На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.

Схема подключения — проходной выключатель

После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов. Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы. Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя

Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже. В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор

Как подключить проходной выключатель с двух точек полная схема монтажа

В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор. Как подключить проходной выключатель с двух точек полная схема монтажа

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.

Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
Вскрытие имеющихся каналов и пробивка новых.
Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
Установка и закрепление подрозетников. Провода проводятся вовнутрь их.

Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

Установка двухклавишного блока

При установке электротехнического узла такой конструкции, все работы осуществляются таким же образом, как и установка одноклавишного устройства. Практически все двухклавишные модели не требуют большего пространства для установки и дополнительного подрозетника.

Все подготовительные работы, описанные на примере установки одноклавишного устройства, применяются для установки двухклавишных модулей. Фазный провод отводится от общего фазного провода, а на выходе каждого выключателя крепится по одной жиле, которые затем ведутся к осветительный приборам.

Установка трёхклавишного блока

Аналогичным способом выполняется установка трёхклавишного прибора, с той лишь разницей, что количество жил, которые будут направлены от выключателя к осветительным приборам равно 3.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

плоская и крестообразная отвёртка;
отвёртка с индикацией наличия напряжения;
стриппер, чтобы можно было снять изоляцию, или нож;
пассатижи;
изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

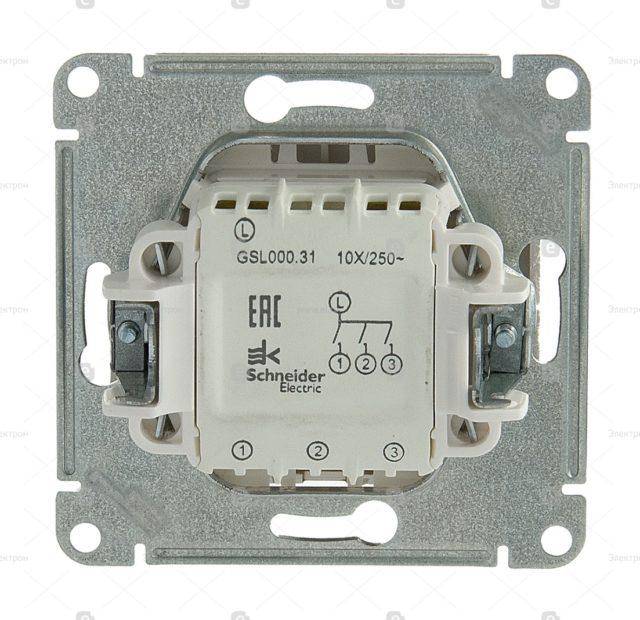

Трёхклавишный аппарат имеет 4 контактных узла:

входной контакт, к нему должна подключаться питающая фаза;
ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру

Это важное условие для любых работ, связанных с электричеством.
На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов

Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Как подключить трёхклавишный выключатель: пошаговые действия

Последовательность действий при подключении трёхклавишного выключателя следующая:

Отключение общего питания (или группы освещения) на распределительном щитке. Это необходимо для обеспечения безопасности проводимых работ. Предохранительные пробки

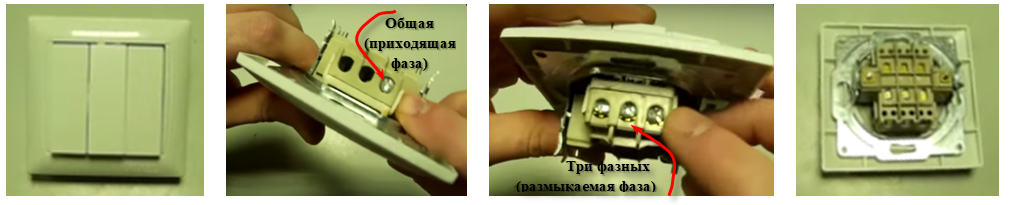

Демонтаж выключателя. Если выключатель новый, разборка его состоит в отсоединении корпуса от цоколя и ослаблении клеммных креплений. В некоторых современных приборах клемма устроена по принципу защёлки, отпускать её не нужно. Провод просто заводится в отверстие и там автоматически фиксируется. Кроме этого, чтобы закрепить выключатель в подрозетнике, необходимо на один, два оборота винта, ослабить натяжение распорных ножек. Винты распорных ножек
Подключение проводов к выключателю. Самый ответственный момент. Необходимо разобраться в 4 проводах. Один закрепляется в общей клемме, из него «фаза» будет подаваться на все три лампы. Остальные 3 подключаются в желаемом порядке. Например, один питает центральную люстру, второй включает настенное бра и третий — островное освещение над диваном в гостиной. Или, если люстра имеет 6 ламп, поочерёдное включение 3 пар. Очищение от изоляции удобно делать при помощи стриппера, но можно и обычным ножом. Длина оголённого провода не должна превышать 10 мм., так, чтобы после погружения её в гнездо клеммы, снаружи оставалось не более 1 мм. Если зажим клеммы винтовой, затягивать его нужно достаточно прочно.
Крепления проводов в клеммах
Подключение проводов в распределительной коробке. Самым надёжным соединением проводов считается пайка. Не зря распределительную коробку ещё и сегодня электрики часто называют «распаячной». Однако работа эта требует навыков и наличия паяльника со всеми принадлежностями. Поэтому, в большинстве случаев провода соединяют клеммниками, коих в продаже имеется большое разнообразие. По техническим характеристикам такое подключение практически ничем не уступает пайке, а в некоторых случаях даже более прогрессивное (например, когда совершается переход от алюминиевой жилы на медную). В крайнем случае, допустима и обыкновенная скрутка металлических жил, которую делают при помощи плоскогубцев. Оголять изоляцию в распределительной коробке также следует лишь настолько, что бы обеспечить надёжность крепления, не больше. Все стыки кабелей необходимо тщательно заизолировать, чтобы они не могли контачить между собой. Соединение проводов в распределительной коробке
Проверка правильности подключения. Окончательно подсоединив все провода, перед финальной сборкой можно проверить работу всей схемы. Для этого включают питание на распределительном щитке, тестируют переключатель и снова отключают ток в сети.
Сборка распределительной коробки и выключателя. Если всё работает в штатном режиме, провода в распределительной коробке аккуратно укладываются внутрь и закрываются крышкой. Выключатель устанавливается в подрозетник. Для этого винты распорных ножек закручиваются по часовой стрелке. Отжимать их нужно равномерно с каждой стороны, чтобы цоколь в итоге оказался прочно закреплённым по центру отверстия. Но перетягивать тоже не следует, если затянуть слишком сильно, ножки могут проколоть пластмассовый корпус подрозетника и выключатель будет в нём «болтаться». После этого навинчивается защитный корпус и в пазы вставляются клавиши. Сборка завершена. Выключатель в сборе
Включение общего питания.

Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.

Важно другое. Согласно правилам установки электроприборов (ПУЭ), подключить устройство необходимо так, чтобы происходило размыкание именно фазового проводника тока

Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение

А это чревато ударами тока в случае неосторожного прикосновения к оголённым контактам при замене лампочки. Кроме того, правилами регламентируется положение клавиш

Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз.

Схема подключения трёхклавишного выключателя принципиально не отличается от схемы подключения одно или двух клавишных. Разница лишь в количестве управляемых точек освещения.
