Тонкости подключения газовой варочной панели — знакомим с вопросом

Как выбрать место под установку газовой плиты в квартире?

В СНиП 42-101 указано, что для установки газовой плиты необходимо руководствоваться требованиями производителя оборудования. Вместе с этим располагать плиту нужно на максимально возможном расстоянии от горючих материалов. Если таковых нет, то стены и пол, где планируется установить плиту, покрывают негорючей отделкой (например, керамической плиткой). Пол должен быть ровным, без уклона. Максимально допустимое расстояние от точки подачи газа (где находится вводная труба) до плиты – 4 метра. Если необходимо сделать большее расстояние, то потребуется выполнить перенос газовой трубы – это находится в компетенции представителей газовой службы.

Саму плиту запрещено плотно пододвигать к стене. Минимальное расстояние между ними указывается в инструкции (как правило, от 65 миллиметров и более). Варочная поверхность также не должна находиться ниже уровня рядом располагаемой мебели, в частности, мойки. Если таковая имеется, то плиту располагают на бетонном пьедестале.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Правила безопасности и советы

Самостоятельную установку газовой плиты проводят в строгом соответствии с правилами безопасности, регламентирующими действия при контакте с газовыми сетями.

Нормы, обязательные к выполнению:

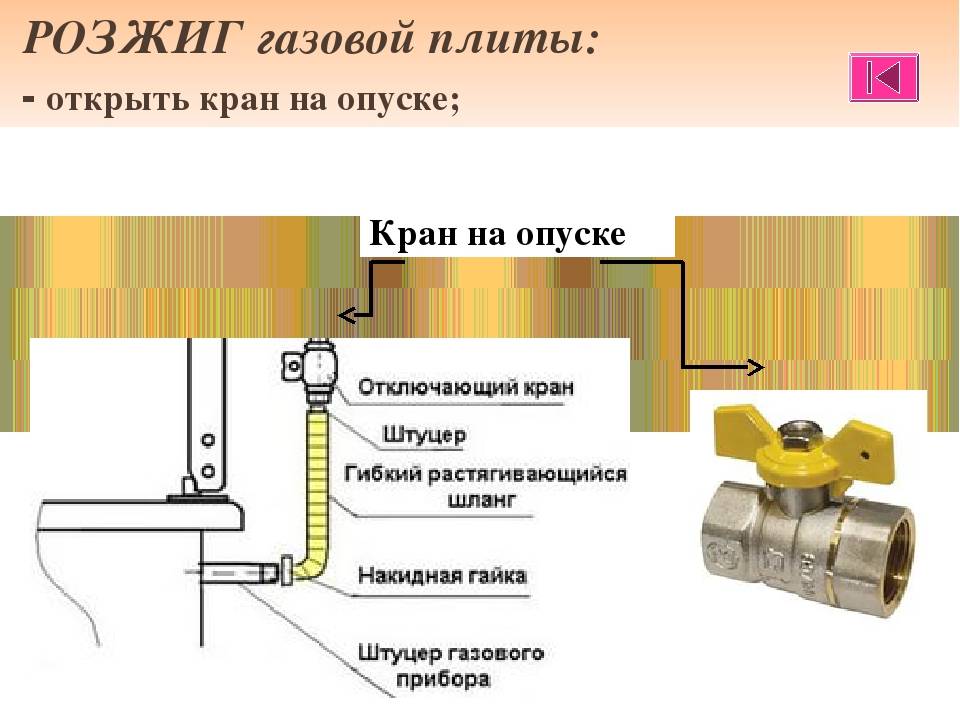

1. Гибкий шланг, соединяющий агрегат с системой подачи газа,  размещают на виду в легко доступном месте и ни в коем случае ничем не перекрывают. Этот предмет всегда должен быть доступным для осмотра или плановой замены.
2. Газовый рукав делают в четком соответствии с общепринятыми нормативными документами, не превышая разрешенный размер ни на дюйм.
3. Сам соединительный рукав не окрашивают, так как краска повреждает поверхность и способствует ее преждевременному растрескиванию. Если внешний вид рукава не слишком эстетичен, его маскируют под самоклеящейся бумагой.
4. Напрямую шланг соединяют только с подающим краном и газовой плитой. Переходник используют лишь в случае нестандартного резьбового соединения одного из выходов.
5. До начала установки плиты газ перекрывают, повернув до упора запорный вентиль на патрубке от подающего стояка, и оповещают всех, находящихся в помещении, о ведущихся работах.
6. При установке используют только специальный инструмент, расходные материалы и комплектующие детали, предназначенные для работ с газовой арматурой.
7. Все открытые в ходе подключения патрубки сразу же затыкают. Для опуска в качестве затычки используют плотную мокрую тряпку. Вода, впитавшись в ткань, наделяет материал высоким уровнем газонепроницаемости.
8. Для временного закрытия подающей трубы с резьбой на 1/2″ берут пробку от винной бутылки. Ее по зауженному краю обрезают в форме конуса, обрабатывают наждачной бумагой и плотно «вкручивают» в трубное отверстие. Если деталь застряла, извлекают при помощи штопора.

По окончании работ состыкованные участки обмазывают мыльным раствором средней концентрации, открывают газовый запорный вентиль и тестируют систему на утечки.

Если мыльная жидкость начинает пузыриться, газ снова перекрывают и доводят области стыка до полной герметичности.

Когда в процессе тестового запуска слышится шипение или ощущается запах газа, вентиль немедленно закрывают, открывают окна, двери и вызывают команду сотрудников аварийной газовой службы.

Иногда при подключении или переносе плиты может потребоваться замена газового крана. Эту работу проводят только представители газовой службы с предварительным отключением газа по всему стояку.

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

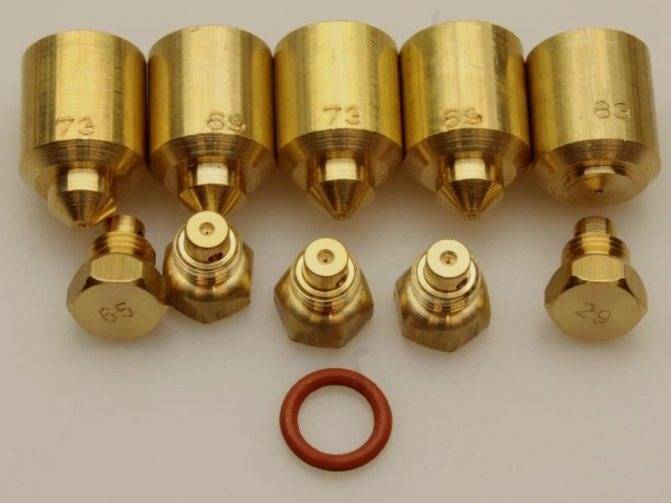

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

Галерея изображений

Фото из

Место установки баллонов с газом

Газовый редуктор для подключения

Шланг для соединения баллона с варочной панелью

Кран для блокировки подачи топлива

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

1. Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
2. К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
3. Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Подключение газовой плиты – правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

• Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
• Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
2. Техпаспорт на квартиру.
3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

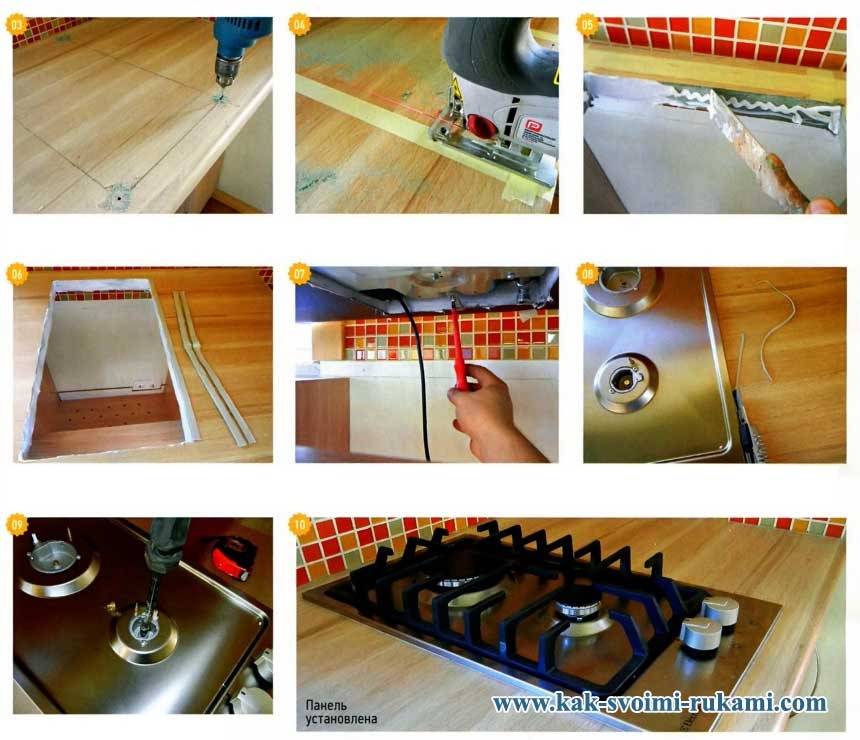

Подключение варочной панели

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, необходимо понимать, что сам природный газ – вещество взрывоопасное

Поэтому очень важно все процессы проводить с учетом особых требований. Одно из них – полная герметичность газопровода в не зависимости от того, из каких материалов он изготавливается

Понятно, что сама газовая сеть, входящая в дом или квартиру, это металлическая труба. То есть, второе требование – это высочайшая прочность газоподающей системы.

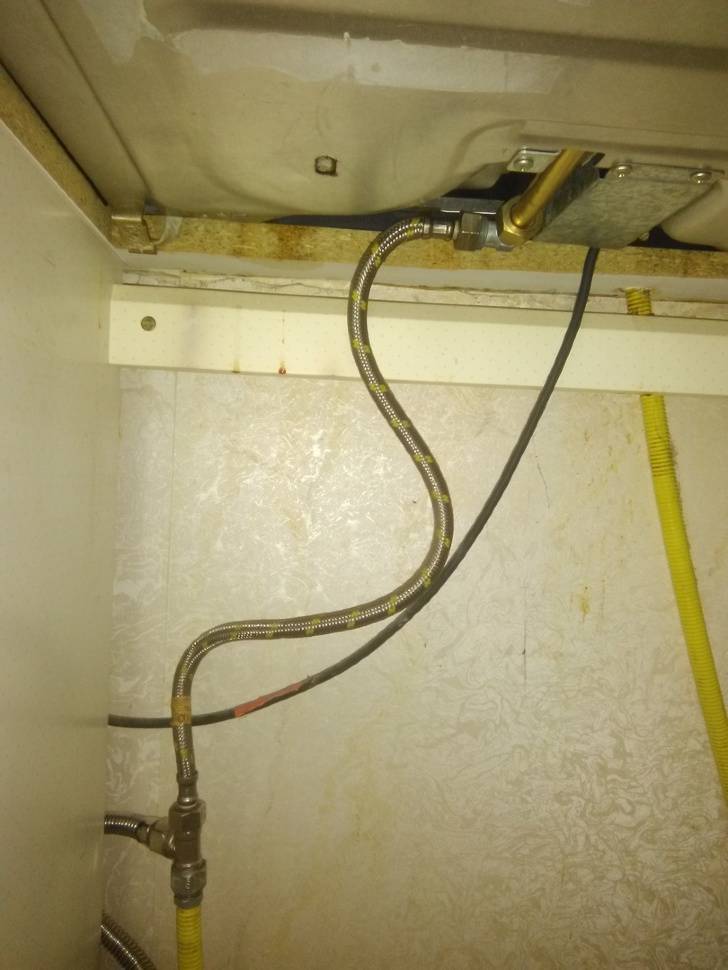

Теперь к вопросу подсоединения. Сегодня обычно для этого используют специальные гибкие шланги, которые так и называются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимные гайки с внутренней резьбой, внутри которых установлены резиновые или полимерные прокладки. Они будут обеспечивать герметичность соединения

Обратите внимание на то, что закручивать гайки сильно нельзя, это может повредить прокладки, поэтому данный процесс чаще проводится от руки или специальным ключом, который входит в комплектацию шланга

Читать также: Как правильно выбрать газовую варочную панель: обзор моделей

И одно очень важное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами или проволокой

Если представители газовой или пожарной службы обнаружат такой вариант подключения, то огромный штраф вам обеспечен.

Поэтому, проводя монтаж газовой варочной поверхности, необходимо учитывать именно эти не очень сложные моменты. А лучше всего передать установку и подключение специалистам. Правда, необходимо обязательно удостоверится в том, что у выбранных вами специалистов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности с помощью металлопластиковой трубы

И еще несколько полезных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

Основное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, изготовленный только из металла. Продается он только в специализированных магазинах, при приобретении обязательно требуйте на него сертификат.
Сама варочная панель перед установкой осматривается на предмет дефектов.
После проведенного монтажа шланг сначала подсоединяется к газовой трубе, а затем уже и к самому оборудованию. Кстати, некоторые мастера сначала присоединяют шланг, а затем занимаются монтажом варочной панели.
После подключения открывается газовый кран. Надо обязательно мыльным раствором промазать все стыки и соединения, чтобы быть уверенным, что протечек газа нет. Не используйте для этого открытый огонь. Это запрещено правилами техники безопасности.
Теперь надо проверить, как горят конфорки прибора. Их включают по одному и зажигают. Все они должны гореть равномерно. Обязательно проверьте, как работает регулировка подачи газа на каждую конфорку, то есть, надо опробовать их работу в разных режимах подачи газа.
Если в конструкции варочной панели есть автоподжиг, то необходимо подключить аппарат к сети переменного тока напряжением 220 вольт. Поэтому еще на стадии ремонта кухни и установки кухонного гарнитура необходимо позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стене накладную розетку. В данном случае придется делать отверстие в задней стенке напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение

Обратите внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И еще один момент относительно электроподжига

Специалисты рекомендуют для подключения такой панели не металлический шланг в чистом виде, а в пластиковой оплетке. Это на случай короткого замыкания.
В комплектации газовой панели приходят две разновидности жиклеров, которые устанавливаются в конфорки. В одних сквозное отверстие с большим диаметром, они предназначаются для магистрального газа. Другие с маленьким отверстием, они устанавливаются, если варочная панель подключается к баллону. По умолчанию на заводе монтируются первого вида жиклеры. Эти приспособления устанавливаются на резьбу, поэтому заменить их не проблема. Кстати, многие производители в комплект аппарата прилагают специальные ключи именно для жиклеров.

Читать также: Преимущества и недостатки индукционных варочных панелей

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.

Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

Привлечение специалистов, являющихся уполномоченными представителями местных газовых служб, для подключения бытовой газовой гибридной плиты – это одно из установленных правил, требующих обязательного выполнения

Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.

В частности, имеются в виду характеристики:

• давления газа;
• тип газа;
• напряжение электрической сети.

Газовая комбинирования плита поставляется в продажу, будучи настроенной на использование с природным газом «Н», «Е», подаваемым под давлением 13-20 мбар. Либо может применяться установка на использование сжиженного газа под давлением от 20 мбар. Эти сведения, как правило, можно видеть, если открыть дверцу духовки, на верхнем или нижнем торце корпуса.

Этап #1 — подключение газовой линии

Как и большинство классических моделей, комбинированная конструкция газовой плиты оснащается насадкой R ½ (выведенной трубкой с резьбой). Соединение с магистральной газовой линией выполняется посредством гибкого шланга, специально сертифицированного под применение на газовой плите.

Вариации соединения газовой гибридной плиты через гибкий специальный шланг с централизованной подачей природного газа: А – недопустимый вариант по уровню относительно патрубка; В, C, D – допустимые вариации соединения

Устанавливая газовую плиту с электрической духовкой и подключая к линии газопровода, гибкий соединительный шланг следует разместить таким образом, чтобы отсутствовал контакт тела шланга с любой частью корпуса плиты.

После выполнения соединения требуется провести тест на герметичность в местах стыковки.

Дополнительное исполнение точки подключения газа, предназначенное под сжиженный продукт: 1 – патрубок газовой плиты; 2 – штуцер под шланговое соединение; 3 – уплотнительная прокладка; 4 – насадка R ½

Также в случае с гибким шланговым подключением необходимо учитывать правило соответствия уровней. В частности, не допускается поднимать тело гибкого шланга на уровень точки входа патрубка с насадкой R ½ и выше этого уровня. Правда, если используется жесткая металлическая труба для подключения, правило уровней исключается.

Этап #2 — подсоединение электрической линии

Месторасположение клеммы электрического подключения – задняя стенка корпуса газовой (гибридной) плиты. Как правило, клеммы скрыты внутри изолированного корпуса, имеющего схемную крышку.

Снимается крышка бокса легко — достаточно нажима отверткой на защелку с последующей подачей вверх. Открывается клеммная конфигурация, где выполняется соединение проводников питающего кабеля.

Пример широко распространенной в конструкциях бытовых гибридных плит конфигурации подключения по электрической сети. Клеммы L1, L2 под напряжение. Клеммы N и PE – нулевая и под заземление

Подключение проводников питающего кабеля следует выполнять согласно обозначениям, указанным на подложке клемм, или на схеме документации. При этом необходимо соответствовать параметрам используемой электрической сети – применяя правильную конфигурацию подключения.

Как правило, используется следующая цветовая комбинация проводников на сетевых кабелях комбинированных домашних плит:

1. Линии напряжения (L1, L2, L3) – черный, черный, коричневый.
2. Нейтральная линия – синий.
3. Защитное заземление (PE) – зелено-желтый.

После выполнения соединений, тело кабеля внутри коробки клемм требуется закрепить, предотвратив таким образом возможное вытягивание и обрыв. Затем закрыть плотно крышку бокса.

Также не следует забывать о необходимости регулярного обслуживания и проверки работоспособности газоиспользующего оборудования. Для чего предстоит заключить договор с газовой компанией.

Как подключить газовую плиту

Если люди всё же хотят подключить газовую плиту самостоятельно, без помощи третьих лиц, то им необходимо строго следовать инструкциям. В первую очередь — разобраться, какие инструменты им понадобятся.

Что понадобится для подключения?

Для подключения газовой плиты понадобятся следующие инструменты:

• сильфонная подводка или газовые шланги;
• подходящий по размеру трубный и разводной ключи;
• отвёртка;
• приспособления для очистки резьбы;
• шаровый кран;
• лента Фум или пакля с жировой смазкой;
• мыльная пена с кисточкой (она будет нужна для поиска утечек).

Всё это необходимо иметь под рукой, чтобы установка плиты прошла успешно.

Пошаговая инструкция

@club-gas.ru

В первую очередь необходимо выбрать место, где будет расположена газовая плита. Если на нём уже стоит старая, то её необходимо демонтировать. Перед началом этой процедуры необходимо проверить и убедиться, что газовый кран тщательно перекрыт.

Далее следует установить плиту на её место. Между ней и стеной должен быть зазор. Его размер строго установлен в техпаспорте плиты

Также крайне важно выровнять положение варочной поверхности

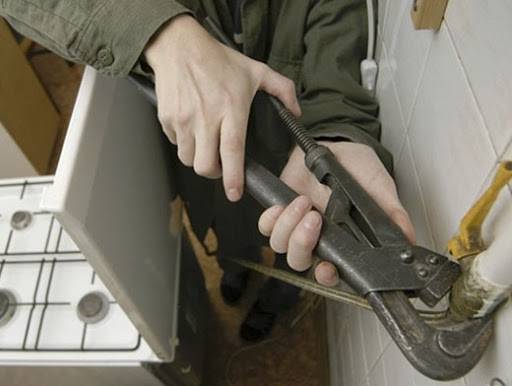

Затем необходимо прикрутить гибкую подводку к шаровому крану и к плитке. Открыть перекрывающий вентиль и с помощью мыльной пены внимательно проверить все резьбовые точки

Крайне важно, чтобы все вентили в процессе этого были перекрыты. Далее нужно установить все комплектующие, и по очереди проверить функционирование всех конфорок и отдельно духовки

После этого необходимо закрыть все окна, а также вентиляцию и на протяжении получаса следить за тем, не пахнет ли на кухне газом. Если запах присутствует, значит, что-то пошло не так

В этом случае важно незамедлительно перекрыть поступление газа в квартиру и проветрить помещение. Если же на кухне не пахнет газом, значит, процесс установки прошёл верно и можно переходить к завершающему этапу

На последнем этапе проверить исправность всех электросистем плиты. После этого процесс её установки можно считать завершённым.

Необходимо помнить о том, что если плита устанавливается в доме впервые, после проведения всех работ человек обязан пригласить представителя газовой службы для полной диагностики. Плиту до его прихода включать запрещается. Специалист должен подтвердить отсутствие утечек, и только после этого плитой можно пользоваться в обычном режиме.
