Монтаж стропильной системы
Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.
Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.
Контробрешетка крыши на каркасе домаИсточник goroddomov.ru
Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».
Видео описание
Как изготовить стропильную систему каркасного дома, показано в видеоматериале:
Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.
Фото каркасных домов
Каркасный дом с балкономИсточник vash-remontik.ru
Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net
Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru
Каркасный дом с верандой и ломаной крышейИсточник kraust.ru
Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru
Возведение каркасного дома в зимний периодИсточник pinterest.ca
Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su
Заключение
Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.
Шаг № 4 Цокольное перекрытие
Нет необходимости обустраивать цокольное перекрытие в каркасном доме при использовании монолитной фундаментной плиты и полах по грунту.

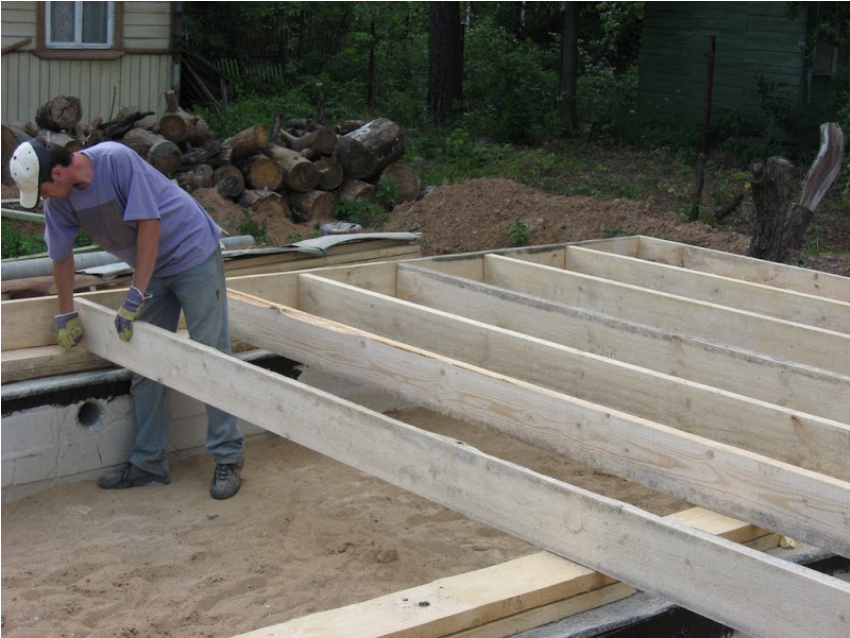

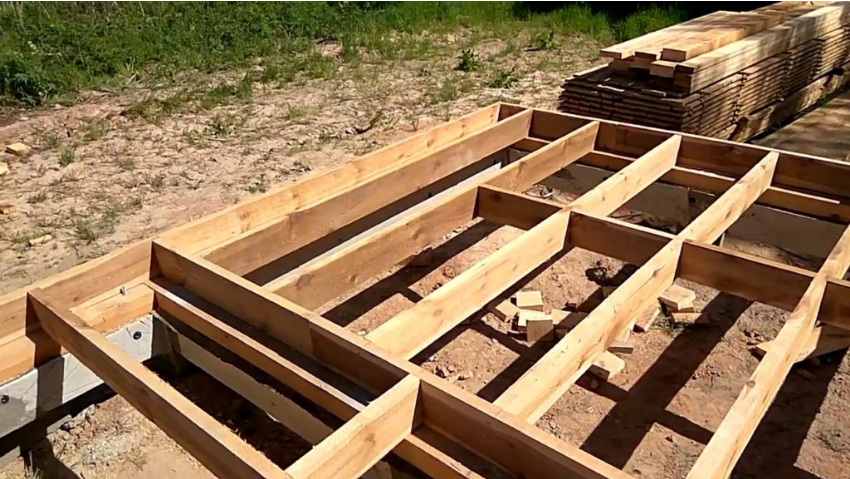

Цокольное перекрытие каркасного дома
Первое что необходимо это выровнять в уровень обвязку. Для этого подойдет электрический рубанок. Перекрытие в основном собирают из доски 50 на 200, но все требует расчетов. Калькуляторы которые потребуются для расчета конструкций дома. В зависимости от расчетов, выбирается шаг балок. Зачастую это 58-59 см. под размер плитного утеплителя. При использовании эковаты шаг можно сделать уже более удобным для крепления плитного материала чернового пола (ОСП, ЦСП, фанера).
В местах установки перегородок , лестниц и других тяжелых конструкций лаги пола монтируются двойными. Для дополнительной жесткости и в местах к примыканию к стенам, устанавливаются перемычки. После сборки перекрытие его также выравнивают в уровень. Для удобства последующего сбора стен, на перекрытие монтируют временный пол. Это может быть доска 25 на 100, 25 на 150 с шагом 2-3 см.
Преимущества и недостатки ленточного фундамента
Ленточный фундамент под дом обладает множеством преимуществ по сравнению с другими разновидностями:
- Высокая несущая способность и равномерное распределение нагрузок от здания на грунтовое основание.
- Несложная технология строительства – главное правильно разметить расположение ленты и соблюдать все технологические аспекты.
- Несколько разновидностей по конструкции и глубине заложения – позволяет подобрать оптимально подходящую конструкцию для конкретных условий.
- Долговечность – при условии качественного выполнения гидро- и теплоизоляционных работ.

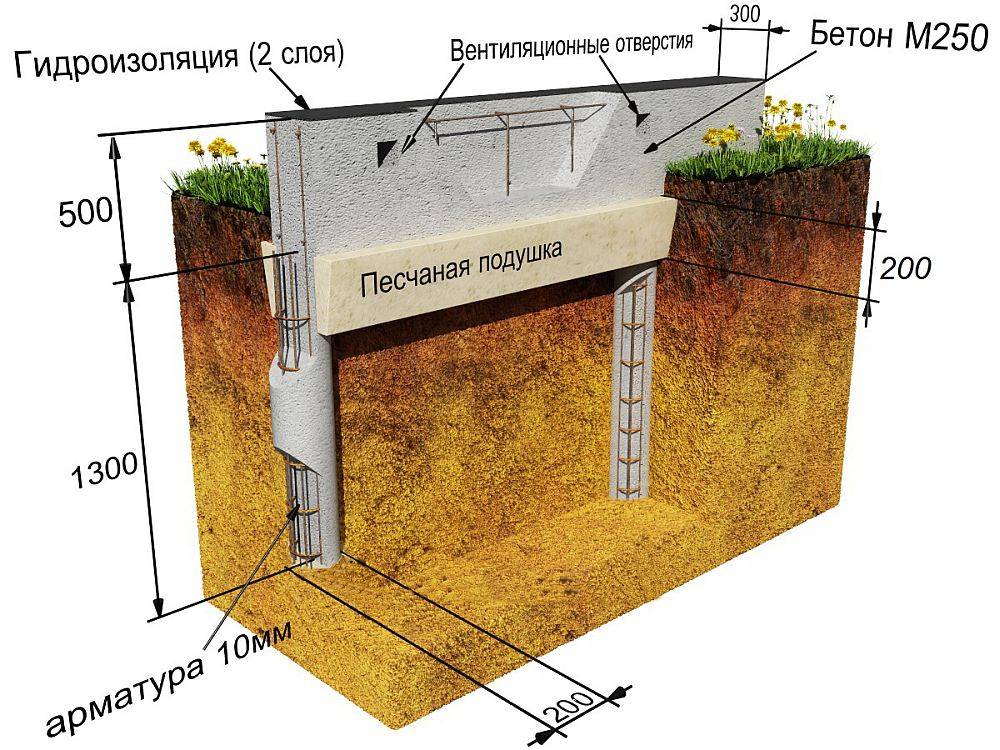

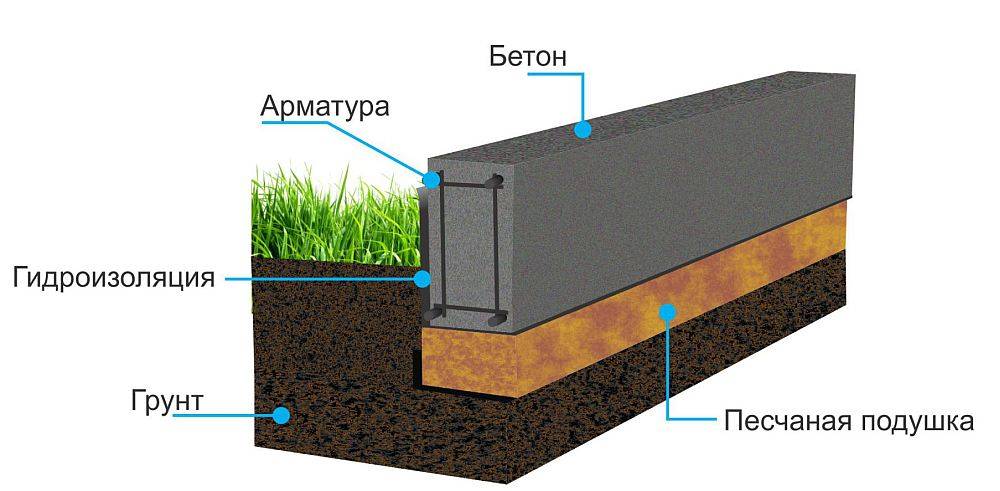

Рисунок 2. Железобетонная лента в разрезе
Зная все плюсы и минусы ленточного фундамента, вы сможете легко определить целесообразность его сооружения в конкретно вашем случае. Основной его недостаток заключается в том, что он относительно дорогостоящий, поэтому для легких строений обычно используют его незаглубленные разновидности или отдают предпочтение другому типу основания. Например, для беседок, сараев, хозпостроек и других малых и неответственных строений гораздо выгоднее построить столбчатый фундамент.
Среди других недостатков:
- большие объемы земляных работ;
- длительное время созревания бетона после заливки;
- невозможность сооружения на слабонесущих и обводненных грунтах.
Фундамент №2. Свайно-винтовой
Именно свайно-винтовой фундамент является наиболее надежным. Поэтому он устанавливается как на зыбких, склонных к пучению и неустойчивости почвах, грунтах с непростым ландшафтом или высоким расположением грунтовых вод, так и в целях дополнительного укрепления другого вида фундамента.
Свайно-винтовой базис имеет следующие преимущества:
- Установка не требует применения дополнительной техники;
- Монтаж осуществляется в течение одного дня;
- Высокая несущая способность;
- Возможность выдерживать нагрузки в условиях высокого уровня протекания грунтовых вод, или промерзающей почвы;
- Широкий ассортимент свай;
- Бюджетная стоимость;
- Возможность установки при низких температурах;
- Отличная возможность проведения ремонта, при возникновении такой необходимости.
Строительный рынок предлагает огромное количество видов винтовых свай. Ассортимент колеблется в зависимости от размера, наличия различных покрытий, защищающих от коррозии
Важно учитывать, что сваи должны быть ровными, а лопасти не искривлены
Диаметр трубы винтовых свай может быть 57, 76, 89, 108, 133, 159, 219 миллиметров. Диаметры от 57 до 89 мм применяются при постройке легких беседок, заборов, указателей, малых опор и других небольших построек. Диаметр трубы от 108 мм применяется при постройке каркасных домов, ангаров, пирсов.
Чтобы правильно установить трубу, буровую установку следует располагать строго в вертикальном положении. Если почва содержит примеси глины, проводить работы рекомендуется в сухую погоду.
Укладка фундамента под каркасный дом
Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

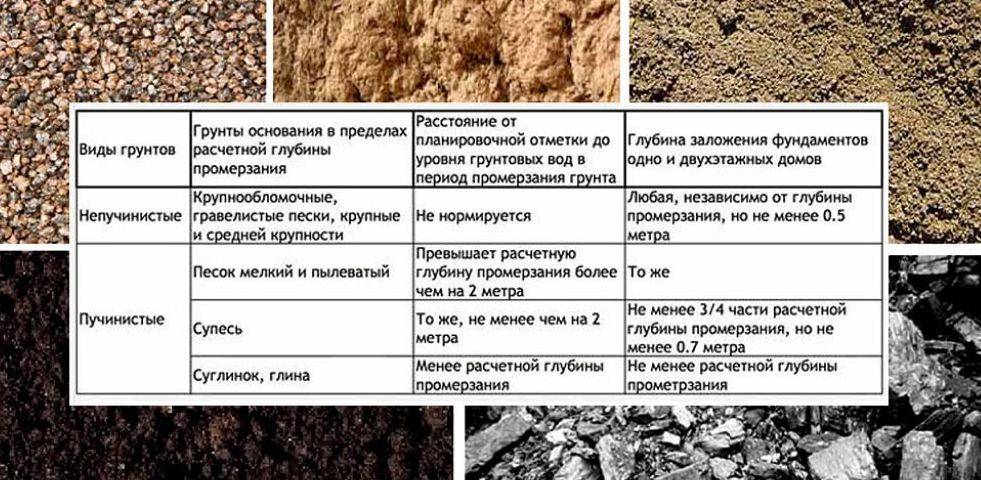

Анализ грунта на участке под строительство
Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный или ленточный фундамент глубокого заложения.
Сделать правильный выбор поможет анализ земли, взятой со строительного участка. Что он поможет определить:
- Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
- Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
- Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.
Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.
Особенности ленточного фундамента
Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.
Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.
Последовательность возведения ленточного фундамента:
- Рытье траншеи и укладка песчаной подушки на ее дно.
- Гидроизоляция стенок траншеи.
- Монтаж деревянной опалубки.
- Сборка и установка армирующей сетки.
- Заливка опалубки бетоном и его уплотнение.
Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.
Свайно-винтовой фундамент – простое и доступное основание для дома
Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.
Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

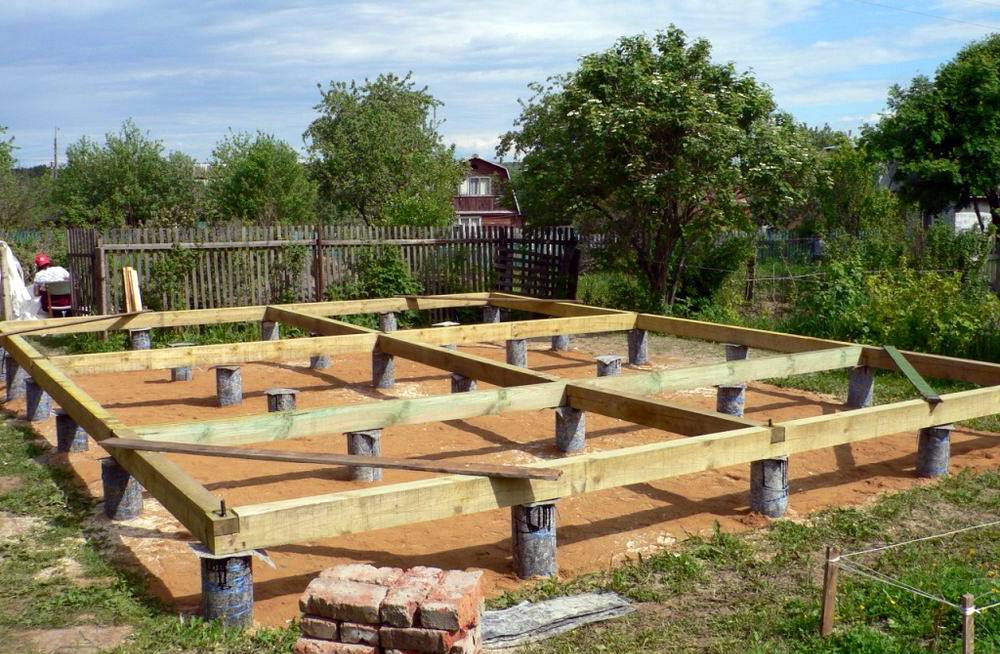

Укладка столбчатого фундамента
Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.
Работы выполняют пошагово:
- По выбранному периметру в земле бурят круглые скважины.
- В них устанавливают связанный из арматуры металлический каркас.
- Опускают в скважины опалубку из обсадных труб.
- Обрезают надземные элементы по одному уровню.
- Заливают скважины бетоном и уплотняют его.
Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.
Плитный фундамент – когда немалые вложения оправдывают себя
Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.
Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.
Технология укладки основания предполагает
- Снятие верхнего слоя почвы (плодородного).
- Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.
- Настил гидроизоляционного материала.
- Установку деревянной опалубки.
- Монтаж и установку сетки, связанной из ребристой арматуры.
- Заливку бетона и его последующее уплотнение специальной вибрационной машиной.
Высота плитного основания обычно составляет 100 мм.
В чем суть строительства каркасного дома
Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.
Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.
Стена дома в разрезе без дополнительного утепления пенопластом
Какие же материалы формируют стену?
- утеплитель минеральная вата
- утеплитель листы пенопласта
- гидроизоляция в виде пленки или мембраны
- пароизоляция в виде диффузионной мембраны
- листы ОСБ
- внешняя и внутренняя отделка
Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.
Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

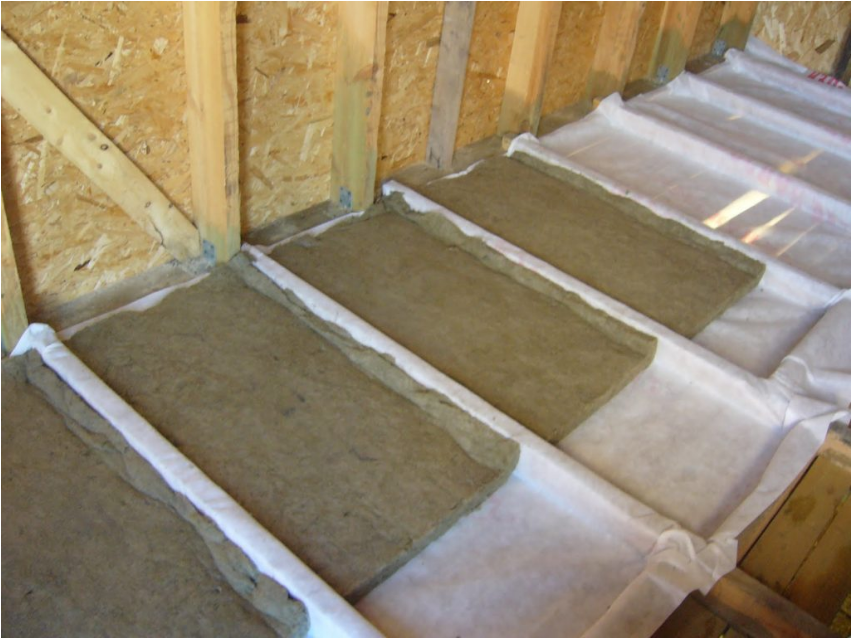

Утепление дома своими руками с помощью матов
Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.
Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.
Гидроизоляция стен изоспаном в каркасном доме
Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».
Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.
При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.
А устройство правильной вентиляции каркасного дома полностью убирает эти риски.
Пароизоляция стен изнутри дома с помощью мембраны своими руками
Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.
Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

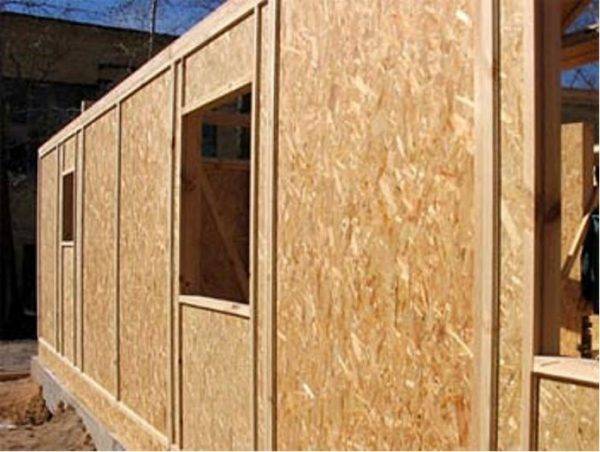

Обшивка дома ОСБ-плитами
Утепляем стены
Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.
Схема правильного утепления каркасных стен
Материал запрессовывается во все щели между балок, чтобы убрать пустоты. Уберечь дерево от влаги поможет гидро- и ветрозащитная мембрана, которая крепится поверх утеплителя на стойки, и лишь затем набивается реечная обрешетка для вентфасада, который будет скрыт под внешней облицовкой. Изнутри для обшивки стен подойдет OSB или плиты из гипсоволокна, смонтированные поверх пароизоляции.
Шаг № 3 Фундамент под каркасный дом
Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.
Утепленная шведская плита
Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:
- Нет необходимости обустраивать обвязку и цокольное перекрытие;
- Полы будут значительно жестче нежели деревянные;
- Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
- Может использоваться как теплоаккумулятор;
- Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
- Подходит почти под все виды грунтов;
Мелкозаглубленный ленточный фундамент
Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.
Столбчатый фундамент (ТИСЭ)
Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубленная лента не вписывается в бюджет строительства.
Свайно-винтовой фундамент
Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.
Фундамент на забивных сваях
Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.
Ростверк и обвязка фундамента
Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

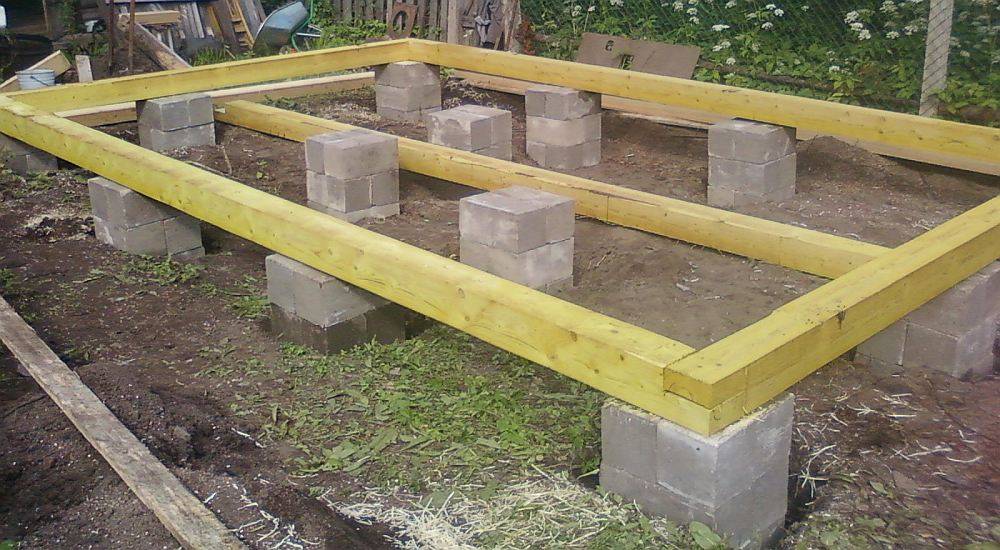

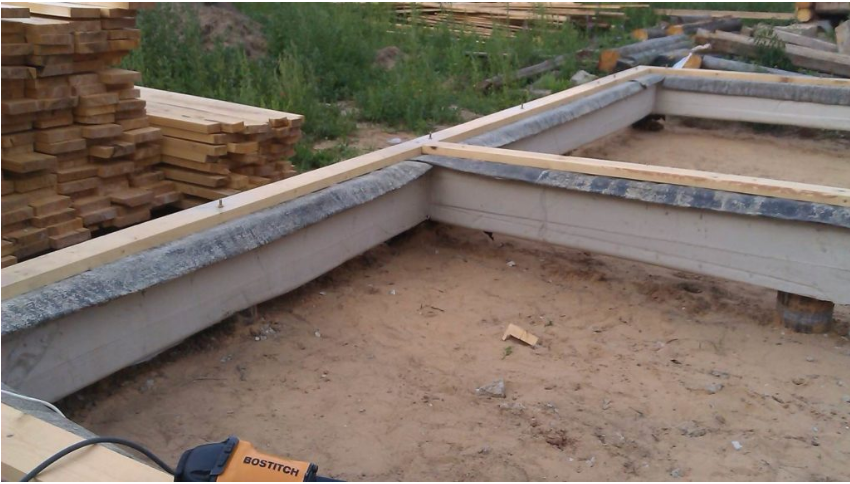

Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент

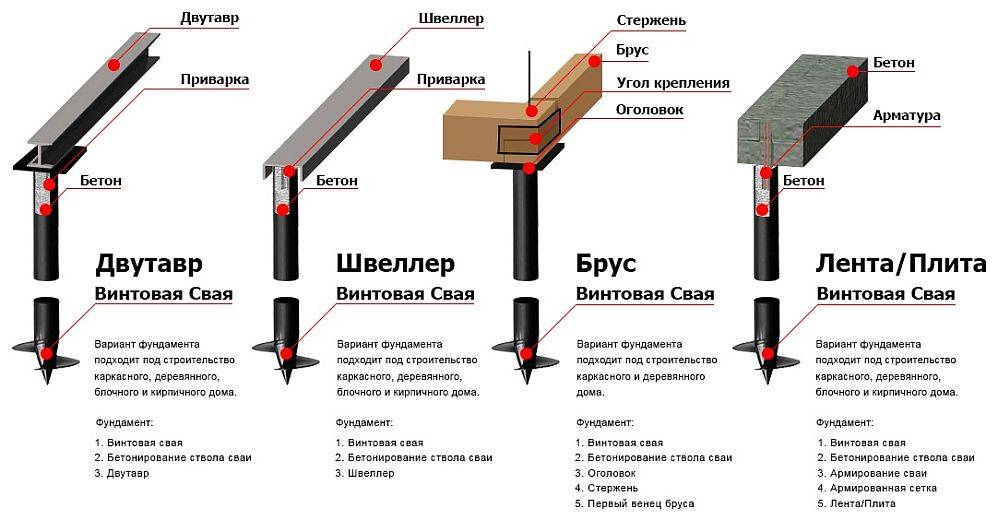

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.
Обвязка свайно-винтового фундамента
Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.
Обвязка из 3-х досок
Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.
Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.
Как построить каркасный дом: заливка фундамента
Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:
- винтовыми сваями;
- столбчатым;
- ленточным.
При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.
Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.
Монолитное основание
Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:
- арматурные стержни;
- песок, щебень разных фракций;
- стальная проволока;
- цемент;
- гидроизоляция;
- инструменты: пила, лопата, строительный миксер.
После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.
Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.
На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.
Строительство опалубки и заливка раствора
На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.
Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.
Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.
Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

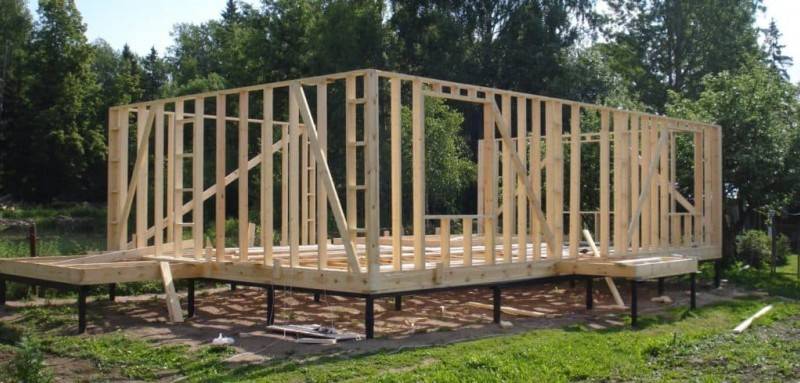

Крепкий каркас – залог крепкого дома
Возможны две схемы строительства каркасного дома:
- сооружение стены на полу и последующая ее установка в вертикальном положении;
- сборка всех элементов сразу на месте.
Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.
Монтаж уже собранной стеныИсточник serbet.edg.access.ly
Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».
Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.
Есть два варианта сборки каркаса: на саморезы или на гвозди.
В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.
Если наружная отделка будет жесткой – возможен такой вариант монтажа укосовИсточник doma-vmoskve.ru
Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.
Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.
Установленные вертикально стойки закрепляются укосамиИсточник goroddomov.ru
Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:
- Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
- Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.
Полезные советы профессионалов
Следующие рекомендации профессиональных строителей помогут вам построить максимально качественный и прочный фундамент, который выдержит все предполагаемые нагрузки:
Особое внимание уделяйте гидроизоляционным работам – это предупредит насыщение бетонной конструкции влагой, а значит, защитит от последствий ее замерзания в толще бетона, поражения армирующего каркаса коррозией и других негативных факторов.
Изготовление армирующего каркаса выполняется только с применением вязальной проволоки. Сварка снижает прочностные характеристики металлических прутков.
Качественное утепление самой ленты и отмостки по периметру строения минимизирует воздействие морозного пучения на мелкозаглубленные фундаменты.
Бетонирование основания лучше выполнять в теплое время года – при плюсовой температуре бетон быстрее и качественнее созревает.. Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность
Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.
Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность. Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.
Основные ошибки и их решение при сооружении мелкозаглубенной ленты рассмотрены в следующем видеоматериале:
Плита ленточного фундамента ФЛ 10.12-2 (Ивантеевский ЖБК)Только новые плиты с завода. Плиты ленточных фундаментов применяются для ленточных фундаме…
От руб/штПодробнее
Фундаментный блок ФБС 12.4-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…
От 1744 руб/штПодробнее
Доска обрезная 40х200х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.
От 22600 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.
От 23800 руб/м³Подробнее
Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30
От 4951 руб/штПодробнее
Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1
От 6230 руб/штПодробнее
Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.
От 22600 руб/м³Подробнее
Бетонный стеновой блок Мытищи СКЦ-1ПЛП 190х190х390 полнотелый М150Удобный и выгодный материал для возведения стен или фундамента. Обладает достаточной прочн…
От 73.60 руб/штПодробнее
Брусок обрезной 50х50х3000 ГОСТ 1-й сорт СофриноНатуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены…
От 23950 руб/м³Подробнее
Грунт для фундамента
Состав и тип земли, на которой будет стоять каркасный дом, учитываются перед проектированием основания
Также важно определить уровень промерзания почвы, наличия и положения подземных вод
Чтобы точно определить тип грунта, можно попросить помощи у геодезистов, знающих в этом деле все. Самостоятельное определение подразумевает выкапывание ямы около полутора метров в глубь и осмотр земли. Виды грунта, благоприятные для возведения каркасного сооружения:
- Скальный.
- Гравийный.
- Песчаный с каменистыми включениями, не глинистый.
Скальный грунт — состав из любых горных пород, осадков, техногенных образований, представляющий многокомпонентную динамическую систему в геологической среде. Обычно в скальном грунте присутствует ни одна горная порода, а несколько в форме кристаллов и глыб. В составе могут быть включения из гранита, кварца, песка и других минералов, благодаря чему он отлично подходит для возведения фундамента под каркасный дом.
Гравийный тип входит в группу крупнообломочных грунтов. В составе преобладают неокатанные частицы камня, древесины, песка. В такой земле не задерживается влага, а в холодное время года она не вспучивается, не сжимается и не подразумевает монтаж заглубленного фундамента.
Песчаный, не глинистый грунт – не плохой вариант для закладки основы, но разумеет труды по упрочению стен котлована.
Разновидность земли имеет тесную взаимосвязь с глубиной промерзания. Самым устойчивым считается скальный грунт, так как в нем практически отсутствует вода и существует качество неизменности под воздействием низких температур.
Уровень вспучивания также имеет влияние на базовое основание. Так, некоторые виды грунта могут разорвать или вытолкнуть фундамент из земли.
То же с грунтовыми водами, высокий показатель которых может значительно снизить несущее качество основания. При большом уровне грунтовых вод, глубина закладки фундамента сопоставляется с величиной промерзания.
В зависимости от используемых материалов
Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.
Ленточный фундамент из железобетона.
Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.
Ленточный фундамент с применением кирпичной кладки.
В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.
Ленточный фундамент из плит и блоков.
Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.
Нижняя обвязка и пол
Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.
Инструкция по устройству лежня включает следующие этапы:
- После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
- Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
- Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
- Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
- Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.
Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».
Ставим обвязку и лаги
Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.
Утепление и настил пола
Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:
- Насыпные. Это может быть керамзит, вермикулит или граншлак.
- Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
- Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
- Жидкие. Специальные составы – полиуретаны или эковата.
А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.
Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.
Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида
Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие
