Как сделать опалубку для фундамента своими руками: инструктаж по обустройству + советы специалистов

Подготовка к строительству

Перед началом строительных работ необходимо подготовить материал, который послужит основой конструкции:

  1. крепежные элементы,
  2. подпорки,
  3. инструменты.

В случае с деревянной опалубкой необходимо продумать гидроизоляцию, например, заготовить полиэтиленовую пленку.

Для строительства щитовой опалубки из деревянных элементов нужно рассчитать оптимальную толщину доски.

От значения параметра зависит предел нагрузки, которую могут выдержать стены под напором бетона. Чтобы индивидуальному застройщику рассчитать минимально допустимую толщину доски, необходимо обратиться к СНиП.

Упрощенная формула для расчета выглядит следующим образом:

  • G – нагрузка от бетона;
  • k– коэффициент вибратора;
  • l — расстояние между подпорками в метрах;
  • T — допустимое сопротивление древесины сжатию.

Формула для определения нагрузки на стенки опалубки, которая возникает под напором раствора:

  • H – высота монолитной плиты;
  • q – объемная масса бетона (принимают равной 2500 кг/м3).

Значение коэффициента вибратора приравнивают в общем случае 1,2 или 1, если бетон не уплотняют с помощью виброоборудования. Допустимое сопротивление древесины – 8х105 кг/м2. Для надежности расстояние между подпорками берут равным 0,5 м.

Толщину несъемной опалубки выбирают по рекомендациям производителя.

Разновидности опалубок для ленточного фундамента

В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:

  • Разборные. Опалубки этой разновидности разбираются по завершении застывания залитого бетонного раствора для фундамента сооружения. В дальнейшем все ее элементы можно повторно использовать для данной задачи. В большинстве случаев при создании конструкций применяется древесина. Значительно реже они изготовляются из пластиковых и металлических щитов. Вне зависимости от материала, которому отдано предпочтение, в результате опалубка должна иметь герметичные швы и обеспечивать надежное соединение составляющих компонентов. Несъемные конструкции подходят для заливания фундаментов различной сложности. Они также не менее часто используются при создании отдельных элементов зданий, например, стен и потолков.
  • Несъемные. В отличие от предыдущей разновидности эти опалубки не разбираются после заливания и застывания бетонного раствора, ввиду чего экономится время на их демонтаже. Они отличаются технологичностью и обладают рядом положительных сторон в сравнении с несъемными конструкциями. Изготовляются опалубки этой разновидности из полимерных материалов различного уровня технологичности. Чаще всего при создании ввиду своей доступной стоимости используется полистирол. Несъемные опалубки отлично подходят для монолитных сооружений.

Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур.

Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.

Виды опалубки

При заливке ленточного фундамента можно использовать разные типы опалубки. Например:

  1. Съемная. Представлена в виде щитов, собрать которые можно на строительной площадке. Ее демонтаж осуществляется перед началом заливки раствора бетона.
  2. Несъемная. Изготавливается из пенополистирольных блоков, которые заливаются бетоном. Она не снимается, а остается в конструкции постройки, выполняя функцию утеплителя.
  3. Комбинированная. Имеет вид несъемной конструкции, полость которой закладывается утеплителем, например, пенополистиролом. Внешняя часть демонтируется после заливки бетоном, а ее внутренняя часть остается в конструкции строения, как утеплитель.

Классификация опалубки также базируется по материалам, которые используются при ее изготовлении. Это может быть:

  • дерево (обрезная доска или фанера);
  • металл;
  • пластик.

Отличается также технология изготовления. Среди наиболее часто используемых можно выделить следующие:

  1. Готовая. Ее можно приобрести или взять в аренду, смонтировав на строительной площадке.
  2. Выполненная самостоятельно. Изготавливается на месте из деревянных щитов с учетом размеров постройки.

Дабы сэкономить средства, рекомендуется не покупать готовую опалубку, а выполнять ее монтаж своими руками. Нет необходимости покупать новые материалы, можно использовать бывшие в употреблении, но в хорошем состоянии.

Полезные советы профессионалов

Следующие рекомендации профессиональных строителей помогут вам построить максимально качественный и прочный фундамент, который выдержит все предполагаемые нагрузки:

Особое внимание уделяйте гидроизоляционным работам – это предупредит насыщение бетонной конструкции влагой, а значит, защитит от последствий ее замерзания в толще бетона, поражения армирующего каркаса коррозией и других негативных факторов.
Изготовление армирующего каркаса выполняется только с применением вязальной проволоки. Сварка снижает прочностные характеристики металлических прутков.
Качественное утепление самой ленты и отмостки по периметру строения минимизирует воздействие морозного пучения на мелкозаглубленные фундаменты.
Бетонирование основания лучше выполнять в теплое время года – при плюсовой температуре бетон быстрее и качественнее созревает.. Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность

Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность. Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Основные ошибки и их решение при сооружении мелкозаглубенной ленты рассмотрены в следующем видеоматериале:

Плита ленточного фундамента ФЛ 10.12-2 (Ивантеевский ЖБК)Только новые плиты с завода. Плиты ленточных фундаментов применяются для ленточных фундаме…

От руб/штПодробнее

Фундаментный блок ФБС 12.4-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 1744 руб/штПодробнее

Доска обрезная 40х200х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 4951 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6230 руб/штПодробнее

Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Бетонный стеновой блок Мытищи СКЦ-1ПЛП 190х190х390 полнотелый М150Удобный и выгодный материал для возведения стен или фундамента. Обладает достаточной прочн…

От 73.60 руб/штПодробнее

Брусок обрезной 50х50х3000 ГОСТ 1-й сорт СофриноНатуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены…

От 23950 руб/м³Подробнее

Из чего сделать?

Опалубки могут изготавливаться из различных материалов. Выбор должен основываться на рациональности использования того или иного вида для конкретного случая. Материал изготовления определяет стоимость конструкции.

Конструкции из досок, ДСП, фанеры

Они имеют свои особенности, в частности, более высокую цену, по сравнению с фанерными или опалубками из ДСП. Поэтому нужно учитывать некоторые правила, чтобы выбрать оптимальный вариант.

Структуры важно правильно собрать, чтобы избежать дефектов на отливаемых формах. Преимущества деревянных опалубок и конструкций из фанеры и ДСП:

Преимущества деревянных опалубок и конструкций из фанеры и ДСП:

  • приемлемая стоимость;
  • простота монтажа.

Недостатки: необходимость качественного укрепления.

Древесные материалы легкие, поэтому их удобно хранить и транспортировать. Они характеризуются гладкостью и прочностью, если правильно собрать конструкцию, не нарушая расстояние между распорками. Оптимальный шаг составляет 0.6-1 м.

Стальные, асбестоцементные или пластиковые трубы

Опалубка из стали характеризуется максимальной прочностью и предельными несущими возможностями по сравнению с другими видами конструкций. Несъёмные структуры эксплуатируются дольше съёмных.

Стальные опалубки представляют некоторую сложность для использования в плане доставки до места и установки. Для этого потребуется привлечь грузоподъёмное устройство.


Стальные конструкции имеют следующие достоинства:

  1. Способность выдерживать сильные нагрузки, образуемые бетонным составом;
  2. Ровные поверхности заливаемых форм;
  3. Возможность использования опалубки практически неограниченное количество раз.

Особенности асбестоцементных труб:

  • хорошая жесткость и прочность собранной структуры;
  • литая конструкция;
  • привлекательный дизайн;
  • устойчивость к отрицательным температурам и агрессивным воздействиям.

Асбестоцементные опалубки ниже по стоимости, чем любые другие виды. Диаметр столбов может составлять 12.2-52.8 см, а длина 3.95-5 м.

Пластиковые колонны являются новым инструментом, применяемым в строительстве. Их преимущества:

  • высокая стойкость к агрессивным средам, морозам;
  • долговечность;
  • разнообразие размеров конструкций и их сечений.

К недостаткам можно отнести высокую стоимость, но это полностью оправдывается непревзойденным качеством. Возможность выбрать нужный размер позволяет сэкономить на трудозатратах для подгонки нужных параметров.

Бетонные блоки

Бетонные блоки являются несъёмными конструкциями. Внутри них — полое пространство, а сами структуры имеют четкие очертания. Их многофункциональность определяет тепло-, гидро- и шумоизоляция созданного основания.

Широкое применение бетонных блоков обусловлено рядом их достоинств:

  1. Структура не имеет мостиков холода.
  2. Быстрота создания фундамента.
  3. Высокая прочность и надежность.
  4. Лёгкая установка.
  5. Возможность удобно проложить нужные коммуникации.
  6. Ровная поверхность.
  7. Возможность применить блоки для стен постройки.
  8. Долговечность.

Листовой металл

Этот вид применяется в случаях, когда нужно усилить структуру фундамента и получить ровную поверхность любой конфигурации. Технология используется для промышленного строительства.

Опалубка представляет собой несколько металлических листов, соединённых накладками или анкерами. Конструкция устанавливается на прочную раму.

Чтобы исключить прогиб листа, специалисты используют строго определенное количество соединений. Расчет проводится с целью обеспечения точной геометрии основания.

Недостатки листового металла:

  • дороговизна;
  • необходимость использования теплоизоляции;
  • тяжесть конструкции.

Использование рубероида

Если использовать его для опалубки, через несколько лет прилегающий к колонне слой промерзнет. Пучение воздействует по касательной к основе колонны и поднимает ее из земли. В итоге постройка разрушается.

Поскольку рубероид является дешёвым материалом, многие стремятся использовать его при строительстве. К тому же, он образует гидроизоляционный слой, что увеличивает срок службы фундамента.

Чтобы укрепить конструкцию, специалисты выполняют монтаж следующими способами:

  • применяют дополнительные фиксаторы для обеспечения вертикального положения структуры;
  • диаметр опорных элементов не должен быть больше 250 мм;
  • используют арматуру, стальную сетку или рабицу для укрепления конструкции;
  • обязательно создают подушку в яме из щебня и песка.

Требования к опалубке

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона. Потому к материалам для опалубки предъявляются довольно серьезные требования по части прочности. Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента, а на них затем закрепляются гидро- и/или теплоизоляционные материалы. Крепить их легче к ровным (хотя бы относительно) поверхностям.

Материалы для съемной конструкции

В строительных организациях есть конструкции из металла, собираемые на шпильках и болтах. В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП. В качестве упоров и распорок используются деревянные бруски. Никто не мешает изготовить конструкцию из металла, но это очень дорого и при одноразовом использовании нерентабельно.

При строительстве коттеджа или дачного домика чаще всего применяют щиты из досок. Породы использовать можно любые, и хвойные, и лиственные.  Лучше брать обрезную: через опалубку не должен сочится раствор, а с необрезной доской такого добиться нереально.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метров доска для опалубки должна иметь толщину не менее 40 мм. Скрепляются щиты при помощи брусков сечения 60*40 мм или 80*40 мм. Если высота фундамента большая — он глубокого заложения — таких брусков будет недостаточно для того, чтобы удержать массу бетона. При высоте больше метра использовать нужно брусок 50*100 мм и больше.  Для сборки используют гвозди или саморезы. Их длина — 3/4 от общей толщины доски и бруска (для приведенных выше размеров 60-70 мм).

Делают опалубку и из фанеры. Есть даже специальная опалубочная, ламинированная бумагой с синтетическими пропитками. Покрытие имеет повышенную стойкость к агрессивным средам, которой и является жидкий бетон. Маркируется этот материал ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки — 18-21 мм. Щиты собираются на металлический или деревянный каркас. Деревянный каркас делают из бруска 40*40 мм, крепеж использовать нужно более короткий —  50-55 мм. При использовании фанеры работать будет проще с саморезами: гвозди забиваются тяжело.

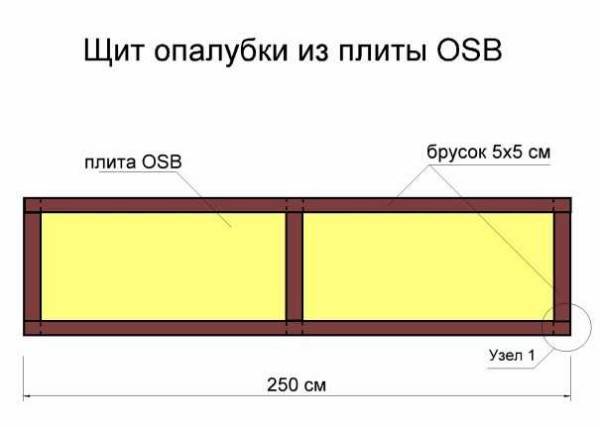

Конструкция щитов опалубки из фанеры и ОСП

ОСБ используется для этой цели нечасто, но такой вариант тоже имеет место. Толщина примерно такая же: 18-21 мм. Конструктивно ничем не отличается от щитов из фанеры.

Размеры листов этих листовых материалов подбирайте исходя из габаритов требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, потому можно брать низкосортные материалы, которые и называют обычно «строительными».

Из чего сделать опалубку для фундамента решайте сами: зависит от цен на эти материалы в вашем регионе. Обычный подход —  экономический: что  дешевле, то и используют.

Опалубка для нестандартных форм

Колонны, закругления и иные конструкции или их отдельные элементы требуют особого подхода. Для данных мест рекомендуется использовать пластиковые или металлические вставки, которые с максимальной точностью сохранят предполагаемую форму и эстетический вид. Укрепление дополнительными распорками никогда не будет лишним — вы полностью исключаете риск протечки.

Отдельно стоит сказать про обеспечение технологических отверстий в фундаменте. К таким отверстиям относят продухи и выводы для труб коммуникаций. Для этого в опалубке делают специальные закладные гильзы из пластиковых труб, которые после позволяют получить сквозные отверстия в фундаменте.

Порядок монтажа

Создание опалубки производится поэтапно:

  1. Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
  2. Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
  3. Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
  4. Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
  5. Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
  6. Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
  7. С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО!
Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко

Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.

Железобетонная опалубка

Для мелких изделий, как например трубы, ступени, формы заготовляются из котельного железа с соответствующими зажимами вкладышами. Железобетонная опалубка, имеющая вид железобетонных плит, уместна в том случае, если она остается затем в конструкции в качестве ее составного элемента. Так например, при устройстве набережной или башен облицовка может быть устроена из железобетонных плит (рис. 34) особого профиля, обеспечивающего связь их с телом стены. Изготовление опалубки производится либо непосредственно на месте сборки одновременно с заготовкой частей опалубки либо эта работа выполняется в особых мастерских, а на месте производится лишь сборка готовых элементов и установка подмостей.

Первый способ допустим только для работ небольшого объема или для неповторяющихся элементов: чаще опалубку элементов готовят в особых мастерских по точным чертежам на верстаках по шаблонам. Сборка опалубки на месте при условии заблаговременной заготовки ее элементов не представляет затруднений, а детали выполнения этой работы находятся в зависимости от вида конструкций. Сборке опалубки должна предшествовать точная разбивка всех будущих элементов сооружения на месте и поверка лировкой правильности уровня оснований.

Разбивка закрепляется забивкой гвоздей, прочерчиванием и т. п. Плотники и рабочие при сборке должно быть снабжены своего обычного инструмента веревками рогатками для подъема и поддержания частей опалубки.

Примерный порядок сборки опалубки для железобетонного ребристого крытия таков:

  1. устанавливают короба колонн, промежуточные стойки и делают расшивку подкосами;
  2. укладывают короба прогонов в гнезда колонн и подклинивают стойки под прогонами;
  3. укладывают короба промежуточных балок и ставят стойки под ними;
  4. расставляют кружала
  5. укладывают щиты опалубки.

В нижних точках опалубки колонн и стен необходимо составлять небольшие проемы (окна), позволяющие перед бетонированием убрать весь мусор из опалубленного пространства и зашиваемые до начала бетонирования.

Разборка опалубки должна производиться в строго определенном порядке в назначенные сроки с принятием всех мер против порчи бетона. Выдергивание гвоздей делается или молотком с развилкой или специальным ломиком-гвоздедером, облегчающим работу в тесных местах. Оборачиваемость опалубки, т. е. количество раз повторного применения, находится в зависимости от рациональности проектирования (стандартности элементов) и тщательности распалубливания. При рационально сконструированной опалубке и при правильном ведении работ можно считать нормальной шестикратную оборачиваемость различных опалубных щитов без добавления нового материала.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

  • сложность сборки;
  • риск утечки залитой смеси;
  • низкие показатели несущей способности;
  • необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Устройство

Опалубка для фундамента – это конструкция, которая позволяет сделать каркас будущего основания. Она состоит из:

  • щитов, которые не позволяют жидкому бетону растекаться;
  • распорок и фиксаторов, для соединения деталей конструкции между собой так, чтобы они не расходились в разные стороны или не складывались вовнутрь;
  • вспомогательных лесов, дающих возможность зафиксировать щиты в одном положении.

По своей сути опалубка является формой для жидкого бетона, чтобы он в ней застывал.

Такой показатель нужен для того, чтобы во время заливки бетона фундамент не повело или, не разломались сами щиты под внутренним весом.
