Подключение варочной панели к электросети

Требования к месту монтажа варочной панели

Прежде чем приобрести индукционную панель, потенциальный покупатель должен определить место, где она будет размещена. Недалеко от выбранной зоны необходимо установить розетку, для чего придется проложить отдельную линию и подключить ее к устройству защитного заземления (УЗО). Также при выборе места необходимо учесть следующие требования.

Панель должна размещаться на ровной поверхности без каких-либо перекосов. Наиболее популярное место установки — над духовкой, но с соблюдением рекомендаций производителя.

Вокруг панели должно быть достаточно места для вентиляции, поскольку перегрев прибора может привести к выходу его из строя. При этом индукционную поверхность располагают на расстоянии не менее 75 см от вытяжки. Также нужно обеспечить зазор в несколько сантиметров между задней стенкой плиты и вертикальными поверхностями (стена и пр.).
Не следует размещать варочную панель непосредственно над посудомоечной машиной.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.

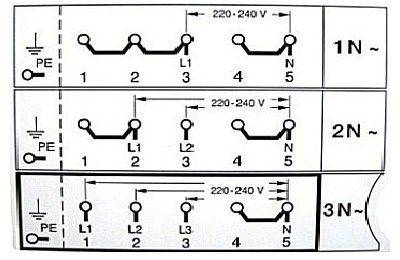

Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Соединение проводов гильзами

Есть два требования к данному типу соединения:

Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Гильзы в изоляционной оболочке

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются клеммы. Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья по теме:

Монтажная коробка для подключения проводов от варочной панели

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

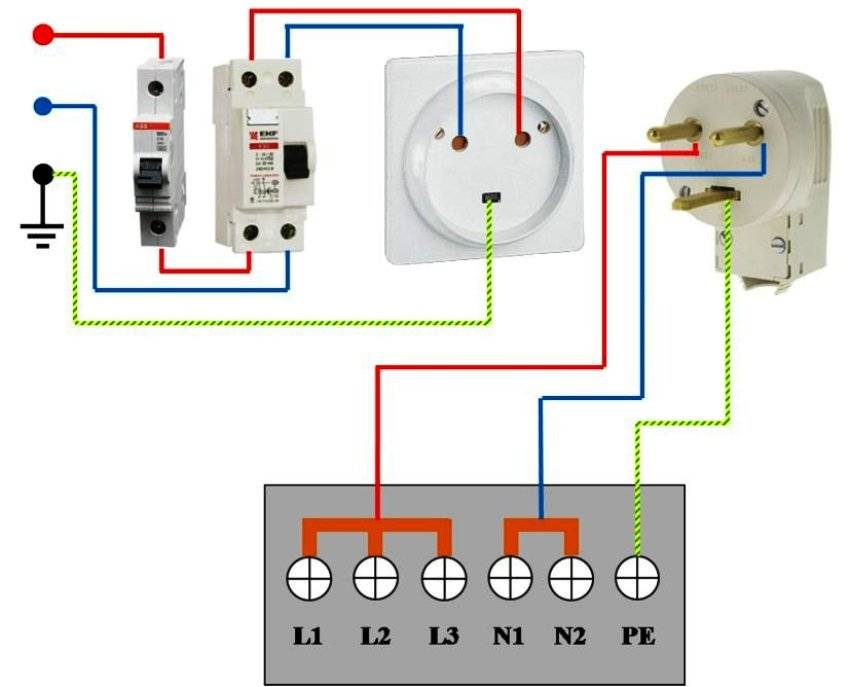

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

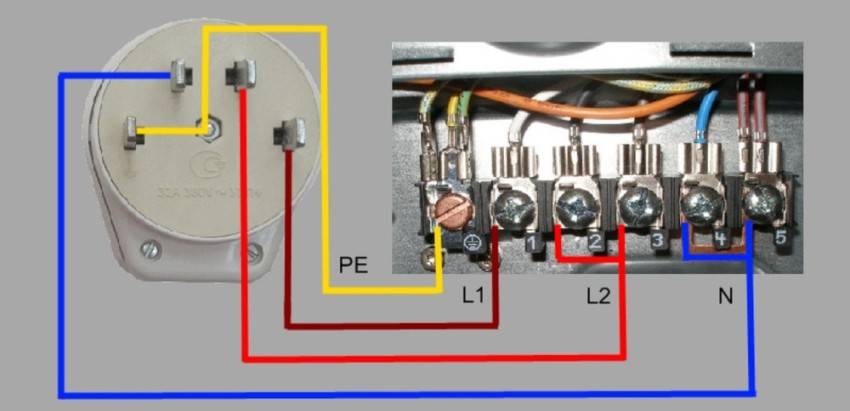

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

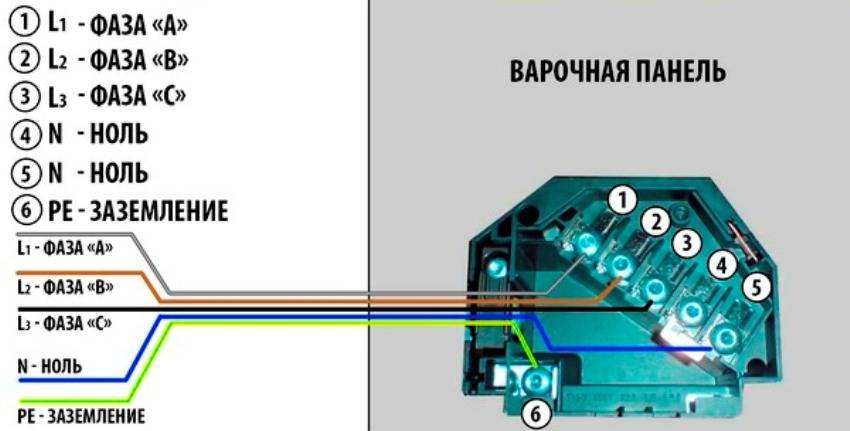

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Схемы подключения варочных панелей: выполняем работы правильно

Для того чтобы подключить электроприбор правильно, следует изучить различные схемы монтажа, а именно:

схему однофазного подключения;
трёхфазный вариант;
двухфазное подключение (самый редкий вариант).

Рассмотрим каждое из них по отдельности, начиная с самого распространённого.

Монтаж однофазного электроприбора

Такое подключение является наиболее распространённым в многоквартирных домах. Именно в них чаще всего встречается напряжение 220В. Схемы, приведённые ниже, помогут осуществить монтаж собственноручно.

Трёхфазная сеть: нюансы подключения

Напряжение 380 В часто встречается в частных домах. На самом деле трёхфазное подключение считается более экономичным в плане расхода электроэнергии и позволяет экономить на счетах от энергосбытовых компаний.

Подключение прибора по двум фазам

Наиболее редко встречающаяся схема. Многих именно она ставит в тупик. Однако не всё так страшно. Двухфазные плиты встречаются довольно редко и подключаются к трёхфазной сети. При этом нужно лишь исключить одну из входных фаз, заизолировав жилу вводного кабеля.

Варочные панели могут быть комбинированными – электричество и газ

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.
