Подключаем варочную панель своими руками

Правила самостоятельной установки индукционной варочной панели

Электромагнитное поле варочной панели нагревает пищу, воздействуя на дно емкости, и не затрагивает при этом поверхность устройства. Вихревую магнитную индукцию создает медная катушка и электрический ток.

Этот метод обладает преимуществами перед электрическим и газовым нагревом. В режиме «быстрый нагрев» плита доводит до кипения 1 л воды за 4 минуты, не увеличивая при этом расход электроэнергии. Индукционная панель отличается безопасностью

Она нагревает дно посуды, а не поверхность, поэтому исключена вероятность ожогов, что особенно важно для семей с маленькими детьми. Если на нее положить ложку, прихватку или другой предмет, он не нагреется и не загорится

Не пригорят и выпавшие из емкости кусочки пищи. Панель легко очищается сразу после готовки от жира и других загрязнений, не надо ждать, пока она остынет.

Образуемые техникой магнитные потоки направлены не только на дно емкостей, они распространяются вниз и в стороны. Это влияет на правила установки техники:

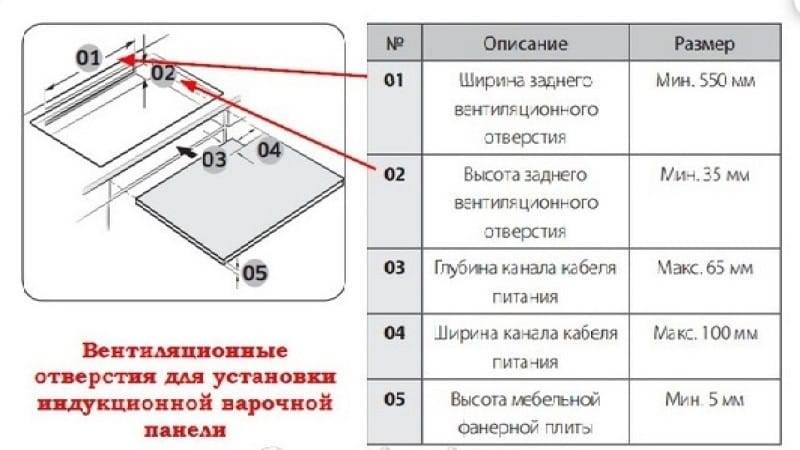

  1. При монтаже предусматривают наличие вентиляции под панелью, так как тепловые заглушки, которые расположены под элементами поверхности, греются. Делают зазоры в 6-10 см, которые нельзя закрывать или загораживать.
  2. Устанавливая панель, учитывают, что при работе техники возможно негативное воздействие на телевизионную антенну, металлическую посуду, мобильный телефон, болты и шурупы с ферромагнитными свойствами. Под панелью не хранят металлическую посуду.
  3. Внизу панели расположен вентилятор, который охлаждает тепловые ловушки и индукционные катушки. Он частично открыт, и его следует защищать от попадания мелких предметов, поэтому под варочной поверхностью ничего не хранят.

При установке техники соблюдают общие рекомендации:

  1. Спилы в столешнице из дерева, в которую будут устанавливать панель, обрабатывают герметиком, чтобы защитить ее от влаги.
  2. Обеспечивают герметичное примыкание техники и столешницы, чтобы влага не могла попасть на электрическую часть устройства. Устанавливают прокладки (уплотнители), которые идут в комплекте с панелью. При установке на керамическую плитку соединение заполняют плиточным клеем.
  3. Жидкими герметиками место примыкания обрабатывать не рекомендуется, чтобы панель в случае необходимости можно было легко снять.

Как подключить варочную панель самостоятельно

Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:

  1. Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
  2. Нужно подключить корпус варочной поверхности и «земляную клемму» розетки к заземленному корпусу.
  3. Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
  4. Заменить бытовой счетчик на более мощный.

Понадобятся следующие инструменты и материалы:

  • кусачки электрические;
  • отвертка с диэлектрической ручкой;
  • кабель типа NYM или ВВГ;
  • комбинированные пассатижи;
  • кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
  • силовая розетка и вилка 32-40 А в комплекте;
  • наконечники НШВ;
  • дифференциальный автомат;
  • индикаторная отвертка;
  • гильзы ГМЛ или клеммник.

Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.

Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.

Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.

При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:

  • логический ноль — напряжение на плюсовой клемме источника тока;
  • защитное заземление — соединение корпуса устройства с заземляющим проводом;
  • защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.

Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.

Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:

  1. Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
  2. Меняют электрический счетчик на другой с током не менее 40 А.
  3. Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).

Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.

Рассмотрим пошагово процесс подключения:

Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой.
Снять крышку с отсека питания, отверткой выкручивая винт.
К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета).
Удалить защитную пластину, которая прикрывает контакты.
Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым —  это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами.
Затянуть клеммы кабеля на колодке питания.
Проверить монтаж и включить панель при помощи сенсорных кнопок.

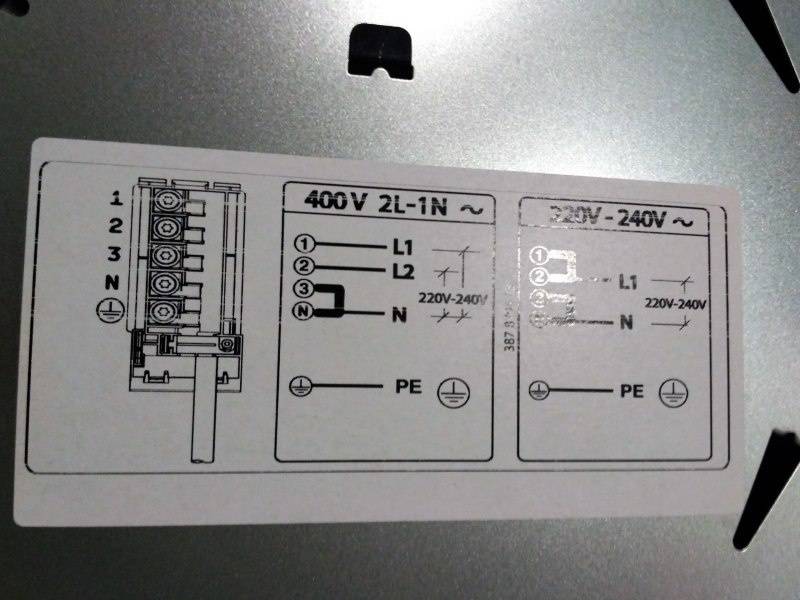

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Watch this video on YouTube

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.

Watch this video on YouTube

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

  1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
  2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
  3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
  4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
  5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
  6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Разновидности конфорок для стеклокерамических электроплит

Перечислю известные способы нагрева, которые может скрывать под собой стеклокерамика в порядке возрастания энергоэффективности, но это вовсе не значит, что последние будут лучшими. Давайте не забывать принципиальное предназначение любого очага, приготовление вкусной пищи, а скорость в этом процессе нужна не всегда.

Рапидные конфорки

Сейчас это самый распространённый тип нагревательного элемента для стеклокерамических плит. Нагреваются за 10-12 сек. Конечно, из-за низкого КПД и большой тепловой инертности эти нагревательные элементы далеки от совершенства, но возможность поддерживать температуру в самых широких пределах и неплохая ремонтопригодность в некоторой степени компенсирует недостатки.

Ленточный нагревательный элемент

Технология High Light. Достоинства:

  • Скорость нагрева рабочей зоны 4-7 сек.
  • Подходит посуда из любого материала.

Недостатки: невысокий КПД и как следствие большой расход электроэнергии, довольно высокая тепловая инертность.

Галогеновые плиты

В технологии Halo Light в качестве нагревательного элемента применяются галогеновые лампы. Плиты маркируются буквой “H” (Halogen). Достоинства этого способа:

  • Высокий КПД 68%.
  • Широкий диапазон регулируемых температур. Конечно, у разных моделей этот диапазон различен, но поверьте он достаточно широк.
  • Быстрый нагрев рабочей зоны, 5-7 сек.
  • Подходит любая посуда.

Недостатки:

  • Шум от охлаждающего вентилятора.
  • Сравнительно недолгий срок эксплуатации галогеновых ламп (около 2000 часов). Это, наверное, основной недостаток такого способа нагрева. К тому же найти аналог сгоревшей лампе будет проблематично.

Излучаемые лампой инфракрасные лучи нагреют всё что окажется у них на пути. Конечно, одноразовый контакт никак не отобразится на окружающих предметах, но если вы готовите на такой плите постоянно, то со временем будет заметно, что открытые участки кожи заметно загорели. Не знаю к какой категории причислить это свойство, к достоинствам или недостаткам, но женщинам оно точно не понравиться.

Комбинированные способы нагрева

Есть различные весьма замысловатые комбинации. Например, аппарат серии Candy TRIO, объединяющий в одном корпусе: варочную панель с четырьмя ленточными и одной галогеновой конфорками, духовку и посудомоечную машину. Есть конфигурации попроще, газовые + электрические конфорки (Darina KM341). Варочная панель, с газовыми конфорками объединенная с электрической духовкой (Hansa FCMW58221).

Разновидности конфорок для стеклокерамических электроплит

Перечислю известные способы нагрева, которые может скрывать под собой стеклокерамика в порядке возрастания энергоэффективности, но это вовсе не значит, что последние будут лучшими. Давайте не забывать принципиальное предназначение любого очага, приготовление вкусной пищи, а скорость в этом процессе нужна не всегда.

Рапидные конфорки

Сейчас это самый распространённый тип нагревательного элемента для стеклокерамических плит. Нагреваются за 10-12 сек. Конечно, из-за низкого КПД и большой тепловой инертности эти нагревательные элементы далеки от совершенства, но возможность поддерживать температуру в самых широких пределах и неплохая ремонтопригодность в некоторой степени компенсирует недостатки.

Ленточный нагревательный элемент

Технология High Light. Достоинства:

  • Скорость нагрева рабочей зоны 4-7 сек.
  • Подходит посуда из любого материала.

Недостатки: невысокий КПД и как следствие большой расход электроэнергии, довольно высокая тепловая инертность.

Галогеновые плиты

В технологии Halo Light в качестве нагревательного элемента применяются галогеновые лампы. Плиты маркируются буквой “H” (Halogen). Достоинства этого способа:

  • Высокий КПД 68%.
  • Широкий диапазон регулируемых температур. Конечно, у разных моделей этот диапазон различен, но поверьте он достаточно широк.
  • Быстрый нагрев рабочей зоны, 5-7 сек.
  • Подходит любая посуда.

Недостатки:

  • Шум от охлаждающего вентилятора.
  • Сравнительно недолгий срок эксплуатации галогеновых ламп (около 2000 часов). Это, наверное, основной недостаток такого способа нагрева. К тому же найти аналог сгоревшей лампе будет проблематично.

Излучаемые лампой инфракрасные лучи нагреют всё что окажется у них на пути. Конечно, одноразовый контакт никак не отобразится на окружающих предметах, но если вы готовите на такой плите постоянно, то со временем будет заметно, что открытые участки кожи заметно загорели. Не знаю к какой категории причислить это свойство, к достоинствам или недостаткам, но женщинам оно точно не понравиться.

Комбинированные способы нагрева

Есть различные весьма замысловатые комбинации. Например, аппарат серии Candy TRIO, объединяющий в одном корпусе: варочную панель с четырьмя ленточными и одной галогеновой конфорками, духовку и посудомоечную машину. Есть конфигурации попроще, газовые + электрические конфорки (Darina KM341). Варочная панель, с газовыми конфорками объединенная с электрической духовкой (Hansa FCMW58221).

Требования к установке электрической варочной поверхности

Чтобы правильно подключить варочную панель, в первую очередь нужно рассчитать нагрузку на электропроводку. Если проводка в доме не сможет осилить нагрузку от варочной панели, то, во-первых, автоматический выключатель будет постоянно выбивать, во-вторых, начнут нагреваться и плавиться провода.

Поэтому если в доме нет возможности заменить электропроводку, то приобретать электрическую панель не стоит. Можно, конечно, провести отдельную ветку, но для этого требуется капитальный ремонт с штроблением стен. Есть вариант воспользоваться открытой разводкой. В таком случае кабель будет прокладываться открыто по плинтусам и стенам.

Видео по теме

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Советы электриков

  1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
  2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
  3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

  1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
  2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
  3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
  4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
  5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

  1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
  2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
  3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
  4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.
