Электропроводка на кухне своими руками: схемы разводки + особенности проведения электромонтажных работ

Особенности устройства электропроводки на кухне

Проводка на кухне, выполненная по стандартной схеме с одной распределительной коробкой, далеко не всегда может справиться с мощностью потребляемой энергии кухонными электроприборами. Чтобы электрика функционировала долгое время без перебоев, необходим тонкий подход к ее устройству:

  • Еще когда схема будущей проводки находится на этапе планирования, стоит учесть, что для освещения и для розеток должны быть разные ветки электропроводов. На каждую ветку стоит запланировать автоматический выключатель.
  • Для электроприборов с большой мощностью, рассчитанных на постоянное или длительное функционирование, следует провести отдельную ветку электросети и снабдить ее устройством защитного отключения. УЗО способно сделать кухню полностью безопасной и предохранить проводку от утечек электротока.
  • Если по каким-либо причинам на кухне может стоять только одна распределительная коробка, ввод должен быть мощным в виде трехжильного кабеля с сечением 4 мм2.
  • Заземление электропроводки – это не только гарантия безопасности при чрезвычайных ситуациях, но и залог долгосрочной службы проведенной сети и используемого кухонного электрооборудования.

Прокладка кабеля

Если мы проживаем в квартире, то в большинстве случаев электрощит расположен на лестничной клетке. В этом случае в квартиру будет вводится от двух и более кабелей. Для проводки на кухню прокладываем три линии:

  • Кабель для электроплиты 3х4 мм²,
  • Кабель для розеток 3х2,5 мм²,
  • Кабель для освещения и вытяжки 2х1,5 мм².

Открытый метод

Наружная электропроводка. Применяется в деревянных домах, где есть опасность возгорания и хозяевам необходимо постоянно контролировать проводку.

Скрытый метод

Скрытая электропроводка.  В этом случае проводка идет внутри строительных конструкций. Такой способ не портит эстетичный вид кухни и позволяет надежно спрятать все провода. Пред началом работ следует обесточить квартиру, ведь можно при штроблении стен нечаянно найти в стене не отключенный провод. При выборе любого варианта размещения проводки следует придерживаться строгих правил:

  1. Проводка должна быть помещена в не горящую изоляцию или, при открытом способе прокладки, в короб или трубу из не дымящегося материала.
  2. Сквозь ограждающие конструкции кабеля должны проходить в трубах с применением раствора. При этом их должно быть легко достать.
  3. Выключатели должны находиться в 90 см от пола.
  4. Каждый кабель располагается не ниже 15 см от потолка.
  5. Проводку не располагают ближе, чем 10 см от угла или откоса.
  6. Над выключателями на уровне проводки располагают распаячные коробки.
  7. Напрямую из розетки нельзя запитать больше четырех других розеток.
  8. Ни в коем случае нельзя штробить несущие конструкции здания.
  9. Проводка крепится через каждые 40 см.

При открытом способе устройства проводки все места, где кабель может быть механически поврежден, защищают с помощью трубы.

После выполнения штробления стен и закрепления проводки необходимо записать или даже сфотографировать получившийся результат работы, указав расстояния до заметных элементов конструкций. Благодаря этому разводка электропроводки на кухне не будет забыта и хозяева без проблем отремонтируют электросеть в случае необходимости.

Рекомендации по размещению фурнитуры

Расположение розеток и выключателей должно высчитываться с учетом их удобного и безопасного использования. В зоне фартука их обычно монтируют над столешницей, на высоте 10–15 см от нее. Розетки под встроенную бытовую технику рекомендуется выполнять в 20–30 см от уровня пола.

Выключатели желательно располагать в 1 метре от чистового напольного покрытия. С целью возможности отключения приборов розетки должны находиться справа или слева от них в 10–20 см. Недопустимо выбирать места, в которых к электрическим кабелям и вилкам будет ограниченный доступ.

Необходимо учесть, что под варочную поверхность можно не устанавливать фурнитуру, а ограничиться выводом кабеля, поскольку большая часть современных плит не оснащается вилками, такое оборудование рассчитано на подключение посредством клеммы. Розетку под вытяжку следует размещать выше «купола» — ориентировочно, 120–140 см от пола.

Отдельно необходимо предусмотреть точку для подключения блока питания светодиодной подсветки в рабочей зоне кухни. Фартук достаточно оборудовать 3–5 стационарными розетками. В последнее время большую популярность, за счет своего удобства и унификации, набирает встраиваемая в столешницу выдвижная фурнитура.

Дело в том, что выступающая часть штепселя попросту может не дать задвинуть корпус на необходимую глубину. Кроме того, розетки должны иметь дополнительную защиту от влаги, а в распределительном щите быть подключенными через устройство защитного отключения на 30мА. Аналогичное требование есть и к фурнитуре, размещаемой возле раковины.

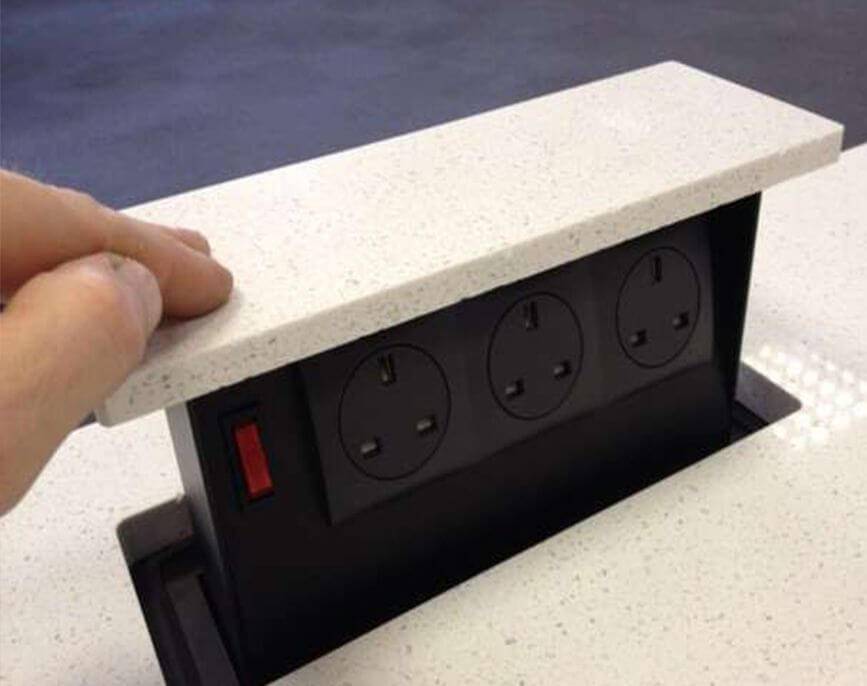

В непосредственной близости от гарнитура размещение свободных или дополнительных розеток не рекомендуется. Намного правильнее будет их предусмотреть, например, рядом с рабочим столом или над ним, тем самым расширив рабочую зону кухни и сделав ее более функциональной.

Желательно, чтобы точки электропитания не выступали над варочной поверхностью, поскольку это чревато постепенным «обрастанием» их жиром, попаданием внутрь влаги и появлением других нежелательных факторов. Если фартук планируется на основе кафеля, заранее необходимо продумать раскладку керамики так, чтобы розетка не попала в стык двух плиток.

Проектирование электрического щитка

Данный этап является одним из самых важных. Определившись с нагрузками, сечением проводов, размерами гарнитура, предпочитаемыми местами установки розеток, можно переходить к сборке щитка. Зачастую он общий для всей квартиры, и в него поступают провода с соседних комнат, санузла, лоджии и кладовки.

В целях защиты оборудования от перепадов напряжения нелишним будет установить соответствующее защитное реле. На входе в квартиру дополнительно рекомендуется предусматривать общий выключатель.

Обязательным атрибутом любого современного электрического щита является УЗО. Оно может поставляться отдельным модулем либо дифференциальным автоматом. Суть его работы заключается в отключении подачи напряжения при утечке тока.

Фактически, эта, казалось бы, незначительная деталь электрического щита способна защитить человека от поражения током. Ставить ее желательно на каждый контур, однако, при ограниченном бюджете, допускается установка общего УЗО на весь щит номиналом в 50 Ампер.

С чего начать

Подавляющую часть электрических «точек» необходимо планировать под кухонный гарнитур, поэтому изначально желательно знать его конфигурацию, расположение бытовой техники, мойки и вспомогательных приборов. Кроме того, должны быть и дополнительные розетки, в том числе, для подключения пылесоса, системы кондиционирования воздуха, телевизора, телефонной зарядки и т. д.

Учитывая все вышесказанное, начинать работу необходимо со следующих моментов:

  • составление схемы помещения с расстановкой мебели и потребителей;
  • предварительное обозначение мест размещения розеток и выключателей;
  • определение предполагаемой нагрузки.

После того как будет подготовлен «черновик» разводки, можно переходить к выполнению схемы в масштабе. Уже на этом этапе необходимо учесть реальные размеры техники, мебели, роста пользователей и ряд других моментов. Как только все будет готово, можно вызывать специалистов по электромонтажу для обсуждения деталей, разработки проекта и последующего выполнения работ.

Как правильно разместить розетки?

Прежде, чем приступить к установке розеток, монтируют вводный щиток. В него помещают специальные предохранители (устройства защитного отключения – УЗО). В случае чрезмерного напряжения они успеют обесточить систему, предотвратив замыкание или возгорание.

Профессиональные электрики настоятельно рекомендуют выбирать для кухни мощные УЗО с высоким уровнем влаго- и пароустойчивости. Эти агрегаты будут работать значительно дольше и обеспечат надежность и безопасность всей системы

К каждому элементу УЗО отдельным шлейфом подключают (в зависимости от потребности) до 5 параллельных соединений. Цепи местного и общего освещения подсоединяются отдельно. Когда щиток установлен, приступают к организации корректной разводки розеток на кухне.

Для такого мероприятия действуют общие правила:

  1. В непосредственной близости от мойки или плиты розетки никогда не размещают. Попадание влаги и горячих паров, возникающих во время готовки, может спровоцировать деформацию корпуса детали, короткое замыкание или возгорание.
  2. При прокладке соединительного кабеля не оставляют обвисающих длинных проводов, а подтягивают их к стене подходящими крепежными элементами.
  3. Сама розетка должна быть 16 амперной. Более слабые детали в итоге не выдержат интенсивной эксплуатационной нагрузки, начнут плавить или искрить и в скором времени потребуют замены.
  4. Располагают розетки в диаметре не более 1 метра от электроприбора. Большее расстояние потребует использования удлинителя, а это будет неудобно и небезопасно.
  5. Устанавливают розетки в четком соответствии с общими стандартами безопасности (на расстоянии 30-40 см от пола). Если в доме есть дети, оборудуют скрытые розетки или «прячут» их в столешнице либо других предметах мебели.

Чтобы розетка служила долго и выдерживала полноценную эксплуатационную нагрузку, выбирают модели, оснащенные никелированными ламелями и керамическими пластинами. Они отличаются выносливостью и полноценно работают в активном режиме в течение длительного времени.

Подключение к электрическим щиткам

Устройство электрического щитка.

Каждая из перечисленных выше групп электроприборов, разделение на которые мы произвели перед началом работ, должна быть подключена к отдельному электрическому автомату, в зависимости от суммарного энергопотребления и мощности:

  1. Группа осветительных приборов подключается к автомату защиты, номинальная сила тока срабатывания которого составляет 10 ампер.
  2. Группа приборов малой мощности, несмотря на малое энергопотребление отдельных устройств, суммарно производит достаточно большую нагрузку. Такие приборы подключаются через автомат на 16-25 ампер.
  3. Группа силовых электроприборов подключается к автомату на 25 ампер.
  4. Электроплита или варочная поверхность являются самыми мощными приборами во всей кухне, поэтому ее подключают к отдельному автомату на 50 ампер.

Как правильно разместить розетки

Прежде, чем приступить к установке розеток, монтируют вводный щиток. В него помещают специальные предохранители (устройства защитного отключения — УЗО). В случае чрезмерного напряжения они успеют обесточить систему, предотвратив замыкание или возгорание.

Профессиональные электрики настоятельно рекомендуют выбирать для кухни мощные УЗО с высоким уровнем влаго- и пароустойчивости. Эти агрегаты будут работать значительно дольше и обеспечат надежность и безопасность всей системы

К каждому элементу УЗО отдельным шлейфом подключают (в зависимости от потребности) до 5 параллельных соединений. Цепи местного и общего освещения подсоединяются отдельно. Когда щиток установлен, приступают к организации корректной разводки розеток на кухне.

Для такого мероприятия действуют общие правила:

  1. В непосредственной близости от мойки или плиты розетки никогда не размещают. Попадание влаги и горячих паров, возникающих во время готовки, может спровоцировать деформацию корпуса детали, короткое замыкание или возгорание.
  2. При прокладке соединительного кабеля не оставляют обвисающих длинных проводов, а подтягивают их к стене подходящими крепежными элементами.
  3. Сама розетка должна быть 16 амперной. Более слабые детали в итоге не выдержат интенсивной эксплуатационной нагрузки, начнут плавить или искрить и в скором времени потребуют замены.
  4. Располагают розетки в диаметре не более 1 метра от электроприбора. Большее расстояние потребует использования удлинителя, а это будет неудобно и небезопасно.
  5. Устанавливают розетки в четком соответствии с общими стандартами безопасности (на расстоянии 30-40 см от пола). Если в доме есть дети, оборудуют скрытые розетки или «прячут» их в столешнице либо других предметах мебели.

Чтобы розетка служила долго и выдерживала полноценную эксплуатационную нагрузку, выбирают модели, оснащенные никелированными ламелями и керамическими пластинами. Они отличаются выносливостью и полноценно работают в активном режиме в течение длительного времени.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.


Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

  • Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
  • Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
  • Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
  • Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

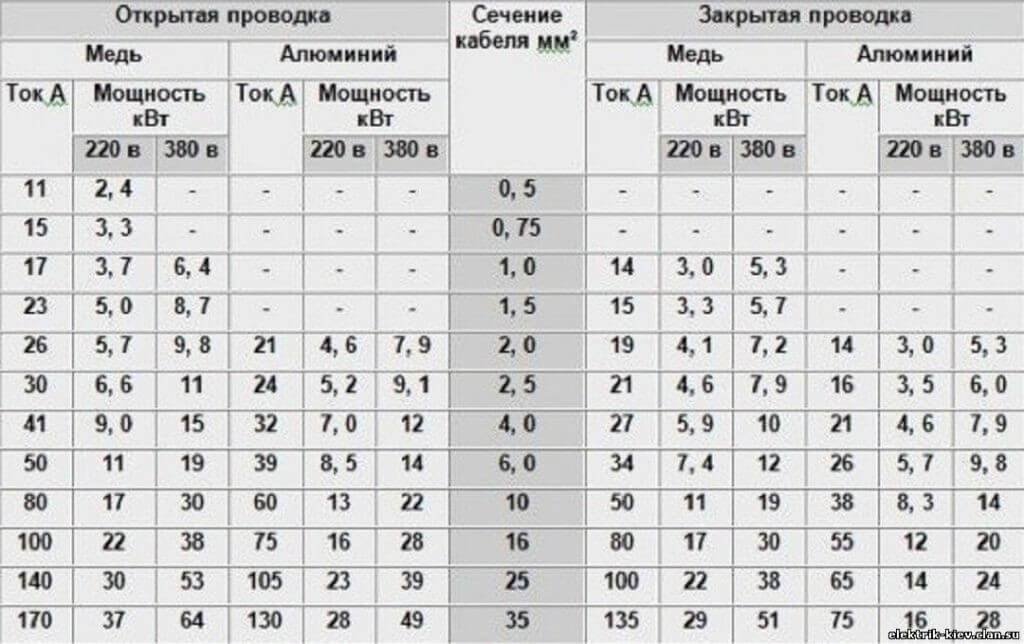

Как выбрать правильное сечение кабеля?

Провод с правильным сечением – еще один важный элемент для корректного обустройства энергообеспечения кухни. Его выбирают, учитывая общую мощность планирующихся к использованию предметов бытовой техники и осветительных приборов.

Для подключения настольных ламп, торшеров, люстр или приборов точечной подсветки обычно берут медные провода либо кабели, снабженные ПВХ-изоляцией марок ППВ или ПВ, способные выдерживать высокие эксплуатационные нагрузки (около 4,1 кВт) в течение длительного времени.

Минимально допустимое сечение жилы в таком варианте составляет 1,5 миллиметра.

При открытом подключении светильников на кухне лучше использовать не обычный, а декоративный витой провод. Он обеспечит бесперебойную подачу энергии и внесет в интерьер особый стиль, оригинальность и необычность

К розеткам, отвечающим за подключения мощных модулей бытовой техники (микроволновая печь, кофеварка, тостер и пр.), подводят провода такого же класса, но более крупного сечения (от 2,5 мм).

Если пренебречь этим пунктом и взять тонкий провод, он не выдержит эксплуатационной нагрузки и в будущем приведет к короткому замыканию или возгоранию.

Все кабели, подводящиеся к розеткам, должны обязательно состоять из трех жил – фазного и нулевого проводов и провода, обеспечивающего защитное зануление (заземление). Это обеспечит корректную и безопасную работу всей системы

Если для освещения кухни планируется использовать приборы с корпусом из металла, обойтись тонким проводом для подключения не удастся. Во избежание попадания напряжения на корпус светильника понадобится подвести к объекту трехжильный кабель или провод с мощной защитной оболочкой.

Только в таком варианте монтажа светильники из металла будет полностью безопасны.

Установка бойлера на кухне обязательно потребует обустройства отдельной электролинии. Сечение провода в таком варианте не должно быть ниже 4 миллиметров. Верхний порог определяется дополнительно и целиком зависит от базовой мощности и объема самого нагревающего прибора

При подключении к сети приборов повышенной мощности (многоконфорочная плита, жарочный шкаф и т.д.), потребляющих 8-12 кВт в час, обязательно понадобится отдельная ветка из трехжильного кабеля с медными жилами и прочной, надежной найритовой или ПВХ изоляцией.

После установки прибора его придется заземлить посредством третьей жилы кабеля. Сечение каждой жилы в этом случае не должно быть ниже 6 мм. Также рекомендуем прочесть другую нашу статью, где детально описано как рассчитать сечение провода для домашней проводки.

Виды проводок

Электрическая проводка — это сеть изолированных проводов в помещении, призванных доставлять электричество от счетчика до точки подачи его устройствам.

По материалу проводка бывает:

  1. Алюминиевая. Дешевый, но недолговечный материал. Обладает низкой электрической проводимостью.
  2. Медная. Срок эксплуатации до 40 лет. Обладает хорошей электрической проводимостью, но отличается высокой ценой.

Важным моментом является выбор способа монтажа разводки электросети.

Открытая

Представляет собой прокладку провода поверх строительных конструкций. Существуют специальные приспособления (кабель-канал, электротехнический плинтус), призванные фиксировать и сохранять целостность сети.

Преимущества:

  • легкость монтажа;
  • доступность в плане диагностики и ремонта;
  • не требует больших финансовых затрат.

Однако в кухонной зоне приходится сталкиваться с повышенной влажностью, огнем или горячими поверхностями.

Недостатки:

  • не защищена от влаги;
  • чувствительна к механическим повреждениям;
  • пожаро- и электроопасна.

Скрытая

Укладывается под поверхностью строительных конструкций, включая подвесной потолок и теплые полы.

Преимущества:

  • отвечает нормам пожарной безопасности;
  • защищена от влаги;
  • скрыта от механического воздействия;
  • электробезопасна;
  • не нарушает дизайн интерьера.

Однако это достаточно трудоемкий и недешевый способ.

Дополнительное оборудование и безопасность

На кухне можно сделать систему дополнительного резервного освещения. Провести ее очень просто, достаточно установить 12-вольтовый источник питания со встроенным аккумулятором и подключить к нему диодные лампы. Также есть вариант применения аккумуляторных настольных ламп.

Повысить безопасность и защиту от возгорания на кухне поможет установка датчиков, сигнализирующих об утечке воды или газа. Они достаточно дешевые и не обладают высокой мощностью. Оптимальный набор – сигнализация о взрывоопасной концентрации газа (пропан/бутан) и датчик протечки воды. Суммарная стоимость этих приборов не превысит 2 тысяч рублей.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

  • Обычно ремонт состоит из нескольких этапов:
  • перепланировка (если необходимо);
  • сантехнические работы;
  • предмонтаж трасс кондиционирования;
  • строительные работы – штукатурка, монтаж потолков;
  • установка сантехнических изделий – умывальников, душевых кабин, унитазов;
  • разводка электричества;
  • установка дверей, напольных покрытий;
  • поклейка обоев, покраска;
  • монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

  1. Для выполнения схемы нам понадобиться:
  2. тетрадный лист;
  3. линейка;
  4. ручка;
  5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

  • На схеме следует отобразить максимально подробно следующие элементы:
  • Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  • Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
  • Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  • Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
  • Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  • Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

  • в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
  • далее намечаются линии, по которым будет производиться штробление стен;
  • определяются места для распределительных коробок;
  • выбирается место, где будет установлен квартирный электрощит;
  • после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

  • все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
  • монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
  • прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
  • выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Техническая часть

После того как на кухню будет заведено электричество, провода уложены в штробы, монтажные коробочки зафиксированы в стене, имеет смысл определиться с видом фурнитуры, которая в последующем будет использоваться. Среди основных рекомендаций следует отметить:

  • использование розеток, рассчитанных на ток не менее 16 Ампер;
  • на варочную поверхность фурнитура должна выдерживать ток в 32 Ампера;
  • рядом с мокрыми зонами розетки должны быть с защитой от влаги;
  • пластик фурнитуры должен быть гладким, а не шершавым, что позволит значительно упростить уход за ним.

Сечение определяется исходя из подключаемой к нему нагрузки. Чаще всего, это 2,5 квадрата для обычных розеток и 4 квадрата для плиты. Вся необходимая информация по этой теме приводится в соответствующих таблицах.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

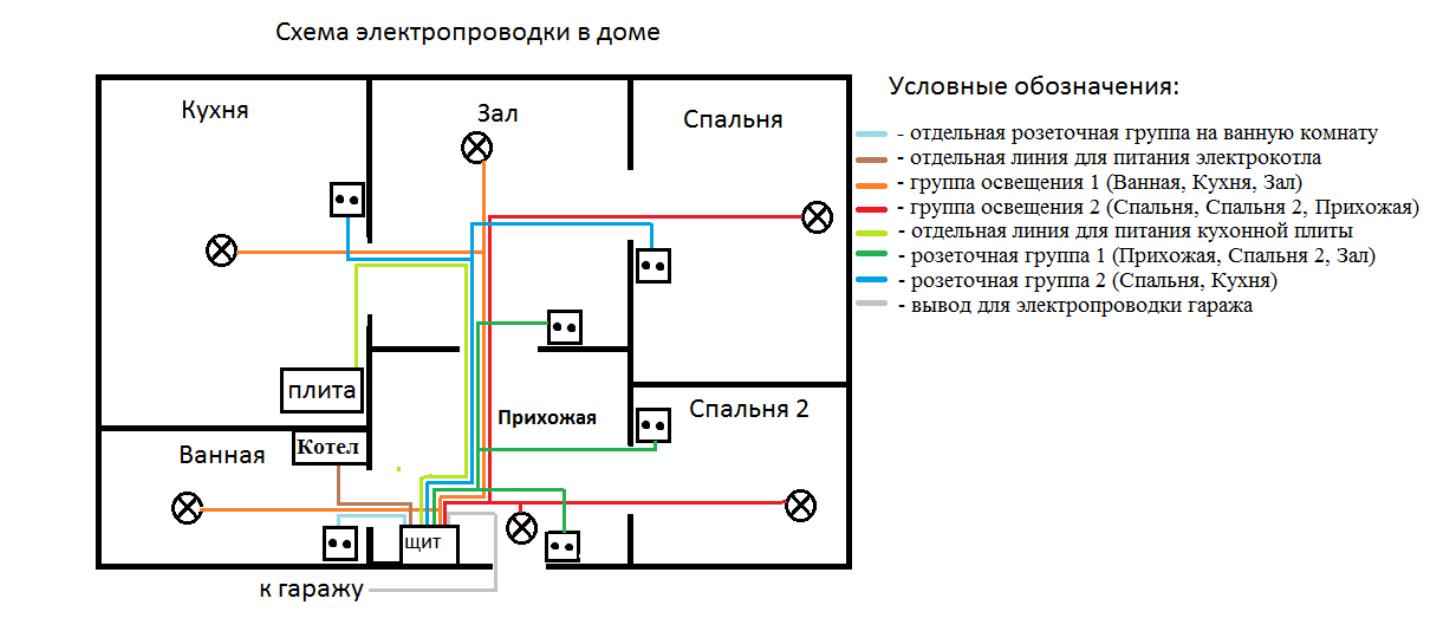

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

  • подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
  • получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
  • подготовка и согласование электропроекта коттеджа (при необходимости);
  • выполнение монтажа проводки и электрооборудования;
  • получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
  • подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Инструменты, необходимые для работы

Для удобного и корректного проведения монтажно-электрических работ домашнему мастеру понадобятся следующие ручные инструменты:

набор крестовых и прямых отверток;
паяльник;
молоток;
плоскогубцы;
электрический штроборез, если предполагается делать скрытую проводку;
электрический перфоратор, оснащенный сверлами с победитовым наконечником (для прокладки каналов в бетонных или кирпичных стенах);
тестер для проверки наличия/отсутствия напряжения в сети.

Все инструменты должны иметь целостное защитное покрытие на рукоятках, сделанное из прочных материалов, не проводящих ток.

Если, несмотря на советы профессионалов и требования пожарной безопасности, выбран открытый или комбинированный вариант прокладки проводки, понадобятся прочные и выносливые дюбель-гвозди. С их помощью удастся надежно прикрепить кабель-каналы даже к бетонным стенам.

Для поверхностей, имеющих более мягкую, податливую структуру, подойдут самые простые шурупы-саморезы или гвозди маленького либо среднего размера.

Для крепления внешней проводки в кухне к деревянной стене уместно использовать гвозди или саморезы, имеющие декоративную шляпку. Они стоят несколько дороже, но выглядят более привлекательно и гармонично вписываются в общий колорит помещения

Для быстрой, надежной и четкой фиксации проводки в штробах понадобятся гипс или алебастр. Они застывают практически мгновенно и позволяют сразу же продолжить работу, не теряя драгоценного времени. Подробный инструктаж по штроблению стен под электропроводку можно прочесть в этом материале.

Выводы и полезное видео по теме

В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:

Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:

Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:

Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности

Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей

Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.

У вас есть личный опыт монтажа электропроводки на кухне? Возможно, вы можете дать ценный совет нашим читателям? Поделитесь, пожалуйста, своим мнением в расположенном ниже блоке.

Выводы и полезное видео по теме

В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:

Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:

Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:

Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности

Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей

Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.

У вас есть личный опыт монтажа электропроводки на кухне? Возможно, вы можете дать ценный совет нашим читателям? Поделитесь, пожалуйста, своим мнением в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
