Подключение радиатора отопления к двухтрубной системе: выбор оптимального варианта подключения

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

  • боковой односторонний – трубы расположены сбоку с одной стороны;
  • горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
  • диагональный перекрестный – трубы подсоединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Схемы разводки трубопроводов по подаче теплоносителя бывают:

  • с верхним подводом;
  • с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии циркуляционного насоса приемлемы оба варианта.

Непосредственно процесс подключения радиатора от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

  • сбоку;
  • по горизонтали снизу;
  • по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая теплотехнический расчет.

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью кранов Маевского. А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Выбор типа системы отопления

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

  • в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
  • нельзя отключать радиаторы без останова системы;
  • подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.

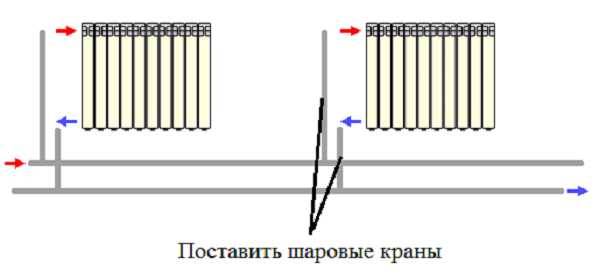

В двухтрубной системе на подаче и обратке ставят шаровые краны

Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

  • экономичность, в плане необходимых материалов;
  • небольшие временные затраты при монтаже;

Ее недостатками являются:

  • Отсутствует возможность верхнего подключения;
  • Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
  • Теплоотдача не может превышать норму, рассчитанную при установке;

Достоинства этого метода подключения:

  • возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
  • равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями

Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Принудительная циркуляция воды

Естественное распределение жидкости используется крайне редко из-за своей малой эффективности. Предпочтение отдаётся принудительному способу прогона жидкости по трубам.

В этом варианте в схему включается циркуляционный насос. Особенности:

  • Возникает прибор, потребляющий электроэнергию, что выливается в затраты. Если же электричество отключат, то и насос работать перестанет.
  • Насос поддерживает необходимое давление при любом диаметре труб, но на таком уровне, чтобы слои горячей и холодной воды не смешивались, а постепенно сменяли друг друга.
  • Трубы можно тянуть на высоту, превышающую уровень второго этажа. Хороший насос способен создать необходимое давление для работы отопительной системы и в 3-этажном доме большой площади.

Схема: теперь сюда, кроме вышеописанных элементов, включается насос; по каналам системы вода с помощью насоса от нагревательного котла попадает в расширительный бачок, а оттуда — в звенья цени: батареи и прочие элементы.

Подключение:

  1. Насос в отопительной цепи всегда должен размещаться после нагревательного котла, иначе по системе будет гоняться холодная вода.
  2. Соблюдать уклон труб уже необязательно, от него можно вовсе отказаться, поскольку теплоноситель и так будет перемещаться по каналам из-за давления, создающегося насосом.
  3. Желательно поместить прибор в помещение с минимальным числом труб, чтобы обезопасить себя от замыкания.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

  • Ввернуть прилагающиеся заглушки и пробки.
  • Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
  • Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

  • Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
  • Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
  • Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
  • Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

  • при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
  • подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
  • возможно только нижнее подключение батарей.

Методы преодоления недостатков

  • каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
  • можно увеличить количество батарей в комнате;
  • первыми подключить помещения с наибольшими теплопотерями;
  • установить вентили при диагональном подключении радиаторов;
  • оснастить систему циркуляционным насосом.

Возможные неполадки и способы их устранения

Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.

Схема двухтрубной системы отопления

Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.

Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.

Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.

По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.

Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.

Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.

Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.

Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.

Автоматически регулируемые воздушные клапаны

Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

  • Цена на них значительно ниже, чем на металлические аналоги.
  • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
  • Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Как правильно провести подключение?

Монтаж радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

Радиатор лучше подвесить к стене при помощи кронштейнов. При этом два крепятся сверху, беря на себя основную нагрузку веса, а два снизу, поддерживая тяжелый отопительный прибор

Обратите внимание! Если используется радиатор, состоящий из 12 секций и больше, необходим дополнительный кронштейн, который крепится сверху ровно по центру отопительных приборов.
При креплении целесообразно вооружиться строительным уровнем и выставить батареи по горизонтали и вертикали. Любой перекос, даже самый незначительный, приведет к тому, что внутри радиатора образуется воздушная пробка

Она не позволит устройству продемонстрировать максимум своих возможностей.
Количество секций рассчитывается не только с учетом мощностей. Выбираются модели, ширина которых полностью перекрывает пространство под подоконником.
При подключении необходимо не допустить прогибания верхней подводящей трубы вниз, а нижней отводящей вверх. Это тоже приведет к образованию воздушных пробок, но уже не в самой батарее, а в трубах. Причем устранить их будет крайне проблематично.
Если устанавливаются радиаторы, состоящие более чем из 12 секций, лучше выбирать диагональное подключение. В противном случае заполнить весь объем отопительного прибора теплоносителем будет крайне сложно.
Для достижения максимальной теплоотдачи специалисты рекомендуют использовать фольгированный экран, который прикрепляется с задней стороны прибора прямо на стенку. Если этого не сделать, существенное количество тепла уходит на обогрев стены, а не комнаты.

Естественная циркуляция воды

Этот тип циркуляции теплоносителя характерен для старых небольших домов. Жидкость в этом случае продвигается по трубам за счёт увеличения расстояния между молекулами вещества при нагревании и уменьшении — при остывании. Называется это гидродинамической силой, благодаря которой холодные слои воды опускаются, проталкивая новые массы горячей жидкости наверх.

Фото 3. Схема отопительной системы с естественной циркуляцией теплоносителя. Цифрами указаны составные части конструкции.

Особенности естественной циркуляции:

  • Отпадает потребность в большом количестве материала и дорогом электрическом оборудовании.
  • Система десятилетиями надёжно работает, так как отсутствуют сложные элементы, которые могли бы выйти из строя.
  • Радиус поднятия столба воды при таком способе циркуляции ограничивается вторым этажом.
  • Каждый метр трубы в системе должен быть под небольшим наклоном (около 0,2—0,3 см), в противном случае не будет обеспечена необходимая скорость подачи и отвода жидкости.

Важно! Прямые трубы в данной системе не должны быть длиннее тридцати метров, иначе массы воды будет замедляться на таком участке, уменьшая эффективность работы конструкции. Подключение:

Подключение:

Подключение:

  1. В конструкции всегда соблюдается уклон от котла к получателю (обогревателю).
  2. Искривления трубы, фильтры, краны и клапаны затрудняют прохождения потока воды по каналу, поэтому их число нужно уменьшить до предела.
  3. Разница в уровне расположения бачка над радиаторами влияет на скорость распределения воды: чем выше, тем быстрее.
