Как монтировать фановую трубу: пошаговый инструктаж и разбор типичных ошибок

Включение мансарды в систему вентиляции

Устроенная вместо чердака мансарда — это по сути еще одна комната. Что хорошо с точки зрения оптимизации жилого пространства, но несколько осложняет монтаж вентиляционной системы традиционным способом.

Между мансардой и крышей должно быть вентилируемое чердачное пространство. Свежему воздуху нужно обеспечить возможность свободно циркулировать в кровельном пироге и в пределах чердака или обустроенной мансарды.

Естественная вентиляция происходит за счет гравитационного движения воздушной массы. Холодный воздух поступает из отверстий под коньком крыши, теплый уходит из конькового отверстия, аэратора

В процессе устройства кровельного пирога обязательно сооружают продухи – продольные вентиляционные отверстия. Начинаются они с линии карниза, завершаются у линии конька. Обеспечиваются монтажом обрешетки и контробрешетки на стропильные ноги.

В зоне карниза в эти вентиляционные каналы поступает уличный воздух. В зоне конька воздушный поток выходит, прихватив с собой конденсат и бытовые испарения, проникшие из жилых помещений в чердачное пространство.

Система вентилирования остального дома также выводится в чердачное помещение. Вытяжные каналы и стояки из дома и из мансарды можно объединить и замкнуть на аэратор. Однако надо быть уверенным в том, что циркуляция воздуха будет достаточной.

Секреты правильного монтажа

Как и где установить фановую трубу, чтобы она работала с полной отдачей?

Эффективность функционирования системы зависит от следующих факторов:

  • надежность соединений;
  • хорошо подготовленное основание для укладки;
  • организация обратной отсылки грунта;
  • достаточный уклон.

А теперь о «трех китах» – правилах монтажа фановой трубы:

  1. Если врезаться в фановую трубу нужно в отапливаемой части дома, то заканчиваться система должна на холоде – за пределами здания.
  2. Если стояк вертикальный, его следует выводить на крышу
  3. Диаметр трубы не должен быть меньшим такого же параметра стояка.

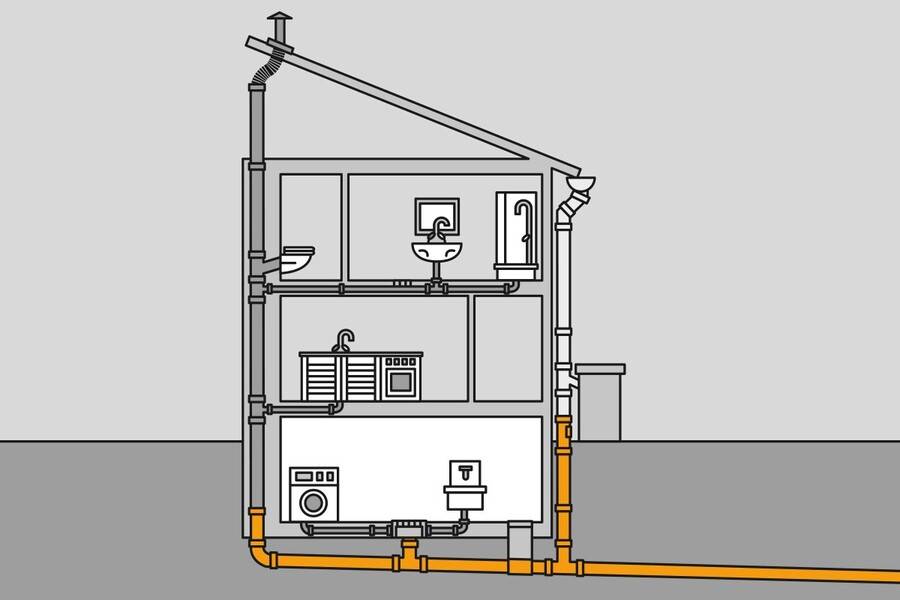

Так выглядит фрагмент фановой системы

Обратный клапан

Произвести установку или замену фановой трубы своими руками – не проблема, поскольку процесс прост и понятен, главное при этом не забыть о необходимости монтажа обратного клапана.

Для чего нужен такой элемент?

  • Предотвращение возврата нечистот в унитаз, умывальник;
  • препятствие поселению в системе грызунов;
  • недопущение заброса механических примесей;
  • коррекция неправильного уклона конструкции.

Устанавливать клапан можно как внутри системы, так и за ее пределами.

При внутреннем монтаже не забудьте обезжирить трубу, а если требуется, то и очистить. Затем нужно прикрепить специальную вставку, подходящую по размерам под выбранный клапан, а далее – и его. Однако следите, чтобы расположение устройства противостояло потоку, а не наоборот

Кроме того, важно, чтобы лепестки клапана загибались в сторону сантехнического прибора, а не от него

А это – обратный клапан

Установка трубы

Теперь можно перейти и к практической части материала.

Начнем с нуля, вернее – даже с этапа, предшествующего нулю, поскольку одни домовладельцы монтируют фановый стояк в строящемся доме, а иные – просто меняют систему, а это значит, что и старую сеть есть возможность обновить. Полный демонтаж, возможно, не понадобится, а вот сменить чугунные (устаревшие на сегодня) элементы на пластиковые (наиболее практичные) детали придется

Если у вас установлены пластиковые, то уделите должное внимание их очистке. Демонтаж старых фрагментов выполняют после отключения стояка, отсоединяя части поэтапно. Возможно, вы раньше даже никогда не обращали внимания, что от унитаза отходит фановый отвод

Возможно, вы раньше даже никогда не обращали внимания, что от унитаза отходит фановый отвод

Устанавливать стояк нужно с расположенной в магистральном отсеке нижней точки жесткости или от фундамента (если дом частный). Для этого следует проделать в несущих конструкциях отверстие, куда и поместить трубу. Далее следует стояк закрепить при помощи хомутов. Используйте металлические изделия, только они могут обеспечить конструкции максимальную надежность, а также позволят варьировать с отклонениями от разметки, если таковые будут иметь место во время сборки.

Коррекция возможна благодаря шпильке с винтовой структурой, позволяющей регулировать силу соединения. После монтажа сантехники можно проводить и фановый отвод. Не забудьте шумоизолировать стояк, «помощницей» вам в этом деле может стать монтажная пена, но также можно использовать и минеральную плиту.

Фотофрагмент процесса монтажа

Вывод системы на крышу

Важно не только грамотно установить фановый стояк, но и правильно вывести его на крышу. Запоминайте основные принципы этого процесса:

  • труба не должна заканчиваться на чердаке – только на кровле;
  • стандартная высота вывода стояка – от 30 см выше конька (а лучше 50), если же крыша используется (к примеру, на ней организована терраса для принятия солнечных ванн), то высота варьируется в пределах до 3 метров;
  •  нельзя совмещать вентиляцию или дымоотвод с фановым воздуховодом (такие эксперименты чреваты возгоранием газов);
  • отступ по горизонтали от балконов либо окон до выхода стояка должен составлять минимум 4 метра;
  • выводить систему под свес кровли запрещается, ведь зимой снег может разрушить конструкцию;
  • если в доме присутствует несколько канализационных стояков, их можно врезать в одну фановую трубу;

  • вывод лучше делать в подветренной стороне (изучите «розу ветров» региона);
  • чтобы на фановой трубе не появлялся конденсат, она работала исправно и долго, следует размещать конструкцию в помещениях с температурой выше нуля;
  •  трубу на кровле перед наступлением зимы необходимо укрепить, дабы уберечь ее от повреждений из-за скоплений снега;
  • если рядом с фановым воздуховодом располагается дымоход или вентиляционный канал, нужно проследить чтобы он находился на 15 см выше своих «собратьев»;
  • не гонитесь за красотой – любое украшение фанового отвода в виде колпаков, домиков и других крышек пагубно скажется на его функционировании.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

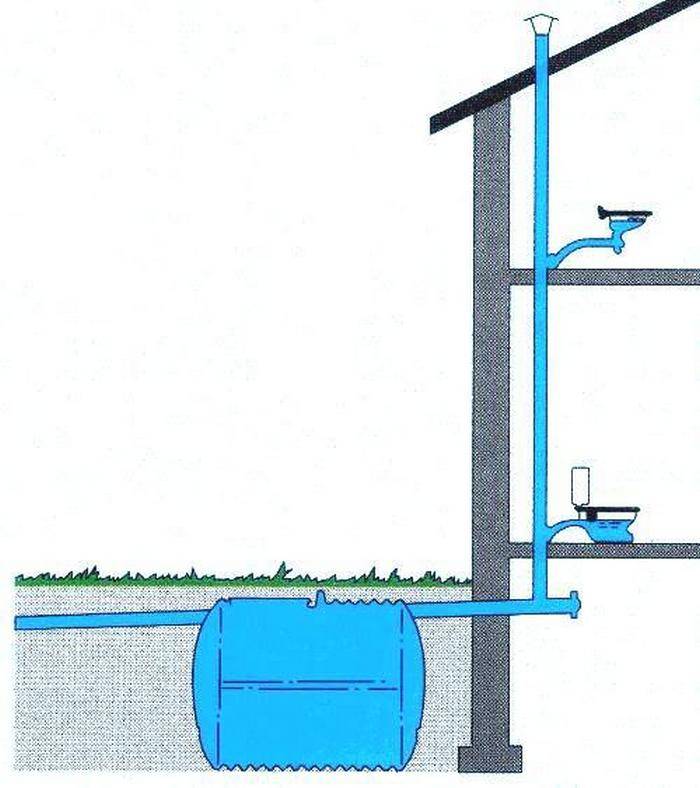

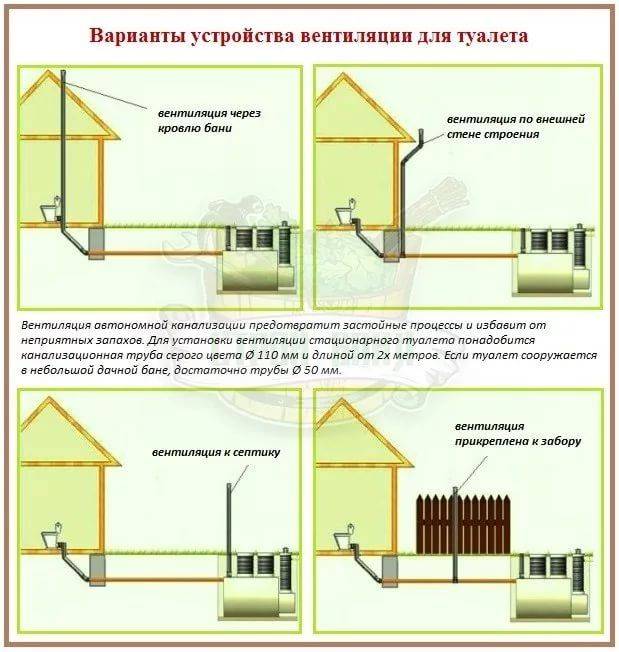

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

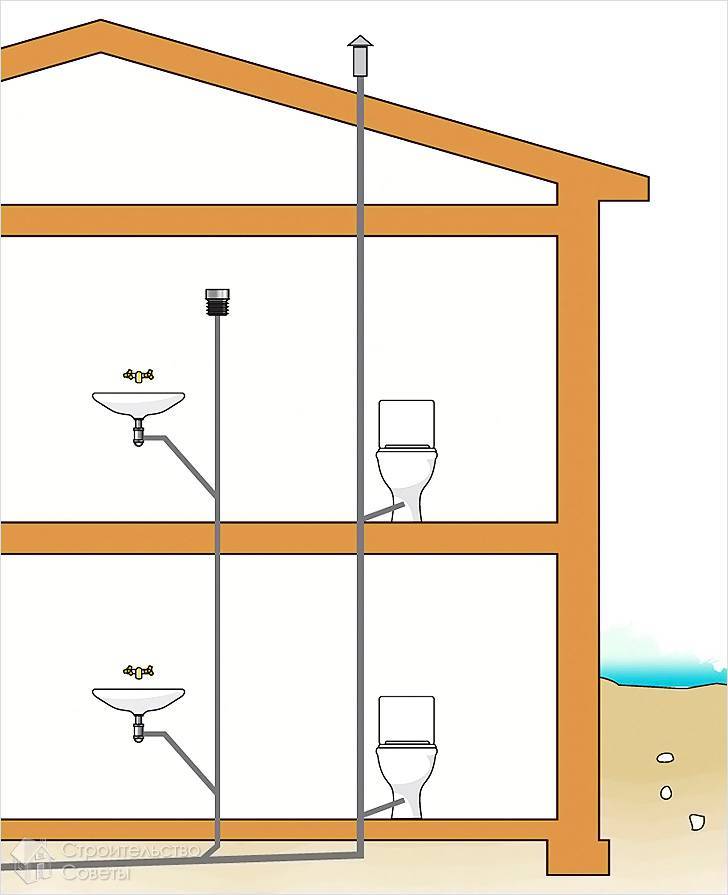

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Монтаж

Канализация

Замена канализационной трубы в туалете и ванной предсказуемо начинается с демонтажа старой канализации. Она разбирается по направлению от кухни к туалету; заделка раструбов разбивается молотком и долотом или прочной отверткой, после чего труба вынимается из раструба несколькими вращательными движениями.


Инструменты для расчеканки раструба.


Соединение пластиковой канализации с чугунным стояком.

Подводки

  • Все гибкие подводки можно сразу отсоединить от смесителя (смесителей) и бачка, после чего переместить в мусорное ведро. Срок службы шланга в металлической оплетке редко превышает 5 лет. Ставить старые шланги повторно — значит подвергать свою квартиру опасности затопления;
  • Как правило, скобы, соединяющие подводки ХВС и ГВС, крепятся к стене дюбелями с помощью монтажного пистолета. Скобы можно вырвать с помощью монтировки; как вариант, шляпки дюбелей срезаются болгаркой;
  • Зачастую подводку удобнее порезать на месте, а не пытаться вынуть из отверстий в стене целиком;
  • Разбирая сгоны, обязательно придерживайте корпуса вентилей вторым ключом. Да, вентиля мы будем менять. Однако, провернувшись, они могут сорвать резьбу на подводке со стороны стояка;
  • Сняв старые вентиля, прочистите подводку до стояка. Хотя бы с помощью отвертки или вязальной спицы.


Враг повержен.

Канализация

  1. На стене размечаются точки крепления канализационной трубы. Она прокладывается с постоянным уклоном в 3,5 см на погонный метр. Напомню: шаг между клипсами или хомутами не должен превышать 50 см (10 диаметров трубы). Цена несоблюдения этого требования — провисание канализации и постоянные засоры на участках с контруклоном;
  2. Крепеж монтируется на стену;
  3. Гребенка собирается от унитаза к кухне. Резать трубу по размеру удобнее всего болгаркой с любым абразивным кругом. Он же используется, чтобы снять наружную фаску;

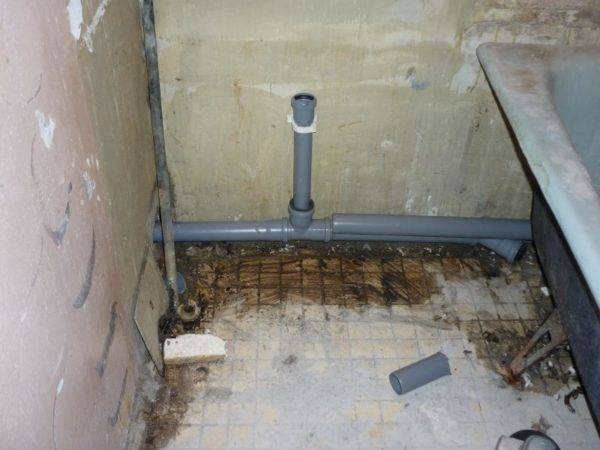

Сборка канализации.

  1. При подключении сантехнических приборов соединения сифонов с раструбами канализации обязательно герметизируются. Инструкция связана с запахами: любой просвет, ведущий в канализационную трубу, при замерзании вентиляционного вывода стояка станет источником неповторимых ароматов. Для герметизации используются уплотнительные манжеты или любой подручный материал.


Соединение на фото уплотнено остатками утеплителя для труб.

Подводки

Замена труб в ванной и туалете начинается с установки новых вентилей. Резьбы подматываются сантехническим льном с пропиткой краской или силиконовым герметиком. Пропитка предотвратит загнивание волокна на холодной воде и выгорание на горячей.

Предлагаем ознакомиться Как сделать мойдодыра своими руками

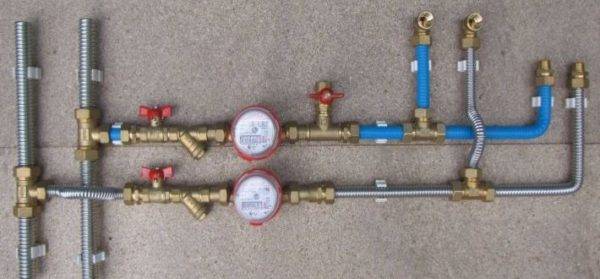

Затем монтируются фильтры. Их отстойники должны быть направлены вниз: в этом случае даже частично забитый фильтр не будет уменьшать пропускную способность водопровода.


Отстойники фильтров смотрят вниз.

В фильтр вкручивается фитинг-переходник с резьбы на гофрированную трубу.

Остается лишь нарезать трубу и соединить ее фитингами. Для резки в отсутствие специального инструмента можно использовать болгарку с кругом по металлу. Фитинги монтируются так:

  1. Ослабляется гайка;
  2. Труба вставляется в фитинг до упора;
  3. Гайка затягивается. При этом корпус фитинга удерживается вторым ключом.


Сборка фитингового соединения.

Гнуть трубы можно без инструмента, своими руками. Минимальный радиус изгиба равен диаметру трубы.

Демонтаж трубы

Для замены фановой трубы требуется полный демонтаж канализационного стояка. Если это возможно, то выполняется замена отдельных участков стояка. Это позволит сэкономить средства и значительно уменьшить объем трудозатрат. Замена стояка в многоэтажном доме требует предварительной договоренности с соседями, которые проживают выше этажом. При этом следует договориться, за какой период времени будет осуществлена замена стояка. В противном случае вы будете затоплены стоками сверху.

Итак, в этой статье мы узнали с вами как заменить фановые трубы, и в каких случаях это необходимо. Приложив немного усилий, вы сможете выполнить всю работу самостоятельно.

Что представляет собой фановая труба

Это специальное ответвление труб для канализации. Начинается оно в высшей точке стояка сточной системы и выводится на кровлю здания для прямого отведения полости канализационной сети в атмосферу.

Назначение и функции

Одновременный слив из нескольких сантехнических устройств приводит к перекрытию объемом воды, движущимся с большой скоростью, сечения канализации. В результате гидрозатворы высасываются разреженным воздухом, и в жилые помещения проникает зловоние из канализации. Назначение фановой трубы – не допускать этого.

В атмосферу уходят биогазы, выделяющиеся из стоков. Вентиляция и предотвращение срыва затворов делают фановую трубу незаменимой в канализационной сети в любом жилом доме.

Допускается использование фановых труб для унитаза. Причина — совпадение размеров и конструкции этих деталей с гофрой, соединяющей слив с канализацией. Совпадения параметров позволяют подключать трубы для унитазов к раструбам сточных систем.

Устройство и принцип работы

Выделяющиеся из стоков газы создают давление, превосходящее атмосферное, но не способное преодолеть гидрозатвор в сифоне. Эта разница лежит в основе устройства фановой трубы — биогазы не могут пройти сквозь водяную пробку и свободно уходят по стояку в атмосферу.

По этой причине фановые отводы чаще всего имеют прямолинейную вертикальную конструкцию без приспособлений для принудительной вентиляции. Для частных строений схемы устройств могут отличаться большим количеством отступлений от правил, чем аналогичные стояки для канализации в многоэтажном доме, иметь изгибы и более удобную для монтажа форму.

Окончание схемы оборудуют дефлектором, который должен оказаться на 30 см выше конька. Неуместно выводить это устройство со стороны фасада дома, на чердаке или возле окон. Для фановой вентиляции подходят разные материалы:

  • пластик;
  • чугун;
  • сталь.

Основным условием является устойчивость к коррозии, так как проходящие по ним биогазы создают агрессивную среду.

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

  • Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
  • Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
  • Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
  • Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Немного о продукции McAlpine

Более 20-ти лет мы имеем возможность пользоваться продукцией известной шотландской фирмы. Она поставляет на наш рынок широкий ассортимент своих изделий. О ее сифонах, обвязках для ванн, сливах, переливах, вентиляционных клапанах, стояках для канализационных магистралей и фитингах к ним слышали все.


Продукция известной фирмы McAlpine

Если вы собираетесь сделать качественную инсталляцию санузла, биде, душевой кабины, ванны то без изделий 90-110 вход/вых 90-110мм l 120мм mcalpine mrwc1, 90-110 вход/вых 90-110мм l 260мм mcalpine mrwc2 – не обойтись. Дело в том, что нет-нет да и нужно осуществить переход с диаметра 90 мм на 110, 120 мм или иные диаметры. Можно использовать детали иных производителей. Но если вы возьмете в руки изделия mcalpine, увидите их в эксплуатации, то другими конструкциями вы просто не захотите пользоваться.

Они отличаются:

  • качеством;
  • надежностью;
  • безупречной герметичностью;
  • соответствием геометрических параметров;
  • правильностью литья (то есть, отсутствуют наплывы, толщина стенок – равномерная и другое);
  • высокой пропускной способностью;
  • стойкостью к температурным перепадам (способны выдерживать многоразовые стоки при температурах от +2⁰С до кипятка);
  • прекрасным внешним видом.

Важно! Срок функционирования приборов известной фирмы – не меньше срока эксплуатации сантехнических устройств, к которым подключаются изделия mcalpine. Согласитесь, это говорит о многом

Установка фановой трубы

Пластиковые и металлические фановые трубы

Для изготовления фанового участка канализации используют пластиковые (ГОСТ 22689.2-89) или металлические (чаще всего чугунные ГОСТу 6942-98) трубы. Пластик предпочтительнее в плане удобства использования и устойчивости к погодным условиям, температуре.

Установка производится в соответствии с требованиями, указанными в документе «Строительные нормы и правила». Чаще всего выбирают и сечением 110 мм – это оптимальный диаметр для выполнения изделием своих функций. Но можно выбрать и больший размер этого параметра. Сечение стояка канализации и фановой трубы должны совпадать, либо диаметр первого должен быть меньше.

Необходимо определиться с типом конструкции фанового трубопровода. Существуют угловые, вертикальные и прямые виды фановых стояков. Выбор типа зависит от особенностей строения и мест нахождения санузлов. Прямые стояки устанавливают перпендикулярно блоку унитаза. Угловые нужны для обустройства вытяжки в сложно устроенных планировках. Вертикально устроенный отвод нужен там, где есть несколько сантехнических узлов, особенно на разных этажах.

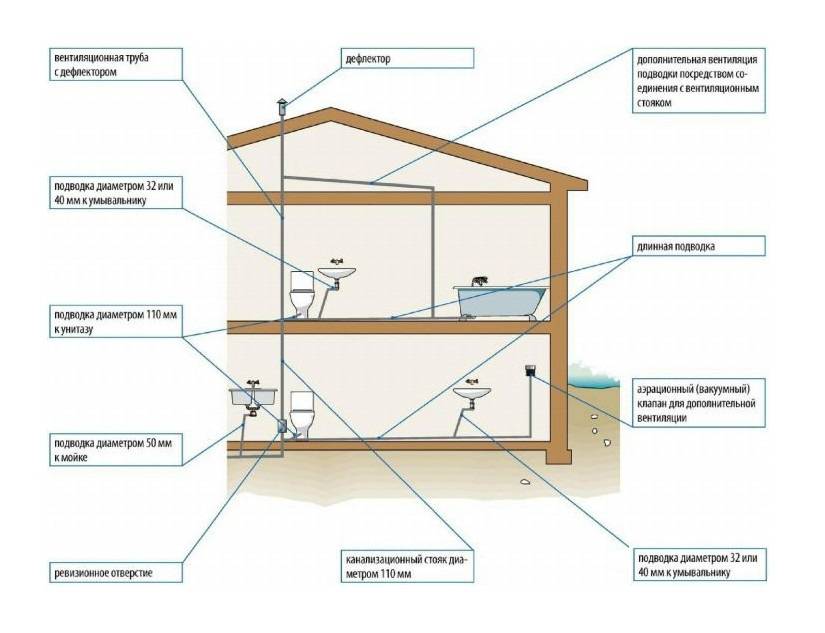

Схема установки фановой трубы

Выбор места вывода трубы

Установка осуществляется в несколько этапов, при этом следует соблюдать определенные правила. Начало фанового трубопровода предпочтительно обустроить там, где проходит отопление. Конец и выход на воздух, наоборот, должны находиться в холодном помещении. Если нижняя поверхность труб у начала стояка расположена в холодном месте, то ее стоит утеплить.

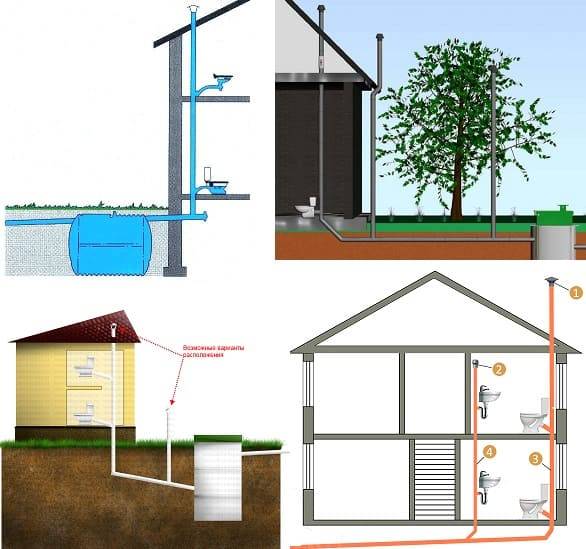

Правильный вывод фановой трубы в частном доме

Часть трубы, из которой будет выходить воздух, выводится на крышу. Если ее поверхность не используется, то высота от основания крыши до отверстия может составить 30–50 см. Конец трубопровода на используемой крыше (например, с верандой) должен возвышаться не меньше, чем на 3 м над ее поверхностью. А также стояк располагают как можно дальше от окон, лоджий и балконов – не ближе 4 м. На чердак или под скат фановый его никогда не выводят, так как это может привести к неблагоприятным последствиям, например, повреждению трубопровода.

Несколько санузлов в системе канализации соединяют одним фановым отводом. Его можно прокладывать параллельно с вентиляционным каналом.

Алгоритм установки

Этапы установки:


Схема выхода фановой трубы на крышу

  • Для начала необходимо составить проект, спланировать разводку канализации на плане дома.
  • Монтировать канализацию начинают от стояка.
  • К стояку подсоединяются первые части системы – косой тройник для соединения с фановой и сточной трубами. Затем при помощи прямых колен, крестовиков и тройников выстраивается вся остальная схема.
  • Устанавливаются переходники, к которым будет подсоединяться сантехника.
  • В систему монтируется обратный фановый клапан сразу после узла унитаза.
  • Канализационная труба для вывода запахов должна в итоге прямо вертикально выходить наверх – на крышу. Не допускается завершать ее на чердаке.
  • Колена между собой соединяют максимально герметично, иначе вся система потеряет смысл, так как не будет работать правильно.
  • К стене конструкция крепится специальными железными хомутами при помощи дюбелей.
  • Конец, выходящий наружу, завершается закругленным коленом или приоткрытым клапаном, который будет препятствовать попаданию дождя и снега внутрь. А также можно поставить внутрь сетку от насекомых.

Необходимости в дополнительных вытяжных устройствах при оборудовании канализационной трубы фановым стояком нет. На протяжении установки конструкции нельзя допускать сужения диаметра труб по направлению к крыше. Это создаст повышенное давление и помешает канализации выполнить свою функцию.
