Определение места расположения радиаторов
Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.
— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;
— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;
— между радиатором и стеной нужно оставлять расстояние 3-5 см;
— размещать отопительную конструкцию следует по центру оконного проёма.
Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.
«Расчет с учетом» особенностей комнаты
Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:
Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.
«А» — число внешних стен комнаты
В большей степени, именно от их количества сильно зависят теплопотери:
- внешняя стена — лишь одна: 1,0;
- две внешние стены — 1,2;
- внешних стен — три: 1,3;
- четыре стены — 1,4.
«B» — ориентация помещения
Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:
- окна выходят на восток либо на север — 1,1;
- комната расположена на западной или на южной стороне — 1,0.
«С» — степень утепления
Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:
- кладка в 2 кирпича или утепленные наружные стены — 1,0;
- нет утепления снаружи — 1,27;
- очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.
«D» — климат в регионе
Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):
- до -10° — 0,7;
- до -15° — 0,9;
- не ниже -20° — 1,1;
- от -25° до -35° — 1,3;
- от -35° или ниже — 1,5.
«Е» — высота потолков
Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:
- 1,05, если высота находится в пределах 2800-3000 мм;
- 1,1 для 3100-3500 мм;
- 1,15 для 3600-4000 мм;
- 1,2, если высота потолка более 4100 мм.
«F» — помещение, находящееся выше
Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:
- сверху чердак или другое неотапливаемое помещение — 1,0;
- утепленный чердак и кровля — 0,9;
- отапливаемая комната — 0,8.
«G» — качество оконных конструкций
Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:
- деревянные рамы старого образца с двойным остеклением — 1,27;
- однокамерный стеклопакет с двумя стеклами — 1,0;
- двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.
«H» — площадь остекления комнаты
Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:
- менее 0,1 — 0,8;
- от 0,11 до 0,2 — 0,9;
- 0,31-0,4 — 1,1;
- от 0,41 до 0,5 — 1,2.
«I» — схема подключения радиаторов
Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.
- Б — 1,03;
- В — 1,13;
- Г — 1,25;
- Д, Е — 1,28.
«J» — степень открытости батарей
Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:
- находящиеся на стене безо всяких «ограничителей» — 0,9;
- прикрытые сверху выступом ниши — 1,07;
- имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
- батареи, полностью закрытые декоративным элементом, — 1,2.
Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.
Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.
Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

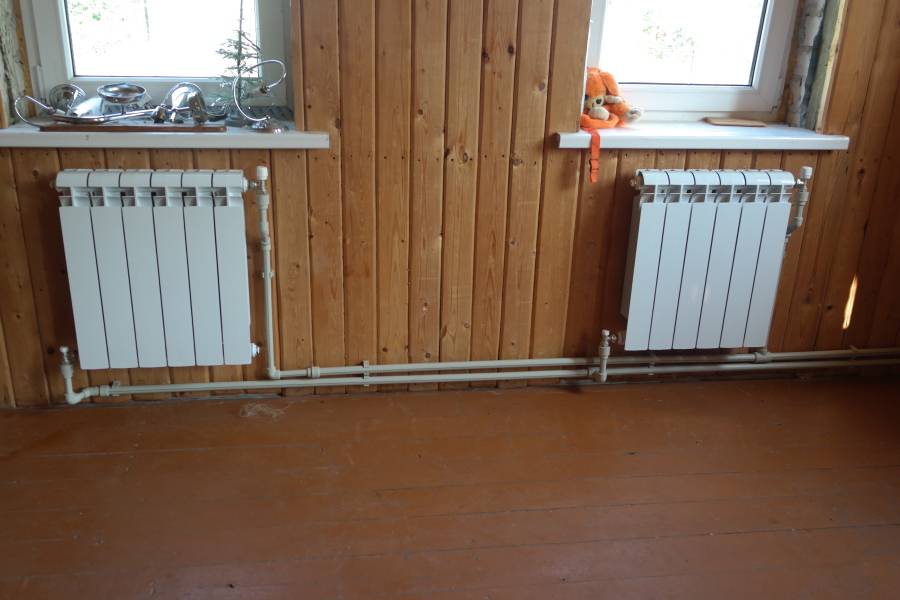

Правила установки радиаторов отопления
Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:
- Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
- От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
- От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
- От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.
Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.
Способы крепления в зависимости от типа стены
Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.
Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.
Для повышения тепловой мощности закрепите на стене фольгу
Схемы подключения радиаторов к контуру отопления
Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена
Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора
Диагональное подключение
Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.
Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.
Одностороннее с верхней и нижней подачей
Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.
Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.
Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.
Двухстороннее с верхней и нижней подачей
Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.
Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.

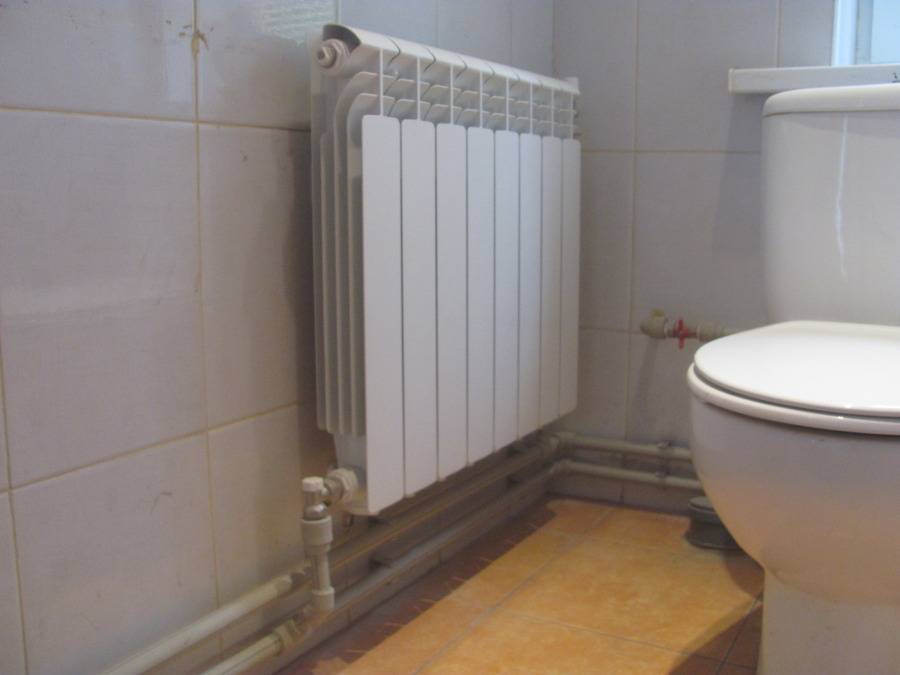

Установка биметаллических радиаторов
Монтаж биметаллических радиаторов – ответственное мероприятие, которое поможет обеспечить тепло и комфорт в вашем жилье.
Биметаллические радиаторы по мощности не уступают чугунным, однако он легче.
Само название данных отопительных приборов говорит о том, что они выполнены из двух различных видов металлов, а именно: алюминия и стали. Из алюминия изготавливается каркас радиаторов, а из стали – трубы. Биметалл обеспечивает сочетание таких свойств, как высокая прочность и хорошая теплопроводность.
Как и монтаж секционных радиаторов, данный тип работ предусматривает использование как стандартной правой, так и левой резьбы. Данная специфика работ зачастую является наиболее проблематичным моментом при установке биметаллических батарей, если вы задумали осуществить ее своими руками. Такая особенность нередко приводит к тому, что комплектующие закручиваются в неправильном направлении. В дальнейшем это может привести к протечкам.
Прежде чем начать монтаж, необходимо осуществить их сборку. Как правило, биметаллические радиаторы собирают сразу на заводе-производителе или в точках продажи, однако в некоторых случаях покупателям приходится собирать радиаторы самостоятельно, непосредственно на месте установки. Эти работы осуществляются при помощи специального радиаторного ключа, которым можно соединить между собой все секции. Для выполнения такой сборки необходим определенный опыт в сантехнических работах. Притом в одиночку осуществить сборку радиаторов практически невозможно. Если вы столкнулись с необходимостью сборки секций, лучше всего обратиться к специалистам в этой области.
Общие рекомендации по монтажу
Установку алюминиевых радиаторов обычно проводят в теплое время года. Перед приобретением батарей надо рассчитать, сколько их всего потребуется. Для этого умножают площадь помещения на 100 Вт и делят на энергоотдачу отдельной секции (указано в паспорте изделия). Полученное число обозначает количество секций, необходимое для взятой площади.
Виды и комплектация алюминиевых радиаторов
Стандартные алюминиевые батареи обычно устанавливают в теплосеть с малым разрешенным давлением теплоносителя (до 18 атмосфер). Такими показателями отличаются автономные системы в малоэтажных домах, где исключены гидроудары и опрессовка с критическим давлением воды.
Внимание! В процессе эксплуатации в алюминиевых радиаторах накапливается водород. Его периодически стравливают через воздухоотводчик, иначе рано или поздно батарею разорвет
Нельзя проверять наличие водорода зажженной спичкой.
Усиленные отопительные приборы из алюминия выдерживают давление до 25 атмосфер. Такие изделия можно использовать в системе централизованного отопления. Допускается наращивание усиленной батареи до 12 секций, при условии искусственной циркуляции – до 24 секций.
Усиленный алюминиевый радиатор
Комплектующие (заглушки, прокладки, клапаны, кронштейны, шаровые краны) поставляются в упаковке с радиатором. Отдельно продается запорная арматура и для терморегулирования. С ее помощью не только корректируют температуру в помещении, но и перекрывают радиатор для ремонта или замены.
Основные комплектующие поставляются вместе с прибором
Трубы для радиаторов из алюминия
Трубы, к которым подключаюталюминиевые батареи, должны иметь специальный антикоррозионный слой. Если это локальная система, то батареи подсоединяют к ней металлопластиковыми трубами. К централизованной теплосети лучше подключаться через стальные трубы.
Прибор должен быть размещен на стене в соответствии с нормативами СНИП:
- Расстояние от подоконника до верхней плоскости радиатора, а также от пола до нижней плоскости – 10 см.
- Зазор между стеной и батареей – 5 см.
Следование этим указаниям обеспечит правильную циркуляцию теплого воздуха.
Теплопотери при различной установке отопительных приборов
Как установить биметаллический радиатор отопления без проблем?
монтаже биметаллических радиаторов отопленияПравильная установка батарей отопления: инструкция
Полезная информация:
- Перед монтажом нужно промыть радиаторы. Для этого нельзя использовать моющие средства, имеющие щелочную реакцию.
- Нельзя зачищать винтовые соединения, предназначенные для контактного соединения с другими поверхностями.
- Каждый радиатор в обязательном порядке должен быть снабжен автоматическим или ручным выпускным клапаном для стравливания воздуха из системы.
- Чтобы клапан не засорялся, желательно на подающий трубопровод системы установить фильтр.
- При монтаже следует применять многозаходную резьбу.
- Резьбовые элементы монтируются с усилием, не превышающим 12 кг.
Установка радиатора отопления, подробно на видео:
Расчет необходимой мощности
Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.
В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.
Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.
Ориентировочно можно считать, что:
- для комнаты с одной наружной стеной и окном требуется 100 В /м²;
- для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
- для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².
Биметаллические радиаторы отопления
Сравнительная характеристика с другими видами батарей
На фото – высокий узкий прибор.
Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.
Перечислим основные виды:
- Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
- Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
- Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
- Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
- Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
- Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.
Знакомая многим чугунная батарея.
Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.
Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.
Наиболее эффективные радиаторы сделаны из меди.
С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.
Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.
Внутренняя поверхность каналов и коллектора выполнена из стали.
Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов
Преимущества и недостатки
Конвектор отлично вписывается в современный интерьер.
Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:
Последовательность выполнения работ
Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.
После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.
Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.
Монтажные работы
Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.
При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

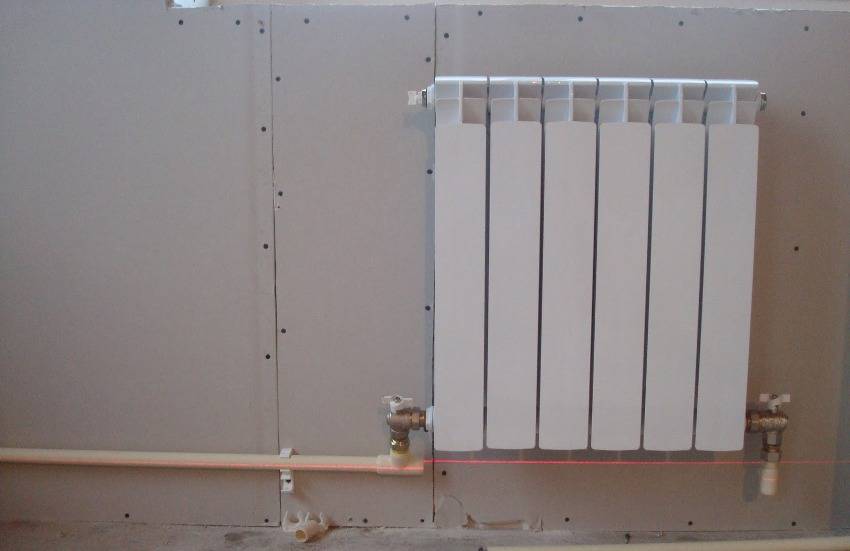

Контроль пространственного расположения
Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.
Заключительный этап
Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.
После этого можно выполнить пробные испытания с целью обнаружения возможной течи.
Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.
При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.
Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.
Способы крепления к стене
Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк
Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.
Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.
При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления
Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.
Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.
