Подключение греющего кабеля: детальные инструкции по монтажу саморегулирующейся системы обогрева

Можно ли соединять греющий кабель между собой — Все об электричестве

Вы хотите решить проблему замерзания частных коммуникационных сетей с помощью кабеля, обеспечив комфортное проживание за городом в холодное время года? Но услуги профессионалов обойдутся дорого, а приглашать дешевых мастеров совсем не хочется. Не плохо бы сэкономить, сделав все собственноручно, не правда ли?

Не знаете, как правильно выполнить подключение греющего кабеля своими силами и возможно ли это в принципе? Мы поможем вам разобраться – в статье рассмотрен порядок подключения и подобраны пошаговые фото этого процесса.

В помощь начинающим монтажникам приведены видеорекомендации по подключению, ознакомившись с которыми, вы сможете самостоятельно справиться с поставленной задачей, не привлекая специалистов.

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Водопровод – пожалуй самый популярный объект для обогрева кабелем среди простых потребителей. Способов использования греющей системы всего два – снаружи или изнутри трубы. С монтажом под силу справиться самостоятельно, тщательно изучив инструкции, поставляемые в комплекте с кабелем Крыша дома – тоже довольно популярный объект, особенно среди владельцев частных коттеджей и домов постоянного проживания.

Чтобы владельца не накрыла лавина снега, упавшая внезапно с крыши, или громадные сосульки не свалились бы на голову в самый неожиданный момент, домовладельцы оборудуют крышу греющим кабелем Мороз преподносит самые неожиданные сюрпризы и не всегда они приятные – так, заледеневшая водосточная система в числе последних. Чтобы такая проблема не нарисовалась, заранее монтируют кабельную греющую систему Небольшие участки рядом с домом часто оснащают кабельным обогревом.

Среди последних ступеньки, тропинка к дому, площадка перед гаражом или беседкой и прочие места, часто используемые домочадцами и регулярно покрывающиеся льдом Наружный обогрев водопроводной трубыОбогрев водосточной системыОбогрев площадки у гаража

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

• доступная стоимость;
• широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
• высокая эффективность систем;
• низкое энергопотребление;
• простота эксплуатации;
• наличие готовых комплектов с инструкцией для самостоятельного подключения;
• длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем

Подробный инструктаж по подключению

Предлагаем далее подробно разобраться, как собственноручно подключить греющий кабель, чтобы он был работоспособным и не доставлял в будущем проблем. Инструктаж проводим на примере подключения греющей системы, расположенной снаружи трубы.

Этап #1 — подготовительные работы

Первым делом предстоит внимательно осмотреть участок трубопровода, нуждающийся в утеплении. Все обнаруженные проблемы, такие как ржавчина, повреждение целостности внешней поверхности трубы или прочее, необходимо сразу же устранить.

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

• Уменьшается просвет трубы (внутренний диаметр для подачи воды).
• Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
• Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
• Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Нагревательные маты

Для упрощения монтажа теплого пола с использованием нагревательного кабеля были разработаны специальные маты. Они состоят из сеточного основания, на котором закреплены нагревательные элементы.

Основным преимуществом такой конструкции является то, что можно не делать бетонную стяжку, а разрешается сверху сразу укладывать финишный слой (чаще всего используют плитку).

Монтаж матов очень удобен, поскольку легко менять направление, можно укладывать в любом порядке, обходя места расположения мебели. Чаще всего в маты помещают резистивный двухжильный кабель.

Укладка нагревательного мата

Монтаж нагревательного изделия

Укладывать греющий кабель можно внутрь трубопровода либо крепить его снаружи. Каждый из этих способов монтажа имеет свои преимущества и недостатки:

1. Укладывать кабель внутрь можно только в том случае, если диаметр трубопровода позволяет сделать это. Данная методика применима тогда, когда нет возможности обустроить наружный обогрев (коммуникации покрыты битумом или бетонным раствором). Для обустройства внутреннего обогрева не подходят одножильные изделия резисторного типа.
2. Главным достоинством наружного монтажа является простота и удобство выполнения работ, а также практичность. В этом случае вы можете использовать любые типы греющих кабелей.

Рассмотрим каждый из способов монтажа более подробно.

Внутренний монтаж

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде. Для выполнения монтажа вам не нужен полный доступ к трубопроводу. Для этого используется специальная муфта, через которую кабель заводится в водопроводную систему на необходимую длину. После этого другой конец провода подключается к электрической сети. По сути, муфта – это специальный тройник, накручивающийся на трубопровод в месте выхода.

Стоит знать: эффективность данного способа обогрева в 2 раза выше, чем у наружной прокладки. Поэтому разрешено использовать греющее устройство меньшей мощности. Помимо этого для утепления такого трубопровода понадобится меньший слой теплоизоляционного материала.

К недостаткам данной методики утепления стоит отнести следующее:

• Для обогрева канализационных труб такой способ не подходит. В этом случае разрешён только наружный монтаж греющего устройства.
• Если на участке трубопровода есть разветвления, краны и изгибы под углом 90 градусов и больше, то такой способ не подходит.
• Поскольку внутренний просвет трубы немного уменьшается из-за проложенного кабеля, напор воды снижается.
• На длинных участках монтаж выполнить довольно сложно.
• С течением времени провод может обрасти налётом, что приведёт к засорению труб небольшого диаметра.

Наружный монтаж

Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой

Такой способ установки греющего изделия выполняется довольно просто. Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой. Помимо фиксации эта плёнка эффективно отражает тепловые лучи. Затем труба обматывается слоем теплоизоляционного материала.

Данный способ установки обогревательного изделия можно выполнить своими руками. При этом просвет труб не уменьшается, а испортившееся нагревательное изделие несложно заменить. При этом вы можете использовать два способа укладки кабеля:

1. Кабель фиксируется при помощи скотча с одной стороны трубы. При этом для увеличения площади соприкосновения и теплоотдачи изделие укладывается волной. После этого труба утепляется.
2. Трубы, уложенные в климатических регионах с суровыми зимами, лучше обматывать кабелем. При этом шаг витка равен 50 мм. Для более надёжной фиксации изделие крепится в нескольких местах при помощи фольгированного скотча.

После выполнения любого способа укладки кабеля вся труба плотно обматывается скотчем. Это позволит защитить теплоизоляционный материал от сильного нагревания, поскольку воздействие высоких температур для него может быть губительно.

Внимание: резистивное изделие подключается посредством терморегулятора. Он обеспечит равномерный нагрев и не допустит перерасхода электроэнергии

В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится

В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится.

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

• Химическая.
• Нефтехимическая.
• Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

vseprotruby.ru

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

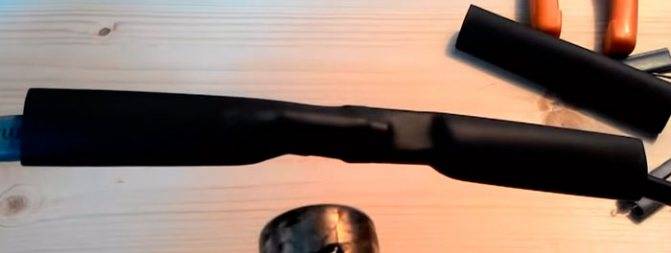

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Мощность греющего кабеля для водопровода

Точно определить, сколько мощности требуется для эффективной работы резистивного или саморегулирующегося нагревательного кабеля, пользователю даже с инженерным образованием довольно сложно – расчетные формулы слишком громоздки и подсчет занимает длительное время. Задача по силам только квалифицированным специалистам, a ее решение в быту осуществлено производителями и реализаторами нагревательной электрокабельной продукции.

Для бытовых водопроводов из ПНД стандартным диаметром один или полтора дюйма, оптимальная толщина оболочки утеплителя составляет 30 мм, при использовании канализации понадобится кабель более высокой мощности около 20 Вт на метр или спиральная намотка, при толщине утеплителя 50 мм.

Для наружного обогрева мощность нагревательного кабеля линейно связана с окружающей температурой и состоянием обогреваемых элементов, для трубопроводов ее среднее значение около 20 Вт на погонный метр, на крышах и в водосточных трубах используются мощные резистивные электрокабели до 60 Вт на погонный метр.

Рис. 12 Схема подключения одножильного и двужильного кабелей

Нюансы подключения кабеля внутри трубы

При обогреве водопроводных сетей часто выбирают внутренний монтаж. Для этих целей используют проводник, заключенный дополнительно в пищевую оболочку, не выделяющую токсины и вполне безопасную для человека.

Греющая система вводится внутрь трубы, чаще всего водопроводной. В месте ее ввода устанавливается тройник, для чего временно прекращается подача воды

Далее рассмотрим, как правильно соединить и подключить греющий кабель, предназначенный для обогрева трубопровода изнутри. Сам процесс на многих этапах практически идентичен рассмотренному выше.

Работы включают следующие шаги:

1. Выполнение изоляции свободного конца.
2. Крепление проводника и герметизация места ввода.
3. Монтаж внешней теплоизоляции и защитного кожуха.
4. Подключение к электросети.
5. Установка дополнительных устройств – термостатов (при необходимости) и автоматов.

Второй шаг отличается – поэтому рассмотрим его детальнее. Предстоит поместить подготовленный кабель внутрь трубы, используя комплект для ввода.

А вот шаг №4 желательно выполнить до того, как проводник будет помещен на свое постоянное место расположения. Для чего предстоит осуществить соединение питающего провода с греющим.

Для ввода кабеля потребуется проходной комплект, с которым идет подробная инструкция по его использованию. Надевать сальник несложно, главное это сделать перед концевой заделкой и прочно затянуть крепление, чтобы обеспечить герметичность

С правилами и особенностями прокладки греющего кабеля внутри трубы ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

Это интересно: Как найти и устранить обрыв провода в стене: обзор способов

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводов Источник termodar-64.ru

Советы и рекомендации опытных мастеров:

• Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
• Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
• Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
• Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.
