Монтаж греющего кабеля внутри трубы: пошаговый инструктаж + рекомендации по выбору лучшего кабеля

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

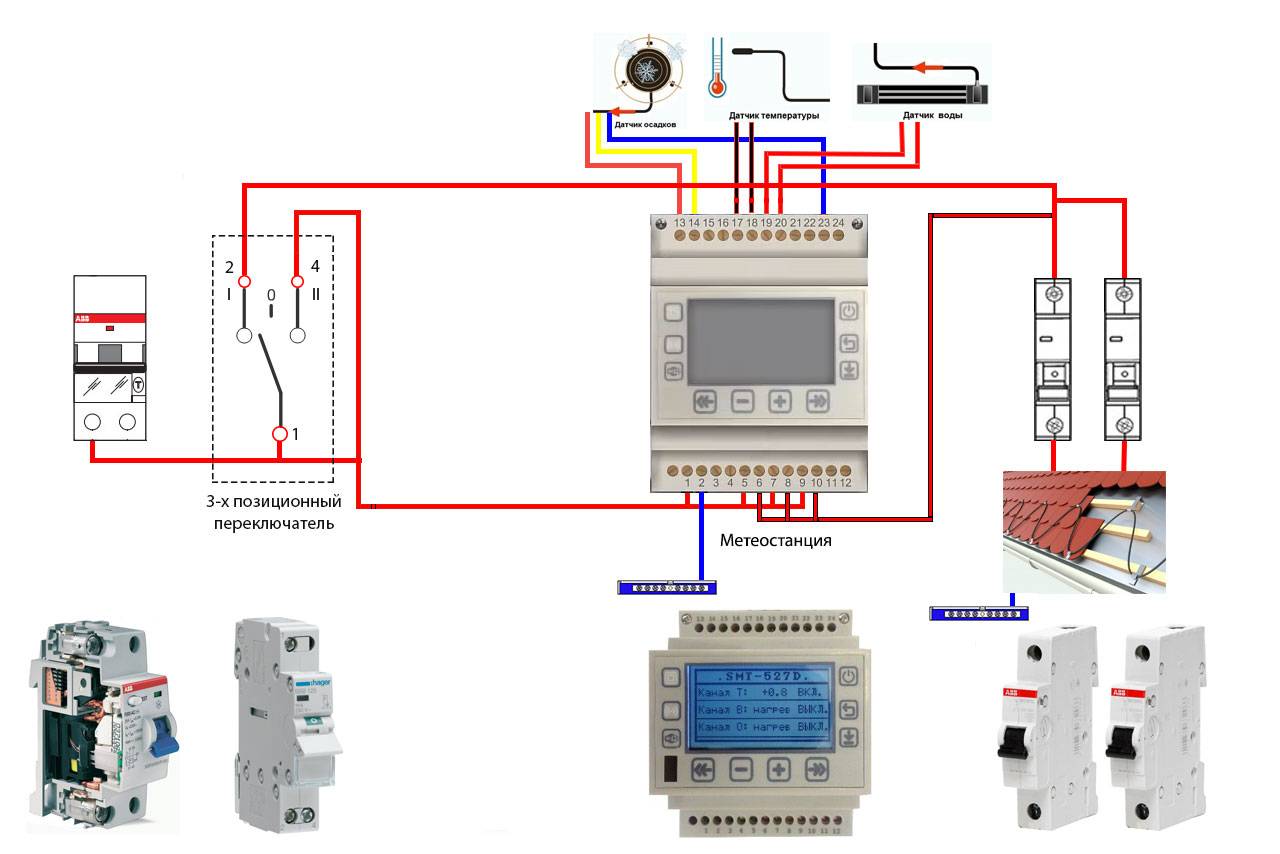

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

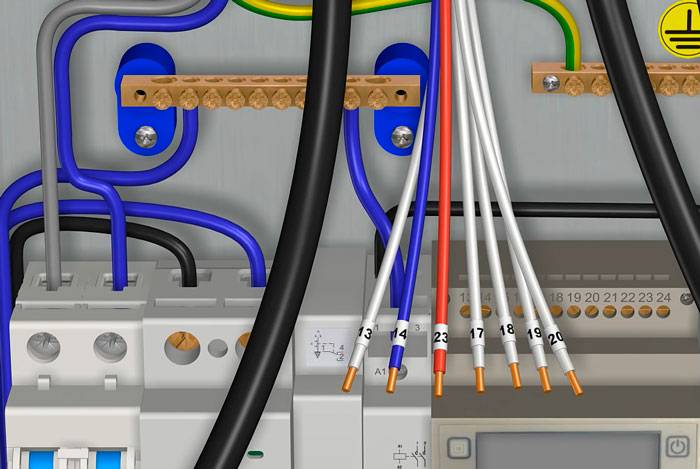

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

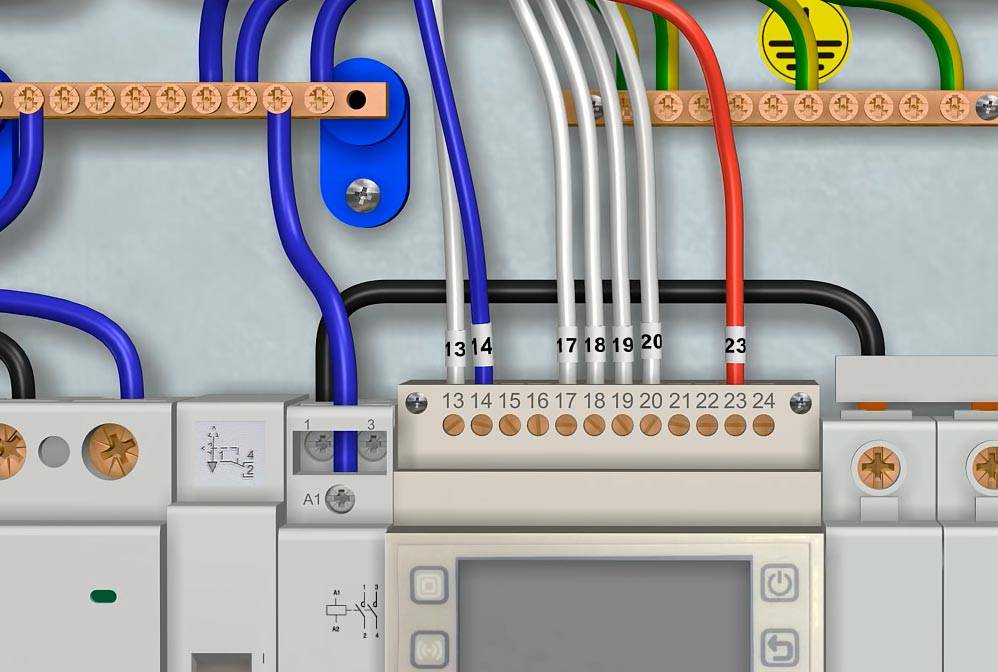

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники – cable.ru, Кабель.РФ

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

Крепежных элементов.
Щита управления, обычно состоящего из:

входного трехфазного защитного автомата;
устройства защитного отключения, как правило, 30мА чувствительностью;
четырехполюсного контактора;
однополюсных автоматов защиты на каждую фазу;
автомата защиты цепи управления термостата;
сигнальной лампы.

Компонентов распределительной сети:

силовых кабелей, служащих для питания греющих кабелей;
сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
монтажных коробок;
муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Галерея изображений

Фото из

Наружный обогрев водопроводной трубы

Кабельный обогрев крыши

Обогрев водосточной системы

Обогрев площадки у гаража

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

доступная стоимость;
широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
высокая эффективность систем;
низкое энергопотребление;
простота эксплуатации;
наличие готовых комплектов с инструкцией для самостоятельного подключения;
длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем

Производители нагревательных кабелей

Потребность в обогреве жилища и инфраструктуры востребована для жителей северных регионов, поэтому данная технология и материалы пришли к нам от туда.

На мировом рынке немало компаний, которые занимаются производством термокабелей. Ниже подробнее представлены самые популярные, выпускающие продукцию высокого качества:

Ensto (EFPO10, TASH0.05) — страной производителем является Финляндия. Выпускает самонагревающийся кабель, который отвечает последним требованиям инновации. Изделия легки в монтаже, и имеют улучшенную конструкцию.
Nelson — линейка моделей выпускаемых американской компанией довольно большая (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция имеет продолжительный срок службы, и обладает постоянными, повышенными характеристиками при эксплуатации.
Lavita — южнокорейская компания. Три основные модели выпускаемые ей:

HPI 13-2 CT — длительная, бесперебойная работа;
GWS 10-2 — энергоэффективная производительность;
VMS 50-2 CX (CT) — модель с повышенной устойчивостью к нагрузкам из вне.

DEVI — датская компания. Большой модельный ряд (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все виды с 20-ти летней гарантией — замена и переустановка пришедшего в неисправность кабеля. Кроме того, продукция славится высокой производительностью и быстродействием. С успехом используется как для наружных, так и для внутренних систем обогрева.
FreezStop — производитель Россия, эту продукцию также нельзя оставить без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) высокого качества, и подходят для разных систем.

Следует отметить и Шведский обогреватель SVK 20 с мощностью 1645 Вт, предназначен как для тёплых полов, так и для обогрева водопроводов.

Как видите, ассортимент саморегулирующихся кабелей для обогрева труб огромен, и на какой модели остановить свой выбор решать вам. Главное, чтобы изделие подходило по эксплуатационным характеристикам к вашей системе.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку

При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным

Поэтому выбрать такой вариант будет правильным решением

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания

Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
25-40 мм — 16 Вт/м;
40–60 мм — 24 Вт/м;
60–80 мм — 30 Вт/м;
>80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Можно ли соединять греющий кабель между собой — Все об электричестве

Вы хотите решить проблему замерзания частных коммуникационных сетей с помощью кабеля, обеспечив комфортное проживание за городом в холодное время года? Но услуги профессионалов обойдутся дорого, а приглашать дешевых мастеров совсем не хочется. Не плохо бы сэкономить, сделав все собственноручно, не правда ли?

Не знаете, как правильно выполнить подключение греющего кабеля своими силами и возможно ли это в принципе? Мы поможем вам разобраться – в статье рассмотрен порядок подключения и подобраны пошаговые фото этого процесса.

В помощь начинающим монтажникам приведены видеорекомендации по подключению, ознакомившись с которыми, вы сможете самостоятельно справиться с поставленной задачей, не привлекая специалистов.

Плюсы и минусы кабельного обогрева

Водопровод – пожалуй самый популярный объект для обогрева кабелем среди простых потребителей. Способов использования греющей системы всего два – снаружи или изнутри трубы. С монтажом под силу справиться самостоятельно, тщательно изучив инструкции, поставляемые в комплекте с кабелем Крыша дома – тоже довольно популярный объект, особенно среди владельцев частных коттеджей и домов постоянного проживания.

Чтобы владельца не накрыла лавина снега, упавшая внезапно с крыши, или громадные сосульки не свалились бы на голову в самый неожиданный момент, домовладельцы оборудуют крышу греющим кабелем Мороз преподносит самые неожиданные сюрпризы и не всегда они приятные – так, заледеневшая водосточная система в числе последних. Чтобы такая проблема не нарисовалась, заранее монтируют кабельную греющую систему Небольшие участки рядом с домом часто оснащают кабельным обогревом.

Среди последних ступеньки, тропинка к дому, площадка перед гаражом или беседкой и прочие места, часто используемые домочадцами и регулярно покрывающиеся льдом Наружный обогрев водопроводной трубыОбогрев водосточной системыОбогрев площадки у гаража

Кроме того, греющий кабель обладает еще и такими плюсами:

доступная стоимость;
широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
высокая эффективность систем;
низкое энергопотребление;
простота эксплуатации;
наличие готовых комплектов с инструкцией для самостоятельного подключения;
длительный срок службы.

Подробный инструктаж по подключению

Предлагаем далее подробно разобраться, как собственноручно подключить греющий кабель, чтобы он был работоспособным и не доставлял в будущем проблем. Инструктаж проводим на примере подключения греющей системы, расположенной снаружи трубы.

Этап #1 — подготовительные работы

Первым делом предстоит внимательно осмотреть участок трубопровода, нуждающийся в утеплении. Все обнаруженные проблемы, такие как ржавчина, повреждение целостности внешней поверхности трубы или прочее, необходимо сразу же устранить.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

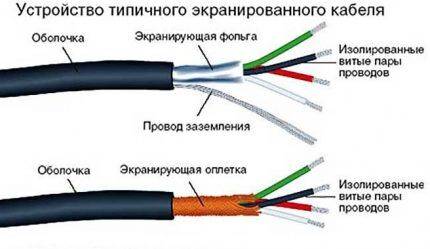

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Заделка концевых частей саморегулирующегося греющего кабеля

Для этого: срезаем ножом внешнюю изоляцию кабеля и оголяем оплетку на расстоянии 4-6 см. Оплетку можно скрутить в жгут или срезать, так как она нам больше не нужна.

С торца кабеля необходимо сделать вырез в полупроводниковой матрице кабеля — это нужно для предотвращения нагрева края кабеля. Если выреза не сделать, то край кабеля будет нагреваться, что может привести к потере герметичности наружной изоляции.

Затем одеваем на кабель термоусаживаемую трубку, но не до края, а оставляя «пустой» край трубки свисать на 1,5-2 см.

Равномерно нагреваем термотрубку зажигалкой до плотного обжима кабеля, а потом обжимаем с небольшим усилием пустой край трубки щипцами.

Кабель готов к эксплуатации.

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Какие характеристики важны для выбора тёплого кабеля

Схема подключения датчиков и метеостанции системы антиобледенения крыши
