Кабель для обогрева водопроводной трубы: маркировка, виды, производители + особенности выбора

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

ООО «Камский кабель»

Если человек посетит завод этой организации, то его приведут в приятный шок габариты изготавливает под собственной торговой маркой множество кабелей, включая силовые.

Продукция насчитывает порядка 35 000 типоразмеров. К изготовлению этих изделий подходят серьезно, из-за чего бренд ООО «Камкабель» – лучший производитель кабеля.

На территории организации уже не попадается оборудование, сделанное в СССР. С того времени организация на 100 % все изменила. Вдобавок компания оборудована научно-тестирующим центром, где кабелям дают качественные сертификаты.

Адреса:

  • г. Пермь, ул. Гайвинская, 105;
  • г. Москва, ул. Краснопролетарская, 7;
  • г. Санкт-Петербург, ул. Блохина, д. 9 лит А, оф.: 408, БЦ «Кронверк».

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

10 — мощность в Вт/м;

BTV2 — марка кабеля, предназначенного для напряжения 220 – 240 Вт;

CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Советы

Чтобы монтаж был сделан по всем правилам, необходимо соблюдение дополнительных условий:

  • Если установка идет на пластиковые трубы, то следует сделать дополнительную алюминиевую прослойку из фольги.
  • Отрезки кабеля, длина которых менее 1,4 м, следует монтировать к трубопроводным вентилям или фланцам.
  • Не допускайте пересечения резистивного варианта во избежание поломки системы (перегорания).
  • Проконтролируйте защиту от влаги.

Пример монтажа для подогрева снаружи

Приобрести вы можете любой подходящий для вас вариант, тем более что выбор фирм и материалов изготовления в магазинах очень широк.

Для полного представления о монтаже такого нагревательного элемента на водопроводную систему, предлагаем посмотреть видеоматериал.

Экономьте время: отборные статьи каждую неделю по почте

Сфера применения

Одна из главных особенностей саморегулирующего кабеля — обширная сфера применения. Он подходит для нагрева карнизов, водопроводов, кровли и водостоков, пола и других участков, где нельзя допустить замерзания воды.

В зависимости от особенностей выделяются следующие сферы применения:

  1. Частный сектор. Применяется в объектах для водопровода и канализации во избежание превращения воды в лед и повреждения труб.
  2. Коммерческие структуры. Использование в городских сетях или в других организациях для обогрева труб, обустройства систем тушения пожаров.
  3. Промышленность. В эту категорию входят специальные нагревающие кабеля, способные работать в более жестких условиях.

Нагревательные кабели для трубопроводов, типы, принцип работы

Для определения сферы применения кабеля достаточно глянуть на материал матрицы, наличие экрана, качество изолирующего материала и срок службы.

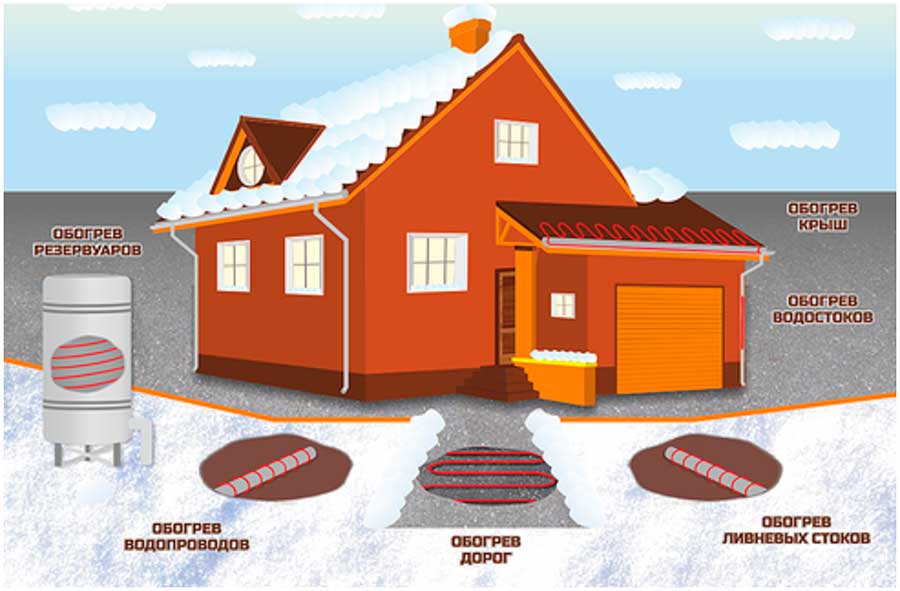

Чаще всего саморегулирующие кабели применяются для решения следующих задач:

  • обогрев водостоков и кровли;
  • обустройство систем таяния снега и защиты от обледенения;
  • обогрев труб;
  • защита дорожек от промерзания;
  • применение на открытых площадках на улице;
  • обогрев пола внутри помещения;
  • укладка под стяжку и под плитку.

Как правило, саморегулирующиеся кабеля применяются для защиты кровли от льда и труб от замерзания.

Многие производители продают изделия в комплектах, представляющих собой готовую систему подогрева с возможностью подключения без предварительных действий по замеру или выбору дополнительного оборудования.

При определении сферы применения учитываются и особенности товара — наличие экранирующей оплетки.

Так, саморегулирующийся кабель с экраном применяется в местах с агрессивным воздействием, для обустройства водостоков, кровли и желобов. Наличие специальных добавок позволяет противостоять негативному воздействию УФ излучения и другому влиянию.

Преимущества и недостатки использования кабеля

Ключевым достоинством резистивной системы является более низкая стоимость и эксплуатационный период до 20 лет.

Однако существуют и недостатки. Как упоминалось ранее, одножильный кабель не подходит для прокладки внутри трубы, к тому же случайное пересечение может вывести из строя всю систему обогрева.

Еще один недостаток — резистивный кабель для водопровода реализуется в виде отрезков стандартной длины. Его нельзя укоротить или удлинить. Перегоревшие участки не меняются, а мощность нагрева одинакова по всей трубе.

Главным недостатком саморегулируемой системы является ее более высокая стоимость. Остальные параметры характеризуют только преимущества. Саморегулируемый провод для обогрева водопроводных труб имеет надежную защиту от перегрева жил. Предусмотрена возможность замены или добавления отрезка кабеля. К достоинствам можно отнести и зональность работы. Система самостоятельно определяет наиболее остывшие участки и активирует подогрев на них. На остальных отрезках поддерживается оптимальная температура.

Кольчугинский

Сегодня это крупнейший производитель греющего кабеля в России. Компания находится в 100 км от Москвы. Продукция организации предоставляется 65 макроразмерами кабелей. В 2011 году фирму включили в ООО «Холдинг Кабельный Альянс». Сюда же включены акционерские объединения «Сибкабель», а также «Уралкабель».

В список компаньонов холдинга и организации включены «Российские Железные Дороги», монтажно-строительные предприятия и фирмы, которые работают в области машино- и судостроения. Продукция производителя кабель канала есть на АЭС Бушер, находящейся в Иране и на нефтепроводе «Восточная Сибирь» в Тихом океане.

Адрес: г. Москва, ул. Большая Ордынка, 54 с. 2.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 — 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Кабель КОВГ

Кабель КОВГразработан для использования в сетях электроснабжения при наличии сложных условий монтажа и эксплуатации. Заказать

Контрольные кабели в резиновой изоляции не теряют своих рабочих качества даже в экстремальной климатической обстановке. Поэтому их нередко используют для обустройства электрических сетей в условиях севера, высокогорья или пустыни. Данная особенность достигается за счет специальных элементов, добавляемых в материал оболочки при ее производстве.

Для создания надежных токопроводящих магистралей, проходящих через туннели, грунт, воздух, трассы специалисты советуют использовать кабеля с броней и двойной изоляцией. Структура внешней оболочки изделия содержит графитовую крошку, делающую кабель не восприимчивым к воспламенению и поломкам от механического воздействия.

Официальный представитель десятков производителей организация ООО «Новакабель» занимается поставками хороших кабельных изделий по привлекательным ценам. Мы предлагаем медные силовые кабели, провода, осветительные шнуры и прочие виды электротехнической продукции. Все оборудование производится с учетом действующих российских нормативов и стандартов.

Как подобрать кабель по мощности?

Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.

В паспорте товара обычно указывается номинальная выходная мощность кабеля, а также максимальная температура обогрева (воздействия). Выше вы можете видеть вырезку характеристик саморегулирующихся кабелей одного из производителей. Из нее можно узнать, какой провод для каких целей можно использовать. Подобные данные указывает практически каждый производитель.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Монтаж

Способы укладки нагревательного элемента

Греющий кабель для обогрева труб может быть смонтирован несколькими способами в зависимости от требований к монтажу и диаметра водопровода.

Этих способов существует три:

  • прокладка внутри трубы;
  • установка его снаружи с расположением вдоль трубы по прямой с закреплением скотчем;
  • наружный монтаж вокруг трубы по спирали.

При прокладке обогревателя внутри трубы он должен отвечать нескольким требованиям. Его изоляция не должна быть токсичной и не должна при нагреве выделять вредные вещества. Уровень электрической защиты должен быть не ниже IP 68. Его конец должен оканчиваться герметичной муфтой.

При прокладке снаружи трубы, он должен плотно прилегать к ней, закреплен скотчем, и поверх трубы должна быть одета полиуретановая теплоизоляция.

Схема устройства резистивного греющего кабеля для труб

Внутренний монтаж обогревателя

Первый способ – самый трудный с технической точки зрения. Для этой цели используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68.

В этом случае его конец должен быть тщательно герметизирован специальной муфтой. Для этого способа монтажа выпускают специальный комплект, который состоит из тройника 90 или 120 градусов, сальника, а также стандартный комплект для подсоединения к электрической сети с концевой муфтой.

Стоит сказать, что для подсоединения обогревателя и для установки его внутри трубы необходимо иметь базовые знания по сантехнике и электромонтажу. А последовательность можно описать следующим образом. При наличии всех комплектующих: сальника, тройника, а также необходимого набора инструментов начинаем с монтажа тройника на водопровод, который необходимо предохранить от промерзания зимой.

Тройник устанавливается на трубу с помощью резьбового соединения с уплотнением лентой ФУМ или паклей с краской. Во второй выход тройника, предназначенного для сальника, вставляем подготовленный к монтажу греющий кабель для водопровода с надетыми на него шайбой, сальниковым вкладышем из полиуретана и сальниковой втулкой с резьбой.

После установки его в водопровод производится монтаж сальника. При этом надо следить, чтобы соединительная муфта между греющим и электрическим кабелями находилась снаружи трубопровода примерно на 5-10 см от сальника. Комплект для внутреннего монтажа лучше приобретать у поставщиков кабеля, так как все сальниковые прокладки выполнены под его сечение. Это позволит в дальнейшем при эксплуатации обезопасить себя от утечек воды из сальника.

Для внутренних труб используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68

Внешний монтаж обогрева трубы

Обогрев наружных труб с помощью кабеля

Монтаж обогрева снаружи водопровода значительно легче. Его прокладывают вдоль трубы, закрепляя по всей длине с помощью алюминиевого скотча через каждые 30 см. Если есть возможность, его прикрепляют к нижней части трубы, чтобы обогрев был оптимальным – снизу вверх.

Рассмотренный способ относится к водопроводам малого диаметра, при больших диаметрах он подбирается более мощным и прокладка выполняется по спирали вокруг трубы. Запорную арматуру такую, как вентили, краны, фильтры, обматывают кабелем в произвольной форме.

Если он саморегулирующийся, то для него не важна форма обвивки вокруг вентилей, допускается даже перекрестие. Вне зависимости от вида монтажа – внутри или снаружи, вдоль трубы или по спирали – все водопроводные трубы необходимо заизолировать. Существует очень удобная полиуретановая скорлупа для разных диаметров.

Так как защита канализации от замерзания так же важна, как и защита водопровода, то выпуски канализации обогреваются аналогичным образом. Единственное отличие – трубы канализации имеют диаметр от 150мм и систему обогрева на них монтируют снаружи по спирали.

Обогрев кабелем труб: составляющие системы

Подключение к сети

Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной»

Все этапы подключения рекомендуем наглядно просмотреть на видео:

Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

Монтаж наконечника и соединение двух участков

Как правильно разделать саморегулирующийся проводник

Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

«Москабельмет»

Среди продукции производителя оптического кабеля есть разные типы изделий. Мощность простейших не больше, чем 1 кВт, других – больше 100 кВт. Акцент компании сосредоточен на изготовлении неизолированного кабеля, который применяется в постройке воздушных электролиний. Но не забывает предприятие и о прочих типах изделий.

К примеру, в каталоге есть оптически-волоконные кабели, провода для обмотки и, разумеется, изолированные кабеля силового типа. Не так давно компания получила одобрение министерства обороны Российской Федерации, что сразу же посодействовало повышению востребованности продуктов. Вдобавок изделия выполнены согласно нормам и правилам экологической безопасности страны.

Адрес: г. Москва, ул. 2-я Кабельная, д. 2.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

  • тепло распространяется равномерно по всей площади трубы;
  • система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

  1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

  1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

  1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

  1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
  2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
  3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
  4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

  • преимущественным средством крепления является клейка лента;
  • при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
  • если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
  • при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
  • если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
