Подключение микрофона к видеорегистратору: порядок подключения

Программный детектор движения

Настойка детектора движения осуществляется в пункте меню «Тревога» → «Детектор движения». Существует возможность настраивать зону сканирования или приватные зоны для каждой камеры отдельно. А можно задать общие настройки, при этом зоной сканирования будет все пространство обзора видеокамеры.

Так же необходимо определить действия устройства при наступлении тревожных событий (потеря обзора видеокамеры и прекращение подачи сигнала). Все действия (реакции на тревожные события) могут быть выбраны из соответствующих пунктов меню. Как правило, они представляют собой пересылку тревожного сообщения на монитор оператора. Если осуществлено подключение видеорегистратора к интернету через роутер, то на электронную почту посылаются тревожные сообщения.

Настройки файлов записи

По умолчанию пункт меню «Запись» настроен на осуществление непрерывной записи в максимальном качестве на каждый канал. В большинстве случаев такое количество и детализация видеоинформации совершенно излишние.

Для начала, в «Настройках записи» необходимо установить один из режимов:

• Постоянно (Непрерывно).
• По расписанию.
• По детектору движения.
• Вручную (используется крайне редко).

Как показывает практика, наиболее оптимальными режимами являются «По расписанию» и «По детектору движения». Для первого режима можно установить день недели и временной период суток. Если выбран режим «По детектору движения», то необходимо дополнительно установить длину файла предзаписи.

В более продвинутых моделях видеорегистраторов можно настроить разрешение и скорость (количество кадров в секунду) записи на каждый канал, что дополнительно оптимизирует работу системы.

Применяем специализированные микрофоны

Микрофоны, разработанные специально для системы видеонаблюдения, дают возможность пользователям получить разборчивость аудиоинформации совместно с видеозаписью, полученной с камеры, и не зависит от того, в каком секторе контролируемого помещения находятся объекты наблюдения. Подобный внешний микрофон легко устанавливать, они достаточно просты в применении и выбрать из широкого ассортимента, представленного на рынке, не составит труда. Монтируются они непосредственно на камеры, от которых на эти микрофоны и подается электрическое питание.

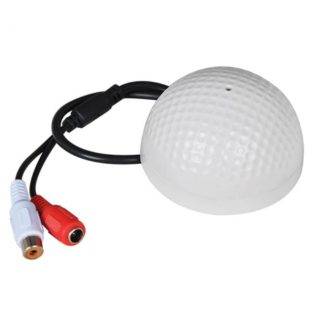

Чаще всех остальных типов в системах видеорегистрации применяют малогабаритные микрофоны, к примеру — SCA-M30.

Малозаметные для посторонних взглядов, они справляются со своими обязанностями великолепно, обеспечив чистоту высококачественного звука. Когда микрофоны укомплектованные низкочастотными фильтрами, защищающими прибор от воздействия вибраций и поглощают фоновый шум, возможно добиться такого качественного звучания, как будто источник звука, регистрируемый камерой и отображаемый на экране располагается рядом с вами.

Еще один из представителей фиксирующих звук устройств — PROvision PV-11K

Микрофон PROvision PV-11K

Миниатюрный микрофон с трехпроводный подключением, предназначен для систем видеонаблюдения. Корпус изготовлен из белого пластика и имеет вид коробки, которую легко встроить в офисный дизайн. Питание постоянным напряжением в диапазоне 9-14 В. Диапазон доступных звуковых частот от 200 Гц до 10 кГц, чувствительность достаточна для покрытия площади до 100 кв метров. Габаритные размеры 39×31×18 мм.

Третье, достойное внимания нашего обзора устройство — МВК-МО22.

Он обладает очень маленькими габаритами. Как чувствительный элемент в нем используется миниатюрный электретный капсюль. Этот микрофон может применяться в системах видеонаблюдения, совместно как с аналоговыми, так и цифровыми камерами. В комплекте с устройством прилагается адаптер-регулятор выходного уровня. Применяя экранированный кабель, передавать звук с помощью данного микрофона возможно на расстояния до 1 км.

Преимущества систем наблюдения с микрофоном

Микрофон дает больше возможностей в спорных ситуациях

Звуковая информация из квартиры или предприятия, получаемая совместно с видеорядом, позволяет принять правильные решения в сложившейся обстановке:

• разобраться с ситуацией в офисе;
• уладить конфликты с покупателями магазинов;
• проконтролировать поведение преподавателей и школьников во время урока;
• принять решение по результатам переговоров с посетителями посредством домофонов;
• владеть информацией по выполнению обязанностей нянями и другими работниками.

Цифровые камеры часто оснащены встроенным микрофоном, который позволяет решить лишь часть поставленных задач.

Выбор микрофона для подключения к камере

Электроакустический прибор оценивают по следующим характеристикам:

• диаграмме направленности;
• чувствительности;
• частотному диапазону;
• размерам;
• внешнему виду;
• устойчивости к внешним воздействиям.

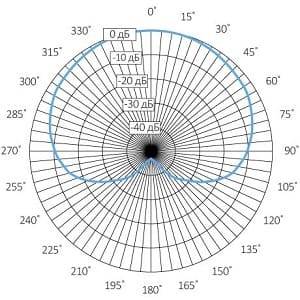

Диаграмма направленности определяет конфигурацию зоны, в которой обеспечивается достаточно большая амплитуда сигналов на выходе. В типовых микрофонах график похож на сердце, что объясняет специфическое название – кардиоидная характеристика.

Модели направленного типа отличаются узкой диаграммой в форме «восьмерки». Этим решением увеличивают дальность действия, устраняют «мертвую зону» в задней части устройства.

Чувствительность показывает эффективность преобразования звуковых волн в электрический сигнал на выходе. Этот параметр измеряют в специальных условиях при отсутствии паразитного влияния отраженных волн. Средние показатели электродинамических (конденсаторных) микрофонов – 65±5 дБ (40±5 дБ).

В официальных данных на сайте или в техническом паспорте производители указывают дальность действия. Серийные модели создают на выходе достаточно сильный сигнал при удаленности источника звука не более 18-20 м.

Для корректной оценки работоспособности системы записи при выборе микрофона учитывают особенности диаграммы направленности. Контроль в узкой зоне, например, позволяет исключить посторонние шумы.

Дополнительные рекомендации:

• для скрытой установки удобно применять компактный микрофон;
• чтобы фиксировать человеческую речь, необходима запись аудио в диапазоне от 80 до 8000 Гц;
• если предполагается монтаж на открытом воздухе, проверяют устойчивость прибора к неблагоприятным погодным воздействиям.

Необходимо проверить совместимость микрофона с видеокамерой (регистратором).

Подключение микрофона к регистратору

Подготовительные действия выполняют по рассмотренной выше схеме. Автомобильная электроника эксплуатируется в условиях сильных электромагнитных помех. Эта особенность повышает требования к эффективной экранировке.

Микрофон подключают с учетом цвета оболочки:

• желтый проводник – центральная жила кабеля;
• черный – минус бортового блока питания 12V, экранирующая медная оболочка;
• красный – плюс БП.

Разъем RCA для подключения к регистратору:

• сигнальная жила – центральный штекер;
• экран – металлический корпус (внешняя часть).

Чтобы упростить монтаж и обслуживание микрофона, выбирают место с удобным доступом. Кабели можно спрятать под элементами съемной обшивки.

Как проверить правильность трансляции звука?

Передача видео- и аудиосигнала в сетевых видеокамерах осуществляются в отдельных пакетах, однако движутся они по одному сетевому кабелю. Тип протокола – RTSP, он описывает команды для управления видеопотокам. Его особенность в том, что сам по себе передавать данные он не может. Как только связь будет установлена, дальнейшая работа будет производиться при помощи протокола RTP. При этом число каналов для передачи данных в аудио и видео формате всегда будет совпадать.

Стоит отметить, что передача звука и картинки по разным потокам часто влечет появление рассинхронизации при просмотре записи в архиве. Ввиду наибольшего приоритета видео, обычно наблюдается «отставание» звуковой дорожки от видеоряда и по ходу просмотра оно может накапливаться. Проще всего нормализовать ситуацию путем остановки воспроизведения и его возобновления через несколько минут. Искажения также возможны при подключении к просмотру через сети сотовой связи из-за сравнительно низкой пропускной способности каналов.

Проверить качество трансляции звука можно следующим образом:

1. Прослушайте аудио в виртуальном интерфейсе камеры.
2. Убедитесь, что в настройках включена одновременная передача аудио и видео-формата.
3. Найдите строку запроса RTSP в документах или технических характеристиках.
4. Вставьте ее в медиаплеер, после чего начните воспроизведение.
5. При необходимости введите данные для авторизации – логин и пароль.
6. На воспроизводимом ролике нажмите правой кнопкой мыши и перейдите в «Инструменты».
7. Найдите в открывшемся окне данные о кодеках, при необходимости установите корректные.

Что же касается подбора самих микрофонов, то крайне важна совместимость оборудования с камерой. Рекомендуется придерживаться требований производителя к совместному использованию устройств. При необходимости обратитесь к специалистам, продавшим видеорегистратор или устанавливавшим систему видеонаблюдения. Помните, что установить микрофоны можно на все IP-камеры в архитектуре проекта, однако подключение должно осуществляться к ним напрямую. В противном случае добиться правильной записи и передачи данных невозможно.

Порядок подключения камеры видеонаблюдения к телевизору

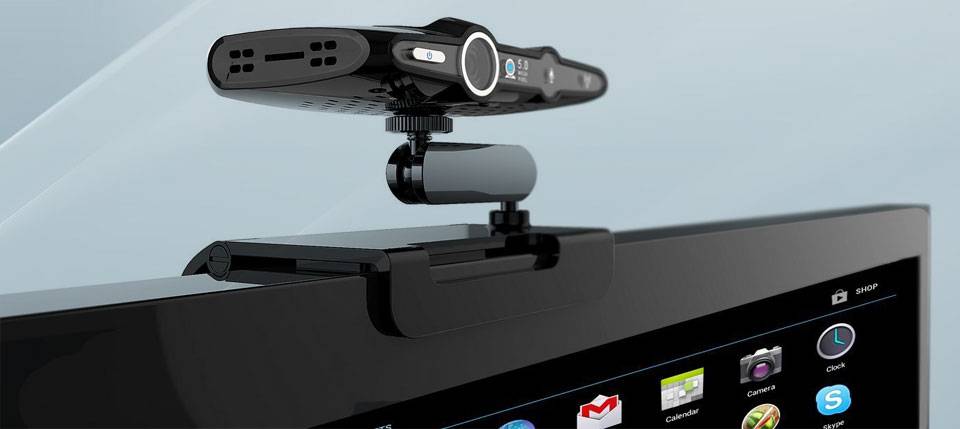

Довольно часто на СМАРТ-телевизоры устанавливают веб-камеры. Это очень удобно, когда вы используете Skype или записываете потоковое видео своих игр для Twitch-канала. Бесплатное визуальное общение или создание видеоконференций с использованием веб-камеры на телевизоре – для многих людей это обычные будни.

Выполнить подключение напрямую получится только с такой моделью камеры, которая работает с аналоговым сигналом. Такие приборы можно купить через интернет или в магазине бытовой техники.

Если же вы всё-таки хотите организовать подключение своей «вебки» к телевизору, то можно задействовать системный блок ПК в качестве переходника. Для этого проведите такие действия:

• Соедините с помощью кабелей или переходников телевизор с системным блоком компьютера. Разъёмы у всех моделей разные, поэтому посмотрите, какие порты есть на задней панели вашего ТВ, и определите оптимальный вариант своего подключения;
• Телевизор будет служить вам монитором, поэтому подстройте его разрешение, чтобы вам было удобно его использовать;
• Подключите WEB-камеру к блоку ПК;
• Запустите установку драйвера с диска (он идёт в комплекте с устройством) или через «Панель управления» – «Диспетчер устройств»;
• Вот и вся настройка, теперь останется только удобно разместить веб-камеру на телевизоре, настроить угол обзора, чтобы в её объектив попадала нужная картинка.

А вот камеры, которые имеют интерфейс Ethernet (их называют IP-камерами), не потребуют установки драйвера. Такие модели можно напрямую подключить к роутеру или цифровому видеорегистратору NVR посредством витой пары. Они имеют собственный IP-адрес и в телевизоре будут распознаны, как самостоятельный девайс. Запись с IP-камер настраивается на SD-карту или сервер.

Большая часть современных моделей телевизоров поддерживают работу с цифровым форматом данных. Особенно те, которые имеют встроенный доступ в интернет. Есть модели телевизоров со встроенной камерой (например, Sony KDL-55W808 или Samsung UE46F8000), а можно купить отдельное веб-устройство, которые, как правило, производят те же производители телевизоров. Такие камеры более чувствительны и адаптированы под большую дальность до объекта: они лучше способны улавливать звук абонента, и умеют правильно подстраивать чёткость картинки.

Перед тем как настроить взаимодействие камеры со своим телевизором, убедитесь, что:

• У камеры имеется разъём VA/In/Out;
• В комплекте есть кабель для подключения.

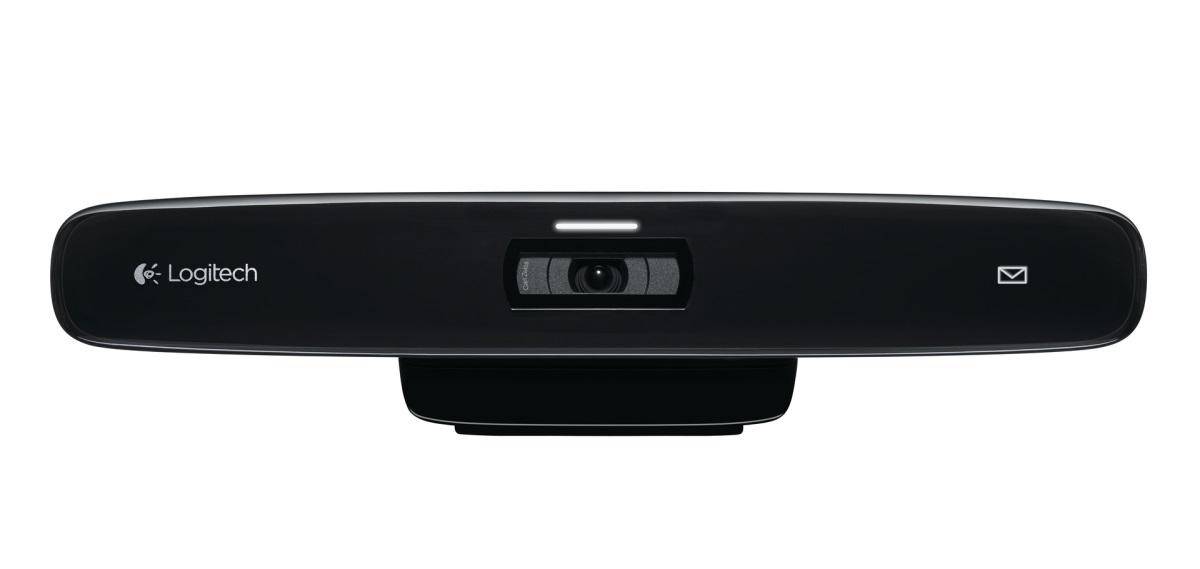

Отличным вариантом универсальной ТВ-камеры является, например, модель Logitech TV Cam HD. Её достаточно просто подключить к телевизору через HDMI-кабель и никаких дополнительных манипуляций проводить не потребуется. У неё имеется автономный БП, поэтому видеозвонки можно принимать даже при выключенном ТВ.

Жители многоквартирных домов довольно часто используют подключение, в котором одна камера, установленная, например, в парадном, передаёт изображение на все квартиры в доме. В таком случае используется один регистратор и множество специальных мониторов с разъёмами HDMI или VGA в каждой квартире.

В целях экономии можно не покупать дополнительное устройство, а вывести изображение на свой телевизор с помощью модулятора телевизионного сигнала. Схема по такому подключению будет выглядеть так:

• В телевизионном кабеле нужно сделать разрыв, его можно делать либо на лестничной площадке, либо непосредственно в своей квартире;
• В него устанавливается специальный модулятор ТВ сигнала, который добавляет к потоку телесигнала ещё один дополнительный информационный канал со свободной частотой вещания;
• Модулятор имеет 2 антенных разъёма (один – на вход, второй – на выход) и 3 коннектора типа «тюльпан» (один для передачи видео и два аудиоканала). Сигнал от камеры проводим в модулятор посредством стандартного коннектора;
• После этого задаём частоту вещания (на корпусе устройства указываем номер канала);
• С помощью делителя сигнала картинку с камеры можно вывести на 4 отдельных телевизора.

Если камера не имеет возможности переключения в старый аналоговый телевизор, то создать прямое подключение не получится. Для этого случая вам потребуется приобрести специальный преобразователь BNC/VGA. Только конвертёр сможет изменить формат передаваемого сигнала.

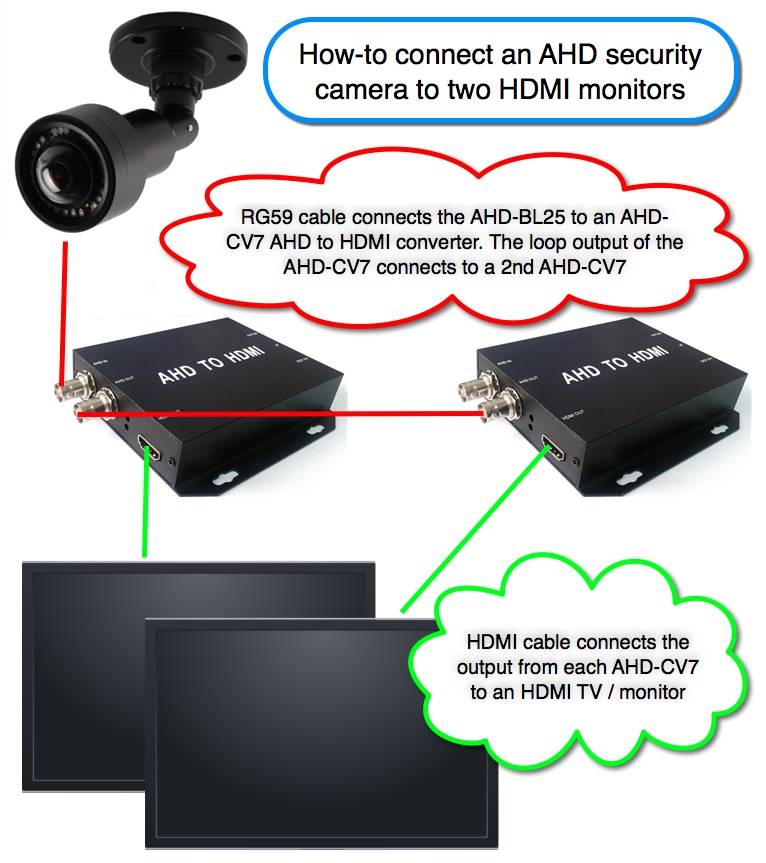

Подключение камеры видеонаблюдения к телевизору проводится посредством всё того же коаксиального кабеля, который просто достаточно обжать с двух сторон BNC-коннекторами. Одна сторона кабеля подключается к выходу на камере, а другой конец устанавливается в гнездо «Входа» на преобразователе, а уже последний подключается к ТВ-приёмнику с помощью кабеля VGA.

На что обращать внимание при выборе микрофона?

В системах видеонаблюдения используются различные модели микрофонов, отличающихся между собой не только габаритами, но и диаграммой направленности. Под последним понимается зона, в пределах которых устройство регистрирует звуки.

В основном используются микрофоны с диаграммой направленности, представленной в виде кардиоиды. Благодаря таким устройствам система видеонаблюдения фиксирует звуки, возникающие в любой части помещения. Реже применяются микрофоны, которые «работают» строго в определенном направлении.

Большинство современных цифровых видеокамер оснащается такими устройствами, встроенными непосредственно в корпус. Если микрофон не поставляется вместе с камерой, его необходимо приобрести отдельно.

Помимо габаритов и диаграммы направленности на выбор подобных устройств влияют уровень чувствительности, диапазон поддерживаемых частот и требуемое напряжение. Ввиду того что большинство современных видеокамер отличается компактными размерами, следует отдавать предпочтение миниатюрным микрофонам. В частности, на рынке представлены модели «Шорох» и «МВК-М02», отвечающие данным требованиям. Из размеры составляют соответственно 35-47х10 мм и 25х9х7 мм.

Параметр чувствительности определяет, на каком расстоянии микрофон сможет четко зафиксировать и передавать человеческую речь. В специализированных системах безопасности применяются устройства, которые способны транслировать слова людей, удаленных на несколько десятков метров.

Если микрофоны приобретаются для передачи человеческой речи, подойдут аппараты, поддерживающие частоты в диапазоне 100 Гц — 8000 кГц. При этом современные устройства имеют более широкую полосу.

По диаграмме направленности наиболее популярными моделями считаются микрофоны с кардиодной характеристикой. Последняя определяет, что устройство охватывает территорию, рисунок которой напоминает сердце. Микрофоны с кардиодной диаграммой направленности фиксируют звуки, возникающие в указанной зоне. Однако устройство не воспринимает речь человека, который находится позади аппарата («мертвая» зона).

В случае если объект располагается на значительном расстоянии, и по определенным причинам микрофон нельзя установить микрофон близко к нему, используются направленные модели. Рисунок диаграммы у таких устройств напоминает вытянутую петлю. В связи с этим микрофоны способны фиксировать только звуки, возникающие в пределах указанной зоны. Речь человека, расположенного сбоку остается неслышимой.

Обычно микрофоны и камеры, к которым они подключены, питаются от одного источника. Поэтому большинство современных моделей рассчитаны на напряжение 10-16 В. Другими характеристиками обладают микрофоны, которые сочетаются с камерами, подключаемыми к компьютеру через USB-порт. Подобные устройства рассчитаны на напряжение в 5 В.

Разновидности конструкций

Конденсаторный микрофон

Все виды миниатюрных микрофонов по принципу получения сигнала разделяют на конденсаторные и электродинамические.

В первом случае источником сигнала является металлизированная мембрана, служащая одной из обкладок конденсатора. При воздействии звука мембрана вибрирует, из-за чего изменяется наведённая ёмкость со второй (неподвижной) пластиной. Приёмник формирует сигнал.

Недостатками конденсаторных устройств являются:

• значительные габариты для получения качественного звука;
• высокая стоимость;
• неработоспособность в уличных условиях;
• невозможность подключения к недорогой фиксирующей аппаратуре из-за несоответствия параметров питания.

Электретные микрофоны относятся к виду конденсаторных и подходят для установки в комнатных условиях.

Электродинамический микрофон

Наибольшее распространение в системах наблюдения получили электродинамические приборы:

• имеют невысокую стоимость;
• подходят для использования в любых условиях окружающей среды;
• работают на частотах, характерных для слуха человека.

Минусом является недостаточная чувствительность, что потребует наличия в схеме дополнительного усилителя.

Как правильно подключить микрофон к видеорегистратору?

Мы поближе познакомимся с микрофоном Шорох-7 с корпус из никелированного алюминия.

Индивидуальные особенности микрофона Шорох-7:

• автоматическая регулировка усиления
• низкое потребление тока
• корпус из никелированного алюминия для экранирования от посторонних электрических помех
• миниатюрные размеры

Каким кабелем подключать микрофон?

Можно использовать витую пару на небольших расстояниях до 30-40 м. Этого расстояния вполне хватает для установки микрофона в небольшом магазине, доме, офисе. Проблема при прокладке витой парой, это помехи, создаваемые силовыми проводами и работающим оборудованием. На некоторых объектах, даже на небольших расстояниях могут появиться помехи.

Мы советуем использовать комбинированный коаксиальный кабель:

• при расстояния до 300 метров использовать ШВЭВ 3х0,12. Это тонкий комбинированный кабель, который легко прокладывать благодаря его гибкости и небольшому диаметру.
• при расстояние от 300 до 1000 метров в помещении: стоит использовать кабель сечением не мене 0.5, к примеру КВК 2х0,5;
• при расстояние от 300 до 1000 метров для прокладки на улице: советуем использовать уличный комбинированный кабель типа КВК 2×0,75 .

Как подключить микрофон к видеорегистратору?

При просмотре изображения с камер хочется не только видеть кадры происходящего, но и слышать о чем говорят. Сейчас многие модели видеорегистраторов, имеют разъем для микрофона. Иногда даже предусмотрен разъем для каждой видеокамеры.

В этой части статьи наглядно показаны схемы подключения микрофона к видеорегистратору через разные типы кабеля

При выборе микрофона обращайте внимание на то что микрофоны с АРУ (автоматической регулировкой усиления) не требуется регулировать, микрофонам же без АРУ требуется настройка

С первого взгляда все вроде бы понятно, подключение микрофона к видеорегистратору осуществляется разъемом штекером RCA типа «Тюльпан». Но когда дело доходит до реализации, тут возникает вопросы. Куда что припаять, прикрутить, закрепить? Потому что, все продаваемые микрофоны для видеонаблюдения не имеют разъема RCA.

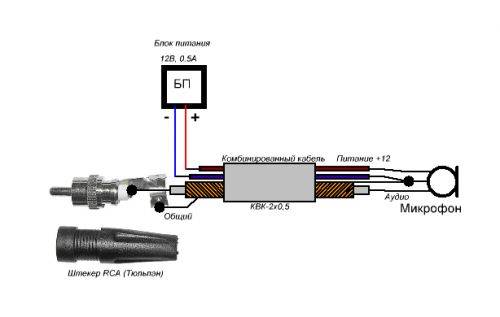

Рассмотрим подробней схему подключения трехпроводного микрофона «шорох» к разъему «Тюльпан».

Схема подключения трехпроводного микрофона Шорох к разъему «Тюльпан».

Красный провод +12 В подключается к /+/ источника питания, в качестве которого может служить стандартный блок питания или ИБП. Почти всегда микрофон подключается к блоку питания, к которому подключена камера.

Синий провод «общий» или минус, подключается к внешней части RCA разъема и к /-/клемме источника питания.

Желтый провод «АУДИО» подключается к центральному контакту RCA разъема.

Красный провод +12 В от микрофона подключается к плюсовой схеме источника питания.

Синий провод «общий» или минус от микрофона, одновременно подключается к минусовому синему проводу и далее к источнику питания, а также параллельно к оплетке комбинированного кабеля и к внешней части RCA разъема.

Желтый провод «аудио» подключается к центральной жиле, а далее к центральному контакту тюльпана.

Подключение микрофона к колонкам

Схема подключения микрофона к компьютерным колонкам через стандартный разъем mini-jack 3.5 мм. Напряжение выхода с микрофона достаточно для прямого подключения к колонкам, к разъему line-In компьютера, к телевизору или другому оборудованию.

Напряжение на проводах IDE винчестера или дисковода:

Назначение выводов разъёма питания IDE винчестера (представлено в виде таблицы)

Способы крепления видеорегистратора в машине: обзор

Способы крепления

В зависимости от места размещения регистратора, выбирается и способ его размещения на поверхности. Можно использовать присоску или двустороннюю ленту.

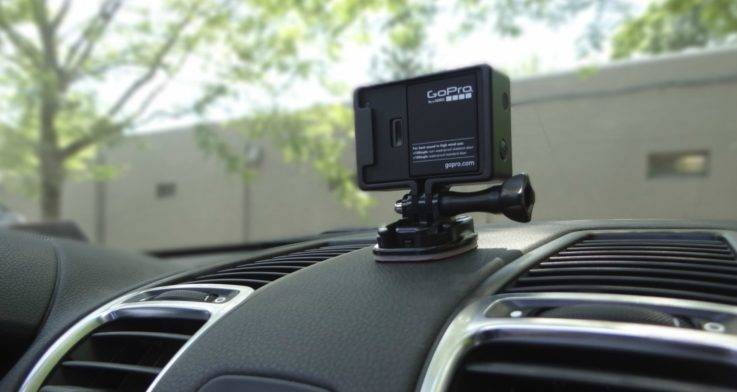

Идеально присоски подходят для закрепления регистратора на лобовом стекле.
Нередко уже в комплекте имеется присоска. Поверхность перед установкой необходимо обезжирить спиртом или стеклоочистителем. Для протирания идеально подойдет мягкая ветошь.
После этого поверхности нужно время, чтобы просохнуть. После этого можно прижать присоску к стеклу и повернуть защелку для фиксации. Не забудьте проверить, насколько хорошо держится присоска!
Учтите, что присоски отличаются недолговечностью, так как они постепенно утрачивают эластичность и в итоге ваш регистратор может упасть. Кстати, зимой присоска из-за холода может хуже фиксироваться и потому перед каждой поездкой стоит ее проверять.
Двухсторонняя липкая лента тоже может входить в комплект с видерегистратором. Она отличается большей надежностью и со временем не изменит свои свойства, даже если гаджет вы будете убирать часто

При выборе ленты важно посмотреть на то, меняются ли ее свойства при изменениях температуры.

Подключаем внешний микрофон к IP-камере

Сегодня многие видеокамеры систем видеонаблюдения оборудуются встроенными микрофонами, которые позволяют записывать звук. Довольно часто это весьма полезная функция, так как можно не только видеть происходящее в зоне обзора камеры, но и слушать окружающую обстановку.

Но что делать, если у вас камеры без встроенных микрофонов? В этом случае можно подключить внешние устройства записи звука. Их можно приобрести отдельно от системы видеонаблюдения и установить вместе с камерами.

Для начала нужно четко знать, какие микрофоны вам понадобятся

При покупке необходимо обращать внимание на следующие параметры:. 1. Чувствительность микрофона

От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека

Чувствительность микрофона. От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека

1. Чувствительность микрофона. От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека.

2. Функция регулирования чувствительности или другими словами высоты сигнала. Это позволяет настроить микрофон так, чтобы громкие звуки не оглушали владельца системы видеонаблюдения или оператора. Функция по сути позволяет снижать уровень громких звуков и увеличивать диапазон слабых звуковых волн.

3. Фильтр низких частот. Он позволяет исключить все шумовые помехи и посторонние шумы, издаваемые листвой в ветреную погоду,  автомобилями, гулом голосов и т.д.

4. Наружный защитный кожух. Он не только снизить уровень помех и шумовую передачу, которая возникает сбоку или сзади от самого микрофона, но и защищает микрофон от попадания внутрь влаги, пыли и т.д.

С функциями микрофона разобрались, теперь переходим к подключению его к IP-видеокамеры.

Некоторые микрофоны RCA-разъём и чтобы подключить их потребуется провод с «тюльпаном», как показано на рисунке ниже.

Само подключение микрофона к IP-камере делается так:

1. Приобретите кабель, аналогичный тому, который используется для монтажа ip-камеры. Кабель имеет три провода: красный для питания, жёлтый – для сигнала, чёрный провод является общим.
2. Красные провода камеры видеонаблюдения и микрофона соединяют между собой. Желтый микрофонный кабель присоединяют к коаксиальному кабелю IP-камеры.
3. Красный и черный кабели камеры и чёрный провод микрофона скручивают друг с другом.
4. Все места соединений нужно изолировать.
5. К блоку питания подключается коаксиальный кабель, и в конце RCA-разъём подсоединяется к звуковому входу на видеокамере.

Мультимедийный микрофон, обладающий высокой амплитудой сигнала.  такой микрофон можно подключить к входу камеры видеонаблюдения, как показано на рисунке.

Подключение по данной схеме подробно рассказывается в видео:

Если нужно записывать звук на большом расстоянии, потребуется специальный модуль усилителя «ару». Он имеет питание в 12 Вольт, позволяя расширить передачу сигнала более, чем в десять раз.

Как видим, ничего сложного в подключении внешнего микрофона к IP-камере нет.
