Как сделать печное отопление в частном доме с воздушным или водяным контурами

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями.

Отдельно оговариваются положения, связанные с температурой:

  • параметры теплоносителя в трубах не должны превышать отметки +90ºС;
  • оптимальные показатели находятся в рамках +60-80ºС;
  • температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Трубопроводы контуров водяного отопления чаще всего прокладываются открытым способом. Скрытая прокладка допускается при устройстве “теплых полов”

Способ прокладки отопительного трубопровода может быть:

  • Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
  • Скрытым. Предполагает прокладку трубопроводов в  штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены.

Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве “теплых полов” в бетонной стяжке.

При прокладке трубопровода систем с естественным движением теплоносителя  необходимо соблюдать уклон 0,002 – 0,003. Трубопроводы насосных систем, внутри которых теплоноситель движется со скоростью не менее 0, 25 м/с, не нуждаются в обеспечении уклонов

При открытой прокладке магистрали участки, пересекающие неотапливаемые помещения, должны быть обеспечены теплоизоляцией, соответствующей климатическим данным региона строительства.

Трубопроводы автономного отопления с естественным типом циркуляции должны устанавливаться в сторону движения теплоносителя, чтобы нагретая вода самотеком достигала батарей, а после остывания тем же способом двигалась по магистрали обратки в котел. Магистрали насосных систем сооружаются без уклона, т.к. в нем нет необходимости.

Оговаривается использование различных типов расширительных баков:

  • открытые, применяемые для систем как с насосным, так и с естественным принуждением, следует устанавливать над главным стояком;
  • закрытые мембранные устройства, применяемые исключительно в принудительных системах, устанавливаются на обратной магистрали перед котлом.

Расширительные бачки предназначены для компенсации теплового расширения жидкости при нагревании. Нужны они для сброса излишков в канализацию или банально на улицу, как в случае с простейшими открытыми вариантами. Закрытые капсулы практичней, потому что не требуют участия человека в регулировке давления системы, но дороже.

Расширительный бачок открытого типа устанавливается в наивысшей точке системы. Кроме обеспечения резерва для расширения жидкости на него еще возложена задача отведения воздуха. Закрытые бачки ставят перед котлом, для отведения воздуха используют воздухоотводчики и сепараторы

При выборе запорной арматуры предпочтение отдается шаровым кранам, при выборе насосной установке – оборудованию с напором до 30 кПа и производительностью до 3,0 м3/ч.

Бюджетные открытие разновидности необходимо периодически пополнять из-за стандартного выветривания жидкости. Под их установку необходимо существенно усиливать чердачное перекрытие и утеплять чердак.

Радиаторы и конвекторы рекомендуется монтировать под окнами, в удобных для обслуживания местах. Роль нагревательных элементов в ванных комнатах или санузлах могут играть полотенцесушители, подключенные к отопительным коммуникациям

Установка теплообменника в топку

Устанавливаемые в топку котлы отличаются разнообразием конструкций и не требуют большого объема топки. Представленный на фото теплообменник модели паук имеет симметричное двухстороннее строение, может состоять из разного количества ребер. Он достаточно компактен. Через его проемы открытый огонь отлично нагревает стенки печи.

Особенности

  • возможность обогрева больших площадей;
  • несколько вариантов строения котла (в виде широкого бака или плоской емкости);
  • плоские котлы и баки имеют больший объем, чем конструкции из труб, и позволяют использовать часть воды для санитарных нужд;
  • затрудненная, но тем не менее реальная возможность встраивания в уже сложенную печь.

Трубчатый теплообменник наиболее популярное решение для встройки в топку. Он может:

  •  иметь различные простые и сложные формы, габариты;
  •  устанавливаться по наружной стороне топки или двум — трем сторонам;
  •  легко выниматься из печи для профилактического осмотра и ремонта.

Паровое отопление в частном доме от печи на дровах своими руками

Приступая к монтажу парового отопления, важно учитывать размеры дома и схему отопления. Так если будет использоваться 2-х контурная система обогрева с возможностью получать горячую воду для хозяйственных нужд, то лучше приобретать котел помощнее. Во время работы всей системы печью производится достаточно большое количество тепла

Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

Во время работы всей системы печью производится достаточно большое количество тепла. Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

  1. Стальные.
  2. Медные.
  3. Нержавеющие.

Установка стальных труб традиционна для нашей страны, однако их монтаж связан с трудностями. Для установки не обойтись без сварочного оборудования и чаще всего нужно будет нанимать хорошего мастера, чтобы монтаж системы был сделан правильно и владельцам не угрожали протечки. Стальные трубы обладают высокой прочностью при механических воздействиях, но их недостаток в том, что они подвержены коррозии.

Медные трубы отличаются высокой стоимостью и сложностью монтажа, при котором используется пайка стыков. Преимущество меди в том, что она быстро отдает тепло, так как обладает высокой теплопроводностью и помещение нагревается гораздо быстрее. Медные трубы легко переносят воздействие высоких температур, не подвержены коррозии.

Оцинкованные и нержавеющие трубы достаточно прочные, не разрушаются ржавчиной, хорошо отдают тепло в помещении. Монтаж системы из оцинкованных труб отличается простотой, так как стыковка осуществляется с помощью резьбы. Такие трубы гарантированно прослужат не одно десятилетие, но стоят дороже стальных.

Паровое отопление в частном доме: монтажные работы, схема

Прежде всего необходимо произвести расчеты, закупить все необходимые материалы и оборудование, составить проект. Если владелец частного дома занимается подобными работами впервые, стоит обратиться за помощью к профессионалу. Когда все готово, приступают к монтажу по спланированной схеме.

Монтаж однотрубной системы парового отопления отличается простотой, однако имеет существенные недостатки. Система состоит из последовательно соединенных между собой радиаторов. Недостаток однотрубного варианта состоит в том, что в радиаторах, к которым в первую очередь доставляется теплоноситель, поддерживается высокая температура. Однако к дальним точкам дома доставляется остывший теплоноситель и эффективность обогрева помещения значительно снижается.

Двухтрубный вариант подразумевает параллельную установку подающей трубы и обратной, по которой теплоноситель поступает в центральную магистраль, а затем в печь на дровах. Преимущество этой системы в том, что все радиаторы одновременно получают теплоноситель одинаково высокой температуры, а весь дом, даже дальние точки, хорошо прогревается.

2-х трубная система отопления более сложная, но гораздо надежнее, более функциональнее и эффективнее. У владельцев появляется возможность с помощью отдельно установленных вентилей регулировать подачу горячей воды к каждому радиатору. Это позволяет экономить. Если помещение не используется длительное время, в нем можно установить температуру немного ниже, чем в помещении, в котором живут люди. Благодаря такой регулировке тепло используется рационально.

Паровое отопление в частном доме от печи на дровах, видео

Паровое отопление в частном доме от печи на дровах – актуальная тема для владельцев особняков, а особенно с приходом холодов. Они стремятся не только сэкономить, но наслаждаться теплом в студеные зимы. Рекомендуем посмотреть фото, изучить схемы, и выбрать подходящие варианты отопления в доме непосредственно от печи.

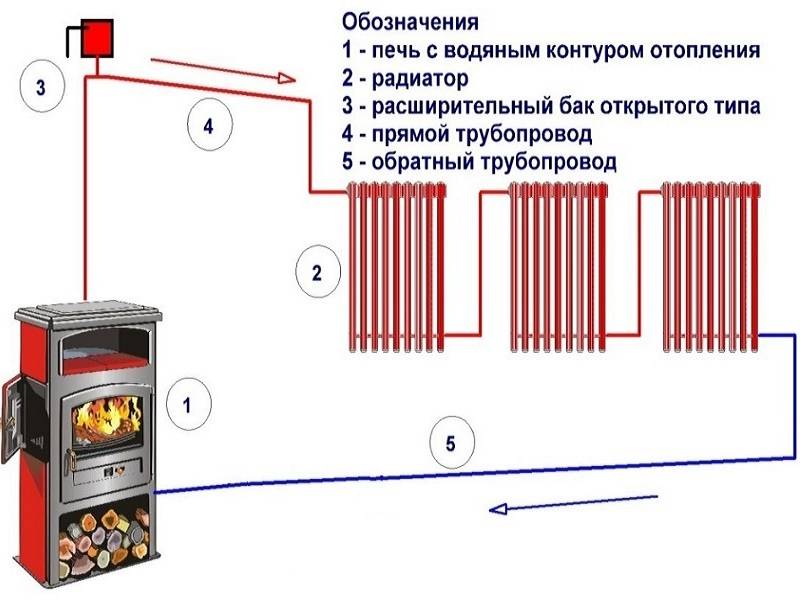

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

  • печной конструкции;
  • теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
  • контура с теплоносителем, радиаторов;
  • расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

  • Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
  • Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

  • Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
  • Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
  • Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

  • Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
  • Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
  • Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Проектирование и нюансы монтажа

Печное отопление – потенциально опасная система, поэтому особое внимание следует уделять ее проектированию и грамотному монтажу

На что обратить внимание при составлении проекта?

Обычно схема печного отопления разрабатывается одновременно со строительным проектом, поскольку она тесно связана с планировкой помещений. Расположение печей должно по возможности осуществляться в районе внутренних стен. Доступ к топочной части не должен быть ничем затруднен и лучше всего, чтобы к нему можно было подойти из коридора.

Особое внимание должно быть уделено пожаробезопасности системы. Поскольку частой причиной возгорания является чрезмерный нагрев деревянных частей, между печью и деревянными перегородками обязательно оставляют воздушную прослойку или отступку

Так же поверхность сгораемой конструкции можно облицевать кирпичом или обустроить так называемые разделки – изоляционные конструкции из огнестойких материалов.

Подготовка к монтажу печи начинается с усиления и термоизоляции участка пола, на котором она будет установлена. При обустройстве печи весом более 750 кг для нее обязательно монтируется специальный фундамент. Нужно учитывать, что конструкция отличается от традиционного фундамента для дома, от которого его должен отделять зазор шириной 50 мм заполненный песком.

Модель печи выбирается с учетом размеров и конфигурации помещения, в котором она будет установлена. Варианты раскладки кирпича можно найти в специальных справочниках или в интернете. Часть системы, которая представляет собой водяное отопление, проектируется так же, как и любая традиционная водяная конструкция.

Особенности монтажа

Как показывает практика, печь для водяного отопления можно установить двумя способами:

  • Спроектировать и сложить под конкретный регистр.
  • Установить теплообменник в существующую печь.

Наиболее трудоемким и сложным считается второй вариант. Он предполагает демонтаж существующей конструкции, установку тщательно подобранного по размерам регистра и повторный монтаж сооружения. Процесс может осложняться необходимостью замены отслуживших свое элементов.

В любом случае толщина так называемой «водяной рубашки» не должна быть меньше 4 см, иначе вода может начать закипать. Особенно это правило актуально для систем с естественной циркуляцией, при установке насоса опасность закипания уменьшается.

Печное отопление с водяным контуром — удачная вариация традиционной отопительной системы

Построить загородный дом с печным отоплением достаточно просто. Правильно спроектированное и установленное оборудование гарантирует долгую и безупречную эксплуатацию. Особенно удачным считается печное отопление с теплоносителем, которое повсеместно вытесняет традиционное печное. Такое практичное, экономичное и эффективное решение позволит обеспечить тепло и комфорт в вашем жилище.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

4 Установка водогрейного контура в печь и подключение к системе

Монтаж осуществляется несколькими способами в зависимости от состояния печной конструкции:

  • вместе с возведением отопительного устройства из кирпича;
  • без разборки готового устройства, если это варочная плита – делают только отверстия для труб;
  • с демонтажем до уровня теплообменника и последующим воссозданием.

Котел устанавливают на расстоянии 5 мм от стенок, можно немного больше. Этот зазор необходим для компенсации теплового расширения, которое у металла и кирпича разное. В трубчатых конструкциях там проходят газы и языки пламени, обогревая со всех сторон. Отводящая магистраль устанавливается в верхней точке, чтобы в котле не скапливался пар, обратная – в самом низу.

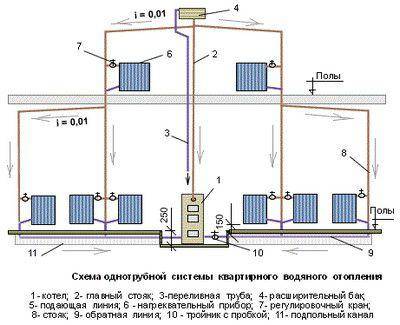

Гравитационная схема отопления

Возможны различные варианты реализации системы отопления:

  • открытая самотечная или гравитационная;
  • с принудительным циркуляционным насосом;
  • закрытая схема.

Чтобы система работала без стороннего принуждения с использованием силы тяжести, она создается с соблюдением нескольких условий. Первое – трубы располагаются под небольшим уклоном 10 мм на один погонный метр. Он делается по направлению течения воды от котла к радиаторам, а также на обратке, только уже в сторону нагревателя. Второй момент – устанавливается расширительный бак в самой верхней точке системы. Это простое решение проблемы, но конструкция должна соответствовать определенным требованиям:

  • емкость увеличивают вместе с площадью здания, для самого большого достаточно 200-литровой бочки, для маленьких хватит и 10 л;
  • если бак установлен на чердаке, его надежно утепляют, чтобы устранить угрозу замерзания воды;
  • трубку, соединяющую с системой, размещают выше днища на 6–8 см, чтобы не попадали грязь и ржавчина;
  • чтобы при расширении теплоноситель не проливался на перекрытие, устанавливают переливной патрубок, который выходит наружу или в помещение;
  • стенки изнутри окрашивают суриком.

Принудительная система отопления

Циркуляционный насос в системе отопления ускоряет прохождение воды через котел и батареи. Обычно он устанавливается на обратке перед нагревательным прибором, подавая под напором охлажденный теплоноситель

Важно правильно подобрать мощность в зависимости от площади, этажности и количества воды в системе. В этом помогут квалифицированные продавцы-консультанты, которые обязательно поинтересуются выше обозначенными параметрами

При малой производительности установка будет неэффективной, станет зря расходовать электроэнергию. Излишняя приведет к тому, что вода не успеет нагреться, насос будет гонять по системе холодную. Для монтажа обязательно необходимы два важных узла. Первый – байпас для циркуляции при отключении электроэнергии. Второй – высокорасположенный бачок, который обеспечит минимальное давление для кругооборота теплоносителя без насоса.

В закрытой отопительной системе применяется компактный расширительный резервуар мембранного типа на обратной магистрали возле котла. Он хорошо вписывается в интерьер, безупречно функционирует с печью, в которой установлен водяной нагреватель. Никаких особенностей в этом случае не возникает, только требуется вентиль для выпуска воздуха.

Устройство печи — источника тепла

Печка возводится на фундаменте, для которого используются те же материалы, что и для основания дома. Фундамент под печную конструкцию выкладывается на этапе строительства. Если печь делается в эксплуатируемом доме, то пол нужно будет разбирать. Основание печи не должно соприкасаться с фундаментом дома. Впрочем, в большинстве случаев печка, располагается по центру строения и это условие без проблем выполняется.

Для кладки печи и дымовой трубы применяются следующие материалы:

  • для печи, каналов в стенах — полнотелый глиняный кирпич;
  • для футеровки — тугоплавкий и огнеупорный кирпич.

Кладка выполняется на глинопесчаный раствор с добавлением шамотного порошка. Кладка осуществляется с соблюдением горизонтальной порядовки в соответствии с выбранной схемой. Для каждого ряда делается перевязочный шов. Если на печи планируется готовить пищу, то по периметру верха укладывается обрамление из стали.

Продукты горения (дым, копоть) отводятся через дымовой канал. Дымоход выводится на 0.5 метров выше кровли, а его длина от колосниковой решетки печи до верха должна быть не менее 5 метров. Не допускается прокладка дымоходов в наружных стенах дома. Для устройства дымовых каналов используется глиняный или шамотный кирпич. Кладка выполняется строго вертикально с перевязкой. По окончании кладочных работ печь облицовывается термостойкой керамической плиткой, каминным кирпичом, асбофанерой и штукатуркой.

Пример организации системы отопления

При организации отопления в загородном доме, где зимой Вы живете не на постоянной основе, лучше всего использовать незамерзающую жидкость в контуре.

Давайте посмотрим, что нужно приобрести для организации отопления частного дома на 100 квадратных метров с применением печи с водяным контуром. Для начала следует выбрать подходящий котел, ориентируясь на мощность оборудования. Так как площадь домовладения составляет 100 квадратов, мощность печи должна составлять 12 кВт (10 кВт исходя из обогреваемой площади и стандартные 20% запаса на случай больших тепловых потерь и очень холодных зим).

На следующем этапе проектируем отопительную систему – подбираем батареи, учитывая площадь комнат и тепловые потери, смотрим, как будут проходить трубы. Отопительную систему на печи с водяным контуром можно собрать как открытую, так и закрытую – выбирать вам. В случае с закрытой системой необходимо приобрести специальный расширительный бачок, группу безопасности со спускником воздуха и циркуляционный насос.

О том, как правильно рассчитать количество секций радиаторов, мы уже писали в наших обзорах – здесь следует ориентироваться на площадь помещений, теплоотдачу одной секции, количество внешних стен, соотношение площади полов к площади окнам, тип установленных стеклопакетов и многие другие факторы.

Отопительная система должна в обязательном порядке оснащаться термоманометром – нам необходимо видеть температуру в отоплении и давление в трубах. Если давление будет превышено, сработает предохранительный клапан. Температурный датчик покажет нам реальную температуру в отоплении и позволит предотвратить его перегрев. Собранную систему необходимо проверить с помощью опрессовочного насоса на герметичность. После этого можно приступить к испытаниям – разжигаем пламя в топке и следим за ростом температуры.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

  • Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
  • Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
  • К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
  • Важным моментом является простота в эксплуатации и техническом обслуживании.
  • Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
  • Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
  • Печь должна быть расчитана на длительные период эксплуатации.
  • Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Кладка дымоходной конструкции из кирпича

Схема кладка дымохода из кирпича.

Кладку надо начинать с насадной трубки. Ее следует выкладывать с соблюдением кирпичной перевязки. После этого формируется разделка (распушка). Ее нужно выкладывать из 5 кирпичей. Канал будет иметь размеры 270х140 мм. Внешние габариты разделки составляют 450х590 мм. Этого можно достигнуть благодаря вставке половинок кирпича. Чтобы соблюдать размеры канала, внутрь понадобится вставить пластинки из кирпича. В таком случае канал не будет изменяться.

Следующий ряд будет иметь размеры 650х510 мм. Внутри монтируются пластинки из кирпича толщиной 6 см. На данном этапе разделка начнет получать свою форму. В следующем ряду внешние размеры составят 710х570 мм. Внутри понадобится установить материал толщиной 9-10 см.

После этого заканчивается распушка. В следующем ряду обязательно надо соблюдать перевязку. Если нужно сделать разделку большей высоты, можно установить еще один ряд, перевязка должна быть выполнена под нижний ряд.

Для выхода стояка наружу понадобится подготовить отверстие в крыше. Далее стояк следует провести через кровлю. Остальная работа проводится на крыше.

На следующем этапе выкладывается стояк. Внимательно нужно следить за перевязкой кладки кирпича. Стояк надо выводить на несколько рядов выше кровли. После этого выкладывается выдра. Внутренние пластинки подбираются так, чтобы канал не расширялся.

Как обеспечить оптимальный температурный режим

При отоплении деревянных домов традиционными печами наблюдается откровенная неравномерность обогрева. Наиболее теплые участки в таком доме располагаются в непосредственной близости от кирпичного обогревателя. В дальних углах при этом может быть довольно прохладно. Вариант с несколькими печами обходится очень дорого. Кроме того, это приводит к значительному сокращению жилого пространства.

Наиболее оптимальное решение – применить комбинацию кирпичной печки с водяным отоплением. Подобный опыт уже имеется у многих жителей нашей страны, сумевших решить задачу по созданию тепла и уюта в своем жилище. Для этого обычная кирпичная печь оснащается теплообменником, имеющим вид змеевика. Местом его установки выступает топка или основание дымоходной трубы. Благодаря вырабатываемому теплу вода внутри него начинает нагреваться, впоследствии поступая в систему радиаторов. Таким образом достигается равномерное прогревание жилища.

Достоинства печки с контуром отопления:

  • Эффективность и равномерность отопления. Этому способствует расположение радиаторов в разных комнатах и постоянное нагревание теплоносителя.
  • Абсолютная независимость. Данные конструкции не зависят от наличия в доме газа и электричества. Хозяева в этом случае сами выбирают время и интенсивность обогрева.
  • Возможность самостоятельного обслуживания систем отопления. Для осуществления этих несложных мероприятий присутствие специалистов не требуется.
  • Экономичность. Хоть такую систему и приходится запускать каждый день, однако за счет дешевизны топлива расходы на ее функционирования довольно небольшие.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
