Печь с водяным контуром для отопления дома: особенности печного отопления + выбор оптимального варианта

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Особенности обогрева на базе печки

Отопление дома печью с водяным контуром обеспечивается не только прямым нагревом печи от дров, но и водой, которая распределяется по всем комнатам жилища. В конструкции оборудования предусмотрен водяной контур, его еще называют теплообменник. Принцип работы:

  1. Вода нагревается в теплообменнике.
  2. Когда она набирает достаточную температуру, под естественным давлением ее выталкивает к радиаторным батареям, расположенным в нескольких комнатах дома.
  3. Затем жидкость снова возвращается к обогревательному прибору, нагревается и отправляется по тому же пути.
  4. Радиаторы равномерно распределяют тепло, полученное от печи по всем комнатам.

Иногда для обеспечения циркуляции в системе предусматривается циркуляционный насос, но это необходимо только в том случае, если воду нужно распределять по длинной системе труб: когда в доме много комнат для отопления, чаще всего можно обойтись естественной циркуляцией.

Печи с водяным контуром выбирают за следующие качества:

  1. Высокую производительность. Такое оборудование способно прогревать помещения больших площадей, вне зависимости от его размещения.
  2. Доступная цена. При примерно одинаковой производительности с аналогами обогревательного оборудования на газу и других видах топлива, печи с водяным контуром для отопления имеют более низкую цену.
  3. Доступность топлива. Подходят все виды твердого топлива: древесина, торф, уголь, брикеты.
  4. Независимость от электросети. Печи с водяным контуром для отопления частного дома функционируют по принципу естественной циркуляции, значит, им не нужна электроэнергия для обеспечения горения. В доме может пропасть электричество, но тепло в нем будет всегда.
  5. Экономичность. Особенно это относится к печи длительного горения, их КПД и теплоотдача находятся на самом высоком уровне.
  6. Возможность приготовления пищи. Большинство видов оборудования предусматривает наличие варочных поверхностей в конструкции.
  7. Простота эксплуатации. Дрова – классический источник тепла, обращаться с ним просто и удобно.
  8. Легкий монтаж. Чаще всего под установку отопительного оборудования с водяным контуром не нужно выполнять сложную подготовку: заливать фундамент, монтировать защиту.
  9. Подогрев воды. Можно обеспечить нагрев воды для собственных нужд: мытья посуды, принятия душа.

Мы предлагаем обширный ассортимент отопительных печей, выбирайте ориентируясь на габариты помещений дома и мощность оборудования.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет

В качестве топлива в подобных деревенских печах сжигают:

  • уголь;
  • торф;
  • дрова;
  • брикеты (евродрова).

Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму

Среди достоинств печного отопления числятся:

  • отсутствие зависимости от наличия в сети электроэнергии;
  • сравнительно низкая стоимость устройства отопительной системы;
  • дешевизна твердого топлива и возможность использования разных его видов;
  • предельная простота эксплуатации;
  • длительная отдача тепла (для кирпичных конструкций);
  • универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах

Также из недостатков печного отопления следует упомянуть:

  • долгий прогрев системы до начала теплоотдачи;
  • потеря массы полезного пространства в доме из-за массивности печи;
  • большой вес печной конструкции из кирпича;
  • низкий КПД из-за ухода значительного объема тепла в трубу;
  • высокая пожароопасность при неправильной эксплуатации.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Характеристики системы

При традиционном типе обогрева помещения (например, каменная печь) дисперсия тепла происходит неоднородно – около печи воздух нагревается сильно, а дальше идет градация температуры вплоть до холода в дальних углах помещения.

Кирпичные же печи с водяным отоплением своими руками используют теплообменник, устроенный в топливном отсеке, чтобы рационально разделять тепловую энергию между всеми зонами жилища, что способствует и увеличению КПД.

Плюсом к этому идет возможность обогрева сразу нескольких помещений. вплоть до целого дома. К тому же печь с теплообменником не только играет роль обогрева дома, но иприменяется как варочная аппаратура, поскольку приспособление для обмена тепла может монтироваться внутри плиты на кухне дачи.

Применение водяного контура превращает печку в котел, работающий на твердом топливе. Отличается от обычных котлов такая конструкция лишь тем, что кроме воды нагревается еще и сама печь, также участвующая в системе обогрева помещения. Печь с водяным отоплением обеспечит передачу энергии от теплообменника к батареям отопления во время топки, а когда огонь в печи уже не горит, отопительные кирпичи будут отдавать свое тепло воздуху в доме.

Отопительные печи подобного рода все чаще используются в деревнях и селах, где нет центрального газоснабжения, и отопление печью является единственным выходом.

Печное отопление с водяным контуром не требует дорогих отопительных котлов и закупки недешевого горючего.

Хороши такие печи и при установке в домах типа дачи.

Основной минус такой печи – это уменьшение объема топки за счет монтажа обменника тепла. Для компенсации этого факта применяется уменьшение размеров теплообменника и, соответственно, увеличение объема печного пространства, а также установка печи длительного горения. Другой недостаток – ослабленный нагрев корпуса печи из-за траты энергии горения на кипячение воды. Таким образом, наиболее сильно прогревается верх – там, где материал корпуса вбирает в себя тепло от горячего дыма. И третий минус – замерзание теплоносителя в трубах при расположении системы в редко используемых домах, таких как дачи.

Воплощается в жизнь отопительная схема из печи и водяного контура тремя путями:

  • покупка готовой печи такого типа, произведенной на заводе и готовой к применению, и подключение ее к имеющейся в доме системе водяного обогрева;
  • найм профессионального печника, который соберет печь с водяным контуром из кирпича или разработает для вас чертежи и порядовки;
  • конструирование печи своими руками.

Последние два метода предполагают приобретение или изготовление своими руками печного котла и теплообменника, без которых водяной контур не сможет функционировать.

Печь с водяным контуром для отопления дома

Во многих частных домах приоритетным остается отопление дровами и печи. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно — не самый удобны это вид обогрева. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

Печное отопление с водяным контуром — возможность объединить традиции и комфорт

Для начала давайте разберемся в терминологии. Когда говорят «печь», чаще всего имеют в виду отопительный прибор, сложенный из кирпича, который топится дровами. Но часто так называют и металлическую печь на дровах или на угле. Принципы работы у кирпичных и металлических агрегатов одинаковый, меняется способ передачи тепла. У металлических больше конвективная составляющая (большая часть тепла переносится воздухом), у кирпичных преобладает тепловое излучение — от стенок печи и нагретых стен дома. В нашей статье речь в основном о кирпичных печах, но большую часть информации можно применить и к металлическим дровяным (угольным) агрегатам. Печное отопление с водяным контуром может быть сделано на основе печей любого вида.

Водяное печное отопление

При организации водяного отопления от печи, в топку встраивается теплообменник (водяной контур), который трубами подключается радиаторам. В системе циркулирует теплоноситель, который разносит тепло от печи по радиаторам. Такое решение повышает комфортность проживания в зимнее время. Все дело в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одном помещении, а все остальные комнаты будут греться от батарей, по которым бежит нагретая вода.

Печное отопление с водяным контуром: пример системы с таплоаккумулятором (бойлером)

Остальные недостатки печного отопления при этом сохраняются, но добавляются плюсы водяного обогрева — можно регулировать температуру в каждом помещении (в определенных рамках), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает с металлическими печами на дровах или угле.

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

  • шамотную плитку или кирпич;
  • огнеупорные глиняные смеси;
  • специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
  • защитные материалы из вермикулита;
  • чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

  • керамическую плитку;
  • декоративный камень;
  • чугунное литье;
  • термостойкие эмали.

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

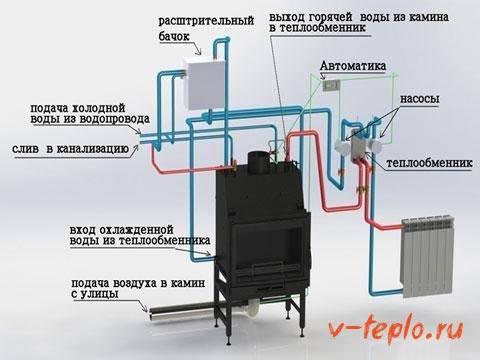

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.

Выбор теплоносителя

Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев

Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:

антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль

Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется)

Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

Как выбрать теплоноситель

С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь

Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх

Тогда при монтаже печи важно не нарушить правильный перепад высоты

Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

Особенности печей с водяным контуром

Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы

  1. Возможность качественно обогреть несколько помещений с большой площадью.

Равномерное распределение тепла.

Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
Использование датчика температур, который позволяет контролировать работу устройства.
Автономность (независимость от источников электроэнергии и газовых коммуникаций).
Относительно невысокая стоимость обслуживания.
Печь функционирует на угле, торфе, дровах и коксовом угле.
Экономичность и экологичность отопительной системы.
Современный дизайн и соответствие любому стилю и интерьеру.

Котёл снижает полезный объём топливника

Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
Низкий уровень автоматизации

Возможен только ручной контроль.
Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

Советы по обустройству системы

По своей сути подобные конструкции являются прародителями современных твердотопливных котлов. Но в отличие от них теплоотдача осуществляется не только посредством трубной разводки и системы радиаторов, но еще и от самой печи.

Плюс кирпичные печи с водяным отоплением своими руками смонтировать намного проще и дешевле, нежели установить твердотопливный котел.

Несколько слов о регистре

Металлический регистр можно без преувеличения считать сердцем всей отопительной системы. Данная конструкция устанавливается непосредственно в самой топке и отвечает за уровень нагрева теплоносителя.

Боковое расположение регистров.

Самым простым и доступным вариантом считается установка прямоугольного металлического бака непосредственно в топку. Делается такой бак из жаропрочной стали, толщиной от 3 мм и более, чаще всего из нержавейки.

Для обогрева дома в 200м² достаточно бака длинной 750 мм, шириной 500 мм и высотой 300 мм. Вывод делается сверху конструкции, обратка врезается в нижнюю часть бака.

Более функциональными считаются регистры, сваренные из нержавеющей трубы с толщиной стенки не менее 3 мм. Площадь нагрева в данном случае увеличивается в разы, отсюда и эффективность системы получается несоизмеримо выше.

Совет: на рынке сейчас не сложно найти чугунные регистры, по мнению большинства специалистов, они являются самым оптимальным вариантом. Во-первых, чугун мало подвержен коррозии, практически не прогорает и главное, данный материал считается самым лучшим аккумулятором тепла.

Регистры из нержавейки.

Во время монтажа следует обратить внимание на место расположения регистра. Чем больше будет контакт с огнем, тем выше производительность

Но вместе с тем, вне зависимости от конфигурации бака, между ним и стенками печи должен быть компенсационный зазор не менее 5 мм. В противном случае, во время нагрева металл начнет расширяться и стенки топки потрескаются.

Мембранный бак

Вмонтировать в топку регистр это только часть дела, не менее важно правильно обустроить трубную разводку. Любая отопительная система, построенная по такому принципу, должна быть оборудована расширительным или мембранным баком

Как правило, он устанавливается на трубе обратки, но это не принципиально, некоторые мастера предпочитают его монтировать в самой высокой точке системы.

Принцип работы мембранного бака.

В системе с естественной циркуляцией теплоносителя его функцию выполняет обычная металлическая емкость. Но сейчас, в большинстве случаев, хозяева предпочитают устанавливать циркуляционные насосы. В такую систему желательно монтировать настоящий мембранный бак.

Аппарат представляет собой герметичную металлическую емкость, в верхней части которой находится клапан. Через клапан нагнетается воздух, создавая избыточное давление в системе. При повышении температуры, пропорционально расширяется теплоноситель, выдавливая излишки в мембранный бак. В процессе остывания, воздух который давит на мембрану, компенсирует перепад давления в системе.

Некоторые моменты кладки печи

Как упоминалось ранее, кирпичные печи с водяным отоплением своими руками сложить можно, но если вы не уверены в своих силах все же лучше пригласить специалиста.

Хотя в любом случае, существуют общие правила, которые нарушать не желательно.

  • Все кирпичные печи ложатся из полнотелого красного кирпича. Пустотелый кирпич не желательно использовать даже для облицовки. Дело в том, что пустотелые блоки являются теплоизолятором, а в данном случае это может только навредить.
  • Если предполагается топить дровами, то топку можно сложить из обычного обожженного кирпича. Но если существует вероятность использования кокса или каменного угля высоких марок, например антрацита, то мы бы посоветовали сложить топку из специального шамотного кирпича, который идет на строительство доменных печей.
  • Не нужно экономить на толщине стенок, помимо веса самой печи, сюда еще добавится нагрузка от регистров.
  • И еще, любое каменное строение нуждается в надежном фундаменте, что касается печей, то здесь фундамент должен закладываться отдельно и ни в коем случае не контактировать с общим фундаментом дома, минимальное расстояние между ними должно составлять 50 – 100 мм.

Циркуляционный насос в системе.

На видео показаны некоторые тонкости монтажа системы.

В данном случае мы вели разговор об отоплении дома. Но не лишним будет заметить, что если в систему параллельно врезать металлическую емкость для воды, то она будет исполнять роль пассивного бойлера, в результате чего в доме еще появится горячая вода для бытовых нужд.

Устройство печи

Печь с водяным контуром отопления обогревает дом не только корпусом, но и теплой водой, проходящей по системе. В устройстве есть водонагревательный элемент, который подключается к трубопроводу. Если печь в доме есть, то для подключения водяного обогрева устанавливается специальный бак. Дровяная печь для отопления дома подключается к трубопроводу с радиаторным отоплением, если внутрь топки устанавливается теплообменник. Делается даже камин с водяным контуром.

К важным элементам печи относится змеевик или теплообменник. Элемент производится из трубы или листа стали. Стальные изделия легко очищаются от нагара.

Теплообменник монтируется к задней стенке топки. Его элементы подсоединяются к контурам подачи системы. Для данной детали применяются трубы, которые отличаются жароустойчивостью. Они должны быть бесшовными. Змеевиком называется теплообменник из трубы. Металлическая печь для дома оборудуется теплообменниками двух типов:

  1. Змеевик из трубы.
  2. Из металлических листов выполняется водяная рубашка.

Обычная печь для отопления дома состоит из следующих элементов:

  • Топка, где происходит сгорание топлива.
  • Сборник для золы.
  • Котлы, по которым дым и продукты сгорания поднимаются вверх.
  • Дымоотвод.

Виды и характеристики печи

Пространство между топкой и корпусом заполняется водой. Теплоноситель проходит через специальные патрубки. Теплообменник устанавливается в топку или в специальную емкость над топкой. При этом нагревании производится не от прямого пламени. В конструкции предусмотрено два бака. В одном предварительно нагревается теплоноситель, а в другом жидкость прогревается до ста градусов.

Рекомендуется установка печи в отдельное помещение.

  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

С точки зрения безопасности, печь разумнее устанавливать в отдельное помещение

Печки для дома бывают следующих видов:

дровяное изделие имеет стальную топку, трубки теплообменника расположены между стенками, важно правильно выбрать водяную конструкцию;
булерьян представляет собой систему, которая протапливается дровами, в нем температура поднимается при сгорании и производится конвекция воздуха;
в изделии из кирпича водяной контур применяется в качестве теплогенератора, при устройстве схемы соблюдается определенное расстояние между теплообменником и топкой;
чугунная конструкция обшивается рубашкой из стального материала, между элементами прокладываются водяные трубы.

Источником отопления печи служат дрова или брикеты. Конструкции топки зависит от типа топлива.

Дымоход представляет собой систему из каналов внутри кирпичной кладки. Дым, когда проходит по каналам отдает им свое тепло.

Дровяные отопительные печи имеют следующие технические характеристики:

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Можно ли установить регистр для отопления в существующую печь

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Оптимальный вариант — сделать водяную рубашку под форме печи (этот — для металлической с конфорками)

Место для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
