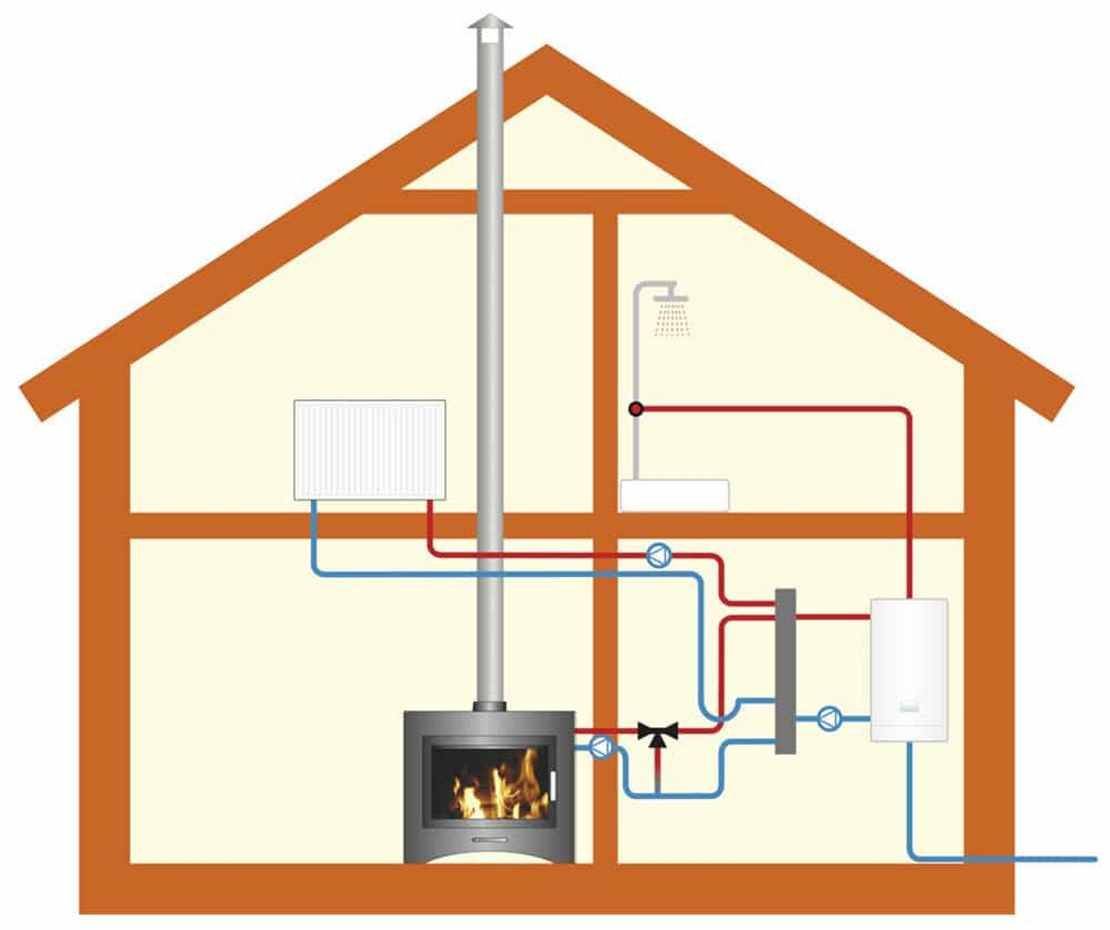

Устройство парового отопления в индивидуальном доме

При сборке системы учитывайте габариты дома, расположение и число радиаторов, а также наличие запорно-регулирующей арматуры и других элементов. Насос для парового отопления подбирают так, чтобы он обеспечивал эффективное движение теплоносителя в системе.

Составляющие паровой системы

Для сборки парового отопления понадобятся следующие составляющие элементы:

  • нагревательный прибор (котел);
  • трубы для прокладки контура;
  • отопительные приборы (радиаторы);
  • запорно-регулирующая арматура;
  • расширительный бак;
  • насосное оборудование;
  • контрольно-измерительные приборы.

Монтаж системы

После изготовления проекта и закупки необходимых комплектующих приступают к сборке системы в такой последовательности:

  1. Для начала нужно подготовить места установки оборудования. На стеновой поверхности закрепляются кронштейны под радиаторы. На них навешиваются отопительные приборы, которые должны устанавливаться под оконными проемами для формирования тепловой завесы и уменьшения теплопотерь через остекленные поверхности.
  2. После этого на бетонное основание монтируем парогенератор. На пол стелим жаростойкое покрытие. Котел лучше установить в подвале, поскольку водяной пар поднимается вверх. В случае одновременного устройства теплых полов рекомендуется применять двухконтурный котел, который устанавливается выше пола первого этажа.
  3. Расширительный бак монтируется в наивысшей точке системы. Он подключается к магистральному трубопроводу между парогенератором и отопительными приборами. Профессионалы советуют устанавливать расширительную емкость открытого типа как можно ближе к котлу.
  4. Приступаем к сборке трубопровода. Разводку начинаем вести от парогенератора. Трубы подводим к первому радиатору, выполняем его подключение, соединив необходимые входы и выходы. Последовательно подключаем все последующие радиаторы, не забывая делать уклон магистрального трубопровода (3 мм на каждый погонный метр).
  5. На обратной магистрали перед котлом устанавливаем накопительный бак для сбора конденсата. От него трубопровод с уклоном должен идти в нагревательное оборудование.
  6. Замыкаем магистральный трубопровод на котле отопления. Перед входом в нагревательное оборудование устанавливаем фильтр и циркуляционный насос. При этом участок трубы от насоса до котла должен иметь меньшее сечение, чем остальной трубопровод.
  7. На выходе из котла монтируется манометр и предохранительный клапан.
  8. На обратке контура обязательно устанавливается кран для слива/залива теплоносителя в случае ремонта системы, ее обслуживания и перерыва в отопительном сезоне.
  9. После сборки проводим проверку работоспособности отопительного контура.

Несмотря на эффективность и дешевизну парового отопления, его редко используют для обогрева жилых домов из-за опасности аварийных ситуаций, риска ожогов, а также сложности регулировки температуры в отдельном помещении.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

  • С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна. Схема парового отопления с верхней разводкой
  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м2 — 25 кВт;
  • от 200 м2 до 300 м2 — 30 кВт;
  • от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Оценка преимуществ и недостатков

Чем хороша система парового отопления? Ее относительно несложно сделать даже на базе обычной дровяной печи. Это особенно актуально в местностях, где централизованное газоснабжение отсутствует, а дрова или другое твердое топливо вполне доступны.

Пар в качестве теплоносителя значительно опережает воду. Скорость прогрева помещений у него в три раза выше. Кроме того, паровая система отопления едва ли может выйти из строя во время зимних холодов из-за отсутствия нагрева.

Если топка прогорела, вода из системы соберется в накопителе или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении промерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву труб.

Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, поскольку количество получаемой в результате тепловой энергии возрастает в несколько раз. Это немного сократит расходы на монтаж отопительной системы дома.


Декоративные решетки для радиаторов парового отопления – это не только элемент дизайна интерьера, но и средство защиты от ожогов

На этом список преимуществ паровой системы завершается, и можно переходить к ее недостаткам, которые довольно значимы:

  • высокая опасность ожогов;
  • повышенный уровень шума при работе;
  • сложности с регулировкой работы системы;
  • необходимость приобретения дорогостоящих труб и т.п.

Нормами безопасности паровое отопление не рекомендовано для жилых помещений, поскольку представляет высокую опасность для здоровья и жизни проживающих в доме людей.

Так, рабочая температура радиаторов будет очень высокой, при прикосновении к ним можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.

Обычные ПВХ трубы для такой системы не подойдут, поскольку они должны выдерживать высокое давление и температуру более 100 градусов. Эти же требования предъявляются и к остальным элементам системы. Трубы парового отопления должны быть медными или выполненными из оцинкованной стали.


Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб понадобится сварочный аппарат

В любом случае этот момент бюджетным не назовешь

Вопросам безопасности должно уделяться самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного исполнения. Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги

Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.


Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и повышенное давление в системе

Еще один недостаток отопления паром – повышенный уровень шума. Чтобы устранить эту проблему, следует правильно выполнить монтаж радиаторов. Их подвешивают на специальных антишумовых кронштейнах. Котел или печь лучше всего поставить в отдельном помещении. Кроме того, медные трубы можно поместить в толще стен, что также снизит уровень шума.

Наконец, регулировать температуру нагрева в комнатах при паровом отоплении немного затруднительно. Нельзя установить терморегулятор и просто уменьшить количество пара. Придется уменьшать количество топлива, что не всегда просто, или проветривать помещения. Перед началом работ по монтажу паровой системы отопления следует все эти моменты учесть.

Принцип работы парового котла

В первую очередь нужно понять, что называется паровым котлом. Паровой котел – это устройство, генерирующее пар. Существует два вида вырабатываемого пара – насыщенный и перегретый. Температура насыщенного составляет 100 градусов, а давление – 100 кПа. Перегретый пар разогревается вплоть до 500 градусов, а величина давления при этом может превышать 26 МПа. Насыщенный пар используется в агрегатах бытового назначения, а перегретый ввиду своих особенностей применим только на объектах промышленного масштаба.

Сырьем для создания пара является вода, которая перерабатывается в котле, работающем на любом виде топлива. Созданный пар в процессе работы преобразуется в теплоноситель, доставляющий тепловую энергию на участок его применения.

Независимо от особенностей конструкции конкретного устройства, общий принцип работы парового котла всегда остается неизменным:

  • Первым делом воду проходит этап очистки и направляется в резервуар (обычно находящийся в верхней части устройства) при помощи электрического насоса;
  • Накопленная в резервуаре вода поступает в трубы, ведущие к расположенному ниже коллектору;
  • Из коллектора вода направляется вверх, поступая в зону нагрева;
  • В трубе вода преобразуется в пар, выходящий вверх за счет разницы давлений жидкости и газа;
  • В верхней части конструкции располагается сепаратор, позволяющий отделить пар от воды и отвести излишки последней в резервуар;
  • Пар направляется в трубопровод и отправляется к потребителям;
  • В парогенераторах этап нагрева осуществляется еще раз для достижения паром необходимого состояния.

Чтобы хорошо понять, как работает паровой котел, нужно также рассмотреть особенности его конструкции, о чем речь пойдет дальше.

Монтаж парового отопления в частном доме

Перед монтажом системы нужно рассчитать площадь комнат, определить расположение радиаторов, запорно-регулировочной арматуры, фильтров и других составляющих конструкции.

Далее следует выбрать вариант разводки отопления:

  1. Верхний способ. Подразумевает монтаж паропровода выше устройства отопления. От котла опускаются трубы к батареям, а конденсатопроводные системы укладываются по полу.
  2. Нижний способ. Трубы паропровода прокладываются ниже агрегатов отопления.
  3. Смешанный вариант подразумевает укладку трубопровода чуть выше батарей, в остальном система повторяет верхний способ монтажа.

Чтобы облегчить работы по монтажу, необходимо заранее нарисовать схему обустройства с указанием всех элементов системы, длины и диаметра трубопроводов, количества радиаторов и пр.

Рассмотрим, как провести паровое отопление в частном доме своими руками:

  • Подготовить плоскости, поверхности для монтажа оборудования: усилить стены, выровнять поверхность пола. Затем монтаж креплений для радиаторов, фиксация батарей. Рекомендуется располагать радиаторы под окнами, это исключит появление сквозняков, запотевание окон и сдвинет «точку росы» за пределы оконных проемов.
  • Установить на бетонное основание парогенератор. Полы нужно застелить негорючим материалом, чтобы предупредить возможность возгорания. Котел лучше монтировать в подвале, чтобы пар поднимался вверх. При формировании теплых полов предпочтение отдается двухконтурному котлу, разделяющему работу для обогрева контура в теплых полах и системе навесных радиаторов. Парогенератор в этом случае монтируется выше поверхности пола.
  • Расширительный бак монтируется в самой высокой точке отопления. Фиксация на специальные крепежи, зона расположения в магистрали между парогенератором и батареями отопления. Специалисты советуют монтировать расширительный бак открытого типа на максимально близком расстоянии от отопительного котла.
  • Теперь монтаж трубопровода. Начальная точка соединения – парогенератор, затем труба проводится к первой отопительной конструкции, потом соединение отводов, вводов. Точно так же подключаются все последующие трубы. Соединение в магистраль проводится с наклоном в 3 мм на 1 м – это нужно для естественной циркуляции теплоносителя.
  • Каждый радиатор оснащается краном Маевского для устранения воздушных пробок, а перед парогенератором монтируется накопительный бак для сбора конденсата, откуда жидкость будет перетекать в котел для нагревания и последующей циркуляции.

Замыкается вся магистраль также на отопительном котле – получается закрытый контур. Чтобы устранить возможность засорения системы, на котел монтируется фильтр. Также на котел монтируется насос для перегонки конденсата, патрубок от котла к насосу подбирается так, чтобы диаметр патрубка был меньше диаметра остальных труб. На выходе из котла устанавливается манометр, клапан сброса излишков давления.

Остается дополнить магистраль узлом слива/залива воды, проверить систему на работоспособность, протечки и можно запускать оборудование в постоянную циркуляцию. Несмотря на простоту монтажа, необходимо тщательно выверять все параметры агрегатов и просчитывать длину трубопроводов.

Просчитывая, сколько стоит провести паровое отопление, следует брать в учет цену основных узлов, вспомогательных элементов, приборов измерения и контроля. Заказывая услугу в компании, хозяину придется выложить от 300$ при условии уже закупленного оборудования, радиаторов и прочих составляющих системы.

Основные компоненты паровой системы

Оборудование и материалы:

  • паровой генератор (котел);
  • батареи (радиаторы);
  • приборы измерения и контроля;
  • насос;
  • коллектор для аккумуляции конденсата;
  • запорно-регулирующая арматура.

При формировании системы своими руками нужно помнить, что все элементы обязаны выдерживать крайне высокую температуру нагревания. Например, для пара не подходит мембранный расширитель с максимальной температурой +85 С, нужен накопитель с пограничными показателями температуры от +100 С.

Если система оборудована от печи, то дымоход будет засоряться чаще, поэтому чистке нужно уделять более тщательное внимание. Печь с теплообменником можно использовать для приготовления пищи, но только в холодное время года

Летом, затапливая печь, хозяин получит циркуляцию теплоносителя в системе отопления, а это неудобно, неэкономично. Специалисты рекомендуют устанавливать в кухне отдельный прибор для приготовления пищи в летнее время, а печь использовать в холодные сезоны.

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

  • произвести расчет основных компонентов парового отопления своими силами;
  • обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

  • 1-я комната: 5*2,95=14,75 м2;
  • 2-я комната: 3*2,45=7,35 м2;
  • 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

1 Принцип работы

Источником тепловой энергии является котел, генерирующий пар. По мере нагревания этот пар начинает поступать в трубы, а затем превращаться в конденсат, который оседает на стенках отопительных приборов. Такой процесс приводит к выделению тепла, которого вполне хватает для обогрева окружающего пространства. Подобный способ отопления гарантирует высочайшую производительность, так как при конденсации одного килограмма пара выделяется больше 2400 кДж теплового потенциала, а при нагревании теплоносителя до 50 градусов только 110 кДж.

Движение пара по обогревательной системе осуществляется с помощью РОУ (редукционно-охладительной установки) или паровой турбины. При проникновении в отопительные приборы разогретый пар переходит в конденсирующее состояние и в жидком виде возвращается обратно. Таким образом, цикл замыкается, и процесс циркуляции повторяется.

В замкнутых установках между местом появления пара и местом его выхода выдерживается определенное давление. Его должно хватать для вытекания теплоносителя. Резервуар, собирающий пар, располагается на несколько уровней ниже отопительного прибора.

Для сравнения, в котлах открытого типа жидкость скапливается в специальных емкостях, а затем перекачивается в генератор с помощью насоса. Чтобы предотвратить сбои и другие непредвиденные обстоятельства при использовании установки, лучше отказаться от несертифицированных систем и покупать только проверенное оборудование. От этого зависит не только долговечность котла, но и его надежность и безопасность.

В настоящее время задействуется два типа разводки трубопровода:

  1. 1. Однотрубный.
  2. 2. Двухтрубный.

Первый вариант подразумевает циркуляцию пара по одной трубе, а второй — по двух. В последнем случае по одной трубе двигается пар, а по второй — конденсат. При обустройстве парового отопления дома такой вариант очень востребованный, так как он позволяет регулировать температуру нагревания с помощью специальных вентилей. Чтобы провести аналогичное действие в однотрубном варианте, придется уменьшить мощность работы котла или вообще отключить отопление. В холодную пору такой подход может привести к недостаточному обогреву пространства.
