Вытяжной зонт для кухни — устройство вентиляционных конструкций

Устройство вытяжного купола

Основа вытяжного зонта — это металлический свод с отверстием, связанным воздуховодом с вентиляционной системой. Полноценное функционирование обеспечивается специальными устройствами, такими как:

1. Жироулавливающий фильтр. Служит для очистки воздушных масс от частиц жиров и масел.
2. Искрогасящая сетка. Она необходима при работе с источниками отрытого огня.
3. Светильники. Дополнительное освещение лампами, встроенными в корпус купола.
4. Подвески. Монтажные элементы, удерживающие и распределяющие вес агрегата.
5. Турбины. Обеспечивают захват и продвижение воздушного потока через фильтры к воздуховоду.

Вытяжные зонты должны изготавливаться из материалов, обладающих хорошей коррозионной стойкостью и соответствующих современным санитарным нормам. Таким материалом является «пищевая нержавейка» — особая марка нержавеющей стали, производимая специально для оборудования пищевой промышленности и отличающаяся повышенной устойчивостью к агрессивной химической среде.

Многие вентиляционные купола из нержавейки для повышения долговечности конструируются с применением инверторной аргонодуговой сварки. Благодаря этому методу увеличивается качество сварных швов, износоустойчивость оборудования и срок эксплуатации агрегата в целом.

Устройство вытяжного зонта включает в себя наличие воздушного фильтра, который может иметь различные функциональные дополнения: искрогасящие сетки, жироулавливатели, «лабиринтные» фильтры и т.д. На устанавливаемые фильтры также распространяются санитарно-гигиенические стандарты и требования. К тому же они, как правило, имеют вполне привлекательный вид, а конструкция позволяет извлекать их для очистки или замены.

Что это такое, и как он работает

Конструкция зонтов достаточно проста. Например, в состав прямоугольного зонта входят основной корпус, ванночка для сбора жира и фильтры, выполняющие жироулавливающую функцию. Угол наклона фильтров составляет 45°.

Вентиляционный зонт для дымохода может также оснащаться дополнительными элементами: светильниками, вентиляторами, ушками соединения и др.

Устройство и принцип работы: горячий воздух, образующийся над тепловыми поверхностями и имеющий меньшую плотность, поднимается вверх, втягивается в вытяжку и попадает в трубу, где находятся специальные жироулавливающие лабиринтные фильтры. Жиры из загрязненных воздушных масс конденсируются и по специальным сливным каналам стекают в ванночку, а очищенный воздух поступает в воздуховод, имеющий круглую или прямоугольную форму, через который выводится на улицу (в режиме рециркуляции очищенный воздух возвращается обратно в помещение).

Из чего делают зонты

Зонты изготавливают из нержавеющей стали с повышенным содержанием никеля, что гарантирует их долгий срок службы и необходимую прочность. Есть вытяжки из алюминия и стекла.

Технические характеристики

Выбирая зонт на кухню, нужно ознакомиться с его техническими характеристиками. В первую очередь речь идет о его габаритных размерах. Имеет значение также материал, из которого он выполнен, его толщина и масса вытяжки.

Все необходимые характеристики, в т.ч. эффективность очистки воздуха от аэрозолей, указаны в паспорте.

Жироуловители

Жироуловители считаются одним из важнейших компонентов системы вытяжки на кухне. Они являются своеобразным барьером между плитой и воздуховодом, позволяя проходить воздуху внутрь системы, но не допуская туда гари и частиц жира. Это позволяет продлить срок службы вентиляционной системы, а также избавить ее от необходимости постоянной чистки, так как за год на стенках воздуховодов может собираться до литра жира. По своему назначению выделяют два типа жироуловителей:

• бытовые;
• промышленные.

Рассмотрим каждый тип подробнее.

Бытовые жироуловители

Бытовой жироуловитель используется в домашних кухнях, и устанавливается над плитой. Его эксплуатация помогает предотвратить частую мойку вытяжного зонта. Конечно, элемент домашней вытяжки не так функционален и эффективен как аналог на кухнях столовых, ресторанов и кафе, однако его рабочих характеристик вполне хватает для частного использования. Также он отличается от профессионального изделия:

• размером;
• материалом.

Габариты бытовых жироуловителей меньше, чем промышленных. Что касается материала, то они оснащаются тканевой или бумажной сеткой. С одной стороны, такой фильтр нельзя мыть, с другой он стоит достаточно дешево и может заменяться при необходимости на новую комплектующую деталь. Некоторые модели оснащаются металлической сеткой, которую легко очистить, погрузив в емкость с моющим средством.

Промышленные жироуловители

• трехслойном варианте;
• пятислойном исполнении.

Первый тип характеризуется толщиной в 20 миллиметров, второй в 25 мм. Материалом для промышленных жироуловителей также служит нержавеющая сталь либо сталь, покрытая цинком. Такой материал защищен от воздействия газов, агрессивных моющих средств и пагубного воздействия влаги.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

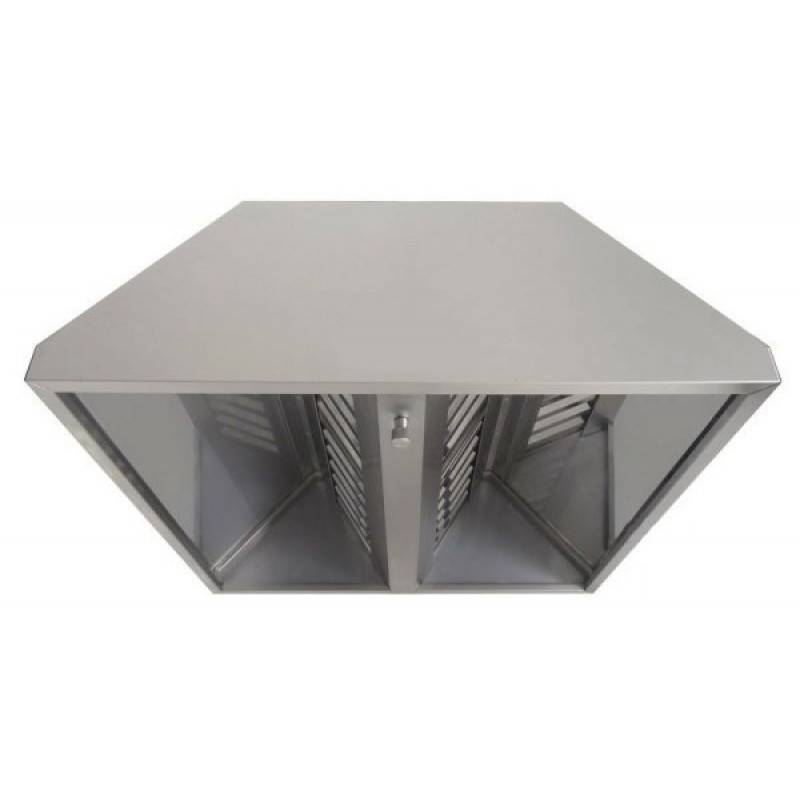

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

2 Классификация устройства

Сегодня для дымохода используются прямоугольные зонты двух типов:

1. Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
2. Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

2.1
Монтаж своими руками и особенности расчета

Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

Очень важно, чтобы стена была идеально ровной.
Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку. В самом начале необходимо под шпильки просверлить 4 идентичные отверстия. Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку

Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра.
Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра.
Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

Область применения

Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

Как рассчитать мощность

Вытяжки должны осуществлять десятикратную замену воздуха. На производстве для расчета мощности используют сложные формулы. Бытовые модели на кухне не способны десятикратно сменить воздух. Расчет мощности зонта осуществляется по параметрам плиты.

К примеру, имеется газовая плита с четырьмя конфорками. Из техпаспорта прибора берут данные. Нужно узнать мощность каждой конфорки, и все значения сложить. Допустим, получился пример: 1,9+1,9+1,0+3,5=8,3 кВт. Результат указывает на тепловую мощность газовой плиты. Можно допустить, что работать постоянно будет максимум три конфорки, но нежелательно делать запас в меньшую сторону. Мощность тепловых параметров плиты и вытяжки совпадают, значит, требуется зонт, рассчитанный на 8,3 кВт.

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал
:

Установка зонта над мангалом осуществляется разными способами:

Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

Колпаки и оголовки на трубах предназначены для следующих целей:

• закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
• защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
• не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
• выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ

При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн

Фильтры в свою очередь, разделяются на следующие типы:

• Жироулавливающие фильтры.Способствуют очистке паров от жира и различных масел. Жир в виде капель остаётся на стенках фильтра, а затем стекает в специальный резервуар.
• Фильтры с искрогасящей сеткой. Принцип работы аналогичен жироулавливающему фильтру. Особенность данного фильтра заключается в том, что его можно использовать в случаях, когда источник выделения тепла обладает открытым пламенем.

Среди жироулавливающих фильтров можно выделить такие разновидности:

• лабиринтные,
• бумажные,
• кассетные,
• волокнистые.

За фильтрами нужно ухаживать. Необходимо периодически чистить их от накопленного жира. Это позволит вытяжному зонту полноценно выполнять свою работу.

Читай подробнее в статье Вентиляционные фильтры

Принцип работы любого вытяжного зонта состоит в том, что нагретый воздух, насыщенный различными жирами, маслами и обладающий специфическим запахом, поступает в корпус зонта, затем проходит систему фильтров и далее попадает в воздуховод. Таким образом, происходит очистка воздуха и регулировка температуры в помещении. А вентилятор помогает процессу попадания загрязненного и горячего воздуха в фильтры. Его рекомендуют устанавливать в вентиляционный вытяжной зонт для наиболее эффективного протекания очистки воздуха в помещении, хотя это и необязательно.

Для оптимальной работы системы при проектировании и расчёте вытяжного вентиляционного зонта следует учесть одно простое правило: габариты вытяжного зонта с каждой из сторон обязаны превышать размеры источника тепловыделения на 100 мм. Не стоит забывать о скорости воздуха и сопротивлении зонта

Важно, какой выбирается тип фильтра. Если вы решили использовать, например, лабиринтный фильтр, то из-за его извилистой структуры капли жира, проходящие через него, врезаются в фильтр и застревают в нём

Говоря о сопротивлении вытяжного зонта, можно отметить и падение скорости воздуха во время прохождения фильтров. Значение скорости проходящего воздуха должно быть равно 0.8–1.5 м/с. Это необходимо для того, чтобы масляные и жирные частицы не попали в воздуховод. Если значение сопротивления воздуха понизится или повысится, то эффективность работы зонта значительно уменьшится, что повлияет на микроклимат в помещении, работу техники и самочувствие людей. Не стоит забывать и о температурном значении, которое не должно превышать 100 ⁰С. Иначе из-за проникающего жира воздуховод может засориться.

Одна из наиболее важных характеристик – это расход воздуха. При проектировании необходимо учитывать установку вентиляционного зонта. Значение этого параметра заключается в том, какое количество воздуха за единицу времени вытяжной зонт может очистить от жира и вывести наружу. При низком расходе воздух в помещении не будет очищаться должным образом. Если значение расхода воздуха будут превосходить нормы, то помещение будет отлично вентилироваться, но при этом количество затраченной электроэнергии будут завышено.

Для расчёта вытяжного зонта не стоит забывать о габаритных размерах вентилируемого помещения, а также присутствуют ли другие виды вентиляции. Конечно, нужно помнить о мощности устройств, выделяющих тепло, и режиме, в котором эксплуатируется оборудование.

Получить бесплатную консультацию инженера по вентиляционным зонтам

Получить!

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.
