Обогреватель своими руками — как сделать самодельный прибор

Виды обогревателей

Домашнему умельцу, желающему обзавестись самодельной «грелкой», можно предложить на выбор несколько вариантов:

Масляный

Представляет собой емкость, оснащенную трубчатым электронагревателем (ТЭН) и заполненную маслом.

Главным элементом ТЭНа является спираль из нихрома или другого материала с высоким электросопротивлением, которая при пропускании через нее электрического тока начинает греться. Спираль помещена в медную трубку, заполненную песком.

Масло отводит тепло от ТЭНа, распределяет его по поверхности корпуса и вдобавок служит теплоаккумулятором (после отключения электричества прибор некоторое время продолжает греть окружающий воздух).

Парокапельный

По своему устройству парокапельный обогреватель очень похож на масляный, только в качестве среды, распределяющей тепло, используется водяной пар. Он образуется из небольшого количества воды, которое заливается в корпус.

Такое решение дает два существенных преимущества:

1. При замерзании парокапельный обогреватель не лопнет, так как вода занимает лишь незначительную часть его объема.
2. Пар является чрезвычайно емким теплоаккумулятором. Точнее, не столько пар, сколько процесс испарения: именно при переходе из жидкого состояния в газообразное вода накапливает большой объем тепловой энергии, который возвращается при конденсации пара на стенках обогревателя.

Отдав тепло корпусу прибора, сконденсированный пар в виде воды стекает в нижнюю часть, где установлен ТЭН. Мощность ТЭНа и объем воды подбирается таким образом, чтобы разрыв обогревателя давлением пара был исключен.

Благодаря тому, что корпус прибора герметично закрыт, его стенки изнутри от высокой влажности не ржавеют.

Свечной

Пламя свечи, как известно, выделяет не только свет, но и некоторое количество тепла.

Только оно обычно улетучивается под потолок в виде конвективных потоков воздуха и там «размазывается» по всей площади помещения.

Почему бы не установить над свечой «ловушку» для тепла? О том, что она из себя представляет, мы расскажем в следующем разделе.

Инфракрасный (ИК)

Любое вещество с отличной от абсолютного нуля температурой излучает «тепловые» электромагнитные волны, которые называются инфракрасными.

Интенсивность этого излучения находится в прямой зависимости от температуры вещества. Водяные и масляные радиаторы также распространяют ИК-волны, но в очень малом количестве, поскольку их поверхность является относительно холодной.

Чтобы превратить металлический предмет в ИК-излучатель, достаточно нагреть его до температуры красного свечения. Если же использовать особые материалы, например, графит, то достаточно ощутимых «тепловых» волн можно будет добиться и при сравнительно низких температурах.

Знание этих тонкостей поможет нам изготовить своими руками ИК-обогреватель, который будет отдавать нам тепло напрямую, то есть без участия воздуха в качестве посредника.

Другие виды

Поскольку электричество есть не везде, имеют право на жизнь конструкции, работающие на газу или твердом топливе. К последним можно отнести буржуйки.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

1. Нельзя использовать неисправные электроприборы.
2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Простой самодельный панельный обогреватель: схема сборки, фото изготовления.

С наступлением холодов тема отопления жилых помещений

становится актуальной, и многие задаются вопросом, как дополнительно обогреть, жилую комнату, рабочее помещение, дачу или гараж с помощью обогревателя. В этой статье мы рассмотрим, как сделать простой, дешёвый и в то же время безопасный электрообогреватель.

Сечение и длину проволоки нужно выбрать исходя из требуемой мощности обогревателя, можно воспользоваться предоставленной таблицей.

Для расчёта длины проволоки можно воспользоваться таблицей.

Ещё понадобятся материалы:

• Эпоксидный клей.
• Болты, шайбы, гайки – по 2 шт.
• Провод и вилка.

Электрическая схема самодельного обогревателя.

Приступаем к изготовлению обогревателя.

Каждый лист стеклотекстолита нужно с одной стороны зачистить шлифовальной машинкой, это будет внутренняя сторона обогревателя.

Берём один лист стеклотекстолита, на нём будем укладывать нихромовую проволоку. В зависимости от размеров листа нужно рассчитать количество витков проволоки, при этом следует учитывать отступ от всех краёв листа в 20 – 30 мм. Оптимальное расстояние между витками 10 – 15 мм.

Например: если у нас длина листа стеклотекстолита чуть более метра, то для укладки 24 метров проволоки понадобится сделать примерно 24 витка.

Для удобства пред укладкой проволоки желательно на листе расчертить рамку под витки.

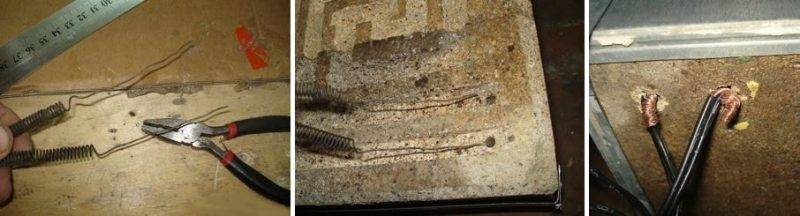

Теперь нужно уложить проволоку витками вдоль рамки, зафиксировать витки можно бумажными полосками и клеем «Монолит».

В месте выхода проволоки нужно просверлить два отверстия в стеклотекстолите сделать клеммы и соединить шнур с вилкой.

Проверяем целостности цепи прибором.

Теперь нужно приклеить второй лист стеклотекстолита к первому с помощью эпоксидного клея. Эпоксидный клей наносится вдоль краёв листа и между витками проволоки.

Листы склеиваем между собой, чтобы листы равномерно склеились их нужно уложить на ровную поверхность, сверху прижать листом ДСП или фанеры и придавить грузом. Через сутки листы прочно склеятся между собой, и обогреватель будет готов.

Самодельный обогреватель можно повесить на стену, и он не будет занимать место в помещении.

Сам по себе обогреватель безопасен, так как нагревательный элемент спрятан в стеклотекстолите, а это изоляционный материал, но всё же нужно соблюдать меры безопасности и не оставлять обогреватель без присмотра.

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Идея №5 – Автомобильная электропечь

Ну и последний вариант самодельного обогревателя – устройство, работающее от 12 Вольт от бортовой сети автомобиля, которое можно использовать для обогрева салона собственного авто. Для сборки Вам нужны будут следующие материалы:

• корпус от старого блока питания от компьютера;
• нихромовая проволока;
• остатки от напольной керамической плитки;
• крепежные детали: болты, уголки, пластины.

Самому сделать электрический обогреватель для машины не так уж и сложно. Процесс сборки рекомендуется просмотреть на мастер-классе в фото примерах:

Недостаток такого обогревателя – повышенная опасность возгорания в машине, т.к. нихромовая проволока практически не защищена. Помимо этого нужно правильно рассчитать мощность устройства, чтобы не вывести из строя проводку автомобиля. В этом вам поможет закон Ома.

Вот и все идеи по сборке самодельного электрообогревателя. Как Вы видите, простой электрический прибор можно запросто изготовить из различных подручных материалов, было бы желание. Если Вам понравились мастер-классы, поделитесь записью с друзьями, чтобы и они знали, как сделать обогреватель своими руками для дома, гаража либо машины!

Будет интересно прочитать:

• Как сделать электрический подогрев стен
• Как получить профессию электрик
• Тепловентилятор не греет – как починить

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

• Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
• Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
• Эпоксидный клей.
• Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

• Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
• На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
• Пластиковые листы соединяем между собой при помощи эпоксидного клея.
• Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
• С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
• Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
• Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Схема устройства будущего обогревательного устройства

Принцип действия и особенности конструкции

Основные узлы водяных калориферов

Водяные калориферы устанавливаются на участках с хорошо отлаженной системой теплоснабжения. Высокая эффективность и простота проектного решения гарантируют быстрый нагрев воздуха до температур +70–100 °С. Такие приборы востребованы на следующих гражданских объектах:

• ангары и спортивные залы;
• торговые центры и супермаркеты;
• тепличные конструкции и складские помещения, а также крупные павильоны.

К этой же категории относится большинство помещений значительного объема, нуждающихся в дополнительном обогреве.

Понять принцип действия устройства проще всего, если представить обычный ТЭН. Калорифер точно так же нагревает окружающую среду, но вместо электрической спирали в нем используется набор металлических трубок с циркулирующим по ним горячим теплоносителем.

Процесс обогрева:

1. Нагретая вода от отопительной системы поступает в теплообменник, набранный из медных, стальных или биметаллических трубок.
2. Благодаря этому они нагревают воздушные потоки, проходящие через прибор.
3. Встроенный в систему вентилятор разгоняет нагретый воздух по окружающему пространству.

Типовая схема водяного калорифера – объединение теплообменника, встроенного вентилятора и простейшего конвектора. При правильно подобранной обвязке он подойдет для коттеджей с отлаженной системой вентилирования воздуха.

Требования к устройству

Переносное устройство, предназначенное для обогрева маленького помещения, довольно функционально по своей области применения.

Схема и общий вид электрического обогревателя для гаража.

Его можно использовать для обогрева гаража или чтобы поддерживать тепло палатки во время походов в холодное время года. Кроме того, устройство, созданное своими руками, подойдет для дачников и огородников, являясь полезным приобретением для создания комфортных условий выращивания растений в теплицах, особенно учитывая наши климатические условия с неожиданными перепадами температур.

Те, кто желает своими руками сконструировать обогреватель, не всегда возьмутся за данную работу, особенно если дело касается приобретения дорогих материалов для создания агрегата. Поэтому обогреватель должен быть выгодным и отвечать таким требованиям, как хорошая продуктивность, безопасность при использовании, особенно в условиях туристической палатки и гаража, где имеются горючие вещества, удобность, компактность и небольшое потребление энергии. Так как сделать обогреватель самостоятельно?

Большинство самодельных устройств во многом копируют механизм заводских вариантов. Исходя из этого, самодельный обогреватель для гаража или палатки можно сделать, опираясь на одну важную деталь — термопленку. Тепло, создаваемое ей, не будет направлено на нагревание воздуха. Вырабатываемое тепло будет направлено на сами предметы гаража, от которых тепловая энергия передается далее, в окружающую среду. Таким образом, обогреватель, созданный своими руками, не будет работать в холостом режиме, так как выработанное тепло передается на рядом находящиеся предметы. Лишь небольшая часть энергии расходуется при передаче тепла через воздух. Поэтому самодельный обогреватель для гаража обойдется недорого, так как он будет потреблять малое количество энергии, а отдавать максимум. Что необходимо для создания обогревателя?

Для изготовления обогревателя вам понадобятся материалы и инструменты: 2 прямоугольных стекла, парафиновая свеча, фольга, герметик, кабель, эпоксидка, паяльник.

Материалы и компоненты для изготовления обогревателя своими руками могут найтись даже дома, поэтому, чтобы сделать обогреватель для гаража, не потребуется много времени. Но в дальнейшем может понадобиться мультиметр, чтобы сделать диагностику устройства на предмет работоспособности, поэтому его стоит либо приобрести, либо позаимствовать у друзей, если таковой у них имеется в наличии.

Список необходимых компонентов:

1. Два куска стекла прямоугольной формы, которые должны иметь одинаковые размеры. Необходимая площадь для каждого из них составляет 20-25 кв. см.
2. Свеча из парафина.
3. Кусок алюминиевой фольги.
4. Герметик.
5. Двужильный силовой кабель, имеющий при себе вилку.
6. Ножницы, которые потребуются для нарезания фольги.
7. Эпоксидный клей.
8. Паяльник.

Кроме того, не лишним будет запастись ватными тампонами, которые могут пригодиться для удаления сажи, и тряпочкой для очищения стекла.

Обзор обогревателей для гаража

Нагревательные приборы для гаража классифицируются по виду используемого топлива и разделяются по группам:

1. Устройства, работающие на твердом топливе.
2. Обогреватели для гаража газовые.
3. Электрооборудование.

Устройства, работающие на твердом топливе

Это отопительные приборы по типу всем известных печей-буржуек и дорогих современных печей. Недостатком старинных конструкций является их несоответствие стандартам безопасности, сложность при при установке, необходимость монтажа трубы для вытяжки, прочистки дымохода.

Они требуют постоянного контроля, ведь нужно постоянно добавлять топливо. Преимуществом таких отопителей является экономичность, так как можно использовать любой вид топлива: опилки, древесные отходы, дрова, уголь.

Недостаток — высокая стоимость материалов и монтажа оборудования, так как предусматривается выполнять хорошим специалистам. Необходимы расходы на газоотвод и хорошую вентиляцию.

Электроконвектор — современное решение в обогреве гаража. Используются различные виды нагревательных элементов: диэлектрическая пластина или спиральная конструкция. Они эффективно обеспечивают нагрев помещения, не высушивают воздух, отлично подходят к помещениям с большой влажностью.

Обогреватели для гаража газовые

К ним относятся устройства, использующие сжиженный газ. Они популярны, так как общеизвестно, что магистральный газ к гаражам не подводят и отлично подходят для временного отопления помещения. Их преимущества:

• компактность;
• малые затраты времени на обогрев помещения;
• отсутствие затрат на электроэнергию;
• небольшие затраты при эксплуатации.

Электрооборудование

Электрооборудование практичное решение обогрева гаража. Эти изделия подразделяются на различные виды.

Инфракрасным обогревателям принадлежит особое место в обогреве помещений. Излучение нагревает предметы, от них согревается воздух. Источник энергии — нагреваемое газом или электричеством стеклокерамика, кварцевое стекло. Все устройства классифицируются по типу электрических ИК приборов, а также газовые инфракрасные обогреватели.

Преимущество состоит в быстром нагреве помещения, которое в три раза превышает показатели обычных нагревательных приборов. Недостатки — в поверхностном нагреве кузова автомобиля, а безвредность такого излучения на автомобиль пока изучено недостаточно. Кроме всего, имеются ограничения:

• стационарные обогреватели инфракрасного излучения нежелательно применять при повышенной влажности помещений;
• запрещено устанавливать вблизи легковоспламеняющихся, взрывоопасных веществ;

Широко применяются масляные электрорадиаторы. Это недорогие, легкие, компактные приборы. Недостаток — потребление значительного количества электроэнергии, долгий прогрев помещения.

Тепловая портативная пушка с ТЭНом для нагревательного элемента быстро нагревает помещение, обеспечивает вентиляцию, быстро просушивает помещение. С помощью умелых рук легко можно сделать обогреватель для гаража при помощи ТЭНа и запасных частей от старых автомобилей.

Выбираем место под установку калорифера

При проектировании системы отопления и сборке калорифера нужно учитывать следующие моменты:

большую роль играет место расположения калорифера;
не менее важно и положение агрегата в пространстве;
система подачи и отвода воздуха должна быть единой, без прерываний.

Другие важные нюансы, которые нужно учитывать при монтаже водяного калорифера:

• до начала монтажа нужно проверить все элементы на отсутствие дефектов и повреждений, т.к. они могут значительно снизить КПД агрегата;
• устанавливать заслонку и прочие элементы системы следует пропорционально габаритам нагревателя;
• монтаж должен производиться при температуре выше 0 градусов.

Как работает инфракрасный обогреватель

В отличие от других типов обогревателей, ИК не греет воздух в помещении. Он работает по принципу нашего светила: разогревает предметы, которые попадаются на пути движения инфракрасного излучения. А разогретые поверхности делятся теплом с окружающим воздухом.

Схема обогрева дома разными способами

Инфракрасный обогреватель состоит из двух основных элементов:

• нагревательного элемента-излучателя;
• отражателя (рефлектора).

Оба эти элемента собираются в термостойком корпусе.

Для изготовления рефлектора используется алюминий или полированная сталь. Задача отражателя – сформировать поток излучения и направить его в нужную зону.

В качестве нагревательного элемента (излучателя) используются лампы:

• галогенные;
• карбоновые и кварцевые.

Обогреватели с галогенными лампами стоят дешевле, чем с карбоновыми или кварцевыми. Но у них есть один недостаток, который не способствует использованию прибора в жилых помещениях: их работа сопровождается свечением лампы. Согласитесь, что такой обогреватель в спальне не поставишь, да и в детской тоже. Хотя, на балконах и лоджиях, если они не объединены с основным помещением, можно.

В отличие от галогенных, карбоновые и кварцевые лампы света не дают (но их цена выше). Собственно, это их единственное отличие от галогенных ламп. Некоторые продавцы утверждают, что карбон и кварц кроме обогрева помещения еще и оздоравливает жильцов. Не стоит воспринимать такие заявления всерьез: медики однозначно заявляют, что инфракрасный обогреватель никакого влияния на здоровье человека не оказывают.

Кроме излучателя и рефлектора, в конструкции нагревателя присутствуют датчик пожароопасности и термостаты. Первые автоматически отключают обогреватель при его перегреве или опрокидывании, вторые – служат для поддержания заданной температуры.

А вы знаете, что инфракрасное излучение также широко используется в системе «Теплый пол»? Про инфракрасный теплый пол на балконе и о том, как самостоятельно провести его монтаж, читайте на нашем сайте.

О преимуществах использования на окнах энергосберегающих пленок вы узнаете из этой статьи. Как их клеить правильно для достижения максимального эффекта.

Система отопления с водяным теплоносителем

Принцип работы любого водяного контура основан на передаче тепловой энергии от котла или печи к радиаторам отопления. Жидкость перемещается при помощи насоса или конвекционным способом.

Она состоит из таких элементов:

• теплообменник для нагрева воды;
• магистральные трубы;
• циркуляционные насосы;
• металлические батареи или регистры;
• расширительный бак;
• клапан давления, краны слива и фильтр.

В качестве теплоносителя используют умягченную воду или антифризы на основе этиленгликоля.

Как сделать быстро и дешево?

Сделать своими руками водяную систему отопления для гаража несложно. Для этого потребуется рассчитать требуемую мощность батарей для гаража и теплоотдачу нагревательного элемента. Для водогрейной установки используют:

• электрические ТЭНы;
• электрокотел или твердотопливный котел;
• буржуйку с теплообменником в топке;
• печь на отработанном масле;
• экономайзер на дымоходе печи.

Фото 1. Печь на отработанном масле хорошо подходит для водяной системы отопления гаража.

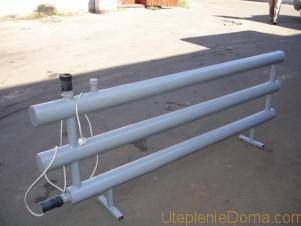

Простейший электрический котел для гаража легко, дешево и быстро изготовить из трубы диаметром 100–150 мм, поставленной вертикально. Внутрь устанавливают ТЭН и два патрубка для воды.

Выбрав место для котла или печи в гараже, приступают к прокладке труб к радиаторам. Трубы лучше взять из полипропилена (металлопластика) — они не ржавеют, просты в установке и соединении. Батареи отопления в гараже размещают на стенах, оставив небольшой зазор для циркуляции воздуха. В самой верхней точке врезают клапан для стравливания воздуха.

Одноконтурная система будет работать без дополнительного насоса, за счет тепловой конвекции. Более сложная схема потребует циркуляционного насоса. Расширительный бачок не даст попасть воздуху в систему при падении уровня жидкости по причине естественного испарения.

Внимание! В гараже не рекомендуется применять открытые системы с антифризом из-за вредных испарений этиленгликоля

Преимущества и недостатки

Плюсы водяного обогрева гаража:

• комфортная постоянная температура;
• долго сохраняет тепло после выключения;
• отсутствие золы, пыли и грязи;
• удобство использования и возможность автоматического включения;
• применение антифриза делает систему круглогодичной.

Минусы:

• вода замерзает зимой и разрушает трубы и радиаторы;
• вероятность протечки;
• сложность установки и герметизации контура;

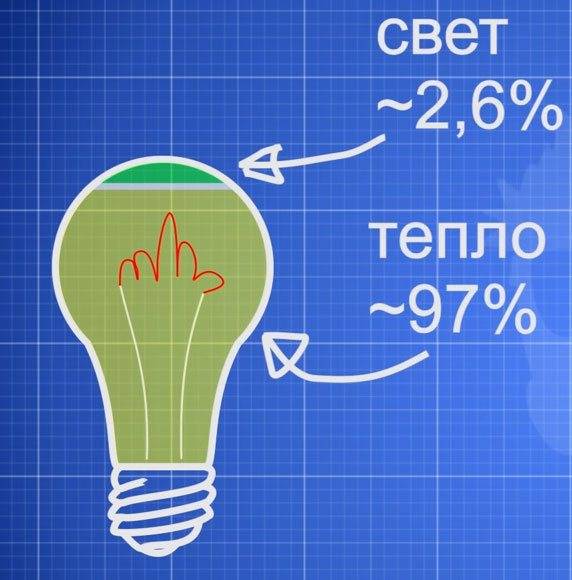

Сколько света и тепла дает лампочка

Поэтому рассмотрим еще одну более рабочую и долговечную конструкцию, собранную на основе простых ламп накаливания.

Обычная лампочка с нитью накала, это самый доступный источник не только света, но и тепла. Из всего ее спектра излучения мы видим только малую часть.

Все остальное прячется от нас в инфракрасной области.

Как эффективный источник света с ее КПД в 3%, лампочка никуда не годится.

А вот если ее рассматривать с точки зрения тепла, то тут КПД уже приближается к 100%.

Как поднять КПД по свету? Например, можно повысить напряжение.

Однако одновременно с этим, резко упадет ее срок жизни. Она у вас проживет буквально несколько часов.

А вот если проделать все наоборот, то есть понизить U=220В в два раза, это резко снизит светоотдачу в пять раз. Но при этом почти вся полезная энергия будет уходить в ИК спектр.

Он конечно не увеличится, и общий его уровень упадет от первоначальных значений. Однако уровень видимого спектра упадет еще больше. Тут весь смысл и заключается в том, чтобы ваша сборка в первую очередь грела, а не светила.

Самый главный и жирный плюс от этого – увеличение срока жизни лампы почти до 1млн. часов (более ста лет).

То есть, один раз купили, и можете пользоваться до конца своей жизни! Каким же образом без всяких регулирующих аппаратов, наподобие ЛАТР, в домашних условиях снизить напряжение?

Как самому сделать масляный обогреватель?

Прежде чем проектировать и изготавливать масляный обогреватель своими руками, неплохо бы ознакомиться с заложенными в основу его работы принципами и разобраться с тем, что представляет собой промышленный вариант. Какие механизмы и процессы скрываются внутри корпуса этого прибора?

Схема масляного обогревателя проста, она включает:

• ТЭН (один или несколько);
• масло;
• устройства управления и автоматики.

Работает система так: ТЭН прогревает масло вокруг себя, вследствие чего в объеме начинается конвекционное движение потоков. Циркулируя, таким образом, жидкость перераспределяет тепло внутри герметичного металлического корпуса равномерно. В результате этого процесса, последний, через свои поверхности отдает тепло в окружающее пространство.

В цепи питания ТЭНа обычно предусмотрен реостат, обеспечивающий плавную настройку мощности. Вместо него изделие может быть оборудовано дискретными переключателями. Из средств автоматики, как правило, присутствует термостат, иногда датчик опрокидывания. В передовых моделях можно встретить дополнительно цифровую панель управления с индикаторным табло и программатором, дистанционный пульт контроля и управления и т. п.

Основной вариант размещения масляного обогревателя – напольный. Зачастую для придания его массивной конструкции большей подвижности рама оснащается колесами. Возможна также установка на стену, для чего в комплектность некоторых моделей наряду с напольными подставками включают кронштейны и другие соответствующие элементы крепления.

Оригинальным решением является недавно изобретенный плинтусный вариант – разновидность настенного, имеющая отраженную в названии конструкцию (узкую и длинную) и предназначенная для применения в санузлах и прочих помещениях, где ограниченность пространства не позволяет разместить стандартный масляный прибор.

Схема самодельного масляного обогревателя

Чтобы изготовленный своими руками обогреватель приносил такую же пользу, как промышленный прототип, следует отметить особенности конструкции, которые потребуется в достаточной степени соблюсти:

• Прочный и герметичный корпус, устойчивый к механическим воздействиям, полностью исключающий утечку жидкости;
• Использование масла в качестве наполнителя. Оно выступает посредником между ТЭНом, разогреваемым до нескольких сот градусов, и поверхностями корпуса. Это предохраняет нагревательный элемент от коррозии, накипи, самовыгорания и сжигания воздуха. И, в конечном итоге, с учетом немалого внутреннего объема, обеспечивает пожаробезопасную температуру поверхности корпуса (несколько десятков градусов);
• Существенная инерционность протекающих в изделии процессов, дополненная работой термостата, обеспечивает эффективное использование масляного прибора и добавочную экономию электроэнергии.

Остается выяснить, как можно сделать подобный обогреватель своими руками.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

• проволока из меди (d=1,5 мм, l=40 мм);
• небольшое полотно медной фольги;
• проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
• жестяная трубка;
• силикатная клеящая смесь или жидкое стекло;
• тальк;
• рукоятка из термостойкого материала;
• электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

• источник тепловой энергии (подойдет газовая или электрическая плита);
• слесарные инструменты (пассатижи, напильник, пинцет);
• деревянный или пластмассовый шпатель небольшого размера;
• ветошь для удаления с прибора изолирующей смеси.

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

• старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
• ТЭН;
• трансформаторное масло;
• терморегулятор;
• двужильный шнур с вилкой на конце;
• помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

• огнеупорный (шамотный) кирпич – 2 шт.;
• нихромовая спираль – 1,2-1,5 м;
• стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
• малая болгарка с дисками: по камню и отрезной по металлу;
• дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
• узкое зубило с молотком;
• заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм. Доработка зубилом угловых участков борозды

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

• электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45о;
• вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.
