Обогрев водопровода: лучшие варианты обогрева + разбор технических особенностей

Стоит ли устанавливать терморегулятор

В наше время вопросы экономии средств семейного бюджета выходят на первый план, поэтому переплачивать никто не будет, а это означает, что без терморегулятора работа системы подогрева водопроводных труб окажется неэффективной и затратной. Терморегулятор включает систему при температуре +3 градуса и выключает ее при температуре +13 градусов.

При подаче воды из скважины, ее температура не достигнет значения +13 градусов, поэтому система будет работать круглый год. В летний период обогрев можно взять и отключить, а вот весной и осенью, когда сохраняется большая вероятность заморозков, этого не сделаешь.

Как ни крути, а в любом случае терморегулятор просто необходим. Если на нем выставить температуру отключения порядка +5 градусов, то за электрическую энергию придется платить мизер. Кроме этого, заметно увеличивается долговечность системы обогрева, поскольку кабеля имеют определенный рабочий ресурс. Чем меньше они будут работать, тем более на максимуме, тем на дольше их хватит.


Греющий кабель для водопровода — схема подключения к терморегулятору

Естественно, что в таком случае придется правильно расположить датчик температуры. Он должен плотно прилегать к трубе, но при этом его следует надежно изолировать от самого нагревательного элемента.

Как правило, терморегулятор устанавливается в помещении. Подключается устройство к домовому электрощитку посредством защитного автомата, ампер на 6 и УЗО, с током утечки не больше 30 мА.

Греющий кабель подключается к определенным клеммам, расположенным на корпусе терморегулятора. Если включено несколько кабелей, то их подключают параллельно. Датчик температуры подключается на другие контакты. Как правило, на корпусе прибора имеется соответствующая маркировка, а в паспорте имеется схема подключения, поэтому разобраться совсем не сложно. Если на приборе маркировки нет, то такое изделие лучше не покупать, поскольку оно не соответствует всем требованиям. Скорее всего, что его изготовили не законно.

Как смонтировать саморегулирующийся греющий кабель внутрь водопроводной трубы

Подключение греющего кабеля

Механическое утепление

Теплоизоляция трубопровода выполняется с применением специальных материалов, в которые трубу укутывают, как в оболочку. К оболочке предъявляют следующие требования:

  • низкие показатели теплопроводности;
  • длительный срок службы, подразумевающий:
    • устойчивость к деформации;
    • невосприимчивость воздействия агрессивных сред.

Виды утеплителей

Наряду с традиционными минеральной и стекловатой производители предлагают более современные, но и более дорогие альтернативные материалы — термокраска, напыляемый полиуретан, рукава из вспененного полиэтилена и каучука, пенопласт и пенополистирол.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Критерии выбора мощности и длины кабеля

Нагревательные элементы различаются мощностью. Это крайне важный параметр, от которого зависит, насколько хорошо будет прогреваться поверхность трубопровода.

При выборе кабеля учитывают:

  • глубину закладки коммуникаций;
  • длину трубопровода;
  • материал и толщину стенок труб;
  • технические характеристики дополнительного утеплителя;
  • сечение труб.

Правила расчета

Кабель должен компенсировать потери тепла вдоль трубы. Погонная мощность устройства просчитывается с учетом диаметра и длины обогреваемого объекта, температуры внешней среды и т.д.

Можно использовать формулу расчета тепловых потерь:

Q = 2п*k*L*(T вн. — T нар.)/ln(D/d),

где:

  • Q — тепловые потери, измеряемые в Вт;
  • п — неизменное число 3,14;
  • k — коэффициент тепловой проводимости изоляции, составляющий 0,04 Вт/кв.м;
  • T вн. — тепловые показатели жидкости, проходящей по трубе;
  • T нар. — температурные данные грунта и внешней среды;
  • L — протяженность трубы в метрах;
  • D — поперечник трубопровода совместно с изоляцией в миллиметрах (мм);
  • d — внутренний диаметр трубы в мм.

Стекловата, минеральная вата и пенополистерол

Данный вид производится из отходов стекольной промышленности. Материал обладает соответствующими свойствами и чаще всего применяется для утепления водоснабжения на улице из пластика.

При этом он стоит сравнительно недорого и может закупаться прямо рулонами. Как утеплить водопровод стекловатой? Для этого водопровод, (та часть, что находится в земле) обматывается, а потом все это закрепляется мягкой тонкой проволокой или строительным скотчем.

Можно считать, что теплоизоляция водоснабжения на улице осуществилось, однако данный вид теплоизоляции требует использование дополнительного метода гидроизоляции (покрытие рубероидом), что увеличивает цену работы из-за наличия второго слоя.

Также работая со стекловатой нужно использовать спецодежду, рукавицы и маску. Волокно данного утеплителя очень тонкое, поэтому без труда может проникнуть под кожу или в дыхательные пути.

Их еще в строительных кругах называют «скорлупой». Они легко обрезаются при помощи обычного ножа.

Данные цилиндры зачастую дополнительно покрываются алюминиевой фольгой снаружи, что обеспечит дополнительную защиту от повреждений механического характера во время эксплуатации.

Используя фольгированную скорлупу можно быстро решить вопрос как утеплять водопровод над землей и предотвратить потери тепла.

Если разговор идет о трубах холодного водоснабжения, то в этом случае можно применять скорлупу из пенополистирола, но нужно учитывать, что данный материал горюч, поэтому его нельзя использовать как изоляционный материал в системах горячего водоснабжения.

Перед тем как утеплить водопровод на улице и выбрать подходящий материал, обратите внимание на то, что минеральная вата состоит из мелких ворсинок, которые при работе разлетаются и могут попадать в дыхательные пути, вызывая при этом аллергические реакции и раздражения

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Что такое активные меры?

Первое, что стоит сделать – при монтаже предусмотреть особое легкоразъёмное соединение трубы. Такие соединения должны быть на выходе из скважины и на участке, где водоснабжение вводится в дом. Это позволит быстро удалять пробки изо льда, достаточно разобрать часть трубопровода.

Сегодня обогрев чаще всего осуществляется с помощью специального кабеля. Он протягивается вдоль трубы, при этом зимой его мощности должно хватать, чтобы восстановить водоснабжение. Для этого при выборе такого кабеля необходимо учесть климатические условия региона, в котором он будет монтироваться.

Чтобы сделать обогрев трубы, нет необходимости в покупке дорогого двухжильного аналога. Если зимой перепады температур небольшие, то достаточно обычного одножильного аналога. Можно купить кабель, предназначенный для подогрева полов. Стоит совсем недорого.

Есть один минус: такой обогрев следует включать не более чем на 10 минут, иначе элемент сгорит. Если этого времени мало, то повторить процедуру следует чуть позже (через полчаса). Не стоит обогревать трубу всё время. Она не замерзает быстро, а при постоянно включенном кабеле очень много тратится электроэнергии. Крепление его осуществляется посредством специальных хомутов. В отдельных случаях домовладельцы используют скотч.

Если в системе используются специальные насосы, то рекомендуется сделать маленькое отверстие в трубе. Диаметр его не более 3 мм. Располагаться оно должно в 5 см. от насоса. Тогда вода постоянно течёт, потому она не замерзает. Конечно, если используется насосная станция, такой подход неприемлем. При сильных морозах, следует периодически включать воду. Хотя бы раз в три часа. Тогда не придётся постоянно прогревать систему кабелем. Это потребуется лишь утром, после сна.

Какие бывают системы отопления

Вначале немного классификации систем отопления, так как от их типа зависит связь с горячим водоснабжением и некоторые особенности конструкции.

Они делятся по типу топлива или энергоресурсов:

  1. отопление на твердом топливе: сжигающее уголь, древесину, торф или горючие сланцы и. п.;
  2. отопление на жидком топливе использующее  мазут, соляру, нефть или их отходы;
  3. отопление со сжиганием природного или сжиженного газа;
  4. электроотопление — о нем в конце раздела несколько подробнее.
  • Автономная — котел или несколько котлов обслуживают только один дом.
  • Централизованная система отопления и горячего водоснабжения— одна котельная или ТЭЦ (теплоэлектроцентраль) обогревает группу строений вплоть до целых городских районов или небольших (и даже больших, в отдельных случаях) городов.

Особенности электроотопления

Электроконвектор

Почти все типы отопления работают по следующему принципу:

  1. Теплогенератор — чаще всего котел, нагревает теплоноситель (специально подготовленную воду).
  2. Вода распределяется между потребителями и с помощью радиаторов, конвекторов или других тепловых приборов нагревает воздух в помещениях.

В случае с электроотоплением воду тоже может нагревать электрокотел. Тогда такая система ничем (за исключением котла) не отличается от обычных.

Но чаще используют более простой и экономически выгодный вариант: подключают электроэнергию к каждому нагревательному прибору. В этом случае отпадает потребность в трубах, котлах и т. д., а КПД системы повышается, так как отпадают потери при нагреве теплоносителя и его транспортировке.

Теперь, от простого сложному. Перейдем к описанию систем отопления с ГВС (общепринятое сокращение для систем горячего водоснабжения). По ходу будем описывать конструкцию и назначение ее узлов.

Рекомендации и монтажные инструкции

Закрыть водопровод теплоизоляцией не так сложно, как подключить греющие кабели, поэтому рассмотрим технические нюансы монтажа, касающиеся именно электрооборудования.

Наружный монтаж греющего кабеля

Крепление вдоль наружной поверхности трубы часто практикуется, когда нужно обогреть открытые участки водопровода, расположенные в цоколе, подвале, кессоне.

Зафиксировать провод на трубе можно двумя способами:

  • протянуть вдоль поверхности по всей длине;
  • обмотать спиралью.

Первый вариант более экономичный и практичный, если мощности кабеля хватит для обогрева трубы. На особо холодных участках можно применить второй способ, но расход провода увеличится.

Крепление происходит в следующем порядке:

Шаг 1 – фиксация изолентой или скотчем

Шаг 2 – крепление самоклейкой по всей длине

Шаг 3 – теплоизоляция греющим «рукавом»

Шаг 4 – закрепление утеплителя стяжками

Это наиболее простой в монтаже способ крепления греющего кабеля.

Рекомендации по устройству:

  1. Чтобы обогреть полипропиленовую трубу водопровода диаметром до 32 мм, достаточно закрепить кабель вдоль одной стороны – какой именно, не имеет значения. Однако если потребуется утеплить канализацию, провод фиксируется исключительно снизу.
  2. Если существует выбор утеплителя, то нужно взять более толстый. Перегрев саморегулирующемуся кабелю не грозит, зато теплопотери значительно снизятся. Чем толще «шубка», тем меньше самрег будет трать электричества, тем больше экономия.
  3. Алюминиевая самоклейка – лучший материал для крепления к трубе. Акриловый клей не разрушается под воздействием тепла, которое равномерно распределяется по всей обогреваемой поверхности.
  4. Солнечные лучи разрушают некоторые виды утеплителя и креплений, поэтому для открытых участков лучше подбирать черные хомуты и скотч, не реагирующий на у/ф излучение.

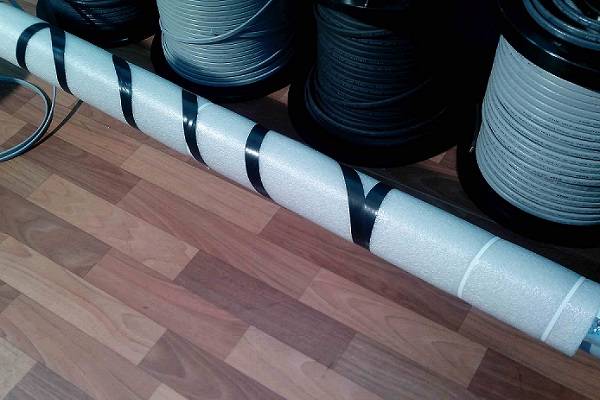

Если кабель крепить не по прямой, а спиралью, то утепление будет происходить по тому же принципу – надевание «шубки» и закрепление хомутами. Без утеплителя часть энергии потратится впустую, на обогрев воздуха.

Нюансы подключения саморегулирующегося кабеля

Тянуть провода к трубе от щитка нецелесообразно, поэтому самрег подключают к кабелю питания, который, в свою очередь, просто при необходимости включают в розетку. Для работы потребуется строительный фен, нож, комплект термоусадочных трубок для обжима и гильз для соединения контактов.

Следует помнить, что электрическое оборудование во влажной среде становится более опасным, поэтому герметичности нужно уделить особое внимание. Фотоинструкция по подключению:

Фотоинструкция по подключению:

Шаг 1 – подготовка кабеля питания

Шаг 2 – разделка саморегулирующегося кабеля

Шаг 3 – освобождение матрицы от защиты

Шаг 4 – зачистка токопроводящих жил

Шаг 5 – монтаж контактных гильз

Шаг 6 – обсадка первой муфты

Шаг 7 – соединение заземляющих жил

Шаг 8 – обсадка второй муфты

Как видите, сложностей при внутренней установке кабеля нет, просто все манипуляции надо выполнять очень аккуратно и последовательно.

При выборе кабеля питания необходимо учитывать расположение розетки. Если она находится рядом с трубой, можно купить самое короткое изделие, но чаще приходится приобретать 4-5-метровый шнур.

Осталось обжать конец самрега:

Шаг 1 – подготовительные работы

Шаг 2 – обработка края кабеля

Шаг 3 – обсадка первой муфты

Шаг 4 – обсадка второй муфты

С герметично обработанным концом кабель полностью готов к эксплуатации. Чтобы водопроводная труба не замерзала, остается закрепить самрег по всей длине магистрали, утеплить его и вставить вилку в розетку.

В некоторых случаях установка наружного кабеля считается неудачной, например, если он проходит через плиты перекрытия или бетонные блоки скважины. Тогда применяют внутренний монтаж.

Если для наружного обогрева лучше использовать изделие плоского типа, то для внутреннего подходит специальный кабель с круглым сечением и особо надежной гидроизоляцией.

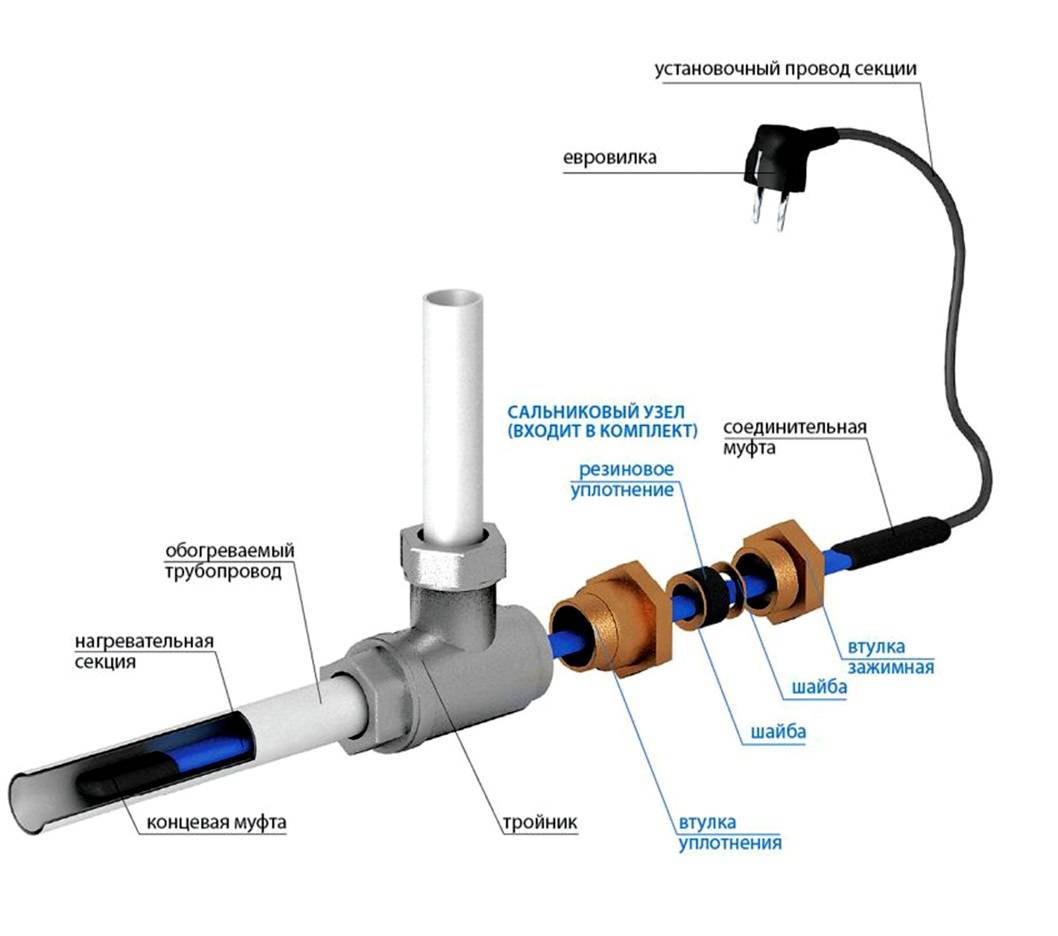

Схема монтажа греющего кабеля внутри трубы. Для установки необходим тройник, комплект сантехнической оснастки и сальниковый узел с уплотнителем из резины

Внутренний монтаж греющего кабеля требует особой осторожности и соблюдения некоторых правил. Например, нельзя проводить шнур через узлы, где с внутренней стороны выступают резьбовые соединения – острые края могут повредить защитную оболочку

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

  • на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
  • на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

Зимний водопровод на даче: новые технологии в утеплении

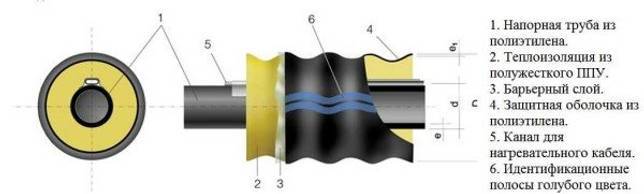

Есть интересный вариант, полимерная гибкая труба, утепленная на заводе. Поверх утеплителя есть слой гидроизоляции, а вдоль трубы — канал для прокладки греющего кабеля. Такие трубы называются незамерзающим трубопроводом или утепленной трубой. Например, даже в северных регионах сделать зимний водопровод на даче по поверхности можно при помощи труб ИЗОПРОФЛЕКС-АРКТИК.

Утепленные трубы для зимнего водопровода на даче

Рабочая температура — до -40°C, рабочее давление — от 1,0 до 1,6 МПа, диаметр напорной трубы — от 25 мм до 110 мм. Укладывать можно в канале или на поверхности. Они гибкие, поставляются в бухтах нужной длинны, что позволяем минимизировать количество стыков.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

  1. Проводник из металла для подогрева.
  2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
  3. Внутренний слой изоляции покрывает защита из фторопласта.
  4. Все проводники заключены в экран в виде сетки из меди.
  5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в водопроводную систему с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

  1. Надежная работа.
  2. Высокая безопасность.
  3. Возможность использования прогревочного провода как внутри внутри, так и на внешней части системы.
  4. Простой монтаж и эксплуатация.
  5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных  прогревочных систем становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Есть 4 варианта, чем можно утеплить водопроводную трубу на улице

Вода из ведра должна уйти обратно в скважину за счет разряжения, создаваемого уходящей через обратный клапан водой. Если этого не происходит (что бывает очень редко), то перед началом зимы (наступлением холодов) на расстоянии 30-40 сантиметров от насоса шилом сделайте отверстие в шланге — это немного ослабит напор подаваемой воды, зато избавит Вас от хлопот зимой. В дополнение к написанному считаю нужным добавить — береженого бог бережет. А посему, для страховки в деревянном коробе сделайте соединение шлангов как можно ближе к скважине на случай (чего не должно быть в принципе) перемерзания шланга. Разъединив шланг, занесите замерзшую половину в теплое помещение и оттайте.

https://youtube.com/watch?v=ZjBKrFVWbE8

Способы монтажа греющего кабеля

Установке обогревающего кабеля проводится наружным или внутренним способом. Для каждого способа установки используется определённый вид провода. Некоторые предназначены только для внутренней укладки или наружной. Каким способом устанавливается греющий элемент в водопровод, указывается в технических характеристиках.

Укладка внутри трубы

Установка нагревающего элемента внутри трубы рекомендуется, если нет других вариантов укладки снаружи. Обычно когда водопровод находится в недоступных местах.

Чтобы установить гибкий обогреватель внутри, он должен отвечать таким требованиям:

  • оболочка должна быть без повреждений, и выделения вредных веществ;
  • степень электрической защиты не ниже IP68;
  • герметичная установка оконечной муфты.

Место перехода в электрический шнур, а также муфта не должны находиться в трубе. Провод не фиксируется, он просто заправляется внутрь.

Положительные стороны этого способа в том, что при прямом контакте с водой меньше затрачивается электроэнергии на обогрев водопровода, и менее проблемный в установке. Не требует никаких специальных креплений, при ремонте его нужно просто вытянуть из тройника, не разрывая землю. Не требуется раскрывать специальные конструкции и утеплители.

Есть недостатки внутреннего способа:

  • свободного места в трубе становится меньше;
  • элемент постепенно обрастает налётом, и проход в водопроводе быстрее засоряется.

Такой способ укладки можно использовать только в прямолинейных и не сильно изогнутых водопроводах. Проводить греющий элемент через тройники запрещается, и через запорную арматуру.

Пошаговая установка:

  1. сначала на кабель одевается сальниковый узел;
  2. в предназначенном месте ставится тройник, через него будет вводиться гибкий обогреватель;
  3. далее, он просовывается до нужного места в водопроводе, где часто перемерзает вода;
  4. после установки закручивается сальниковый узел, его необходимо герметизировать.

Наружный монтаж

Перед установкой греющего кабеля необходимо подготовить трубы. Очистить их от пыли и грязи, избавиться от ржавчины, следов от сварки. Чтоб на поверхности не осталось никаких неровностей. Потому что должен плотно прилегать к стенкам труб и при установке не повредился. Фиксируется на чистом металле через каждые 30 см, и не реже, алюминиевой клейкой лентой или хомутами из пластика.

Если обогреватель при наружном монтаже укладывается в нижней части, то есть в самом холодном месте, то необходимо хорошо фиксировать. Чтобы предотвратить сползание или вовсе провод может отклеиться. Если устанавливается несколько проводов, то большая их часть должна быть снизу. И находиться на расстоянии друг от друга, если это резистивные модели. Ни в коем случае не допускать пресечений греющих проводов. Ещё один способ монтажа, установка в виде спирали. Но монтаж нужно проводить очень аккуратно, они не любят резких или частых изгибов.

Установка спиралью может проводиться двумя способами:

  1. нужно постепенно разматывать муфту и обводить вокруг трубы водопровода;
  2. закреплять гибкий обогреватель с провисанием при помощи алюминиевого скотча;
  3. после обкрутить их вокруг трубы и закрепить специальной металлизированной лентой.

Если предполагается обогревать водопровод из пластиковых труб, тогда сначала нужно место, где будет крепиться нить, проклеить алюминиевой клейкой лентой, для улучшения теплопроводности, а после можно начинать крепить греющий кабель.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Внутренний обогрев труб

Для обустройства системы, подогревающей водопроводную магистраль изнутри, требуется электрокабель для обогрева труб, но устанавливать его придется не снаружи, а внутри трубы. Это существенно повышает сложность работы, но и эффективность собранной системы получается на порядок выше. Чаще всего внутренний подогрев используется в кранах и насосах, установленных под открытым небом.

Заключение

Установленная труба для водопровода с подогревом – это надежная защита системы водоснабжения от прорыва в зимнее время. Смонтировав такую конструкцию, можно разом избавиться от ряда неприятных проблем, неизбежно сопровождающих любой трубопровод, находящийся за пределами здания.

ТОП-лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

  • Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
  • Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
  • Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
  • Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
  • Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Выводы

Выполнение технических решений внутреннего монтажа сетевого кабеля для трубопровода намного сложнее, чем наружного.

Для того, чтобы поместить кабель внутри трубы, понадобится тройник. При этом, обеспечить качественную герметичность данного участка можно только с помощью муфты, опрессовка которой производится специальным инструментарием.

Безусловно, наиболее эффективным методом, считается монтаж сетевого шнура внутри трубопровода. Но, реализовать эту технологию очень сложно.

И не каждый домашний умелец сможет выполнить такую сложную работу самостоятельно, без привлечения специалиста.

Лучше воспользоваться услугами профессионалов, так как дело приходиться иметь с электричеством. А это не всегда безопасно.

Обогрев труб водопровода греющим саморегулирующимся кабелем вы увидите посмотрев видеосюжет.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
