Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

• ТП – температура приточного воздуха после рекуператора, °С,
• ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
• ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K=  (I_П-I_Н)/(I_В-I_Н ), где:

• IП – энтальпия приточного воздуха после рекуператора, °С,
• IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
• IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Источники

• https://aquatic-home.ru/rekuperator-dlya-chastnogo-doma.html
• https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
• https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
• https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
• https://J.Etagi.com/ps/chto-takoe-recupator/
• https://HouseChief.ru/rekuperator-dlya-chastnogo-doma.html
• https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
• https://HomeMyHome.ru/rekuperator-dlya-chastnogo-doma.html
• https://stroy-podskazka.ru/rekuperator/vozduha/
• https://TopVentilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html

Виды

Пластинчатый

Такой вид теплообменника наиболее дешев. Однако это не мешает инженерам добиваться исключительной практичности. Самые выгодные конструкции рекуператоров пластинчатого типа изготавливают из алюминия. Зато пластиковые изделия, несмотря на несколько более высокую цену, позволяют обеспечить более эффективную вентиляцию. Потенциально наиболее эффективными были бы целлюлозные рекуператоры, но все портит их слабая устойчивость к увлажнению.

Роторный

Любой пластинчатый теплообменник, даже самый лучший, может обмерзать зимой. И ничего с этим сделать нельзя — таков основной принцип работы. А вот в роторной системе внутри располагаются пластины, которые перемещаются вместе с воздушным потоком. Влияя на темп движения ротора, можно тем самым повышать общую производительность. Проблема в том, что придется периодически менять фильтры, а это повышает стоимость владения в несколько раз по сравнению с другими типами.

Крышный

Такие устройства лучше всего подойдут для хозяйственного помещения. Их часто можно увидеть в гаражах, ангарах, на складах.

Однако высока будет и ее стоимость, что сильно омрачает перспективы домашнего применения.

Гликолевый

Такой вариант рекуперации позволяет объединить вытяжной и засасывающий контуры

Что немаловажно, получится подключить разные каналы даже на определенном расстоянии друг от друга. Перемещение тепловой энергии производится с помощью специального теплоносителя (гликолевой жидкости). Чистый гликоль используется редко, серийные модели обычно содержат водно-гликолевую смесь

Теплообменники надо монтировать в противоточном ходе по отношению к воздушной струе

Чистый гликоль используется редко, серийные модели обычно содержат водно-гликолевую смесь. Теплообменники надо монтировать в противоточном ходе по отношению к воздушной струе.

Подключение прямым способом практикуют только дилетанты. Это сразу понижает эффективность всей системы. Для отвода конденсата в холодный сезон применяют специальные емкости. Они дополняются так называемыми каплеуловителями. Избежать засорения воздуха, поступающего почти напрямую извне, поможет грубый воздушный фильтр.

Самостоятельное изготовление рекуператора пластинчатого типа

Поскольку средняя стоимость пластинчатого теплообменника составляет 300 у. е., имеет смысл сделать этот несложный в изготовлении рекуператор воздуха своими руками.

Для того чтобы изготовить рекуператор самостоятельно, понадобятся:

• листы оцинкованного металла (4 кв. м.);

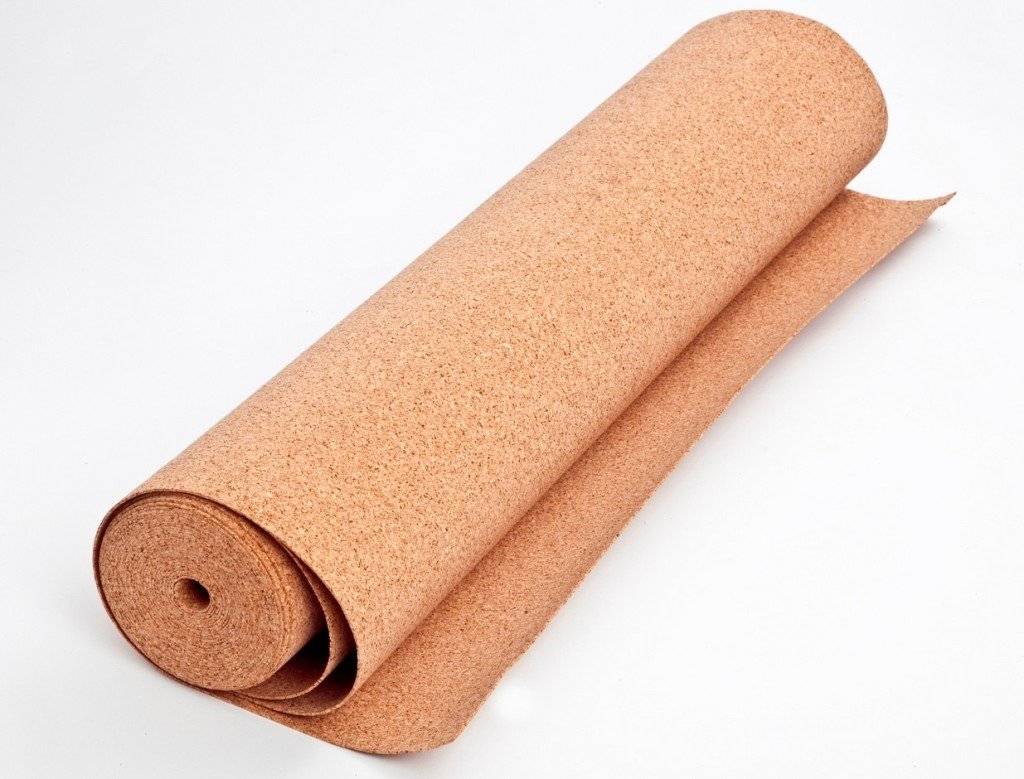

• техническая пробка толщиной 2 мм;
• силиконовый герметик с нейтральной реакцией;
• жестяная коробка для корпуса или листы МДФ, метала или фанеры для его изготовления;
• клей;
• утеплитель толщиной 4 см (минеральная вата или пенопласт);
• уголки для стоек;
• пластиковые фланцы;
• электролобзик или болгарка.

Этапы работ:

1. Разрезаем материал на небольшие квадраты с размером стороны от 200 до 300 мм. Пластины должны быть одинаковыми и идеально ровными, лучше будет разрезать сложенные пачкой листы болгаркой, нежели использовать ножницы по металлу. Таких пластин, служащих заготовками для кассет рекуператора, должно получиться около 70 шт.
2. С целью создания зазора между листами используем техническую пробку. Суть в том, чтобы сделать такое сечение, при котором скорость потоков воздуха будет составлять 1 м/с. Наклеиваем нарезанную пробку по двум противоположным краям квадратных заготовок, не трогая последнюю.
3. Дождавшись высыхания клея, создаем кассету теплообменника, склеивая листы таким образом, чтобы каждый последующий располагался под углом в 90 градусов к предыдущему. В кассете получаются чередующиеся каналы, перпендикулярные друг другу. Последним будет лист, на который мы не клеили пробку.
4. После соединения всех пластин с помощью уголка стягиваем конструкцию каркасом.
5. Все щели тщательно заделываем герметиком.
6. На стенках кассеты располагаем крепления для фланцев, имеющих диаметр, соответствующий трубам воздуховодов. Желательно расположить кассету вертикально, тогда в самом низу будет собираться конденсат. В этом же месте готовится дренажный канал: отверстие с трубкой для отвода жидкости.
7. Для того чтобы кассету можно было извлекать из корпуса, внутри него нужно установить направляющие из уголка.
8. Корпус с кассетой располагают в коробе, изготовленном из толстой фанеры или жести. Важным моментом будет использование теплоизоляционных материалов (минеральная вата или пенопласт), которыми оклеиваются все стороны короба изнутри.

Для более надежной работы системы рекуперации в условиях отрицательных температур приточного воздуха, когда пластины теплообменника могут обледенеть, к системе добавляют байпас, через который в случае необходимости направляют поток приточного воздуха. В это время через теплообменник будет проходить только теплый вытяжной воздух, и под его воздействием заледеневшие пластины теплообменника будут оттаивать.

КПД самодельного рекуператора составит около 60–65 %, что позволит обеспечить поддерживать оптимальный микроклимат в помещении.

https://www.youtube.com/embed

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

Централизованный комплекс – приточно-вытяжная установка

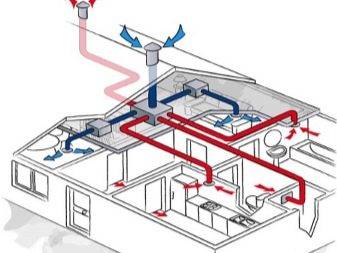

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.

Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

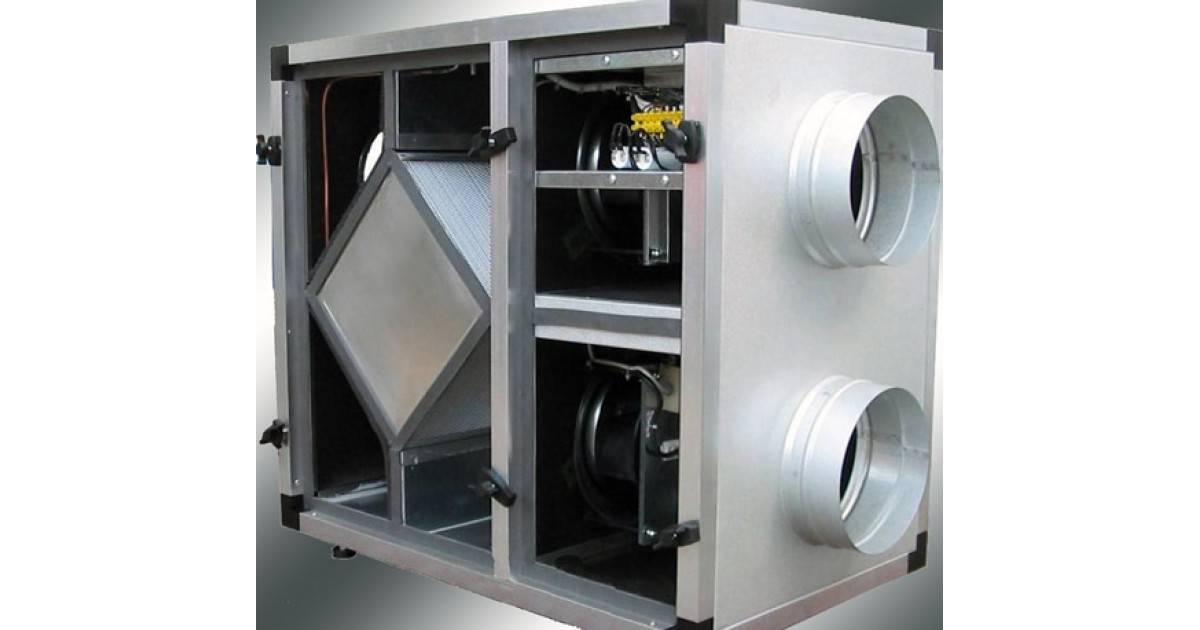

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

• вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
• нагревателями – предварительный подогрев притока;
• фильтрами – задерживают пыль и микрочастицы;
• рекуператором – могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.

Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

Локальные агрегаты – дополнение к действующей вентсистеме

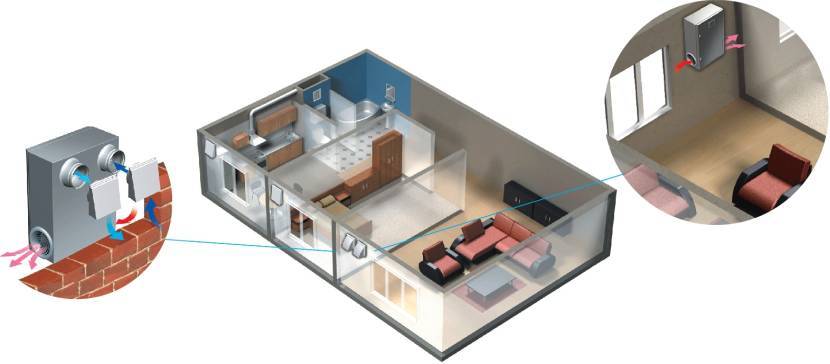

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

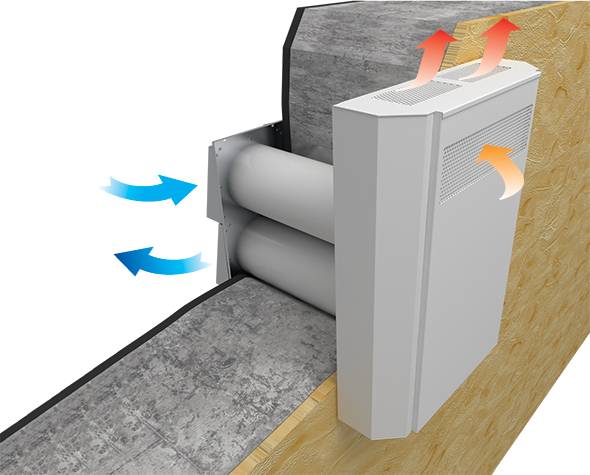

Они врезаются в фасад здания или монтируются через окно. Их основная задача – улучшение приточной вентиляции в доме.

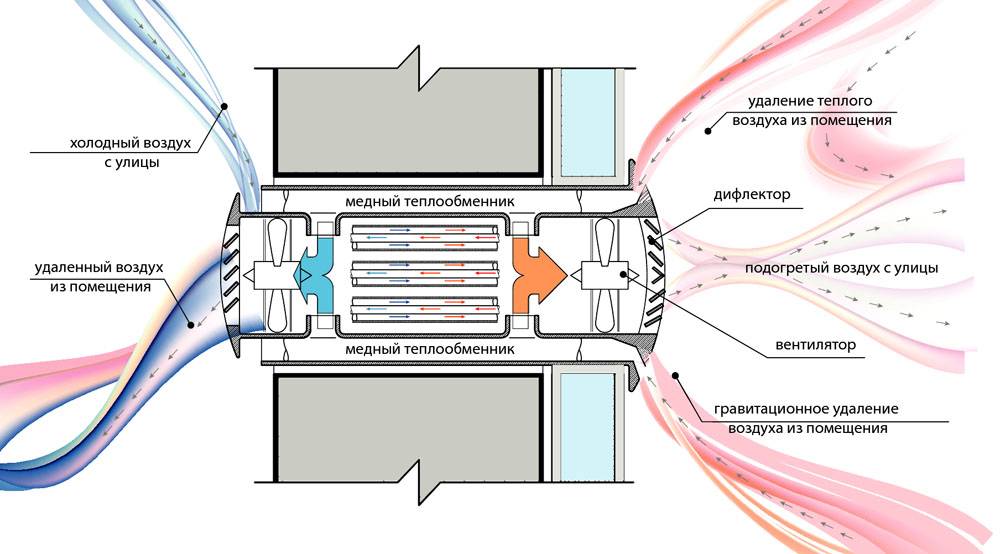

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

• КПД – 60-96%;
• невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
• доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
• простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).

Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

Конструктивное исполнение

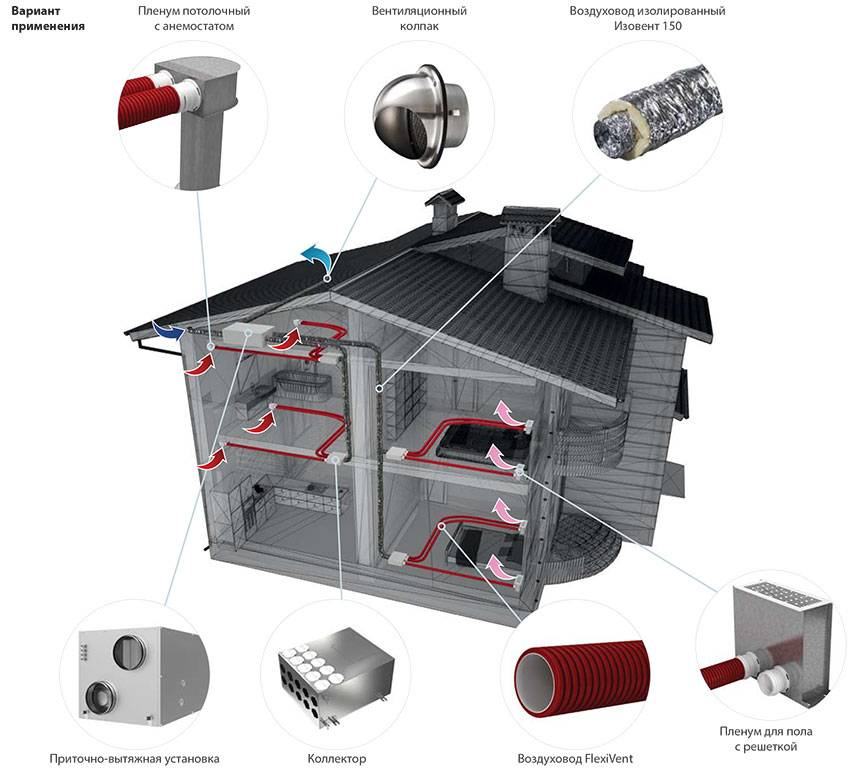

Приточно-вытяжные установки подразделяются на системы для горизонтального, вертикального монтажа, а также универсальные. Благодаря автоматическому управлению можно плавно или постепенно изменять производительность установки, тепловую мощность калорифера, а также настраивать таймер для работы в автоматическом режиме. Система приточно-вытяжной вентиляции состоит из следующих элементов:

• воздушный клапан – препятствует попаданию наружного воздуха в помещения, когда система выключена
• воздухозаборная решетка – через нее воздух поступает в систему; она защищает установку от попадания посторонних предметов, а также несет декоративную функцию
• фильтр – защита установки, а также фильтрация воздуха
• калорифер (воздухонагреватель) – подогрев приточного воздуха зимой
• вентилятор – подача воздуха в помещение и поддержание необходимого давления в воздуховодах
• воздуховоды – распределяют воздух по помещениям
• воздухораспределители – через них подготовленный воздух после воздуховодов попадает непосредственно в помещение
• шумопоглатитель – снижает уровень шума от установки
• тепло- и звукоизолирующие панели – тоже снижают уровень шума и повышают КПД
• система автоматики и регулировки – позволяет осуществлять гибкое эффективное управление системой

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

• Наружный воздухозаборник оснащён решётками защитного типа.
• Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
• Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
• Задвижки, заслонки, арматура.
• Осушитель, рекуператор. Они удаляют лишнюю влагу.
• Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
• Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

• наружное нагнетание свежего воздуха вентилятором;
• подогревание или охлаждение воздуха с помощью конвектора;
• фильтрование от вредных примесей и газов;
• поступление воздушных масс внутрь сооружения;
• выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

• Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
• Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
• Расположение системы управления.
• Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Естественная вентиляция и вентиляция с рекуператором на примере проекта дома Murator

Оценка обоих типов вентиляции представлена ​​на примере проектов домов, предлагаемых в вариантах с естественной вентиляцией (Murator M93a) и с рекуперацией (Murator EM93a). Дом «Осенняя мечта» из коллекции Муратор имеет 155 кв. м полезной площади и типичную планировку современных домов для одной семьи. Для отопления в доме – это твердотопливный котел, также есть камин, поэтому независимо от выбранной системы вентиляции, вам необходимо построить два дымохода. Говорят, что использование вентиляции с рекуперацией экономит на дымоходах – наш пример показывает, что это не всегда так.

В варианте с механической вентиляцией котельная, плотно отделенная от жилой части дома, вентилируется естественным образом, так что работа котла не мешает работе рекуператора. Естественная вентиляция также в гараже. Воздух для камина подается специальным кабелем снаружи непосредственно в топочную камеру. Он оснащен патроном с герметичной дверцей. В варианте с естественной вентиляцией воздух подается через вентиляторы на окнах в каждой комнате и выходит из кухни, кладовой, санитарных помещений, гардероба и прачечной через вентиляционные каналы в двух дымоходах.

Определение эффективности системы

Для того чтобы определиться с тем, нужно ли устанавливать систему перенаправления тепла, проводят исследования эффективности. Пример подобного расчета приведем на относительно небольшом частом доме. К особенностям подсчета можно отнести:

• Согласно проведенным подсчетам, через систему вентиляции уходит примерно 35% тепла. За среднее значение возьмем 30%, так современные вентиляционные системы имеют большую эффективности в плане экономии энергии.
• Средний показать потребляемой мощности составляет 500 ватт. Отметим, что этот показатель выбран с учетом расположения дома в Севастополе. Средняя температура в январе около 3,5 градуса Цельсия. Расход энергии в более холодном климате будет значительно выше.
• Если установлена пластинчатая конструкция рекуператора, то потребительская мощность будет ограничена на отметке 30 ватт.
• Показатель КПД системы находится на отметке 40%.

Определение эффективности системы

Согласно проводимым расчетом на основании введенных данных период окупаемости составляет примерно 114 года. Поэтому приобретать пластинчатый теплообменник не имеет смысла для частного дома.

Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

Двухступенчатая рекуперация двумя роторами

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Основные характеристики и особенности типов теплообменников

Теплообменники роторного типа

Здесь главную деталь берет на себя ротор, который располагается между воздуховодными каналами и нагревает воздух при помощи постоянного вращения. Вентиляция с рекуперацией тепла роторного типа имеет очень высокую эффективность работы. Такая система позволяет возвращать обратно в помещение около 80% тепла.

А вот существенным недостатком является неполноценность работы системы относительно грязи, пыли и запахов. В конструкции между ротором и корпусом есть не плотности. Из-за них потоки воздуха могут смешиваться и поэтому все загрязнения могут вновь попасть обратно. И естественно уровень шума здесь на порядок выше, чем у пластинчатого теплообменника.

Рекуперация и вентиляция

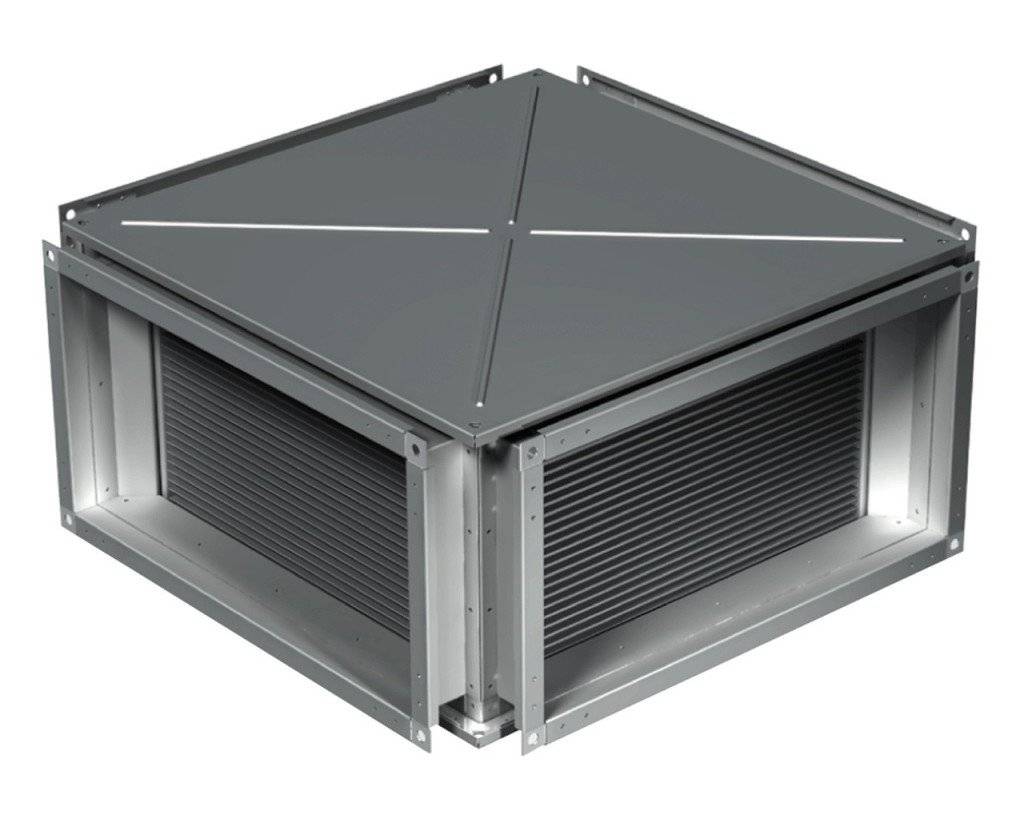

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор

Хорошо зарекомендовали себя установки такого типа от производителя т.м. Naveka — Node1. Они имеют алюминиевый рекуператор, дренажную систему для слива конденсата и систему защиты от обмерзания рекуператора. А так-же самые тихие в своём классе вентиляторы, электрический или водяной нагреватель, встроенную автоматику и пульт дистанционного управления с настройкой режимов и расписания работы.

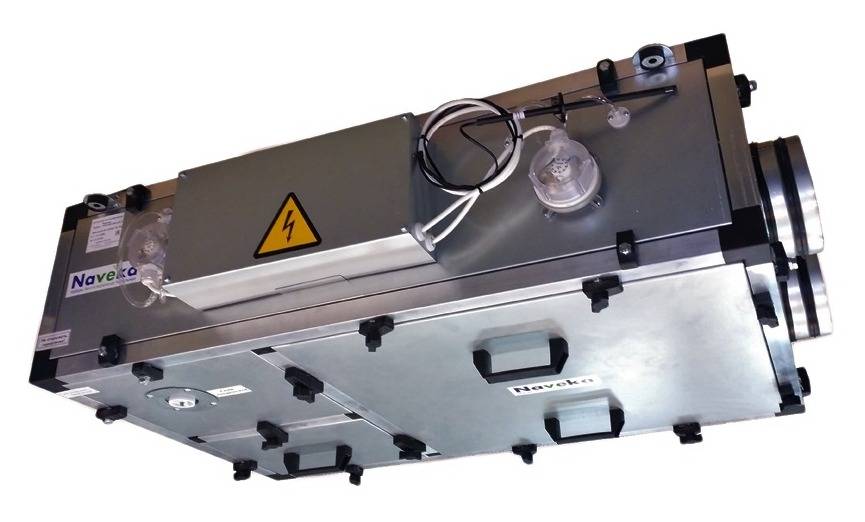

Пластинчатый рекуператор Naveka Node1

Виды промышленной вентиляции

Воздухообмен в промышленных местах можно осуществить разными способами. В зависимости от организации устройства, различают три вида производственной вентиляции:

1. Естественная
2. Механическая (искусственная)
3. Смешанная

Каждый вид имеет свои особенности и недостатки, которые следует учитывать при организации системы на производстве.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами. Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно. Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

• Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
• Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
• Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

• Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
• Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
• Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Установка приточно-вытяжной системы вентиляции своими руками

Монтаж системы вентиляции состоит из нескольких строительных этапов:

1. Используя полученные ранее значения, сделать расчёт оптимальных параметров для отверстий в стене.

2. Сделать разметку для размещения приточного канала. Чтобы просверлить отверстие в бетонной стене, необходимо использовать установку со строительным буром для бетонных поверхностей. Это устройство фиксируется к стене, благодаря чему отверстие получается ровным, в точно размеченном месте. Место соприкосновения корончатого сверла и бетонной стены изолируется специальным колпаком, к которому присоединены трубки с подачей струи воды и мощным пылесосом.

3. Проделав отверстие, уложить в него трубу воздуховода.

4. С внешней стороны его нужно закрыть сеткой от попадания мусора и насекомых. Сверху сетки установить небольшой навес.

5. Под потолком сделать разметку для установки вытяжного канала. Следует учесть, что этот воздуховод должен располагаться в противоположной приточному каналу стене. Вытяжная труба должна возвышаться над уровнем крыши не менее чем 50 см.

6. Оборудовать приточный канал вентиляторами.

Рекуператор: что это такое?

Строительство воздушного рекуператора

Приточно-вытяжная вентиляция с рекуператором воздуха состоит из нескольких частей:

• устройство для всасывания воздуха с улицы;
• устройство для удаления воздуха из помещения наружу;
• вентиляция с рекуператором;
• соединительные воздуховоды;
• регулирующие вентиляционные отверстия, которые контролируют направление и количество перемещаемого воздуха.

Основное отличие этой системы от обычной вентиляции – наличие рекуператора тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с теплым воздухом из помещения. Потоки не смешиваются, но холодный поток нагревается и поступает в дом уже теплым. Этот способ отопления дает возможность достичь оптимальной температуры в помещении без увеличения расходов на отопление.

Устройство устранит запотевание окон и повышенную влажность в помещении.

Виды рекуператоров

Современный рынок вентиляционного оборудования представляет широкий выбор рекуператоров разных типов, отличающихся между собой как по конструкции, так и по способу теплообмена между потоками.

Пластинчатые модели являются самым простым и распространённым видом рекуператоров, отличаются низкой стоимостью и долгим сроком службы. Теплообменник моделей состоит из тонких алюминиевых пластинок, которые обладают высокой теплопроводностью и значительно повышают КПД приборов, который в пластинчатых моделях может достигать 90%. Высокие показатели эффективности обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу. Очерёдность пропуска тёплых и холодных струй стала возможна благодаря загибу краёв на пластинах и герметизации соединений с помощью полиэфирных смол. Помимо алюминия, для производства пластин используют сплавы меди и латуни, а также полимерные гидрофобные пластмассы. Однако кроме преимуществ, пластинчатые рекуператоры имеют и свои слабые стороны. Минусом моделей считают высокий риск появления конденсата и образования наледи, что обусловлено слишком близким расположением пластин друг к другу.

Что такое рекуператоры?

«Recuperatio» — слово, означающее «получение обратно» чего-либо. В нашем случае это воздух. Задача рекуператоров — возвращение в помещение части тепла благодаря передаче его от исходящего нагретого потока холодному входящему. Это оборудование входит в состав приточно-вытяжной системы, оно помогает минимизировать потери на «обогрев улицы».

Существует два больших класса рекуператоров — роторные и пластинчатые. Они имеют свои достоинства, но и некоторые недостатки им все же свойственны. Целесообразность применения того или иного агрегата в большей степени определяют характеристики помещения, однако более популярны именно пластинчатые модели. На них лучше остановиться поподробнее.

Пластинчатое устройство — кассета (блок, теплообменник), в которой находится множество тонких перегородок — гладких или гофрированных листов, их изготавливают из различных материалов. Теплый воздух, двигаясь по пластинчатому обменнику, отдает ему тепло. За его счет нагреваются холодные массы, поступающие с улицы. Результат — частичный нагрев воздуха, а значит, экономия энергии обогревателей.

Делают кассеты приборов из алюминиевой фольги, оцинкованной стали, пластика либо бумаги, прошедшей специальную обработку. Зазоры между пластинами составляют 2-4 мм. Рекуператоры различаются не только материалами перегородок теплообменника. Модели имеют разное направление потоков воздуха:

• в более распространенном типе оборудования — перекрестноточном — исходящие и приточные потоки идут перпендикулярно относительно друг друга, КПД достигает 65%;
• в противоточных рекуператорах — в направлениях противоположных, так как несоприкасающиеся потоки должны обеспечивать идеальный теплообмен.

Благодаря такому принципу работы, пластинчатые агрегаты дают возможность гарантировать постоянный подогрев холодного воздуха, проникающего в помещение. Потери тепла, стремящегося «обогреть улицу», наоборот, сводятся к минимуму.

Еще одно отличие рекуператоров от обычных (естественных) вентиляционных систем — способность устранять неприятные запахи. Некоторые модели — мембранные — имеют и другое дополнительное преимущество: они успешно борются с повышенной влажностью в помещении.

Что такое приточно-вытяжная вентиляция

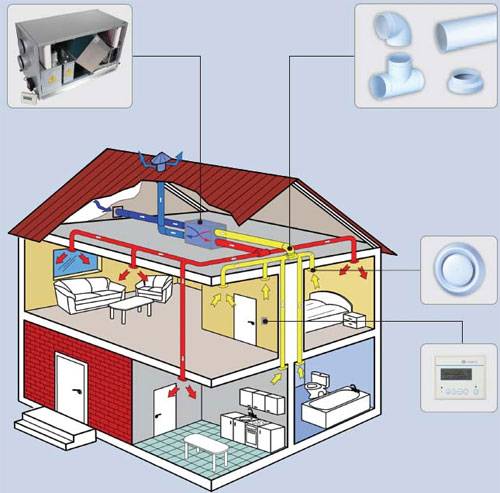

Приточно-вытяжная вентиляция — это система, которая обеспечивает приток чистого и свежего воздуха в помещение, а так же удаляет вредный отработанный воздух из него. Обе этих функции выполняются одновременно. Как правило, подобную вентиляцию устанавливают в загородных домах и коммерческих помещениях площадью свыше 100 кв.м.

Использовать приточно-вытяжную систему вентиляции с рекуперацией в загородных домах очень выгодно, так как резко, практически до 90% (!), снижаются расходы на отопление дома. Ведь благодаря встроенной системе теплообмена (рекуперации тепла) отпадает необходимость в подогреве входящего потока воздуха, вследствие чего значительно экономятся энергозатраты, идущие на обогрев дома, а с ними и ваши деньги.

(Смотрите «Система вентиляции с рекуперацией тепла»).

Приточно-вытяжные установки применяются в жилых помещениях, на промышленных, общественных и административных объектах.

Кроме приточно-вытяжных установок, есть также и приточные установки – приточки. Они отличаются от приточно-вытяжных установок лишь тем, что функционируют исключительно на забор, обработку и подачу воздуха в помещение. Удаление воздуха осуществляется с помощью независимой системы вентиляции.

Простые варианты монтажа

Во многих моделях пластиковых окон предусмотрены дренажные отверстия для вывода наружу излишней влаги. Они выглядят как два продолговатых отверстия на внутренней и внешней сторонах рамы. Уберите заглушки, обеспечьте хороший отвод воздуха — и вентиляция заработает сама по себе.

Народный метод — подрезка уплотнителя на открывающемся сегменте стеклопакета:

1. В теплое время года сделайте прорезь на внешней линии уплотнителя внизу. На внутреннем резиновом кольце симметрично выполните надрез вверху.
2. При условии хорошей вытяжки вентиляция будет затягивать воздушные массы с улицы, пропускать по кольцу рамы на стыке оконных профилей и выводить слегка подогретыми под потолком комнаты.
3. Над верхней щелью также можно закрепить фрагмент разрезанной пластиковой бутылки в качестве отбойника. Она защитит облицовку откоса и направит потоки вниз.

Этот вариант вентиляции далеко не идеален. Направление и скорость потоков невозможно регулировать. Зимой при фронтальном направлении ветра в комнате будет холодно. Летом из-за меньшей температурной разницы тянуть будет хуже, а через щели могут проникнуть насекомые.
