Заводские варианты
Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.
Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.
Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.
В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:
Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.
Котлы на отработке российского производства «Геккон»
Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.
Печка на отработанном масле
Отапливать помещение «бесплатными» отходами, весьма заманчиво. Печи дают мощное инфракрасное излучение и разогреваются моментально.
В масляной печи для гаража жидкое топливо разлагается пиролизным горением на лёгкие компоненты, которые сгорают практически полностью.
Внешне – это две ёмкости одна над другой, соединённые колонной с отверстиями, через которые поступает воздух.
Если сделать для такой печи экран из оцинкованной стали, будет создаваться конвекционная струя, которая лучше всего обогреет плохо утеплённое помещение.
Печи на отработанном масле для гаража
Если к нижней камере приварить изогнутый, а не прямой газификатор (трубу с отверстиями), то в качестве верхней камеры дожигания, можно приварить обычную двухкамерную буржуйку. Получается гибрид, работающий на дровах, угле и отработке. Только буржуйку нужно будет поставить на более высокие ножки.
Открытое пламя и запредельные температуры делают печь опасной для гаражей. Пользоваться в частных гаражах ими можно, но на свой риск.
Своими руками можно сделать печь для гаража на отработке, разрезав на две части газовый баллон (камера сгорания и нижняя камера заправки топлива).
- В верхней части делается перегородка, для задержки газов.
- К нижней части привариваются ножки.
- Крышка на нижней камере должна сниматься, верхняя приваривается намертво.
- В нижней крышке делается отверстие с заслонкой для подачи масла.
- Камеры соединяются трубой с отверстиями. Внутренняя поверхность трубы должна быть хорошо отшлифованной.
- В верхней крышке делается отверстие по размеру трубы.
- Приваривается дымовая труба.
Буржуйки
Когда речь идет об отоплении небольшого пространства, то стоит вспомнить о буржуйки. Еще столетие назад их сооружали из кирпича. Они использовались для обогрева квартир. Со временем, когда было внедрено централизованное отопление, их стали устанавливать в постройках хозяйственного назначения и подсобках. Сегодня же, буржуйка – идеальный вариант для обогрева гаража.
Конструкции из баллонов, труб и бочек
Для выполнения такой обогревательной конструкции используют различные материалы. Оптимальным вариантом считаются изделия из пропановых баллонов и толстостенных труб. Также возможно использовать бочки
В данном случае стоит обратить внимание на малообъемные изделия, которые имеют толстые стенки
В зависимости от конструктивных особенностей буржуйки бывают горизонтальными и вертикальными. Первый вариант оптимально подходит для дров. Это позволяет использовать дровни любой величины. Конечно, вертикальные конструкции более просты в устройстве. Но, здесь придется измельчать дрова.
В качестве заготовки используют баллон или бочку
Вертикальные
Сделать такой тип буржуйки очень просто. Для этого нужно взять баллон и ли трубу и порезать две части, которые будут значительно отличаться по размерам. Так, нижний отрезок будет использоваться для сбора лозы, а верхний для закладки топливных элементов. Дальнейший алгоритм действий выглядит примерно так:
- Вырезать двери. Понадобиться два отверстия: снизу и сверху. Небольшая нижняя дверь используется для очистки камеры от лозы. Верхнее отверстие делается побольше, чтобы легче было закладывать топливо. Отрезанный куски используются для изготовления сам их дверей.
- Выполняют колосники и завесы, с помощью которых будет крепиться дверь. Для этого используют стальную арматуру диаметром 12 мм и более. Колосники устанавливаются на расстоянии 2 см.
- Приварить дно, если такого нет. В верхней крышке выполнить отверстие, которое будет соответствовать диаметру дымохода. Лучше использовать стандартные трубы, что значительно упростить процесс сооружения буржуйки.
- Приварить к дверцам трубки нужного диаметра и установить на буржуйку. Чтобы скрыть щели, рекомендовано дополнительно по периметру дверок наварить полоски металла.
На завершающем этапе проводится установка отопительной конструкции и подсоединение дымохода.
Вертикальные конструкции занимают мало места
Горизонтальные
Создание горизонтальной дровяной печи проводиться несколько иначе:
- Снизу приварить ящик из листовой стали, который используется для сбора золы. Над ним в баллоне или бочке делаются отверстия. Чтобы конструкция была более устойчивой, приваривают ножки нужной длины.
- Сверху сделать отверстие под дымоход. Приварить трубу, через которую будут отводиться продукты горения.
- Сделать отверстие и закрепить дверку. При желании она может быть изготовлена из листовой стали или чугуна.
По такой схеме можно быстро сделать правильно мини печь для отопления гаража из любой заготовки.
Горизонтальные топки удобны в эксплуатации
Две бочки
Такой метод несколько трудоемок в исполнении. Для создания печи используются две бочки разного диаметра. В процессе изготовления одна вставляется в другую, а свободное пространство между ними заполняется смесью гальки, песка и глины. Благодаря такой конструкции можно предотвратить раскалывание стенок и обеспечить сохранение тепла на протяжении длительного времени.
Топка из двух бочек
Основные этапы работ
На следующем этапе из кусков листового металла автор сваривает два короба. Один короб нужно приварить к отверстию в топливную камеру, второй — к отверстию в зольник.
Далее необходимо будет приварить дно (для этого автор вырезал круг из листа металла), а к верхней части печи — дымоходную трубу.
После этого потребуется второй баллон, который должен быть большего диаметра, чем первый. От него нужно будет отрезать все лишнее, чтобы получился цилиндр.
Также мастер вырезает в нижней части цилиндра небольшой кусок. Надеваем этот баллон на печь и привариваем его в местах соприкосновения с первым баллоном.
От профильной трубы необходимо отрезать три заготовки (ножки), и приварить их потом к дну буржуйки. Также привариваем ко второй емкости крышку, предварительно вырезав в ней отверстие по центру, чтобы можно было надеть на дымоходную трубу.
С тыльной стороны наружного корпуса печи мастер вырезает круглое отверстие и приваривает кусок круглой трубы. Это будет посадочное место для вентилятора. К трубе привариваем «уши» с отверстиями и прикручиваем вентилятор.
Шкив для регулировки скорости и нагрузки на двигатель станка
- металла;
- текстолита;
- фанеры (что-то среднее между деревом и металлом).
В фанере лобзиком выпиливается один небольшой и два большего размера круга. Центр форм должен соответствовать диаметру вала. Чтобы проблем с дальнейшими манипуляциями не было, круги склеиваются или садятся на винт и затягиваются гайкой.
Детали полезного приспособления стягиваются шурупами. Затем шкив следует обработать наждачной бумагой либо напильником, насадив конструкцию на патрон дрели. Готовый фрагмент станка можно дополнительно проолифить.
- Избегайте вибрации, следите, чтобы центр тяжести приходился на ось вращения.
- Можно изготовить шкив зубчатый. У центрального круга проделываются небольшие канальца до всех этапов сборки.
- При необходимости небольшой шкив изготавливается из толстого куска фанеры (один круг). В форме делается канавка, деталь насаживается на винт. К вращающемуся кругу прикладывается узкий напильник.
https://youtube.com/watch?v=2fOF-r3MKUA
Самодельная печка на отработанном масле
Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.
Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.
Самодельная печь для гаража на отработке.
Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.
Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут
Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить
Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.
Печи на соляре для гаража
Для того чтобы изготовить недорогую печь для отопления гаража с высоким КПД, нам понадобится:
- Топливный резервуар емкостью в 7-15 литров;
- Бесшовный баллон с тонкими металлическими стенками (15 см и меньше);
- Трубы с диаметром от 10 см и толщиной стенок до 2 мм. Их длина должна составлять как минимум 4 метра;
- Медные трубы для горелки.
Что же касается инструментов – печи на солярке для гаража изготавливаются при помощи болгарки, дрели и напильников, сверл, уровня. Также нужно будет найти рулетку, стальные уголки (20 см) и электроды. Как только все это окажется в ваших руках, вы сможете начать сборку печи на солярке своими руками. Данный процесс состоит из следующих действий – мастер:
- Сливает из баллона конденсат и несколько раз промывает его водой (удаляя остатки одоранта);
- Заливает емкость водой и закапывает ее в землю (чтобы придать ей устойчивость);
- Делает надрез на баллоне, дожидается полного вытекания воды, после чего окончательно отделяет верхнюю часть емкости от нижней части;
- Приваривает к нижней части ножки из уголков.
Следующий шаг – это воспроизведение вышестоящей схемы печи для гаража. Вы можете выполнять действия в любой последовательности
Важно лишь точно воспроизвести данный чертеж, все остальное вторично
Наилучшие котлы отопления
Если принято решение подобрать качественный котел в гараж, стоит изучить предложение производителей, понять, какие модели популярны более остальных. Тогда можно быть уверенным в качестве модели выбранной
Как выбрать, какие критерии взять во внимание?
Критерии оптимального выбора системы отопления:
- стоимость;
- продуктивность;
- безопасность;
- особенности монтажа.
Обогрев гаража при помощи котла
Исходя из этих критериев, опишем основные бренды электрических котлов для гаража, которые пользуются высоким спросом на отечественном рынке и стоят внимание потребителя:
- Baxi. Итальянский бренд, известный покупателям по всему миру, но наиболее популярен он в странах Европы. Модели Baxi отличаются удобной регулировкой, высоким КПД, могут работать в автономном режиме, способны на самодиагностику. Котлы Baxi оснащаются энергоэффективыми насосами, которые обеспечивают высокий КПД. Есть модели, которые можно устанавливать вне помещений, но стоят недешево.
- Vaillant. Бренд изготавливает котлы с высокими показателями производительности, надежности благодаря улучшенной конструкции горелок, применении циркуляционных насосов, создании корпуса из высококачественных стальных сплавов. Vaillant не перегреваются, не заклиниваются. Но большие размеры позволяют разместить такой кател только в крупногабаритном гараже.
- Protherm – производитель, изготавливающий высококачественные котлы разной мощности. Варианты небольших габаритов отличаются бесшумностью, интересным дизайном, часто устанавливают в автодомах.
- Также стоит отметить продукцию брендов Ferroli и Bosch, которая также заслужила признание большого числа автовладельцев.
Достоинства и недостатки
Вы уже знаете, каков принцип работы печи на отработанном масле. Пиролизный принцип прост, но менее эффективен. А капельные модели более сложны по своей конструкции, но обеспечивают максимально полное сгорание топлива. К тому же, они могут работать в составе систем водяного отопления. Прежде чем мы расскажем, как сделать печку на отработке, необходимо поговорить о достоинствах и недостатках этого оборудования. Начнем с положительных черт:
Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.
- Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
- Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
- Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
- Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
- Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.
Не обошлось и без недостатков:
Нужно регулярно чистить дымоход, чтобы он не забился окончательно.
- Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
- Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
- При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.
Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.
Подбираем конструкцию печки
Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:
- Двухходовая печь на дровах и угле, сваренная из листового металла.

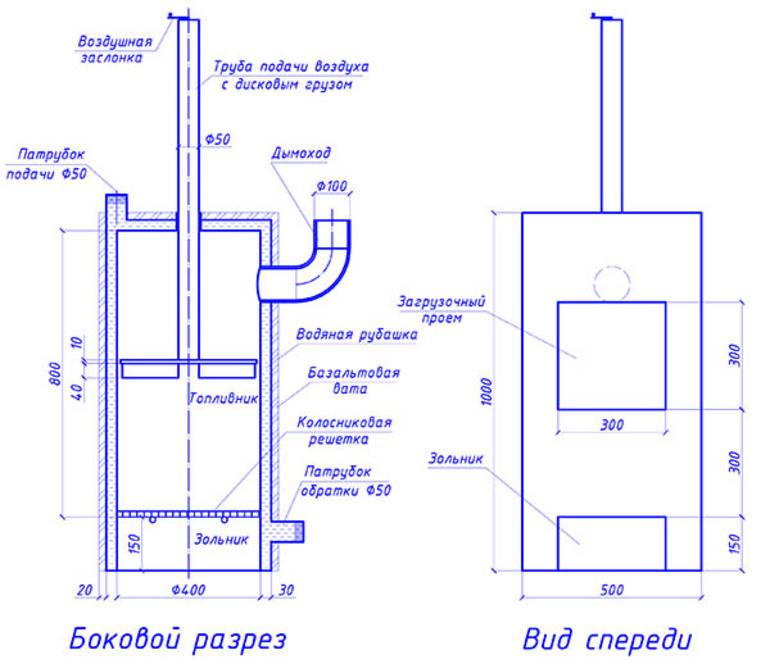

- Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
- Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
- Капельница на отработке автомобильных и других масел.

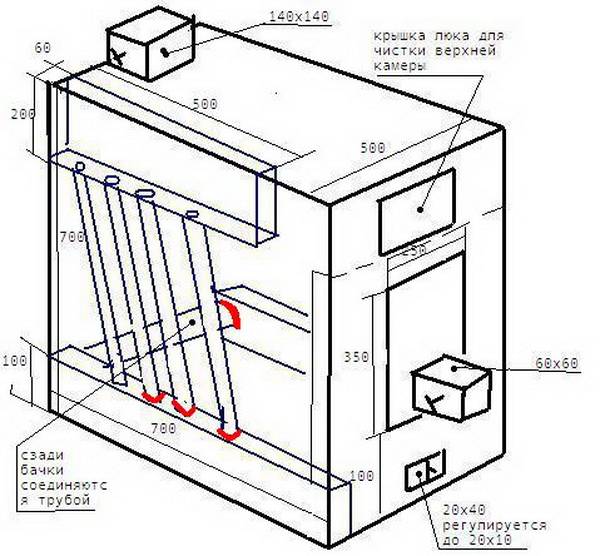

Агрегат с двумя дымооборотами
Дровяной отопитель с воздушной камерой вверху
Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:
- Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
- Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
- Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
- Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.
Двухкамерная пиролизная печка
Буржуйка на дровах
Старая добрая буржуйка на твердом топливе — классика, которая никогда не потеряет актуальность. Предлагаем подробную инструкцию по изготовлению такой самодельной печи для гаража.
Первое, что вам понадобится — это труба. Она станет основой для будущей печи.
В используемом фрагменте вырежьте отверстие для колосника — без него разогреть нижние слои дров будет проблематично.
Оформите короб для золы аккурат на вырезанном отверстии.
Переверните заготовку и сделайте отверстия для дымохода.
Чтобы повысить теплоотдачу во время растопки, рекомендуется использовать в дымоходе горизонтальные перегородки.

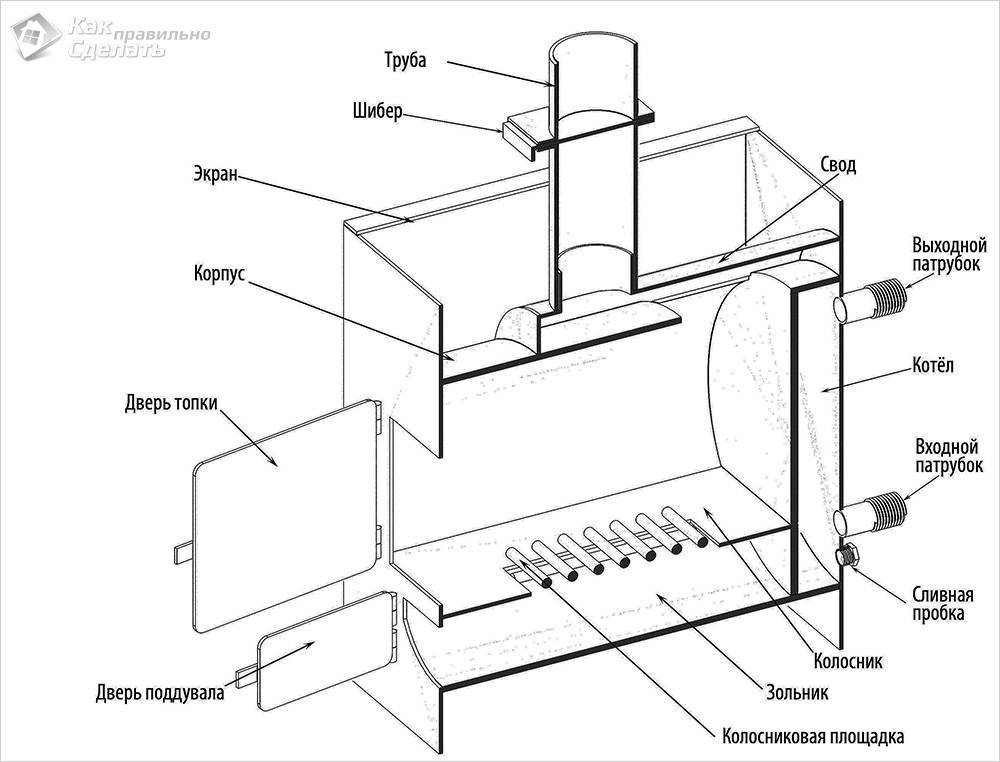

Теплообменник можно изготовить из тонких труб.
Стоять печь будет на ножках — их легко изготовить из любого подручного материала. На фото, например, используется усилитель бампера.
Собираем конструкцию и выводим правильно дымоход.
Добавляем внутрь огнеупорный кирпич — так буржуйка будет работать куда продуктивнее!

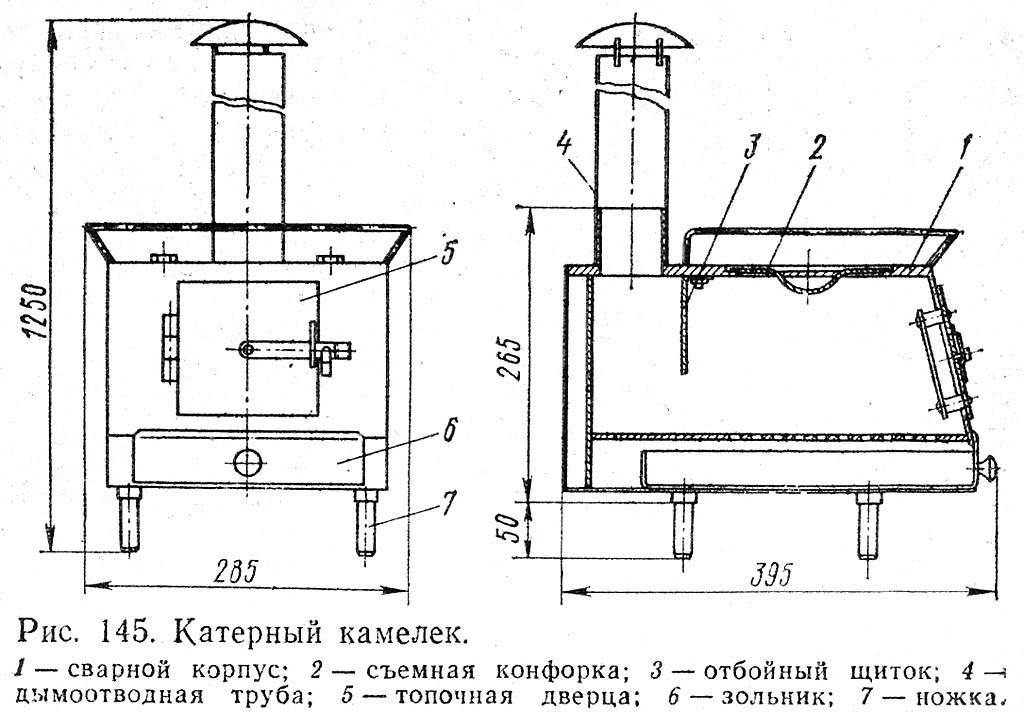

Предлагаем вам для ускорения процесса готовые чертежи — по ним можно быстро и, главное, правильно собрать печь на дровах для вашего гаража и остаться довольным.
Это интересно: Печь для гаража из газового баллона — как сделать печку для отопления своими руками из двух баллонов, чертежи конструкции
Какие требования необходимо иметь в виду для обеспечения качественного отопления
- Печь в гараже должна быть небольших размеров.
- Предпочтительно использование твердого или жидкого топлива.
- Желательно, чтобы печь нагревалась быстро и поддерживала нужную температуру в течение длительного времени.
- Лучше выбирать конструкции из недорогих стройматериалов, простые в сборке и удобные в обслуживании.
Оптимально подходит под данные требования небольшая кирпичная печь.
Достоинства
- Может обеспечивать подходящий температурный режим: заслонки и поддувало служат регуляторами процесса горения топлива. Если нужно добиться более высокой температуры внутри гаража — просто увеличьте количество дров в топке.
- Основное отличие кирпичной печи — более долгое остывание по сравнению со стальными и чугунными.
- Зависимость мощности от размеров топки линейная.
- Конструкция относительно недорогая, если вы примете решение возводить ее своими руками.
- Топливо для кирпичной печи также недорогое.
Недостатки
- Долгий разогрев.
- Чтобы поддерживать приемлемую температуру, необходимо растапливать печь ежедневно.
- Если ограничить приток свежего воздуха через дверцу поддувала, то КПД устройства упадет.
- Чтобы постройка не отняла много денег, придется использовать не самые дорогие материалы.
10 Некоторые советы – что поможет улучшить работу печи
Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.
Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

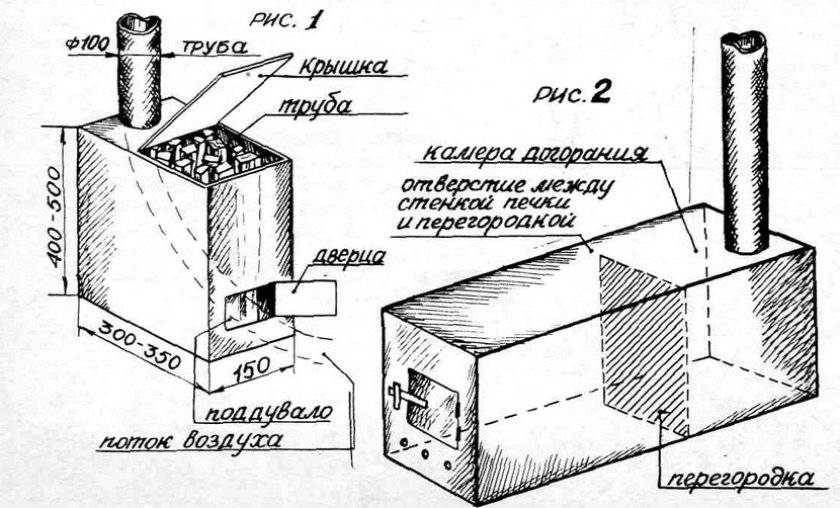

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.
Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.
Металл или кирпич: что выбрать
Выделяют два основных материала, из которых изготавливают печурки — металл и кирпич. Прежде чем изготовить устройство для теплоснабжения гаража, рекомендуется ознакомиться с особенностями каждого из них.
Металл
Часто гаражи оснащают печами, изготовленными из металлических пластин. К основным достоинствам железных изделий относят то, что они не поддаются воздействию низких и высоких температур. Также железные печурки медленно остывают и быстро разогреваются, что позволяет сэкономить топливо для растопки. Установить металлическое оборудование можно в любом месте гаража, так как оно компактное в отличие от изделий из кирпича.
Однако у железных буржуек имеются недостатки, с которыми лучше ознакомиться. Основным минусом считают то, что из-за использования таких печурок воздух внутри помещения становится слишком сухим.
Кирпич
Чаще всего печи из кирпичей устанавливают в загородных домах, однако некоторые используют их для обогрева гаража. Главным плюсом кирпича считают то, что он долго сохраняет тепло. Если протапливать гараж днем и выключать отопление на ночь, помещение не успеет остынуть до утра. Однако если кирпичная конструкция будет сооружена неправильно, она не сможет долго поддерживать тепло.

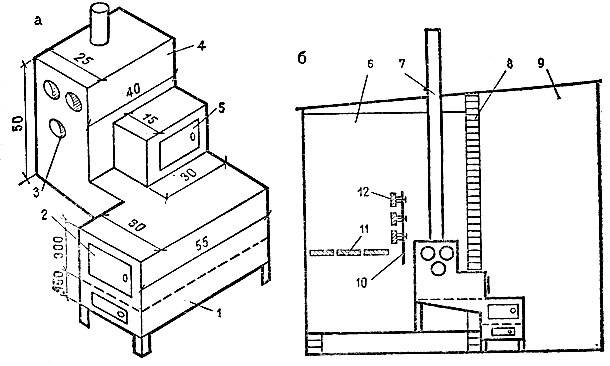

Для обогрева небольшого автогаража используют кирпичные голландки, отличающиеся прямоугольной формой и небольшими габаритами. Другие разновидности кирпичных печек не подходят для гаражей.
