Как собрать ДМВ антенну своими руками

Как сделать антенну-петлю из кабеля

Антенна-петля из трубки оптимальна для монтажа на улице, позволяет принимать сигнал на дистанции до 40 км от наземной станции (без репитера). Алгоритм ее создания следующий:

  1. Создание петли из трубки диаметром 1.2-1.8 см (петля должна быть симметрична и незамкнута). Длина трубки зависит от частоты, в которой вещает телецентр. Концы должны располагаться на дистанции 6.5-7 см один от другого.
  2. Зачеканивание одного конца.
  3. Наполнение полости песком.
  4. Зачеканивание 2-го конца.
  5. Установка петли на шесте. Она должна быть направлена в сторону ретранслятора.
  6. Установка согласующей петли на концах. К местам, где соединяются эта и незамкнутая петли, подсоединяется провод, который идет к приемнику.

Как сделать рефлектор

Рефлектор – это металлическая поверхность, которая нужна для отражения сигнала. Если его не изготовить, то сигнал будет проходить мимо антенны и поглощаться стеной. Рефлектор же будет отражать радиосигнал обратно на проводник антенны. Это позволяет усилить сигнал.

Делается только из токопроводящего материала. В качестве материала можно взять:

  • лист цельного металла;
  • стеклотекстолит, который используется для изготовления печатных плат (покрыт слоем медной фольги);
  • металлическая решетка наподобие клетки для попугаев или грызунов;
  • можно соорудить самостоятельно из доски, наклеив на одну сторону обычную фольгу.

Интересным решением выступает вырезанный кусок из корпуса системного блока компьютера.

Фиксировать «восьмерку» на рефлектор нужно через изоляционный материал. Замыкание не допускается. Можно крепить через кусок ПВХ-трубы, оболочку маркера или другой не проводящий электричество материал.

Расстояние от рефлектора до ромба Харченко должно быть меньше в 7 раз, чем длина стороны. Если взять приведенный ранее расчет, то расстояние будет 15/7=2,1 см.

Возможные проблемы и их решение

При использовании цифровой приставки или тюнера в сочетании с комнатной антенной возможны следующие трудности:

  • Приема нет вообще.Как правило, это означает, что антенна находится в «мертвой зоне». Нужно поэкспериментировать с ней, перемещая ее по комнате. Если такой точки, где сигнал ловится, обнаружить не удалось, следует подумать о другом способе приема (спутниковое ТВ, цифровое вещание через интернет и т. д.).
  • Принимается лишь половина каналов (10 из 20). Это значит, что удалось поймать только один мультиплекс. Здесь нужно узнать частоту вещания ретранслятора (например, с помощью онлайн-сервиса РТРС) и провести ручную настройку второго пакета каналов.
  • Сигнал принимается с помехами. Картинка замирает, телевизор начинает показывать с квадратными пятнами на экране, звук пропадает. Это означает, что помимо телесигнала антенна начала принимать посторонний шум (например, от роутера Wi-Fi). Следует попытаться изменить ее местоположение и ориентацию, чтобы отстроиться от шума.

Предыдущая
АнтеннаДелаем простую цифровую DVB-T2 антенну из ТВ-кабеля
Следующая
АнтеннаВыбираем комнатную антенну для цифрового ТВ – 8 лучших моделей

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.


Устройство комнатной антенны на базе пивных банок

Обозначения:

  • А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
  • B – места крепления экранирующей оплетки кабеля.
  • С – центральная жила.
  • D – место крепления центральной жилы
  • E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения

Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:

  • антенны эфирные;
  • антенные усилители;
  • коаксиальные кабели.

Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.

Кроме того, для приема цифрового сигнала на даче подойдут:

  • дециметровые антенны (ДМВ);
  • широкополосные антенны (МВ-ДМВ).

При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).

Метровый диапазон волн

При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.

Антенна метрового диапазона для принятия цифрового сигнала не предназначена.

Дециметровый диапазон (ДМВ)

Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.

Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.

Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения

Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

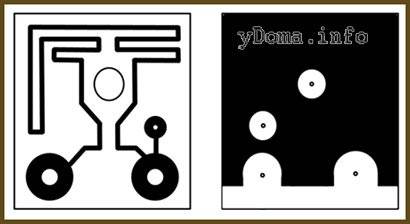

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

  1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

    Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

  2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

  1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
  2. Далее 2 участка по 14 см.
  3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
  4. Далее снова 2 внешних участка по 14 см.
  5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

  1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
    Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

    От этого зависит принимающая способность антенны, ее диапазон приема.

  2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Выбор формы

Классическая форма – треугольник, образованный двумя линиями вибраторов постепенно уменьшающейся длины (если считать от основания).Однако это не единственное решение.

Производители выпускают эти конструкции еще как минимум в двух форматах:

«Дельта». Производится уже лет тридцать на заводе в Санкт-Петербурге и представляет собой изогнутый единый вибратор треугольной формы из стальной проволоки. Схема дециметровой цифровой антенны подразумевает включение всех проводников-вибраторов в единую цепь. Так что «Дельта» в некоторых отношениях даже эффективнее классического стержня с «рогами»-вибраторами.

Пластина сложной формы (волновой канал). Применяется для внешних телеантенн дальнего действия, особенно если используется встроенный усилитель. Конструкция незамысловатая, отчасти поэтому ее так облюбовали производители. Подстраивается под длину волны за счет разных расстояний между вибраторами

Хорошо работает только для дальнего приема и в активном варианте (для среднего и ближнего поля важно чередование).

Линейная решетка симметричных вибраторов с монотонно изменяющейся длиной. Может быть изготовлена как в виде плоской конструкции, так и в форме решетки с двойной линией, образованной скрещенными проводниками

Это самый эффективный, но при этом конструктивно более сложный вариант антенны.

Свойства волн

При встрече с волнами объектов нашего материального мира наблюдаются сразу несколько явлений:

  • отражение волн от препятствий;
  • прохождение сквозь препятствие;
  • поглощение волн средой прохождения;
  • огибание волнами препятствий.

Последнее явление относится уже к взаимодействию волн друг с другом. Когда волны встречают другие волны, то они накладываются друг на друга и складываются и вычитаются. Это называется интерференцией волн.


Появление волн


Волны

Но волна может интерферировать не только с другой волной — волной от другого источника — она может то же самое делать и с самой собой, когда какое-то препятствие разделяет одну волну на два потока. При прохождении препятствия волна снова объединяется и постепенно «забывает» о препятствии, когда полосы усилений и ослаблений за препятствием гаснут и сходят на нет.

Все эти явления присущи всем волнам, и механическим, таким как на поверхности воды или как акустические волны в воздухе, и электромагнитным, пронизывающим и воздушное пространство, и безвоздушное.
