Как выпрямить провод от наушников: вручную, грузилом

Какими способами можно удлинить провод наушников

Теперь поговорим непосредственно о возможных способах. Существует их всего два. Разберём подробно каждый из них.

С помощью специальных приспособлений

Этот вариант наиболее безопасный, и подходит даже для использования совместно с качественным оборудованием. Он предполагает применение специальных удлинителей.

Такие удлинители делают до 10 м, и их легко можно найти в продаже. На полках магазинов вы найдёте удлинители с джеком:

Любой удлинитель имеет с одной стороны aux выход, а с другой – джек. Каждая из этих сторон имеет определённые параметры. Выбирайте размеры, соответствующие джеку ваших наушников и размеру входа аудиотехники.

Подручными средствами

К этому способу обычно прибегают подростки с целью протестировать свои умения, и из праздного интереса. Выполнить удлинение подручными средствами можно, следуя инструкции.

  • Возьмите шнур, идентичный имеющемуся или провод от других наушников.
  • Обрежьте его с обеих сторон и зачистите.
  • Обрежьте штекер на исходных наушниках и зачистите шнур.
  • Соедините два шнура максимально близко и так, чтобы сошлись контакты.
  • Перемотайте место соединения изолентой.
  • С другой стороны подсоедините таким же образом провод к штекеру.

Готово! Можете испробовать работоспособность и качество вашего новшества.

Можно ли удлинить наушники с коротким проводом? Как это сделать? У компьютера вход для наушников сзади и большинство наушников, которые мне нравятся, слишком короткие. Приходится искать более дорогие с длинным кабелем, есть ли другие варианты решения проблемы?

Зайти в любой магазин, где продают наушники и купить провод-удлинитель с вот таким набором разъемов нужной вам длины. Я в соседней лавке, когда надо было, нашел для себя трехметровый.

Это можно осуществить, если у вас есть возможность присоединить дополнительный разъем. То есть нужна еще одна вилка, которую вы втыкаете от наушников и еще один разъем куда вы втыкаете саму вилку.

По сути нужен просто удлинитель для наушников. И тогда ваши наушники можно будет подключить.

Но есть еще один вариант, это использовать беспроводные наушники.

Не стоит этого делать. У ноутбука есть запас мощности, но при удлинении проводов все равно будет теряться сила звука из-за потерь в проводах. Плюс паразитные наводки. Лучше рассмотреть вариант наушников с блютузом. В ноутбуке блютуз обычно есть.

Но можно поискать и аудиоудлинитель. Только блютузные наушники с Али будут дешевле.

День добрый, Если вы с электрикой ладите то попробуйте удлинить провод, если нет то разверните компьютерный блок задней стороной к себе.

Если наушники устраивают, но их провод слишком короткий и их неудобно использовать со всеми устройствами, то один из вариантов — купить аудио удлинитель. Можно подобрать аудио удлинитель с Jack 3,5 mm, к нему подойдут любые стандартные наушники. Длину такого кабеля можно выбрать по своему усмотрению, есть кабели, длиной 0.5 метра, 1 метр и длиннее. Желательно выбрать не самый дешевый, тогда качество и прочность кабеля окажутся достойными, а также качество звука останется на должном уровне.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

6. Купите GripStick

Если самостоятельные исправления не работают для вас, возможно, пришло время рассмотреть решение на профессиональном уровне. GripStick — это результат успешной кампании на Kickstarter, разработанной специально для удаления поврежденных штекеров наушников.

GripStick можно купить онлайн на сайте производителя nightek.com за $ 24,95. Несмотря на то, что это дорого, это гораздо меньше, чем платить профессионалу, чтобы удалить потерянный разъем для наушников. Точно так же, если ваш телефон находится на гарантии или на смартфоне, , это может быть неудобно отправить его на ремонт (обычно это так). Покупка GripStick позволит избежать этой проблемы.

Использовать GripStick просто. Вставьте цилиндр в гнездо для наушников, вставьте его на место и снова вытяните, используя кольцо. Потерянный кусок будет удерживаться GripStick, и ваш разъем для наушников снова будет свободен для использования!

Домашний ремонт беспроводной гарнитуры и наушников

Причин, почему может не работать блютуз-гарнитура, может быть множество: невозможность зарядки, меньшее количество рабочих часов, чем положено, или отсутствие слышимости в одном из аудиовыходов. Чтобы любую из этих проблем исключить, понадобится разобрать и обнаружить неисправность.

Хорошее качество наушников можно определить в процессе разборки по плотности изоляции и спайки контактов В основном проблему связывают с выходом аккумуляторов из строя.

Чтобы разобрать корпус беспроводных наушников, вам необходимо снять оба кожуха с динамиков, затем выкрутить винты, чтобы добраться до платы и аккумулятора. Предварительно подберите нужную модель заряжаемой батареи и перепаяйте старую на новую. Смотрите пример демонтажа блютуз-наушников в этом видео.

Ремонт штекера наушников

наушники KB EAR Opal кабель

Как можно произвести ремонт штекера наушников? Интересно? Читаем далее…

В современных гаджетах, предназначенных для воспроизведения звуковых файлов, всегда предусмотрено гнездо для подключения наушников. Штекеры, которые используются в таких звуковых системах,называются TRS или Jack. Они бывают следующих типов:

  • Micro-jack 2,5 мм
  • Mini-jack 3,5 мм
  • Jack 6,3 мм

Коннектор Микро-джек диаметром 2,5 мм используется в самых миниатюрных устройствах, предназначенных для звуковоспроизведения. Это электронные игрушки, миниатюрные плейеры и фотографическая техника. Имеет две ламели и передаёт звуковой сигнал в монофоническом режиме.

В современных устройствах применяется редко. Вся бытовая аппаратура и устройства мобильной связи оснащены гнёздами для подключения коннектора Мини-джек диаметром 3,5 мм. Он имеет три ламели — левый канал, правый канал и земля. Универсальная гарнитура из наушников и микрофона подключается к устройствам через адаптер с четырьмя контактами. Джек 6,3 мм используется в профессиональной звуковой аппаратуре.

Схема устройства наушников

Телефонные наушники состоят из следующих частей:

  1. Штекер. Представляет собой металлический (как правило, медный) штырек диаметром 3,5 мм. Разделен с помощью полимерных проставок на 3 или 4 части. Такое разделение необходимо, чтобы обеспечить отдельную передачу сигнала для второго канала и микрофона. С тыльной стороны имеет посадочные места для припаивания проводов, ведущих к динамикам.
  2. Провод. Трех- или четырехжильный провод. Жилы с одной стороны припаяны к посадочным местам штекера, а с другой – к динамикам. Если речь идет о четырехжильном проводе, 4-я жила и «земля» также припаяны к микрофону.
  3. Динамики. Представляют собой динамические головки, которые предназначены для воспроизведения звукового сигнала, поступающего со штекера по жилам провода. Состоят из металлического корпуса, постоянного магнита, катушки и мембраны. На катушку подается ток. Поскольку она расположена внутри постоянного магнита, это приводит к противодействию магнитных полей. Катушка выталкивается из магнита и тянет за собой мембрану. Та создает колебания воздуха и тем самым генерирует звуковые волны. Динамики скрыты в пластиковых корпусах, которые вставляются в уши.
  4. Микрофонный блок. Позволяет отвечать на звонки с использованием наушников. Состоит из микрофона, платы ответа с кнопкой, а также защитного корпуса. Соединен со штекером с помощью отдельной жилы, а также общей «земли» провода.

Схематическое изображение устройства наушников без микрофонного блока.

Ремонт внутриканальных наушников

В настоящее время очень популярны проводные наушники-вкладыши. Низкая цена, небольшие размеры и приемлемое качество звука делают их незаменимыми для использования в наушниках мобильных устройств.

Потому что наушники используются на ходу, провода постоянно сгибаются, а затем изнашиваются через некоторое время, как правило, на входе телефона, редко на разъеме.

Место разрыва провода, как правило, очевидно, звук в одном из телефонов начинает исчезать время от времени, когда провод перемещается. В этом случае, и без приборов, становится ясно, где происходит износ провода. Вот пример саморемонтирующихся наушников htc в канале.

В этой гарнитуре провод на входе одного из телефонов изнашивается. Чтобы починить его, нужно открыть кейс. Для этого нужно вставить лезвие ножа в пространство между половинками корпуса и слегка повернуть его, чтобы разделить половинки.

Обычно половинки телефона крепятся друг к другу плотным прилеганием, благодаря канавке на одном конце и выступающему плечу на другом, поэтому они плавно разъединяются.

После разборки телефона было видно, что одна из пар проводов была разорвана, во втором проводе также была разорвана часть проводов. Учитывая, что проволока на входе в наушник также изношена, необходимо удалить всю непригодную для использования часть.

Таким образом, провода были отпущены от телефона, кабель был перерезан на пару дюймов и провода были лишены изоляции. Затем монтажный кронштейн был снят и закреплен обжимными клещами на кабеле в новом положении. Положение было выбрано исходя из того, что при протягивании кабеля паяные проводники будут плохо тянуть.

Осталось олово и припой, соблюдая полярность, провода к передатчику для наушников. Плоскогубцы использовались как третья рука. Ручки плоскогубцев были снабжены аптечной резинкой, которая обеспечивала легкий зажим телефона.

Остается только собрать половинки вместе и протестировать гарнитуру в действии. Во время ремонта я также перепаял провода второй гарнитуры, так как в ближайшем будущем они выйдут из строя.

Цветовая распайка проводов

В кабеле, идущем от вилки, расположено несколько проводов разного цвета. В качественных кабелях используется мишура, в которой тонкие провода оплетаются капроновой или льняной проволокой, что повышает механическую прочность при растяжении и изгибе проволоки.

Для проводов с цветовой маркировкой не существует международного стандарта. Поэтому производители припаивают провода к выводам разъемов в соответствии со своей внутренней документацией.

Но из практики можно сделать вывод, что обычная проволока GND окрашивается не всеми производителями и имеет цвет меди, покрытой изоляционной краской.

1. Используйте внутри биро

Вот забавный факт: труба, идущая вверх по внутренней части вашего био (например, Bic или Paper Mate), почти точно такого же диаметра, что и разъем для наушников. С небольшим усилием и регулировкой, это может быть использовано для удаления сломанного разъема с вашего устройства.

Для этого снимите внутреннюю трубу. Это кусок с чернилами в нем, и почти всегда удаляется, потянув за перо ручки. В нижней части трубки, противоположной кончику, вы должны обнаружить, что там нет чернил. Вы можете использовать эту часть трубки, чтобы удалить сломанную пробку. Просто плотно вставьте его в гнездо для наушников и снимите. Трубка должна захватывать сломанную часть и вытягивать ее.

Если это не сработает в первый раз, у вас есть несколько вариантов. Во-первых, слегка расширить трубку гвоздем, чтобы обеспечить плотное прилегание к пробке. Кроме того, вы можете быстро нагреть конец трубки, чтобы смягчить ее, а затем вставить ее в гнездо. Оставьте это на мгновение, затем удалитесь.

Кроме того, если у вас очень устойчивая рука, попробуйте горячий клей или суперклей в очень небольшом количестве на конце трубки перед вставкой. Видео выше демонстрирует аналогичный подход с использованием жевательной резинки.

Наконец, вы можете пропустить некоторое давление. Если вы можете, отрежьте трубку длиной два дюйма (или найдите что-то похожего размера, например, трубку из банки со смазочным маслом), затем вставьте ее в гнездо для наушников. Затем постучите по нему чем-нибудь твердым (например, туфлей или туфлей), чтобы убедиться, что потерянная часть зажата. Когда вы довольны, что его удерживает трубка, снимите с телефона.

Как отремонтировать штекер наушников

Если проблема не в разрыве жил, а в нарушении их контакта со штекером, без паяльника не обойтись. Для работы потребуются:

  • паяльник;
  • изолента;
  • канцелярский нож;
  • припой.

Первое, что нужно сделать – это зачистить штекер от полимерной изоляции. При этом не следует торопиться отсоединять жилы. Необходимо запомнить их расположение. Это очень легко сделать, поскольку каждая жила имеет свой цвет:

  • медный – «земля»;
  • красный – правый канал;
  • синий (иногда зеленый) – левый канал;
  • черный – микрофон.

Каждая жила имеет свой цвет. Это позволяет запомнить, какая куда крепится.

Затем все контакты отсоединяют от штекера (даже целые). После этого посадочные места для них тщательно зачищают канцелярским ножом и припаивают туда жилы.

Штекер с припаянными к нему проводками заматывают изолентой в несколько слоев. При этом нельзя допускать, чтобы жилы контактировали между собой участками, на которых отсутствует изоляция.

Нужно отметить, что в большинстве случаев припаивать провод к старому нецелесообразно. Конструкция в результате такой работы получается довольно ненадежная – велик риск повторного обрыва. Гораздо проще отрезать старый штекер, а на его место поставить новый, благо стоят эти комплектующие недорого и приобрести их можно почти в любом магазине электроники. Правда, в этом случае несколько уменьшится общая длина провода наушников. Но ее сокращение на 2 – 3 сантиметра некритично – ими вполне можно пожертвовать.

Гораздо целесообразнее не чинить старый штекер, а установить на его место новый.

Процедура установки нового штекера принципиально не отличается от описанной выше процедуры починки старого. Единственная разница в том, что перед началом работы надо не счищать изоляцию, а снять небольшой пластиковый кожух (обычно от откручивается). Заматывать жилы изолентой внутри не надо. Для предотвращения их соприкосновения сменные штекеры имеют пластиковую проставку цилиндрической формы, которую размещают под кожухом.

Что делать если сломались большие наушники

Как починить большие наушники, если они не работают.Пропадание звука или его искажения обычно связаны с обрывом проводника и попаданием механических частиц на мембрану звукового капсюля. Если внутри конструкции оборвался провод, это легко определяется при внешнем осмотре. Достаточно припаять оборванный провод на место и работоспособность изделия восстановится. Искажения возникают, когда между мембраной и крышкой с отверстиями попадают мелкие механические частицы. Нужно аккуратно вынуть капсюль, удалить мелкий мусор и мягкой кистью убрать пыль из отверстий. Искажения звука или хрипы возникают из-за деформации мембраны или нарушения центровки катушки. Такие неисправности связаны с заводским дефектом, который проявляется спустя некоторое время после начала эксплуатации. Ремонт динамического излучателя в домашних условиях сложен или невозможен, поэтому проще приобрести новую модель. В домашних условиях можно отремонтировать и наладить наушники или гарнитуру с микрофоном.

Ремонт наушников

Признаки неисправностей наушников:

  • периодическое пропадание звука на обоих наушниках или полное на одном из них;
  • появление посторонних шумов и шорохов, когда включите штекер в гнездо или шевелите его;
  • искажение звука из-за пропадания определенных диапазонов частот (может произойти при обрыве «земли»);
  • в стереонаушниках остается монозвук;
  • не работает микрофон с кнопками гарнитуры.

При достаточных навыках работы с электроникой и знании схемы, как припаять наушники, можно их отремонтировать.

Как поменять штекер на кабеле наушников:

  • Когда неисправен сам разъем, повредились провода в месте соединения, или пользователь думает, как заменить один штекер на другой, в любом случае надо отрезать кабель от штекера;
  • Теперь подготавливается кабель. В стереофоническом кабеле для наушников 2 провода: один – для левого канала, другой – для правого. Цвет их может быть любой (часто красный и зеленый). Каждый из них окружен медным проводом – «землей». Нужно отделить «землю» от красного и зеленого проводников, так, чтобы получилось всего 4 провода, из которых 2 медных надо скрутить вместе;

Провода кабеля перед пайкой

  • Иногда конструкция кабелей отличается. Например, один проводник будет окружен медным проводом, а другой – полосатым красно-зеленым проводником. В этом случае именно красно-зеленый провод является «землей» и его надо соединить с медным;
  • Для удаления изоляционного покрытия с проводников можно воспользоваться обычной спичкой. Долго нагревать провода нельзя, они могут стать слишком черными и ломкими. Лаковое покрытие не получится удалить острым предметом, им можно воспользоваться для счищения остатков;
  • После развинчивания корпуса разъема внутри будут доступны 3 контакта (штекер ТРS);

Важно! Прежде чем припаять штекер к наушникам, нужно продеть кабель через верхнюю часть разъема, после чего снова вставить эту крышку в металлическую основу. Если этого не сделать, придется заново отсоединять и припаивать провода к штекеру

Настал момент залудить концы проводов (обработать паяльником с небольшим количеством припоя для улучшения соединения);
Перед тем, как припаять провода, надо помнить, что пайка – это не сварка, она предназначена для обеспечения надежного электрического контакта

Поэтому важно выполнить хорошее механическое соединение между проводом и клеммой: просунуть провод в отверстие, обмотав пару раз. Провод «земля» обычно подсоединяется к большому внешнему разъему, два других – на оставшиеся контакты согласно схеме;
Здесь можно проверить, правильно ли подготовлена распайка

Для этого штекер от наушников подключается к разъему аудиоустройства и проверяется, слышен ли стереозвук. Звук может мерцать или потрескивать, но это все прекратиться после того, как запаять контакты. В случае если звук не слышен совсем, надо проконтролировать еще раз соответствие соединений схеме распиновки;
Затем припаиваем провода к контактам;

Припаивание проводов к штекеру

Важно! Необходимо надежно зафиксировать штекер. Когда он движется при пайке, может получиться ненадежный контакт

При завершении пайки надо обжать контакты с помощью плоскогубцев и затем убедиться в отделении каждого запаянного провода друг от друга. Если они соприкасаются, можно потерять звук в одном или обоих наушниках, а также получить моно вместо стерео.

Наушники с микрофоном

При неисправности гарнитуры для смартфона дело придется иметь с разъемом TRRS и кабелем, в котором часто находятся пять проводов и пластиковый шнур для укрепления кабеля.

Как паять кабель для наушников с микрофоном, надо посмотреть по соответствующей схеме. Она зависит от используемого стандарта.

Для iPhon при вскрытии кабеля можно обнаружить следующие провода:

  • красный – правый сигнал аудиоканала;
  • красно-медный витой – «земля» для правого аудиоканала;
  • зеленый – сигнал левого аудиоканала;
  • зелено-медный витой – заземление для левого аудиоканала;
  • красно-зеленая оболочка с медным проводом внутри: медная жила – провод микрофона, оболочка – «земля» микрофона.

Схема пайки штекера наушников с микрофоном

Все заземляющие провода при замене штекера на таких наушниках присоединяются к общему контакту, а остальные – разводятся согласно схеме. Последующие манипуляции такие же, как и при пайке трехконтактного штекера.

Трех,- и четырехпроводные кабели для наушников являются на данный момент самыми распространенными, но иногда после вскрытия кабеля можно обнаружить шесть проводов и даже больше. В этом случае надо прозванивать жилы мультиметром для определения, где правый и левый аудиоканал. Землю часто можно определить по цвету.

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже

GND

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Ремонт гарнитуры с функцией прибавления звука и микрофоном

Наушники, укомплектованные микрофоном, не имеют принципиальных отличий от стандартной системы. Однако, чтобы знать, как сделать их рабочими, нужно разбираться в некоторых нюансах функционирования. Причинами неполадок в такой гарнитуре, как и в обычных наушниках, могут стать разрывы проводов, вышедшие из строя штекеры или сломанные мембраны наушников, требующие замены.

Иногда случаются экзотические поломки в виде растяжения проводов. Подобная ситуация не типична, так как в обычной жизни провода скорее сминают, чем растягивают. Поврежденный участок кабеля в этом случае хорошо прощупывается — на этом участке будет заметно сильное истончение жилы. Исправить поломку можно при помощи уже привычного паяльника. Удалите изоляцию и защитный лак с провода. Специалисты говорят о том, что сделать это можно при помощи свечи или зажигалки. После этого проводится лужение их концов и надежная спайка – ремонт наушников своими руками окончен.

Восстановить порванные провода наушников проще, чем кажется, однако на это нужно потратить какое-то время. Запаситесь всеми необходимыми материалами, чтобы не прерывать процесс и не оставлять оголенные детали без присмотра. Будьте аккуратными с мелкими проводками, ведь их очень легко повредить кусачками или ножом.

Читать также: Бензиновый дровокол своими руками

Независимо от стоимости наушников, в результате неправильного с ними обращения или форс-мажорных обстоятельств они могут прийти в негодность. Иногда нужно выполнить ремонт сразу же, причем в большинстве случаев не имея под рукой нужных инструментов. Для этого достаточно знать, как починить наушники без паяльника.

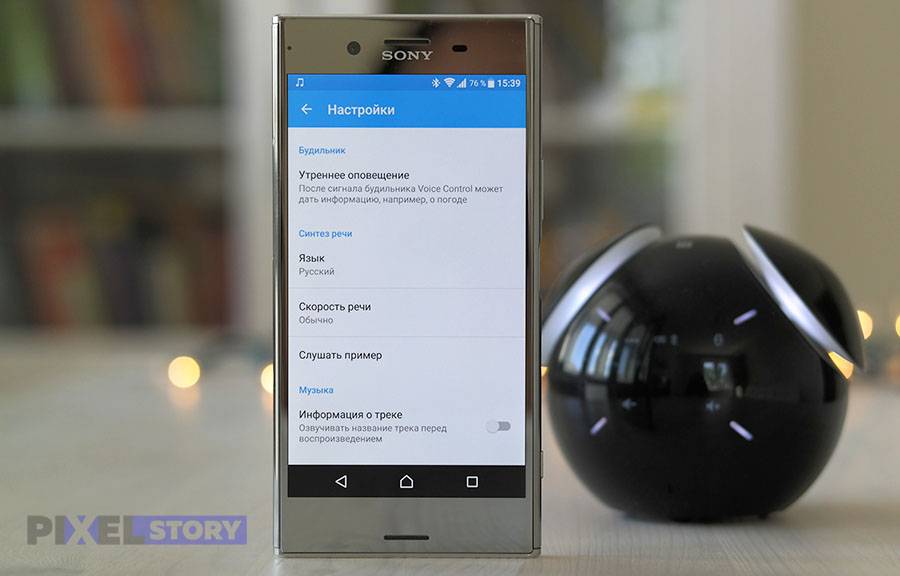

Проверьте, не подключен ли смартфон к другому устройству через Bluetooth

Если ваш смартфон сопряжен с беспроводными наушниками, динамиком или любым другим устройством через Bluetooth, возможно, что мини-джек для наушников отключен. Обычно, когда вы подключаете наушники, смартфон должен их распознавать, и все должно работать по назначению, независимо от настроек Bluetooth. Однако это бывает не всегда так.

Это быстрое и легкое решение, так как все, что вам нужно сделать, это открыть меню настроек на вашем устройстве, найти опцию Bluetooth и проверить, включена ли она, а смартфон не сопряжен с одним из других устройств, которые у вас есть в вашем доме.

Если это так, просто выключите его, подключите наушники и посмотрите, не решит ли это проблему. Если они все еще не работают, просто переходите к следующему решению в этом списке.

Как починить наушники без паяльника

Запаять наушники без паяльника, увы не получится. Конечно, при желании, можно паять и раскаленным гвоздем. Но об этом как-нибудь в другой раз. Так что про пайку мы забудем.

Нам потребуется AUX — кабель. AUX- кабель сейчас продается в любом ларьке или переходе за абсолютно смешные деньги. Используется он для подключения вашего аудио устройства к сабвуферу или авто-магнитоле и выглядит следующим образом:

Зато как приятно починить наушники своими руками без паяльника, а отсутствие кнопочек можно пережить.

Спасибо братьям китайцам, сейчас встречаются вполне сносные шнурки начиная от 0.5$. Провод, использованный в статье, стоил около доллара. Ну а ножик для бумаги, зажигалка и скотч я думаю и так у каждого дома по шкафам валяются.

Итак поскребли по сусекам, нашли весь инструментарий, сгоняли в ларек за пивом шнурком, что дальше то?

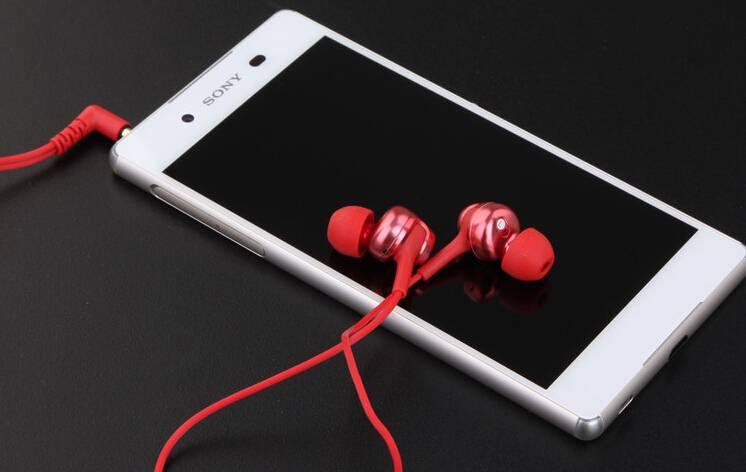

Убедитесь, что ваши наушники не сломаны

Самая очевидная причина. Вполне возможно, что с наушниками ничего не случилось, и проблема не в них. Это можно легко проверить. просто подключив наушники к другому устройству. Не обязательно к смартфону, это может быть ноутбук, телевизор или любое другое устройство с 3,5-мм разъемом на борту.

Если вы не слышите звук при использовании наушников с другим устройством, то вы обнаружили проблему.

Просто замените свои наушники. В случае, если они работают с другим устройством, причина в чем-то другом. Это означает, что вам нужно попробовать одно из других решений, перечисленных ниже.

Также рекомендуется подключить к вашему смартфону другую пару наушников, чтобы убедиться, что они работают. Хоть это и редкость, по-прежнему существует вероятность, что они могут быть несовместимы с вашим смартфоном по какой-то причине, но работают с различными другими устройствами.

К примеру, 5-пиновые наушники могут не работать в смартфонах, в которых установлен 3-пиновый разъем мини-джек.

Ремонтируем штекер наушников своими руками: пошаговое руководство

Штекер на наушниках — это достаточно уязвимый элемент, и поломка на нём происходит в большинстве случаев, а чтобы её устранить, необходим соответствующий опыт. Редакция Tenho.guru расскажет подробно, как починить деталь, не будучи мастером, с первого раза.

ИллюстрацияОписание действия
Убедившись, что повреждение контактов именно в аудио-джеке 3,5, приступаем к его демонтажу. Для этого отрезаем штекер от основного провода на расстоянии 1,5-2 см, снимаем изоляционный слой с провода (1,5 см), и перед вами появляются три контакта: жёлтый, зелёный и красный (зелёный — левый наушник, красный — правый, а жёлтый — масса).
Теперь зауживаем контакты при помощи канифоли и паяльника, после чего кончики обрабатываем оловом для cкрепления.
Обрезаем штекер, отмеряя длину, равную длине самого джека. После чего разбираем его до появления пластика, который разделяет контакты.
Определяем, какие контакты за что отвечают: первый самый длинный − это основание (масса), второй — правый канал, третий — левый канал. Аналогично внутренняя часть штекера: определяется в зеркальном порядке.
Фиксируем штекер в тисках и припаиваем наши наушники: к последнему контакту − зелёный проводок, среднему — красный, а первому (жёлтому) — жёлтую жилу. На данном этапе проверяем работоспособность наушников на телефоне или мультиметром.
Устанавливаем термоусадочные трубки, сначала тонкую так, чтобы закрыла проводки, а затем широкую, которую натягиваем на штекер и уменьшаем их размер при помощи зажигалки. Предварительно контакты оборачиваем тонкой капроновой нитью и закрепляем клеем «Момент.
Наши наушники готовы. Старайтесь все элементы прятать аккуратно, чтобы через термоусадочные трубки не виднелись бугорки, это эстетически некрасиво.

Чаще всего встречается расцветка

  • земля (общий) — желтый (золотой)
  • левый — синий (зеленый)
  • правый — красный

Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.

Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.

Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.

Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.

Итак, проводки скручены, наушники поют — на лице улыбка)

Из чего состоит звук в наушниках?

Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

  • стерео;
  • остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот — аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт «качать», он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Увеличение дальности действия беспроводных наушников

Как правило, беспроводные наушники работают на довольно большом расстоянии – хорошие модели способны дотягивать вплоть до 80 метров от передатчика. Этого хватит за глаза несмотря даже на то, что различные препятствия снижают область действия – например, стены и другие железобетонные конструкции поглощают и отражают часть сигнала, из-за чего до пользователя звук может не дойти или дойти в неполноценном виде.

Bluetooth-адаптер с антенной Linksys USBBT100

Если же по какой-то причине зоны действия Bluetooth-наушников недостаточно, или «дальнобойность» не дотягивает до обещанной производителем, следует попробовать несколько способов увеличения дальности действия:

  • сменить частоту передачи сигнала, если это возможно;
  • избавиться от препятствий между наушниками и передатчиком;
  • обновить прошивку передатчика;
  • изменить расположение устройства в пространстве;
  • поменять передатчик на более совершенный;
  • использовать антенну для Bluetooth-адаптера.

К сожалению, в отличие от сигнала Wi-Fi, увеличить зону действия наушников при помощи ретрансляторов не получится.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
