Принцип работы проходного выключателя
В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.
Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:
Как видите, на схеме от электрической проводки к выключателям подключается фазный провод, а нулевой ведется напрямую к лампе или другому осветительному оборудованию. Если проследить подсоединение от распределительной коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя независимыми проводами выводы А и Б первого устройства соединяются с одноименными выводами второго коммутатора. От выходной клеммы второго выключателя фаза подается к выводу лампы. Второй вывод лампы соединяется нулевым проводом.
Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.
В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.
Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.
Новые технологии: сенсорные проходные выключатели
Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.
Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.
Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером
Важно знать, что диммеры подходят не для всех осветительных приборов
На фото — сенсорный выключатель.
Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.
Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.
Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.
В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.
На рисунке показана схема подключения адаптера параллельно светодиодной лампе.
На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.
Рассмотрим схемы подключения проходных сенсорных переключателей.
Здесь показано соединение двух сенсорных проходных выключателей.
Здесь показано соединение трех проходных сенсорных выключателей.
Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».
В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.
Скрытый и наружный способы установки
Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.
В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.
Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

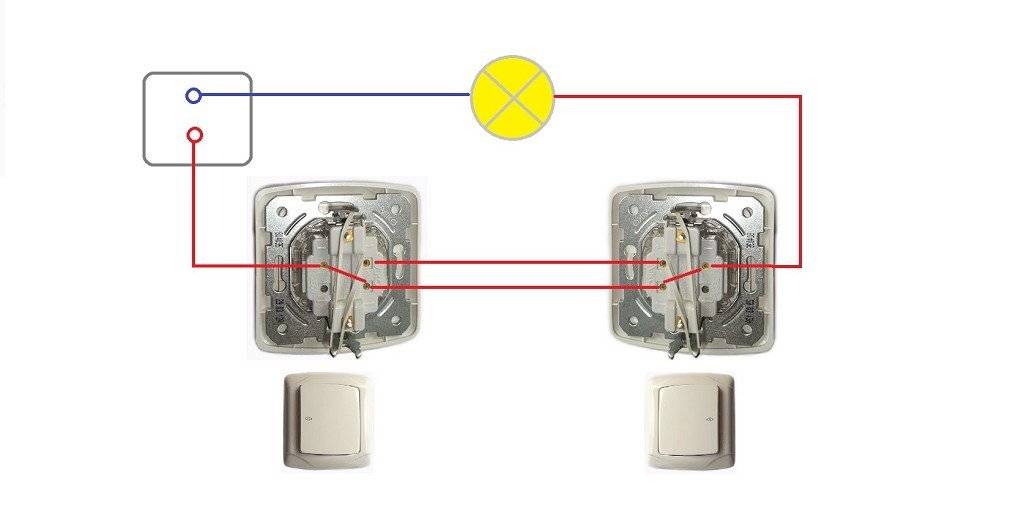

Подключение проходного выключателя со схемой управления из двух точек
Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.
От схемы обычного подключения выключателя его отличает всего два нюанса:
- конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
- количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.
При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.
Схема подсоединения проходного выключателя из трех мест
Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.
Оно служит транзитным устройством, которое не влияет на работу двух других маршевых выключателей, одновременно самостоятельно замыкая и размыкая цепь освещения независимо от двух других выключателей.
От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.
Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.
Две группы светильников. Двухклавишный проходной выключатель
Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.
Только нужно иметь ввиду несколько нюансов:
- Это два одинарных проходных выключателя, которые установлены в один корпус;
- На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
- Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.
Схема подключения — проходной выключатель
После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.
Схемы подключения проходного выключателя
Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.
Электрическая схема
Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.
Схема проходного выключателя.
Схема управления с 2 мест
Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

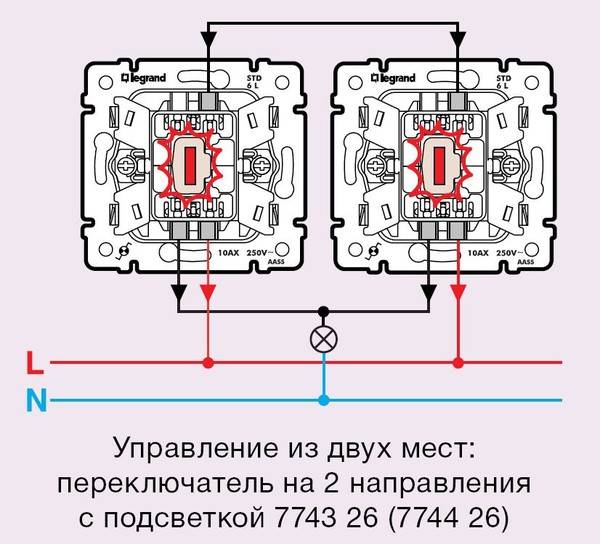

Схема управления освещением из двух мест.
Схема управления из 3 точек
Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

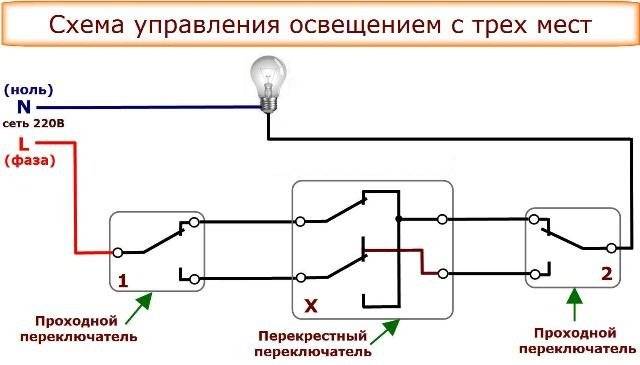

Схема управления освещением из трех мест.
Схема для 4 и более точек
Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.
Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.
Схема управления освещением для четырех точек.
Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.
Схема с распредкоробкой
Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.
Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:
- удобнее производить скрутку проводов;
- легче находить неисправность в процессе эксплуатации;
- проще подключить другие дополнительные приборы при необходимости.
Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.
Схема управления с распределительной коробкой.
С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.
Подключение сенсорного выключателя
Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.
В схеме различают главный (Master) и вспомогательные (Slave) выключатели.
В Master задействованы клеммы:
- Lin – фазная;
- L1, L2 – для нагрузки;
- COM – информационная.
У Slave задействуют контакты Lin и COM.
Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.
Схема подключения сенсорного выключателя.
Для управления светом через пульт требуется программирование.
Его выполняют в 3 приема:
прикасаются пальцем к сенсору главного переключателя;
услышав звуковой сигнал, убирают палец;
на мгновение касаются сенсора выключателя Slave.
Подключение проходных выключателей через распредкоробку: пошаговая инструкция
Шаг 1: необходимо вывести в распределительную коробку главный питающий кабель, который будет идти от электрощитка, а также проводники двух коммутаторов и проводник светильника. Питающий кабель имеет два проводника: голубой – ноль, коричневый – фаза. Выключатели здесь трехконтактные: один общий (провод с белой изоляцией) и два раздельных.
Необходимо снять изоляцию с кабеля и защитить концы проводников для дальнейшей скрутки
Шаг 2: далее следует приступить к соединению проводки. Для начала необходимо нулевой проводник от питающего кабеля соединить с нулевым проводником светильника. Затем следует подключить фазу от электрощита к общему контакту проходного коммутатора.
Соединение должно выглядеть таким образом
Шаг 3: теперь необходимо соединить дополнительные контакты между собой. Красный проводник следует скручивать с красным проводником, а зеленый с зеленым. Оставшийся общий контакт от второго коммутатора необходимо подсоединить к фазному проводу светильника.
В итоге получится такое соединение контактов
Независимо от положения клавиш на двух коммутаторах, цепочка питания будет замыкаться или размыкаться. Поэтому включить светильник получится с каждой точки, как собственно и выключить.
Последовательность действий при установке ДПВ
Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ
Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ
Шаг №1: проектирование. На этом этапе проводятся такие действия:
- Вычерчивается общая электрическая схема.
- Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
- Вычисляется метраж необходимых электрокабелей и их тип.
- Определяется место размещения переключателей с учетом удобства пользования.
- Выбирается тип монтажа: скрытый или открытый (в коробах).
Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.
Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.
Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя
Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.
Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.
Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.
Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите
Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.
Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».
Шаг №7: подключение к электросети и тестирование.
Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.
Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.
Виды переключателей
Это не ошибка или опечатка, именно переключателей, привычное понятие “выключатель” не совсем
подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как “выключатель”,
так и “переключатель”. Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке
в магазине. Главное схема, она должна быть указана на корпусе или упаковке.
Самый простой переключатель проходного типа имеет три контакта для подключения – два неподвижных
и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения
вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления.
Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку.
Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют
разными, независимыми друг от друга точками света.
Для использования в схемах управления света из трех и более точек применяется как минимум один
перекрестный переключатель. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и
соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно
сложно найти в продаже, но знайте – он существует!
Иногда перекрестный проходной выключатель называют перекидным.
Графические символы электроаппаратуры
Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).
К перечню изделий, представленных в этой таблице в виде символов, можно отнести:
- коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
- коробки вводные и проходные;
- щитки освещения (групповые и магистральные);
- шкафы и щиты самого различного функционального назначения.
Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:
В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест
Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.
На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.
Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.
Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.
Автор статьи Александр Куликов
Схемы подключения
Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.
Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.
Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.
Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.
Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.
Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.
