Сенсорный выключатель света — назначение, виды, маркировка, выбор, подключение

Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

  • бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
  • препятствует попаданию влаги в механизм;
  • в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
  • оснащён дополнительным функционалом;
  • внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

  • входящим и исходящим напряжением;
  • ток в режиме ожидания и при нагрузке;
  • мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

Дополнительные функции:

  • адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
  • защита от коротких замыканий и переполюсовки;
  • датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
  • таймер;
  • «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Sesoo SY2-01W — cенсорный выключатель с ДУ

Всем привет. В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о сенсорном выключателе Sesoo, отличительной особенностью которого является возможность дистанционного управления. Не то, чтобы выключатель с пультом был для меня жизненно необходим, но в силу специфики инженерной мысли чешских конструкторов, по чьей проектной документации строилась масса панельных домов в начале 80-х, выключатель для одной из комнат находится за ее пределами — в коридоре. Уж не знаю зачем такое было надо, но факт есть факт. Хочешь включить или выключить свет — иди в коридор. А это, скажу я вам, далеко не всегда удобно.

Но так как китайцы не стоят на месте и постоянно придумывают новые классные штуки, то и эта проблема совсем недавно была благополучно решена

Сперва думал о приобретении выключателя Livolo, так как это, наверное, самый широко известный производитель продукции подобного рода. Но подумал, что переплата в 10$ за бренд (причем китайский) того не стоит. Именно по этой причине и был заказан мне совершенно неизвестный Sesoo.

Посылка была отправлена с полноценным треком, так что вся информация по ее путешествию из Китая в Беларусь доступна для отслеживания по этой ссылке.

Поставляется выключатель в оригинальной упаковке, которая представляет собой коробку из переработанного картона.


На ее лицевой стороне указано наименование производителя, а сбоку есть наклейка с указанием точной модели находящегося внутри выключателя и его цветовым оформлением (всего выключатели доступны в 3 цветовых исполнениях, я выбрал белый):


В комплекте поставки имеются: собственно, сам выключатель, два винтика для его крепления, пульт управления (батарейка в комплекте), «сопротивление» и инструкция.


В живую выключатель выглядит довольно симпатично. Его лицевая сторона — закаленное стекло (если верить тому, что написано на страничке продавца, хотя и по ощущениям похоже) с небольшой размеченной под «кнопку» областью в центре. Лицевая панель съемная, держится на защелках. Для монтажа выключателя на стену, ее снятие обязательно. Вот так выглядит выключатель в разобранном виде:


Из интересного здесь только предостерегающая надпись о том, что перед началом установки необходимо отключить электричество.

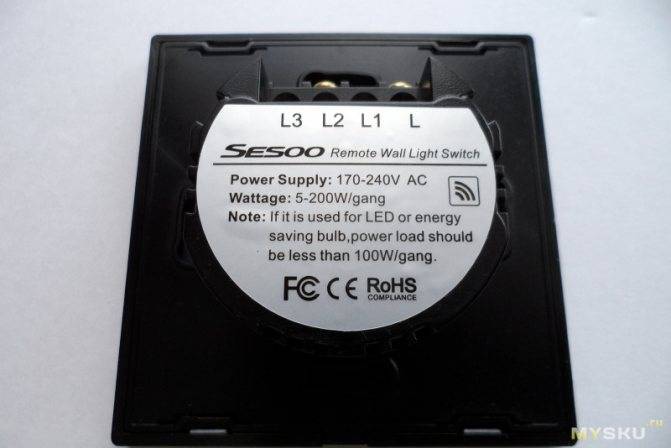

А вот так выключатель выглядит «с тыла»:


Две контактные площадки для проводки и еще одна наклейка с предупреждениями и характеристиками сети в которой может быть использован выключатель.

Как я уже говорил, в комплекте есть блок «сопротивления», который может быть подключен к сети если после установки выключателя лампочки мигают или светятся в положении «ВЫКЛ». Такой вариант возможен при использовании диодных лампочек. Как его устанавливать описано в инструкции:


Больше ничего интересного тут нет, значит можно переходить к рассмотрению пульта дистанционного управления.


Судя по ощущениям, корпус пульта изготовлен из пластика и металла (на время хранения и транспортировки заклеен защитной пленкой голубого цвета). Кнопки закрываются сдвижной площадкой, которая предотвращает их от случайного нажатия. Как видно, всего кнопок 4, что свидетельствует о том, что он может быть «привязан» к нескольким выключателям. Тут хочу сказать, что на момент получения, пульт даже не привязан к комплектному выключателю. Так что сразу он не работает. Необходимо провести обучение. Благо, сей процесс не сложный и займет от силы минуту. Сперва «нажимаем» на кнопку на выключателе и держим палец прижатым до тех пор, пока не услышим звуковой сигнал, затем жмем кнопку на пульте. Вот и все. Процесс обучения завершен.

Во время нажатия на кнопки пульта на нем начинает светиться диод:


Работает пульт от батарейки 27А 12В. На момент получения, батарейка была установлена в пульт.

Что касается установки выключателя, то никаких проблем с этим нет. Он отлично подходит под наши круглые «коробы». Вот так установленный выключатель выглядит в интерьере коридора:


«Кнопка» (она же сенсорная площадка по центру выключателя) имеет двухцветную подсветку. Если свет включен, то она светится красным, если выключен — синим (к сожалению, на фото очень плохо видно). Красный виден немного лучше, но из-за плохого освещения само фото вышло не очень


Что касается пульта, то в описании указано, что радиус его действия 20 метров. Не знаю так ли это на самом деле, но из комнаты до выключателя «добивает» без проблем. Так же работает и из соседней комнаты. Поскольку это «радиопульт», то он работает и через закрытые двери. Не надо чтобы розетка была в зоне видимости, а пульт направлен на нее (по типу ИК пультов).

В завершении могу сказать, что лично я покупкой остался доволен. Теперь можно управлять светом из комнаты, не выходя за ее пределы

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Обзор Xiaomi «Yeelight Lamp»

Многим компания Xiaomi известна только как производитель высококачественных смартфонов или планшетов. Но она имеет более широкий ассортимент продукции, в частности, производит многие «умные» устройства для дома. В их число входит и качественный светильник «Yeelight Lamp». Он устанавливается на стол или же на прикроватную тумбочку.

Современный светильник «Yeelight Lamp» имеет функцию подключения к смартфону. Такое подключение возможно благодаря беспроводному интерфейсу Bluetooth. Управлять им очень легко.

Сенсорный светильник Xiaomi поступает в продажу в типичной для компании упаковке из некрашеного картона. Само устройство представляет собой классический цилиндр, который имеет небольшие размеры – 12 см в диаметре и 23 см в высоту. Нижняя часть цилиндра выполнена из металла, а верхняя – из белого пластика.

Компания Xiaomi славится высоким качеством сборки и поэтому вы можете быть полностью уверены в долгом сроке службы изделия. Дизайн сенсорного светильника отличается своей простотой. Внутри присутствует светодиодный модуль. Его производителем является компании Osram, которая является одним из крупнейших производителей осветительного оборудования в мире.

Яркость освещения можно регулировать – необходимо провести пальцем по верхней грани цилиндра.

В комплекте с сенсорной настольной лампой Xiaomi поставляется также и блок питания. Единственным его недостатком является то, что он имеет короткий кабель. Это необходимо учитывать, и если вы решили поставить светильник на свой прикроватный столик, тогда необходимо, чтобы розетка находилась прямо возле столика. Если вы решили поставить сенсорный светильник в место, где нет розетки, тогда можно просто приобрести дополнительный удлинитель.

На сегодняшний день сенсорное освещение завоевывает все больше почитателей. Оно очень удобное и существенно экономит расходы на электроэнергию, что очень актуально в наше время. Производители предлагают сенсорные светильники по вполне доступным ценам и в разных стилях. Выпускаются даже изделия в виде пламени. Вы сможете выбирать модели на свой вкус, учитывая при этом интерьер собственного дома.

Обзор и преимущества сенсорной подсветки смотрите в следующем видео.

ТОП 5 производителей

Сенсорные выключатели Sesoo – инструкция, доработка и ремонт

Среди фирм, выпускающих электроаппаратуру можно отметить Sesoo. Эта фирма производит устройства для системы «умный дом» Broadlink.

Устанавливаются и программируются эти приборы также, как и другие приборы.

При подключении к этому аппарату энергосберегающей лампы, она может начать «моргать» Это связано с зарядом конденсатора внутри электронного ПРА. Для решения этой проблемы необходимо припаять резистор 200кОм в лампу, параллельно конденсатору.

Рабочая зона сенсора небольшая и ограничена светящимся кольцом (синим в отключенном состоянии и красным во включенном). Для расширения этой зоны следует припаять провод к контакту, к которому припаивается сенсор, и проложить его по краю защитного стекла. Это расширит зону, в которой сенсор реагирует на прикосновение.

Ремонт таких аппаратов сводится к поиску и замене неисправных деталей. Самая распространённая проблема — сгоревший или пробитый симистор.

ГК «Флекси» — 3 вида зеркал торговой марки MixLine перла d770 с сенсорным выключателем

В любой ванной комнате есть зеркало. Многие из них оборудованы подсветкой. Российская компания «Флекси» предлагает коллекцию зеркал «Премьер» торговой марки Mixline:

  • С наружной подсветкой. Используются светильники, монтирующиеся на раму или стену.
  • С внутренней подсветкой. Осветительные приборы устанавливаются с обратной стороны рамы. Для освещения часть зеркала не покрывают амальгамой. Она может иметь форму рисунка или геометрических фигур.
  • Со светодиодами.

Все зеркала могут быть оснащены сенсорными выключателями и датчиками движения.

С.В. Legrand

Продукция французской компании Legrand широко известна в мире своим качеством и ассортиментом. Розетки, автоматы, светорегуляторы и другая аппаратура для системы «умный дом» отличаются надёжностью и инновационными решениями.

С.В. Livolo

Продукция китайского производителя работает при напряжении до 250В с большим количеством ламп. Защитная панель чёрного и белого цвета изготовлена из хрусталя. Ряд моделей работают с приобретаемым отдельно пультом ДУ.

С.В. FD Electronics

Сенсорные выключатели KG-020 выпускаются компанией FD Electronics. Эти приборы производятся с пультом или без, в разной цветовой гамме

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места. Например:

  • Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
  • Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты

Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты

Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

  • Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
  • Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
  • Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
  • Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
  • Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

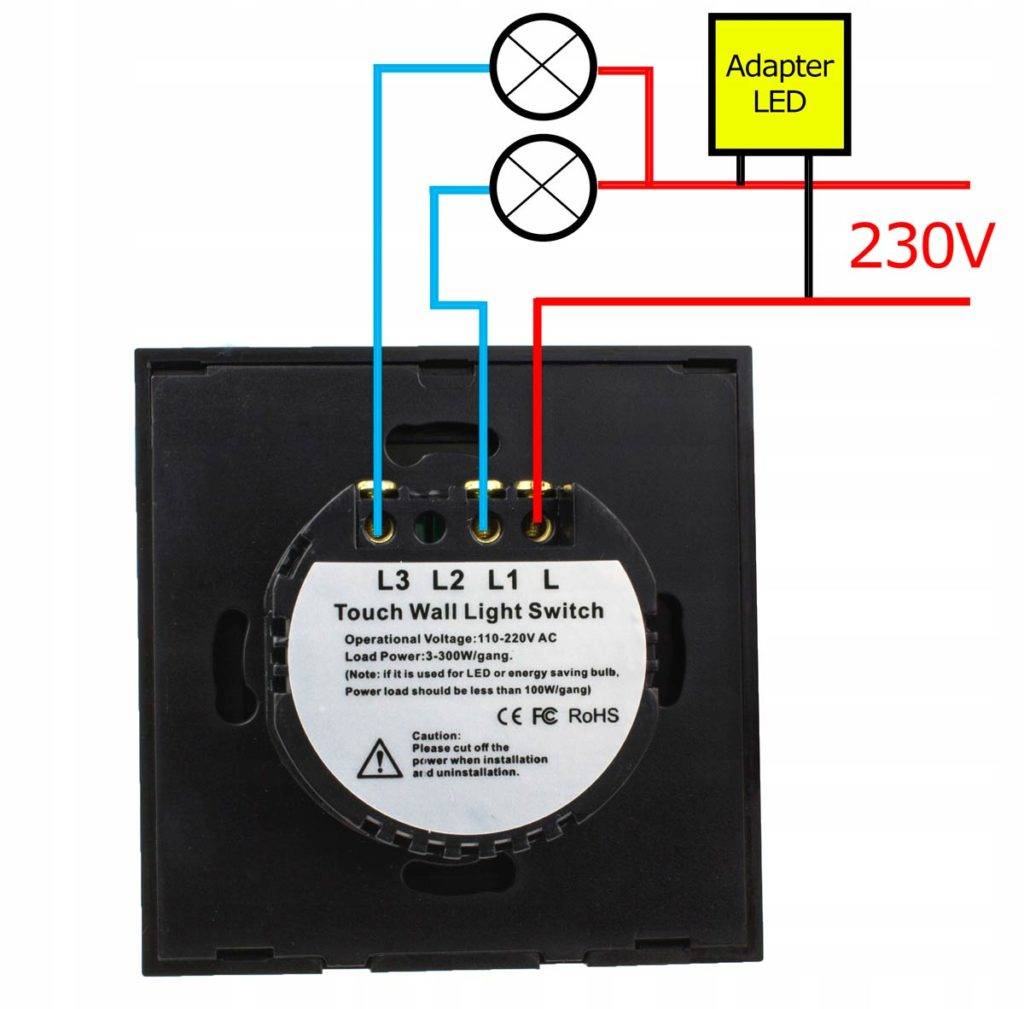

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

МаркировкаНоминалПримечаниеАналоги
Конденсаторы
c80.33 мкФ, 400 В
с70.1 мкФ, 630 В
с6100 мкФ, 6.3 ВЭлектролитический
с40.1 мкФ
С1, 5, 9, 10100 пФ
Диоды, стабилитроны
D1
D2диод
D36.2 Встабилитрон
Резисторы
R1330 Ом
R2, 71.2 МОм
R31 МОм
R43 МОм
R5430 Ом, 1 Вт
R61.5 МОм
U1AT90S2313ATtiny2313
Q1BT138-800семисторBTB12-800, Q8015R5
X14 МГцКварцевый резонатор
F13.5 Aпредохранитель

Ошибки при подключении

Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.

Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.

Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения


Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.


Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

  1. Отключение подачи электроэнергии.
  2. Демонтаж предыдущего выключателя.
  3. Снятие верхней панели с устанавливаемого изделия.
  4. Соединение проводов по клеммам.
  5. Помещение конструкции в коробку и закрепление.
  6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

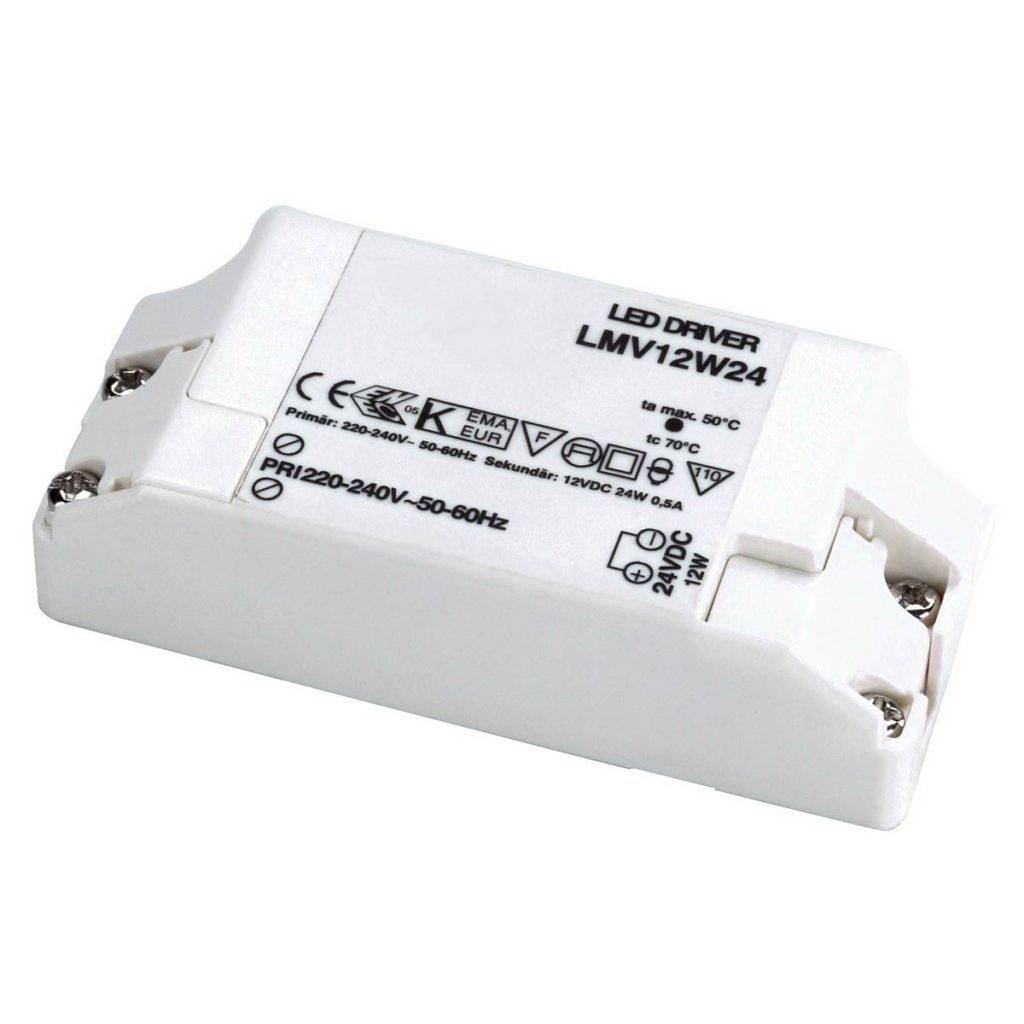

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.
