Тестирование
Для того чтобы проверить соответствие значения нормативам, некоторые сознательные коммунальные хозяйства проводят гидравлические испытания системы отопления:
- Тестирование “на холодную”. Происходит заполнение всех магистральных элементов холодной водой (температурой не ниже +5 градусов Цельсия), фиксируется достигнутый параметр. Пункт 4.6 (ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ-СНиП 3-05-01-85): Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/кв.см) в самой нижней точке системы. Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/кв.см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании. Если удалось уложиться в эти нормативы, допускается запуск. Если температура воздуха ниже +5, то испытание проводят сжатым воздухом.
- Тестирование “на горячую”. Как правило, проводится оно перед официальным стартом отопительного сезона. Закачивается горячий теплоноситель под давлением, близким к критическому для конкретной системы. Отсутствие проблем говорит о том, что и во время отопительного сезона не произойдет никаких эксцессов.
Проверка герметичности
Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).
Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек.
Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.
Подготовка
Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.
Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.
Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).
1 этап — испытание в холодном виде
В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.
В конце проверки трубопровод осматривают на наличие протечек.
2 этап — горячая проверка
Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.
Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.
Трубопровод из пластика
Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды.
Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.
Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.
Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.
Проверка воздухом
Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.
Последовательность проверки системы отопления проводят следующим образом:
- Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
- Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
- Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.
Если давление «скачет»
Как настроить давление в насосной станции, если оно постоянно меняется без видимых причин, а само оборудование включается и выключается слишком часто или при каждом использовании сантехнических приборов? Для начала нужно понять, почему это происходит.
Причины могут быть следующими:
Разрыв резиновой мембраны или камеры-груши внутри гидроаккумулятора, что приводит к заполнению водой всего бака, в том числе и той его части, в которой должен находиться сжатый воздух, обеспечивающий давление. Нарушение целостности мембраны легко обнаружить, нажав на штуцер для закачки воздуха. Если при этом из него начнет капать вода – это оно. Так как увеличить давление воды в насосной станции при неисправном гидроаккумуляторе (см. Гидроаккумулятор для скважины: виды оборудования и способы его использования) невозможно, то нужно заменить резиновую камеру.
Замена мембраны
Отсутствие в гидроаккумуляторе воздушного давления. Если при нажатии на штуцер из него не выделяется вода, то, скорее всего, так оно и есть. Это самая безобидная из всех проблем, так как повысить давление воды в насосной станции в этом случае просто: нужно накачать в камеру воздух с помощью воздушного насоса.

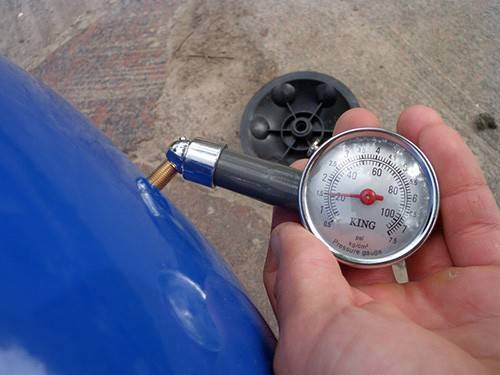

Измерение давления воздуха в гидроаккумуляторе
Реле давления неисправно. На это указывает отсутствие подтеков из штуцера при нормальном давлении воздуха в баке. Прибор нужно заменить (см. Регулятор давления воды для насосной станции: установки для комфортной работы сети).
Заменить реле можно своими руками
Для чего нужно давление в системе отопления закрытого типа
Нормативные значения давления способствуют эффективной и налаженной работе всей отопительной системы.
Гарантирует ей высокий коэффициент выработки и равномерное распределение теплоносителя по трубам во всех помещениях.
Уровень давления задаёт параметр скорости напора воды. От этого напрямую зависит теплообменный процесс в системе, его интенсивность и её итоговый коэффициент полезного действия.
Стабилизация давления понижает показатель потери тепла, а жидкость, поступающая во все элементы системы отопления, сохраняет такую же температуру, что и получила в результате нагрева.
Перепады и их причины
Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.
Если падает давление в системе отопления, это может быть вызвано такими причинами:
- появление течи;
- сбой настроек расширительного бака;
- выход из строя насосов;
- появление микротрещин в теплообменнике котла;
- отключение электричества.
Как повысить давление в системе отопления?
Расширительный бачок регулирует перепады давления
В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.
Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.
Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:
(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)
К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.
Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.
Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.
Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.
Почему повышается давление в системе отопления?
Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:
- образования воздушной пробки;
- засорения трубопровода или фильтров;
- работы регулятора давления отопления;
- непрекращающейся подпитки;
- перекрытия запорной арматуры.
Как устранить перепады?
Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.
Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .
Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.
Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.
Интересное по теме:
- Группа безопасности в системе отопления
- Ремонт систем отопления
- Отопление теплицы своими руками
- Системы и проекты отопления теплиц
Поиск мест утечки теплоносителя и способы устранения
Утечка на месте соединения трубопроводов
Чтобы вновь нормализовать работу системы необходимо будет найти место, в котором происходит утечка, то есть найти местонахождение очага неполадки.
Для этого нужно осуществить тщательную проверку на герметичность всех отопительных труб, а также обратить внимание на то, как выполнен монтаж, скорее всего проблема кроется в некачественной работе. Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее
Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее.
Но в этом есть и плюсы, поскольку если вы заметите подобную лужицу, сразу станет понятно, в каком именно месте система дает сбой, потому сразу же обратите на это свое внимание. В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?
В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?
На это просто потребуется немного больше времени. В такой ситуации лучше всего воспользоваться помощью высококвалифицированных специалистов, потому что они располагают необходимым для поиска утечки оборудованием.
Также до того как начать работу от всей системы отсекаются котел и радиаторы. Поэтому когда воздух будет поступать наружу под давлением, он будет свистеть, таким образом, и будет обнаружено место утечки в системе.
После того как место утечки найдено, необходимо осуществить следующий ремонт:
- Тот кусок трубы, в котором образовалась трещина, заменяется новым материалом.
- Ослабленное соединение приводится в норму.
- Для подмотки используется уплотнительная лента.
- Поврежденный узел заменяется новой исправной деталью.
Если после не обнаружены потери давления, то необходимо проверить работу котельного оборудования.
Оптимальное значение для частного дома или коттеджа
Любой котел работает при определенных настройках системы, в частности, необходимо правильно рассчитать давление воды. На это значение влияют этажность здания, тип системы, количество радиаторов и общая длина труб. Обычно для частного дома уровень давления составляет 1,5-2 атм, но для многоквартирного пятиэтажного такое значение 2-4 атм, а для десятиэтажного – 5-7 атм. Для более высоких построек уровень давления составляет 7-10 атм, максимальное значение достигается в теплотрассах, тут оно равно 12 атм.
Для радиаторов, которые работают на разной высоте и достаточно приличном расстоянии от котла, требует постоянная корректировка давления. При этом для снижения применяются специальные регуляторы, для повышения – насосы. Но регулятор должен быть всегда исправен, в противном случае на отдельных участках будут наблюдаться резкие колебания, падения температуры теплоносителя. Корректировку системы необходимо проводить так, чтобы запорная арматура никогда не была перекрыта полностью.
Причины роста и падения в системе
Перепады давления сигнализируют о проблемах в теплосети.
Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.
В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.
Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.
Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.
Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.
При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.
Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.
Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.
Как поднять давление в котле
Если давление падает из-за расширительного бачка, значит, неверно рассчитан его объём или повреждена внутренняя мембрана. Ситуация исправляется более точным вычислением необходимого объёма или заменой бачка.
Если давление в системе отопления падает сразу же после его первого запуска, то это норма. В только что заполненном контуре, если он заполнялся обычной водопроводной водой, полно воздуха. Как только он преобразуется пузырьки и удалится из труб, параметры контура нормализуются. Также вы можете попробовать убрать пузырьки вручную, воспользовавшись ручным спускником воздуха.
Хуже всего, если упало давление в системе, проложенной внутри стен и полов – трубы нередко маскируются и полностью утапливаются в строительных конструкциях. Если с ними что-то случится, придётся основательно помучиться, чтобы локализовать неисправность. Предотвратить ситуацию можно путём более тщательного выбора материалов для постройки контура отопления.
Перед тем как поднять давление, необходимо проверить герметичность системы. Для этого необходимо осмотреть:
- Все отопительные приборы – нередко протечки образуются там, где они соединяются с трубами. Также возможны протечки между отдельными секциями;
- Трубы – микротрещины нередко приводят к утечке теплоносителя, из-за чего давление постепенно падает;
- Фитинги – ещё одно распространённое место образования утечки теплоносителя;
- Котлы – двухконтурные модели обладают сложным внутренним устройством, необходимо осмотреть циркуляционный насос, трёхходовой клапан и теплообменник.
Лучше всего, если осмотром двухконтурного котла займётся специалист.
Причины низкого давления
Напор зависит от конструктивных особенностей отопления. В коммуникациях с естественной циркуляцией и негерметичными расширительными бачками давление зависит только от высоты водяного столба. Причиной падения может стать низкий уровень воды.
В негерметичных системах вода испаряется с поверхности накопителя или может вытекать сквозь негерметичные соединения. По мере снижения показателя воду доливают до необходимого уровня. Вода испаряется постепенно, поэтому если давление упало резко, нужно искать утечку.
В замкнутых системах с герметичными расширительными бачками причин больше:
- недостаточно воды/антифриза;
нет давления в воздушной полости расширительного бачка или происходит утечка воздуха через золотник подкачки;
- разрыв мембраны;
- постепенное уменьшение внутреннего сечения труб по мере накопления отложений ржавчины, извести, грязи;
- неисправность циркуляционного насоса;
- воздушные пробки в магистралях и радиаторах.
Достоверно выявить проблему можно только при комплексном подходе и анализе обстоятельств, при которых понизилась характеристика.
В многоэтажных домах снижение показателя происходит при отключении циркуляционных насосов или завоздушивании радиаторов или труб. Для устранения последней неисправности на радиаторах обязательно устанавливают краны Маевского или автоматические стравливатели.
В случае закипания или перегрева воды в системе из неё может выделяться кислород. Газ легко подвергается сжатию, поэтому давление может упасть.
Повышенное выделение воздуха наблюдается при установке новых алюминиевых радиаторов. При первом нагревании происходит резкое выделение воздуха из теплоносителя, вследствие чего показатель снижается.
Механизмы контроля
Для предотвращения аварийных ситуаций в закрытых системах используют сбросные и перепускные клапаны.
Сбросный. Устанавливается с выходом в канализацию для аварийного спуска избыточного энергоносителя из системы, защищая от разрушения.
Фото 4. Сбросный клапан для отопительной системы. Используется для спуска лишнего теплоносителя.
Перепускной. Устанавливается с выходом на альтернативный контур. Регулирует перепад давления, отправляя в него излишки воды, чтобы исключить повышение на следующих участках основного контура.
Современные производители отопительной арматуры производят «умные» предохранители, оснащённые датчиками температуры, которые реагируют не на увеличение напора, а на температурные показатели теплоносителя.
Справка. Нередки ситуации, когда клапаны понижения давления залипают. Проследите, чтобы в их конструкции был шток для ручного оттягивания пружины.
Не забывайте, что любая проблема в отопительной системе дома чревата не только потерей комфорта и расходами. Аварийные ситуации в теплосети угрожают безопасности жильцов и здания. Поэтому в контроле за отоплением нужны внимательность и компетентность.
Каким должно быть давление в системе отопления
Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.
Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.
Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.
Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура
Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.
Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования
Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.
Для регулировки рабочего давления ориентироваться нужно на следующие параметры:
- Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
- Температура теплоносителя. Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
- Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
- Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.
Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.
Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.
