Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

  • Невозможно определить, выключено или включено устройство, по расположению его клавиш.
  • Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Ошибки монтажа

Чтобы избежать ошибок при монтаже выключателей, соблюдайте следующие правила:

Перед монтажом всегда отключайте питание для предотвращения короткого замыкания и поломки устройства.
Стеклянную лицевую панель устанавливайте и снимайте на обесточенном механизме.
Проконтролируйте, чтобы лицевая панель не упиралась одной из сторон в стену и стояла строго параллельно.
Подавайте питание на сенсорные выключатели, когда каждая линия находится под нагрузкой.
Лицевую стеклянную панель одевайте на выключатель сразу после монтажа, чтобы сенсор не пылился.
Не нажимайте на сенсор без панели!
Если на сенсоре выключателя оказалась строительная пыль, протрите его сухой чистой тканью.
Соблюдайте осторожность при работе с электричеством.

Теперь вы знаете о преимуществах сенсорных выключателей, принципах их устройства и подключения. Современные выключатели сделают ваш дом стильным и комфортным, а при правильной установке и обращении, будут радовать вас долгие годы.

Как подключить розетку фаркопа к автомобилю: схема розетки прицепаОсновные виды коронок для сверления бетонаКак правильно расположить розетки и выключатели в квартире по евростандарту?На какой высоте должны быть розетки и выключатели от пола в квартире?Как правильно расположить розетки на кухне — высота, количество и размещениеКакие основные модели розеток и выключателей Schneider electric существуют?Как пользоваться клеммниками Wago для соединения проводов?Как подключить двухклавишный выключатель самостоятельно

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

Опции и возможности устройства

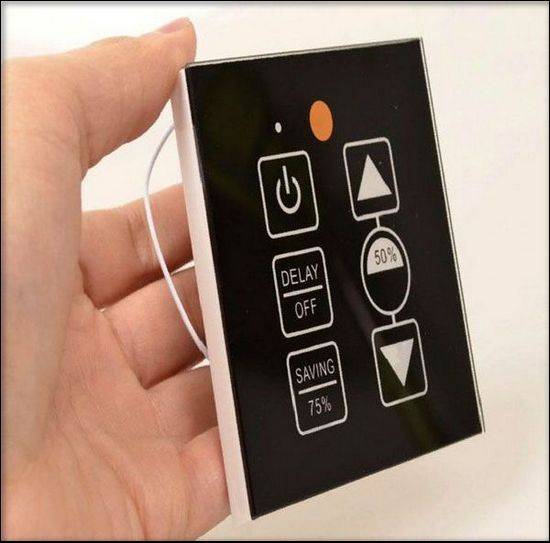

Отдельного рассмотрения явно заслуживают выключатели с таймером.

Здесь присутствуют традиционные характеристики, такие как:

  • бесшумность действия;
  • интересный дизайн;
  • безопасное использование.

Помимо всего этого, добавляется еще одна полезная функция – встроенный таймер. С его помощью пользователь получает возможность управлять коммутатором программно. К примеру, задавать время включения и отключения в определённом временном диапазоне.

Уникальный вариант разработки коммутатора с внедрённым функционалом таймера. При помощи таких приборов открываются возможности управления освещением в строго заданное время. Экономия электричества очевидна

Как правило, подобные приборы имеют не только таймер, но также аксессуар иного рода – например, акустический датчик.

В этом варианте устройство работает как контроллер движения или шума. Достаточно подать голос либо хлопнуть ладонями и лампы светильника в квартире загорятся ярким светом.

Кстати, на случай слишком высокой яркости существует очередной функционал – диммерная регулировка. Оснащенные диммером коммутаторы сенсорного типа позволяют управлять интенсивностью света.

Модификация сенсорных устройств – акустический коммутатор. Действует по методике несколько иной, но тоже является прибором, где поддерживаются технологии использования сенсоров. В данном случае, сенсорным элементов выступает чувствительный микрофон

Правда, есть один нюанс для подобных разработок. Диммеры, как правило, не поддерживают использование в светильниках люминесцентных и светодиодных ламп. Но устранение этого недостатка, скорее всего, вопрос времени.

Подробнее о разновидностях “умных” выключателей света читайте в этой статье.

3 этапа подключения С.В.

Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.

Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.

После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.


подключения сенсорного выключателя

В устройствах, управляющих двумя лампами, клемм «L-load» две.


Установка сенсорного выключателя

Дистанционный С.В. скрытого монтажа. 2 типа пультов.

Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.

Пульты для таких устройств есть двух типов:

  • каждая кнопка настраивается на отдельную лампу;
  • каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.

Управление светом из 2 мест проходным сенсорным выключателем

Кроме обычных, есть проходные выключатели, предназначенные управлять одним светильником с двух мест.

Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.

В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.


Управление светом из 2 мест проходным сенсорным выключателем

Как подключить С.В. с Алиэкспресс. 2 типа коробок для монтажа

Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.

Схемы подключения сенсорных выключателей

С.В. с пультом ДУ, рассчитанным на 4 устройства

Кроме приборов, требующих прикосновения, есть устройства, оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.

Для программирования прикасаются к выключенному прибору, после звукового сигнала, нажимают выбранную кнопку. После контрольного сигнала устройство готово к работе.

Дальность срабатывания достигает 50 метров.

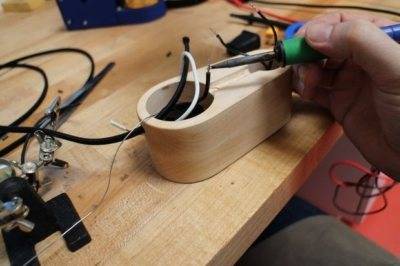

Как собрать?


Чтобы изготовить чудо-техники самостоятельно, необходимы навыки и знания:

  • по чтению простейших электрических схем;
  • опыт работы с паяльником;
  • умение разбираться в электрорадиодеталях;
  • практика в изготовлении печатных плат.

Выключатель будет функционировать от напряжения 9 вольт. В качестве источника питания подойдёт прямоугольная батарейка, но её можно заменить аккумулятором. При использовании понижающего трансформатора или DC–DC преобразователя можно работать от сети 220 Вт.

Совет

Если нет навыков или квалификации, лучше не пытаться сделать его самостоятельно. Для таких людей предусмотрен огромный выбор готовых вариантов.

Список деталей

Резисторы:

  • R1– 10К;
  • R2– 1M;
  • R3– 22К;
  • R5– 2К;
  • R6– 1,8К;
  • R7– 330 Ом;
  • R8– 1,5K.

Транзисторы:

  • VT1– KT315;
  • VT2– RT315;
  • V3– 3107 (DC557).

Конденсаторы:

  • С1– 2200 пФ;
  • C2– 1 мкФ*10В.

Диод — VD1– 1N.

Разное:

  • M1- микросхема электрическая;
  • HL1– светодиод или реле;
  • контактная колодка.

Внимание

Если в качестве нагрузки будет использоваться реле, то резистор R8 необходимо поменять на 2 Ом.

Печатная плата

Заготовка небольших размеров, предназначена для DIP компонентов. Подбор корпуса времени много не займёт. Процесс изготовления непростой, занимает не один час. Информации по этому вопросу в интернете достаточно. Проектирование выполняют в программе Spirint-layout 6.0. Изготовленная плата изображена на фото 1.

Обработайте дорожки оловом. Оно защитит поверхность от окисления.

Пример произведённого покрытия — на фото 2.

Схемы и советы по подключению своими руками устройства на В

Многие задумываются о сборке такого выключателя из-за высокой цены фабричного изделия. У радиолюбителей особых проблем с конструированием и установкой не возникает, причём даже у новичков. Главное — использовать рабочую надёжную схему, подготовить материалы и инструменты для сборки.

Коммутатор на триггере

Многие заводские приборы обладают сложными, часто малопонятными для обычного человека схемами. Сконструировать такой прибор будет сложно даже умелому радиоэлектронщику, что говорить об обычном экономисте или менеджере среднего звена? Поэтому для сборки используются более простые варианты, например, на триггере. Если прибор аналогичной схемы в магазине можно купить за 1,5 тыс. руб., то на комплектующие к нему уйдёт не более 300–350 руб., что существенно дешевле.

Важно

Главный элемент схемы – K561TM2 микросхема, которую радиолюбители очень часто применяют. Эта деталь — триггер, который при получении управляющего сигнала будет менять своё состояние. Поэтому подобное явление лучше всего подходит для реализации опции коммутатора.

К входной цепи подключается полевой транзистор, изолирующий выход от входа, он обладает хорошей чувствительностью. На входе этого транзистора устанавливается пластинка из металла, которая будет выступать элементом сенсора, подключается через высокоомный резистор. Схема предусматривает безопасность эксплуатации прибора. На выходе устанавливается связка «тиристор (коммутатор) — биполярный транзистор (для считывания сигнала от микросхемы)». В тиристорную цепь будет подключаться прибор освещения. Принцип работы схемы:

  • К пластине прикасаются.
  • На вход поступает электрический сигнал.
  • Триггер переключается полевым транзистором.
  • Сигнал умножается, передаётся для открытия тиристора.
  • Лампа, входящая в цепь тиристора, включается.

Повторное прикосновение повторяет всю цепочку операций в приборе, но в результате касания цепь будет размыкаться. Это ведёт к отключению светильника. Нельзя применять устройство для цепи с мощностью светильников более 60 Вт.

На основе инфракрасного датчика

Другая схема, по которой можно собрать сенсорный выключатель своими руками, монтируется на базе ИК датчика. Все компоненты для сборки недорогие. Элементами схемы должны быть:

  • реле;
  • фотоприемник;
  • ИК светодиод;
  • обычный светодиод.

Нужны две микросхемы:

  • DD1 – в качестве генератора сигналов;
  • DD2 – в роли системного счётчика.

Пара «фотоприемник — ИК-датчик» срабатывает в случае появления в области действия инфракрасного светодиода руки человека. Реле включается управляющим сигналом, который передаётся транзистором, что приводит к загоранию светильника цепи. Примерно через минут 20, если нет повторного появления в области реагирования ИК-датчика, реле отключится из-за отсчитывания счётчиком определённого числа импульсов от обычного светодиода. Это приведёт к отключению лампы.

Внимание

Для определённого промежутка времени ожидания прибора необходимо подобрать деталь соответствующих параметров.

О сенсорном выключателе на взмах руки на основе инфракрасного (IR) датчика вы можете прочитать в отдельной статье.

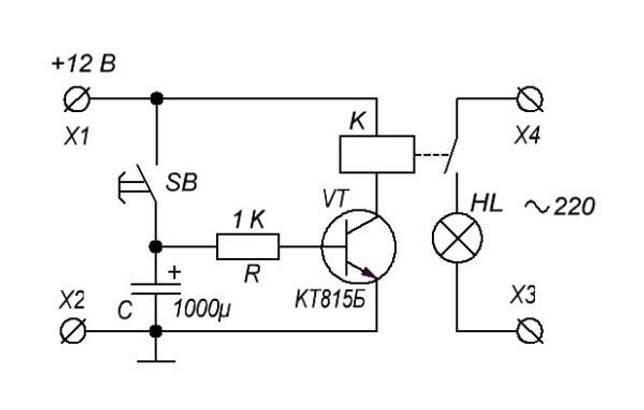

На транзисторах и реле

Это простая схема для начинающего радиолюбителя. Тип реле для неё подходит почти любой с коммутацией нагрузок в сети 200 Вт и областью рабочего напряжения от 6 до 12 В. В качестве сенсорного элемента изготавливается из фольгированного гетинакса небольшой квадрат или круг. Транзисторы с разной маркировкой, чаще — КТ315. Схему можно рассматривать, как усилитель сигнала. После прикосновения к сенсору, который подсоединяется к транзистору, будет открываться переход эмиттер-коллектор благодаря нужному по величине потенциалу. Тогда будет открыт другой переход, который на катушку реле подаст напряжение. Срабатывание прибора возникает после замыкания контактной группы. Это всё приводит к зажиганию лампы.

Тонкости подключения

Рассматривая схемы сенсорных выключателей, следует сказать, что обозначение клемм для подключения может быть разным. Перед монтажом нужно ознакомиться с инструкцией производителя. Так, если с обратной стороны сенсорного датчика есть клемма «L1-in», она предназначена для входящей фазы. Провод нагрузки от ламп освещения подводится на клемму «L-load».

В выключателях, которые предназначены для подключения нескольких осветительных приборов или их групп, есть клеммы «L1-load», «L2-load», «L3-load». Соответствующие провода от первой, второй и третьей лампы нужно подводить к соответствующему гнезду для подключения.

Не составит трудностей подключение светодиодной ленты. В этом случае потребуется ознакомиться с инструкцией производителя. Нужно приобретать специальный выключатель, который рассчитан на исходящее напряжение 12В или 24В (в зависимости от типа ленты). Некоторые осветительные приборы этого типа могут быть рассчитаны на работу при напряжении 220В. В этом случае подойдет обычный выключатель.

Чтобы подключить светодиодную ленту, к ней прикрепляют блок управления. Если это многоцветный прибор, перед блоком питания нужно установить контроллер в соответствии со схемой производителя. Провод от блока питания подключается к сенсорному выключателю. Это простая работа, с которой справится даже непрофессиональный мастер.

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены. Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров

Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Как установить и подключить?

Иностранные приборы содержат маркировку «L-load» и «L-in», что обозначает тип контактов – вход под нагрузку, выход на светильники или другие приборы. Часто надпись содержится на терминале сопряжения устройств «СОМ».

Совет
Даже при полной ясности обозначений лучше внимательно изучить паспорт выключателя, чтобы его не испортить неумелым монтажом.

Провод фазы должен подключаться к клемме входа «L-in», а отходящий к светильнику проводник должен вставляться в клемму «L-load», что будет снимать напряжение с линии. Такие выключатели могут подключаться сразу к нескольким видам нагрузок, которые не зависят друг от друга, что существенно увеличивает число терминалов на выключателе. Эти отверстия получают аналогичную маркировку выхода, но с перечислением порядкового номера. Монтируются выключатели в типовом подрозетнике с винтовым креплением шасси рабочего механизма.

Если в вашем доме установлены не только сенсорные выключатели, то предлагаем ознакомиться и с другими статьями, в которых вы найдете подробную информацию об установке, ремонте и замене таких видов этих приборов — проходные и перекрестные, с подсветкой, инфракрасные, клавишные, хлопковые, акустические и светодиодные.

Правила подключения

Монтаж сенсорного выключателя соответствует классической схеме, которая предназначена для клавишных изделий. Почти всегда на задней панели присутствуют два терминальных контакта: под нагрузку и входной. Качественная коммутация в схеме изделия осуществляется по фазной линии. На вход подается проводник, а на выходе снимается напряжение для нагрузки. В некоторых случаях конструкция может состоять из нескольких независимых участков. Из-за этого количество терминалов для подключения увеличивается. Чтобы не запутаться, нужно следовать классической схеме. Конструкция выключателя изготавливается таким образом, чтобы она свободно размещалась в традиционных подрозетниках. Фиксация шасси осуществляется прочными винтами.

Ошибки при подключении

Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.

Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.

Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.

Выводы и полезное видео по теме

Этот обзор позволяет ближе познакомиться с коммутаторами света, быстро набирающими популярность в обществе.

Сенсорные выключатели, отмеченные продуктовой маркой Livolo, — что это за конструкции и насколько привлекательны они для конечного пользователя. Видео гид по коммутаторам нового типа поможет получить ответы на вопросы:

Завершая тему сенсорных коммутаторов, стоит отметить активное развитие в области разработки и производства выключателей для бытового и промышленного использования.

Выключатели света, казалось бы, простейшие конструкции, совершенны уже настолько, что теперь управлять светом можно голосовой кодовой фразой и при этом получать полную информацию о состоянии атмосферы внутри помещения.

Есть, что дополнить, или возникли вопросы по сборке сенсорного выключателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких приборов. Форма для связи находится в нижнем блоке.

Умный дом

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Выключатель света сенсорный

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

  • чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
  • полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
  • коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

Сенсорный выключатель Kopou белый на 3 зоны

Мнение специалиста

Сенсорные выключатели чаще всего применяются в быту. Данное устройство для светодиодных ламп может быть оснащено диммером, который позволяет регулировать яркость света. Если удерживать палец на сенсоре, она будет меняться, при коротком касании световой поток включится. Место выключателя лучше всего выделить светодиодом.
