GSM модуль для котлов отопления: организация управления отоплением на расстоянии

В чем преимущества GSM-управления котлом

Выгоды от покупки модуля:

  • непрерывный автономный режим работы системы;
  • отсутствует потребность в постоянном присутствии дома;
  • стабильный и экономный тепловой режим;
  • исключается доступа случайных людей к системе управления;
  • мгновенное информирование о ситуации и текущих параметрах котла;
  • возможность прогнозировать ситуации на основе повседневного анализа работы системы.

В случаях отклонений и неполадок системы отопления, на телефон приходят sms-сообщения, а при утечке газа или отключении электроэнергии котёл автоматически выключается.

Варианты использования устройства

Дистанционное управление газовым котлом посредством телефона не только комфортно, но удобно и выгодно:

  • Например, отпадает необходимость поддерживать тепло в доме, когда там никого нет. Включить отопление можно по телефону из любого места и когда угодно. К вашему приезду дом уже будет прогрет.
  • В любой момент можно узнать, какая сейчас температура в доме. Отправили sms-запрос и сразу же получили ответ.
  • Предположим, ваш дом находится в посёлке, и вдруг там отключилась подача электричества. Вы мгновенно получаете от модуля сообщение о сложившейся ситуации. У вас есть возможность принять необходимые меры, чтобы избежать финансовых потерь и других неприятных последствий, которые могут быть вызваны остановкой котла.
  • Если зимой вам понадобилось на несколько недель оставить дом, устанавливаете нижний и верхний пределы температурного значения. Система будет постоянно следить за этим диапазоном, регулируя подачу тепла.

Особенности установки с точки зрения потребителя

Кто бы ни проводил монтаж GSM модуля (вы сами или специалист), обязательно удостоверьтесь, что соблюдены эти условия:

в месте монтажа сохраняется оптимальная влажность, как и при установке котла;
если переносная антенна отсутствует, то проверьте, чтобы передаче сигнала ничего не препятствовало, например, бетонное перекрытие;
обратите внимание на длину кабеля антенны, если потребуется вынести его в другое место;
подсоединяйте модуль при выключенном котле и через УЗО, дабы защитить оборудование от скачков напряжения;
заранее проверьте, что между датчиком температуры и контроллером расстояние не больше ста метров – для лучшей связи.

В начале работ необходимо ввести номера телефонов, на которые будет поступать информация. Затем поступит проверочный код в виде SMS.

Когда вы приобретёте новую карту, то сразу пополните счёт минимум на 300 рублей и попросите оператора отключить все сообщения с платной рекламой, чтобы она не занимала пространство и не сбивала контроллер

Обратите внимание, что у сотового оператора в районе установки такого модуля должен быть бесперебойный сигнал

Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

После монтажа обязательно протестируйте работу GSM-модуля. Пусть кто-то выйдет с телефоном на улицу, а кто-то останется в доме

Важно проверить, как быстро при определённых изменениях работы котла будут поступать сообщения

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Также необходимо настроить температурный режим, который регулируют уличный и комнатный датчики

Перед этим обратите внимание, что в документации к котлу указаны минимальная и максимальная температура, при которых он будет работать без сбоев

Комнатный датчик отвечает за тепловой режим внутри помещения. Его в некоторых моделях можно настроить на всю неделю. Например, в рабочие дни актуальны три вида настройки температуры: утром и вечером – высокая, потому что все дома, днём – низкая, ночью – тоже низкая или ближе к средней для комфортного сна.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

На выходных все дома, поэтому выбирайте наиболее комфортный для всей семьи обогрев. Такой режим называется «общий». Если же вы хотите задавать температурный режим в отдельных комнатах, то включайте «зональный». Он отвечает за нагрев воздуха в отдельных комнатах.

В режиме «отпуск» (у разных производителей названия режимов отличаются) температура стоит на самом минимальном показателе. В этом случае вы сможете удалённо управлять автономкой для смены температуры.

Например, находясь по дороге домой, отправить SMS со специальным кодом или же просто введя нужную цифру для смены температурного режима.

Если планы изменились, то пользователь всегда сможет удалённо настроить комфортный температурный режим и вернуться в тёплый дом

Если к системе подключён и бойлер, то можно изменять не только температуру воды, но и систему нагрева. При переходе на летний режим котёл не отключается, а работает на минимальной мощности.

Обратите внимание, что есть режим «антизамерзания», который время от времени включает котёл для поддержания корректной работы всей отопительной системы. Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным

Если градус понижается, то котёл автоматически поднимает температурные показатели

Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным. Если градус понижается, то котёл автоматически поднимает температурные показатели.

После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом.

Когда пользователь отправляет sms-ку с кодом (функция обратной связи), то ему поступает ответ с показателями работы системы отопления

Технически связь реализуется через реле, которое напрямую связано с газовым котлом.

Особенности установки с точки зрения потребителя

Кто бы ни проводил монтаж GSM модуля (вы сами или специалист), обязательно удостоверьтесь, что соблюдены эти условия:

в месте монтажа сохраняется оптимальная влажность, как и при установке котла; если переносная антенна отсутствует, то проверьте, чтобы передаче сигнала ничего не препятствовало, например, бетонное перекрытие; обратите внимание на длину кабеля антенны, если потребуется вынести его в другое место; подсоединяйте модуль при выключенном котле и через УЗО, дабы защитить оборудование от скачков напряжения; заранее проверьте, что между датчиком температуры и контроллером расстояние не больше ста метров – для лучшей связи. В начале работ необходимо ввести номера телефонов, на которые будет поступать информация

Затем поступит проверочный код в виде SMS

В начале работ необходимо ввести номера телефонов, на которые будет поступать информация. Затем поступит проверочный код в виде SMS.

Когда вы приобретёте новую карту, то сразу пополните счёт минимум на 300 рублей и попросите оператора отключить все сообщения с платной рекламой, чтобы она не занимала пространство и не сбивала контроллер

Обратите внимание, что у сотового оператора в районе установки такого модуля должен быть бесперебойный сигнал

Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

После монтажа обязательно протестируйте работу GSM-модуля. Пусть кто-то выйдет с телефоном на улицу, а кто-то останется в доме

Важно проверить, как быстро при определённых изменениях работы котла будут поступать сообщения

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Также необходимо настроить температурный режим, который регулируют уличный и комнатный датчики

Перед этим обратите внимание, что в документации к котлу указаны минимальная и максимальная температура, при которых он будет работать без сбоев

Комнатный датчик отвечает за тепловой режим внутри помещения. Его в некоторых моделях можно настроить на всю неделю. Например, в рабочие дни актуальны три вида настройки температуры: утром и вечером – высокая, потому что все дома, днём – низкая, ночью – тоже низкая или ближе к средней для комфортного сна.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

В режиме «отпуск» (у разных производителей названия режимов отличаются) температура стоит на самом минимальном показателе. В этом случае вы сможете удалённо управлять автономкой для смены температуры.

Например, находясь по дороге домой, отправить SMS со специальным кодом или же просто введя нужную цифру для смены температурного режима.

Если планы изменились, то пользователь всегда сможет удалённо настроить комфортный температурный режим и вернуться в тёплый дом

Если к системе подключён и бойлер, то можно изменять не только температуру воды, но и систему нагрева. При переходе на летний режим котёл не отключается, а работает на минимальной мощности.

Обратите внимание, что есть режим «антизамерзания», который время от времени включает котёл для поддержания корректной работы всей отопительной системы. После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом

Для этого отправьте сообщение с командой-кодом

После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом.

Когда пользователь отправляет sms-ку с кодом (функция обратной связи), то ему поступает ответ с показателями работы системы отопления

Технически связь реализуется через реле, которое напрямую связано с газовым котлом.

Какими системами можно управлять на расстоянии

Возможность автоматического управления отоплением доступна, если речь идет об автономных двухтрубных системах с принудительной циркуляцией теплоносителя. Это значит, что котел оснащен циркуляционным насосом или такой насос встроен дополнительно в подачу или обратку. При этом максимальная эффективность достигается в системах с коллектором (распределительной гребенкой).

Модули управления GSM позволяют управлять не только котлом отопления, но и другими системами

При этом требуется дооборудование системы блоком безопасности, который работает в авторежиме. Он способен предотвратить негативные последствия при порывах, причиной которых стало избыточное давление. При перегреве пар, создающий высокое давление, выпускается через аварийный клапан.

Дистанционное управление котлом отопления, кроме платы управления, включается в себя:

  • приборы, измеряющие температуру воды в системе;
  • датчики давления;
  • устройства, контролирующие уровень воды.

Есть и более сложные модели, которые способны подстраивать работу системы под изменяющуюся погоду. Для этого на улице устанавливаются дополнительные датчики. Все это «железо» управляется микропроцессором с определенным программным обеспечением. Именно программы и составляют основную долю стоимости, так как оборудование не настолько дорогое.

В систему дистанционного контроля входят датчики температуры, запорно-регулирующая арматура

Все это оборудование для контроля котла отопления на расстоянии монтируется в систему отопления дополнительно. Может устанавливаться как в процессе монтажа системы, так и «встраиваться» в уже готовую. Только учтите, что для дооборудования существующего отопления, необходимы солидные переделки — придется встраивать датчики и регулирующие/запорные устройства (клапана).

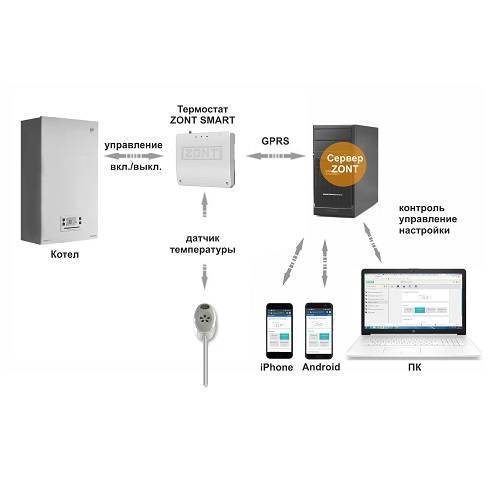

Схема GSM управления отоплением умный дом

Обычно систему удается установить самостоятельно. Для этого требуется проверка состояния и анализ возможности уже имеющегося оборудования

Важно также правильно подобрать недостающие компоненты. Обычно, совокупность устройств регулирования построена из одиночного блока, который является связующим звеном между всеми составляющими теплоснабжения

Системы регулирования, построенные на контроле температуры теплоносителя, работают независимо от текущих условий

Он должен устанавливаться с соблюдением следующих условий:

  1. Блок контроля должен размещаться на расстоянии не более 300 метров от пользователя. Для увеличения дистанции приобретаются радиоуправляемые модификации, подключается координация через интернет или сотовый телефон.
  2. Применение контроллера на основе плат управления теплоснабжением обеспечивает установку дополнительных функций.
  3. Производится тщательный подбор локации в доме для монтажа контрольного блока.

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

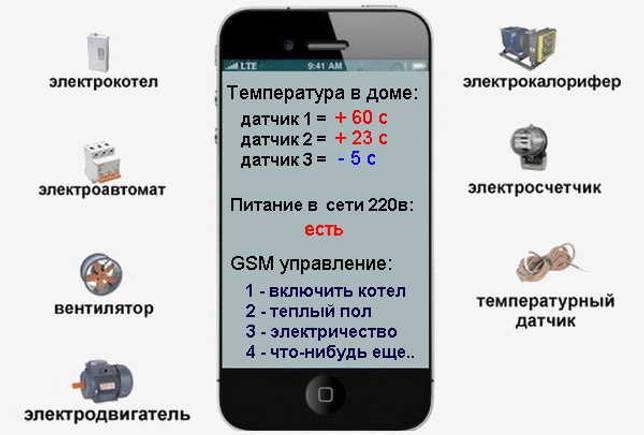

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства.

Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия. Это особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках.

К числу дополнительных недостатков относят: сложность самостоятельного подключения и дополнительные траты на монтаж.

Лучшие устройства по соотношению цена-качество

Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.

Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.

Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:

  • Vaillant;
  • Micro Line;
  • Viessmann;
  • Buderus;
  • Протерм;
  • Телеметрика;
  • Кситал;
  • Эван.

Zont h 1v

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.

Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.

Protherm

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.

КотелОк

Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.

Эван gsm climate

Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.

Телеметрика т3

Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.

Умный часовой 4

Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.

Кситал gsm 4т

Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.

Что входит в комплект GSM

Комплектация зависит от производителя и модели товара. В стандартную входят перечисленные ниже детали.

Контроллер (GSM-модуль) — прибор с различным количеством входов, возможностью расширения, если понадобится подключить дополнительные функции. Модели в низком ценовом сегменте содержат пару стандартных функций и рабочих режимов. В более дорогие приборы заранее встроен регулятор управления на неделю.

Переносные температурные датчики, от двух до десяти – это зависит от типа модуля. Предназначены для разных помещений, в том числе есть и наружные. Оптимальное количество – пять, при условии, что один из них будет на улице.

GSM-антенна необходима для усиления сигнала. Она отвечает за установление беспрерывной связи с владельцем оборудования и с вышками сотового оператора. Через реле (в большинстве моделей до 3 шт.) реализуется обратная связь с владельцем. В руководстве пользователя во всех модулях есть список кодов, характеризующих все штатные и нештатные ситуации и коды для обратной связи.

Дополнительные датчики (например, движения и возгорания) также необходимы. Чаще пользователи самостоятельно докупают их в зависимости от потребностей.

Также в некоторых моделях может дополнительно присутствовать аккумулятор. Производители чаще всего ставят литий-ионный. Это важный компонент, так как от него зависит время автономной работы. Если напряжение отключится, то питание в автоматическом режиме перейдёт на аккумулятор.

Ёмкости батареи должно хватать для полноценной работы GSM модуля минимум до пяти часов, лучше – до двух суток. Если вы знаете, что в вашем районе перебои в электросети происходят часто, то имеет смысл приобрести аккумулятор большей ёмкости.

Мастер-ключ препятствует вмешательству сторонних лиц в систему отопления и снимает установленные вами блокировки.

Кроме того, в комплекте можно обнаружить считыватель электронных ключей, сенсорный экран, колодки для подключения к котлу, бухты соединяющих проводов. Комплектующие вы сможете при необходимости докупить или «собрать» набор под свои потребности.

Что входит в комплект GSM

Комплектация зависит от производителя и модели товара. В стандартную входят перечисленные ниже детали.

Контроллер (GSM-модуль) — прибор с различным количеством входов, возможностью расширения, если понадобится подключить дополнительные функции. Модели в низком ценовом сегменте содержат пару стандартных функций и рабочих режимов. В более дорогие приборы заранее встроен регулятор управления на неделю.

Переносные температурные датчики, от двух до десяти – это зависит от типа модуля. Предназначены для разных помещений, в том числе есть и наружные. Оптимальное количество – пять, при условии, что один из них будет на улице.

Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах

GSM-антенна необходима для усиления сигнала. Она отвечает за установление беспрерывной связи с владельцем оборудования и с вышками сотового оператора.

Через реле (в большинстве моделей до 3 шт.) реализуется обратная связь с владельцем. В руководстве пользователя во всех модулях есть список кодов, характеризующих все штатные и нештатные ситуации и коды для обратной связи.

Стандартная комплектация gsm модуля на примере модели 4Т от производителя «Кситал». Все комплектующие соединены и подготовлены к монтажу (+)

Дополнительные датчики (например, движения и возгорания) также необходимы. Чаще пользователи самостоятельно докупают их в зависимости от потребностей.

Аккумулятор может дополнительно присутствовать в некоторых моделях. Производители чаще всего ставят литий-ионный. Это важный компонент, так как от него зависит время автономной работы. Если напряжение отключится, то питание в автоматическом режиме перейдёт на аккумулятор.

Ёмкости батареи должно хватать для полноценной работы GSM модуля минимум до пяти часов, лучше – до двух суток. Если вы знаете, что в вашем районе перебои в электросети происходят часто, то имеет смысл приобрести аккумулятор большей ёмкости.

Мастер-ключ препятствует вмешательству сторонних лиц в систему отопления и снимает установленные вами блокировки.

Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом

Кроме того, в комплекте можно обнаружить считыватель электронных ключей, сенсорный экран, колодки для подключения к котлу, бухты соединяющих проводов. Комплектующие вы сможете при необходимости докупить или «собрать» набор под свои потребности.

О самостоятельном подключении GSM модуля

При подключении теплоинформатора к отопительному котлу необходимо сделать следующее:

  • отключить подачу электричества к нагревателю;
  • установить датчики, подключить их к контроллеру;
  • подключить котел и модуль к электричеству;
  • поставить СИМ-карту, ввести защитный код;
  • ввести контрольный код устройства;
  • указать свой номер телефона, чтобы иметь связь с прибором.

Для подключения к модулю можно использовать СИМ-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

Остается лишь отправить специальный код, и модуль будет активизирован. Затем, если отправить запрос, он пошлет пользователю всю необходимую информацию. Следите, чтобы на номере СИМ-карты были деньги, а также установите при необходимости на телефон специальное приложение.

Таблица No2. Пошаговая инструкция по настройке (на примере GSM модуля «Котел.ОК»).

Шаги, фотоКраткое описание действий
Шаг 1Вначале открывается крышка устройства.
Шаг 2СИМ-карта устанавливается в специальный слот.
Шаг 3Адаптер подключается к устройству, после чего включается в розетку с напряжением 220В. В результате должен загореться индикатор «Питание».
Шаг 4Выключатель аккумулятора переводится в положение «Включено», вследствие должен загореться индикатор «Аккумулятор». Емкость устройства в нашем мастер-классе составляет 100 мАч (иными словами, его хватит на час работы).
Шаг 5Далее нужно дождаться, чтобы устройство зарегистрировалось в сети (свидетельством тому станет загоревшийся индикатор GSM).
Шаг 6Выполняется первое включение устройства, после этого должен загореться индикатор «Настройка». Этим модуль сообщает, что он в режиме программирования.

Цены на «Котел.Ок»

Котел.ок

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование
