Как сделать заземление для газового котла: требования к заземлителю и инструкция по монтажу

Как сделать в частном доме самому. Правила и схема действий

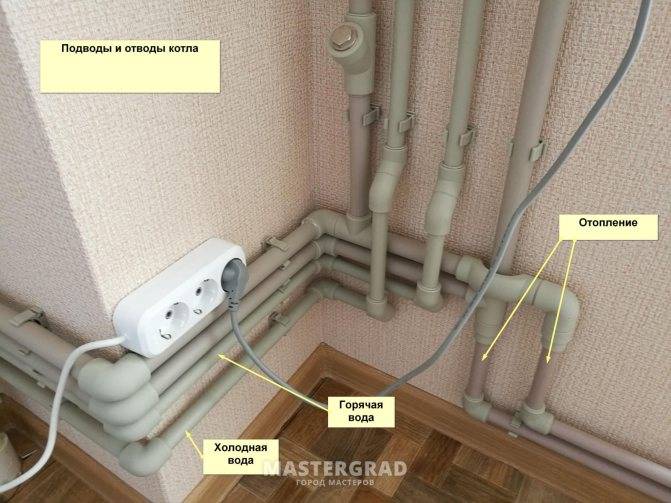

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Фото 2. Готовый комплект для заземления настенного газового котла со всеми необходимыми комплектующими.

Для самостоятельного внедрения заземляющего устройства, можно воспользоваться следующими способами:

  • Купить готовый комплект для заземления газового котла. В его состав входят все необходимые комплектующие. Монтаж проходит довольно быстро и не отнимает много времени. Вам понадобится небольшой участок площадью 0,5х0,5 м2. Заземление можно проводить в подвальных помещениях или в нескольких метрах от самого дома.
  • Самостоятельно изготовить заземлитель. Для этого понадобится сварочный аппарат и стальной уголок. Созданную конструкцию, в виде треугольника или перевернутой буквы Ш, вкапывают в землю на глубину больше 1 метра.

Справка! Перед началом работы необходимо провести независимый внешний контур заземления недалеко от дома.

Инструменты и материалы

Процесс делается благодаря таким инструментам:

  • По сделанной разметке лопатой копается траншея.
  • В пробуренные шурфы молотком вбиваются заземлители.
  • С помощью мотобура в верхней части траншеи пробуривают глубокие шурфы.
  • Для состыковки уголков между горизонтальными элементами контура заземления используют металлическую ленту. Для соединения необходима электрическая сварка.
  • На конце проводника, входящего в помещение, приваривают болт М6 или М8. На него одевают кольцо провода, которое отвечает за внутреннее заземление частного дома.

Используемые материалы:

  • Металлический уголок (размером 50х50х5 мм). Домовый контур заземления является равносторонним треугольником, в углы которого вбиваются металлические заземлители.
  • Стальная лента шириной 40 мм и толщиной 4 мм. Для того чтобы состыковать уголки между собой применяют металлическую ленту.
  • Металлическая проволока катанка диаметром 8–10 мм. Она укладывается в траншее и приподнимается над уровнем отмостки на 50 сантиметров.

Как заземлить контур: процесс работы

Для правильного и эффективного заземления газового котла необходимо изготовить внешний контур.

Процесс изготовления контура:

  • Делается разметка на расстоянии одного метра от дома. Рисуется равносторонний треугольник со сторонами по 2 м.
  • По нарисованным линиям выкапывается траншея 50 см глубиной и 40 см шириной.
  • Далее следует соединение с домом при помощи траншеи такого же размера.
  • Буром делаются глубокие шурфы.
  • В шурфы вставляют заземлители. Расстояние до дна траншеи должно составлять около 15 см.
  • Соединяют заземлители между собой с помощью полосок металла 40х4 мм.
  • Кладут металлическую полоску в траншею, ведущую к дому.
  • Приваривают полоску металла к цоколю с помощью металлического стержня.

Внимание! Такое оборудование системы заземления возможно только при наличии достаточного количества земли возле дома. Если заземлить котел с помощью треугольного контура нельзя, применяют линейное заземление

Для чего необходимо заземление?

Без такой процедуры, как заземление, безопасно использовать газовый котел не удастся. Дело в том, что такие устройства, как правило, изготавливаются из металла или же имеют металлические части, например, кожух, а этот материал характеризуется возникновением статического электричества. Появляющиеся заряды формируют электрическое поле, которое влияет на электронную систему котла, отвечающую за управление. Иными словами, при отсутствии заземления деятельность данной составляющей может быть нарушена. Выйдет из строя либо вся система, либо ее отдельные элементы, такие как плата.

Также следует добавить, что данная процедура избавляет и обитателей дома от влияния статистического электричества. Заряды хотя в большинстве случаев и не опасны, но весьма болезненные, поэтому гораздо приятнее находиться под защитой от электрического тока. Кроме того, поможет она и предотвратить поломки: из-за скачков напряжения могут возникнуть проблемы с платой.

Электрическое поле часто приводит к самовозгоранию объектов, функционирующих, благодаря газу и под давлением, и, как результат, происходит взрыв. Заинтересуются незаземленным котлом и представители газовой службы и, вполне возможно, выпишут денежные штрафы.

Зачем нужны заземлители газовой системы

По типу установки газовые отопительные устройства дома могут быть напольными и настенными. Если выбран настенный вариант, можно отапливать лишь дома малой площади. Такое оборудование компактное и включает проточную систему нагрева воды или камеру сгорания.

Газовые агрегаты напольного типа монтируют внутри особых помещений дома (котельных), предназначенных специально для этой цели, их площадь — не менее девяти метров квадратных. Газовый котел закрепляют недалеко от стены на полу. Как и у электрокотлов, в газовых устройствах основные материалы для изготовления — сталь, чугун. Любой котел должен иметь свою систему заземления, которая будет служить и как громоотвод.

Зачем нужно делать заземлитель для такого оборудования? Поскольку котлы выполнены из металла, на их поверхности присутствует статическое электричество. Когда громоотвод отсутствует, электронная система управления устройством (плата) может испортиться. Есть и другие причины необходимости громоотвода и заземлителей:

  1. Риск поражения человека. Дотронувшись до оборудования, жильцы дома могут ощутить боль, а порой испытать более неприятное поражение током (например, дети).
  2. Опасность взрыва дома. Если заземлители и громоотводы отсутствуют или смонтированы неправильно, статическое электричество может вызвать возгорание, пожар, взрыв.

Смонтированная схема должна соответствовать нормам технического регламента, иначе котел прослужит недолго, быстро испортится, а последствия могут быть тяжелыми.

Акт для вновь устанавливаемого отопительного оборудования

Акт на дымоход обязателен для котлов, которые устанавливаются в новую систему отопления. Происходит это следующим образом:

  1. Сначала в зависимости от размеров зданий и его помещений рассчитывается количество радиаторов и их общая тепловая мощность, соответствующая нормативам, где в основе лежит соотношение: на 10 м² отапливаемой площади требуется 1 кВт тепловой энергии с учётом высоты потолков в пределах 3 м.
  2. На основе расчётных данных выбирается по мощности отопительный котёл.
  3. По котлу выбирается дымоход: его диаметр, количество отводов, высота.
  4. По мощности отопительного оборудования рассчитывается и вентиляционная система, обязанности которой – обеспечить требуемый воздухообмен в помещениях, где располагаются приборы, сжигающие топливо.

Уже после монтажа всего оборудования оформляется акт на дымоход, в котором обозначается, что этот элемент отопительного агрегата полностью соответствует выбранному котлу.

Если дымоход внешний, то карман собой представляет тройник с крышкой для свободного патрубка. Нередко крышку заменяют боковой дверцей, закрываемой на щеколду. Если дымоотводная труба располагается внутри помещений, то ревизия устанавливается в виде открытого патрубка (прикрытого крышкой) снизу самого дымохода.

Акт на дымоход является документом, который надо обязательно представить в газоснабжающую организацию для получения документации первичной газификации. Без него не выдадут разрешение на врезку.

Правила и требования ПУЭ

На любом жилом объекте, расположенном в городской черте и за ее пределами, согласно требованиям ПУЭ организуется специальная защита от опасных напряжений 220/380 Вольт. С этой целью на их территории устраиваются особые стальные конструкции, называемые заземляющими устройствами (ЗУ). Их основное назначение заключается в создании условий, гарантирующих защиту проживающих в доме людей от удара током.

В соответствии с ПУЭ, глава 1.7., часть 1, п. 1.7.72 размеры металлических заготовок выбираются с учетом необходимости получения требуемого сопротивления растеканию тока в землю. Для различных элементов конструкции эти показатели могут различаться от образца к образцу. Однако минимальные их размеры должны соответствовать следующим нормативам:

  • соединительная полоса между штырями не может иметь типоразмер менее 12х4 мм (сечение 48 мм2);
  • сами штыри на основе уголков выбираются со сторонами 4х4 мм;
  • при использовании круглого арматурного прутка сечение не должно быть менее 10 мм2;
  • металлическая труба должна иметь толщину стенки порядка 3,5 мм.

При его обустройстве необходимо действовать в соответствии с положениями отраслевых стандартов, касающиеся эксплуатации имеющегося на объекте оборудования.

Нормы заземления для частного дома

Требования к обустройству заземления загородных коттеджей:

  1. Расстояние между жилым домом и внешним контуром устройства – от 1 до 10 м. Рекомендуемое – от 2 до 4 м.
  2. Заглубление штырей – на 2-3 м. Часть стержня (0,2-0,25 м) оставляют на поверхности для соединения стальной пластиной.
  3. Минимальное сечение шины, которую прокладывают к треугольнику от вводного электрощита, – 16 мм².
  4. Для соединения элементов заземляющей конструкции на щитке используют болты. Связку электродов осуществляют полоской из металла с помощью сварки.
  5. Максимальное значение сопротивления конструкции – при использовании сети 220 В – 8 Ом, 380 В – 4 Ом.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

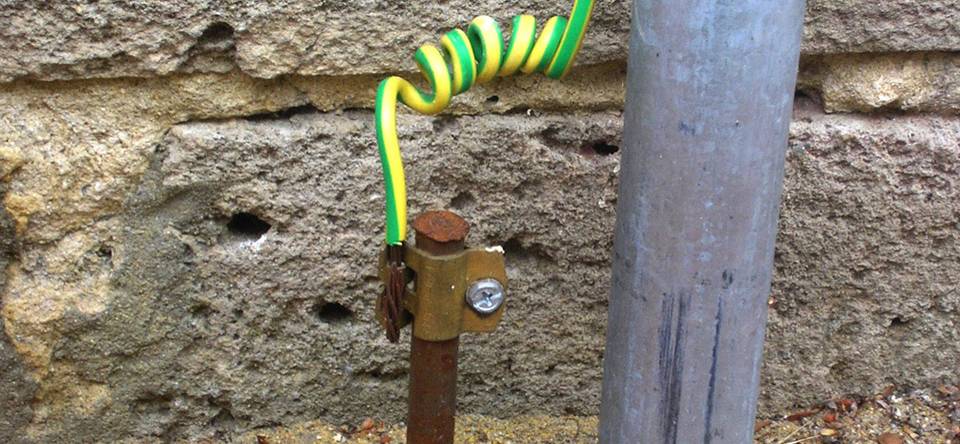

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, мм2Толщина стенки, мм
Черная стальКруглый:
— для вертикальных заземлителей16
— для горизонтальных заземлителей10
Прямоугольный1004
Угловой1004
Трубный323,5
Оцинкованная стальКруглый:
— для вертикальных заземлителей12
— для горизонтальных заземлителей10
Прямоугольный753
Трубный252
МедьКруглый12
Прямоугольный502
Трубный202
Многопроволочный канат1,8 (для каждой проволоки)35

Итого, для сборки стандартной конструкции понадобится:

  • металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
  • металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
  • металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
  • болт M8 или M10;
  • медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

  • не более 10 Ом в глинистом грунте;
  • не более 30 Ом в садовой земле близкой к чернозему;
  • не более 50 Ом в песчаном грунте;
  • не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

  1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
  2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
  3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Основная часть

В графах основной части прописываются:

  • вид (суглинок, глина, торф) и характер грунта (сухой или влажный);
  • для какой электроустановки применяется заземляющее устройство (здесь указывается информация о мощности – до 1000В или выше 100В, можно прописать модель газового котла);
  • режим нейтрали;
  • удельное сопротивление, которое дает грунт (единицы измерения – Ом на метр);
  • расчетный ток замыкания на землю;
  • результаты измерений.

Последний пункт оформляется в виде таблицы. В нем указываются все измеряемые заземлители с указанием:

  • их функционала;
  • места измерения;
  • расстояния до вспомогательных зондов;
  • измеренного конкретно в этих условиях уровня сопротивления заземителей.

Внимание! Если заземление располагается на почве с повышенной коррозийной агрессивностью, то проводить испытания придется чаще. Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой

Тогда как при мощности до 1000 В достаточно четвертой

Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.

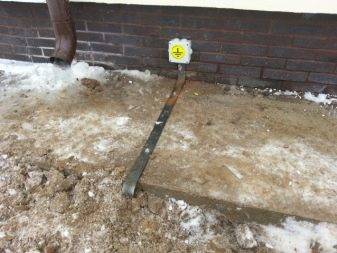

  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Как заземлить газовый котел. Нормы и требования к заземляющему контуру

Требования и нормы к заземлению газовых котлов довольно высокие. Естественная конструкция (трубопроводы) использоваться не может. Допустима только искусственная.

Выбор устройства заземления

Газовые службы рекомендуют использовать для заземления готовые комплекты. Пример такого набора представлен на рисунке. В среднем его цена составляет 7-10 тысяч рублей. Фирмы, занимающиеся установкой, помогут подобрать наиболее оптимальное решение с учетом всех индивидуальных параметров.

Допустимо собрать конструкцию самостоятельно. Чтобы правильно подобрать материалы следует изучить схему заземляющего контура.

Искусственные заземлители могут быть изготовлены из черной или оцинкованной стали. Они могут быть медными, но этот материал считается очень дорогим. Окрашивать элементы недопустимо.

Толщина и сечение должны определяться по приведенной ниже таблице.

МатериалТип сеченияДиаметрПлощадь сеченияТолщина стенки
Черная стальОкружность (вертикальный заземлитель)14 — 16
Окружность (горизонтальный заземлитель)8 — 10
Прямоугольник1004
Угол1004
Труба323
Оцинкованная стальОкружность (вертикальный заземлитель)10 — 14
Окружность (горизонтальный заземлитель)8 — 12
Прямоугольник753
Труба252
МедьОкружность12
Прямоугольник502
Труба20
Многопроволочный1,6 (на каждую проволоку)35

Далее приведен список необходимых элементов для сборки:

  • уголки из металла – 3 шт;
  • шина из нержавейки с толщиной 40мм и длиной порядка 3 метров – 1 ед;
  • болт М8 или М10;
  • провод (желательно из меди) сечением от 6 мм2;
  • металлические шины с шириной 40мм и длиной 12мм – 3 ед.

Расчет необходимых параметров сопротивления

Рассчитывать сопротивление необходимо учитывая свойства грунта, см. значения в  таблице ниже:

ГрунтСопротивление
ГлинаДо 10 Ом
ЧерноземДо 30 Ом
ПесокДо 50 Ом
Глиняно-песчаная смесьДо 150 Ом

Основные характеристики зависят от типа почвы и климатических условий в рассматриваемом районе. По этой причине даже стандартное сооружение необходимо проверить на практике и сделать все необходимые замеры показателей. По итогам контур может быть доработан.

Проверка выполняется следующим образом:

  1. Соединяются все проводники. Следует проконтролировать, чтобы они тесно прилегали друг к другу.
  2. Специальным прибором измеряются показатели. Правильный диапазон — 5 — 9 Ом. Если результат соответствует, то можно приступать к монтажу.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

  1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
  2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
  3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
  4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
  5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

  • Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
  • Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
  • В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников

Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается. В ПУЭ это четко обозначено

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Устройство заземления частного дома

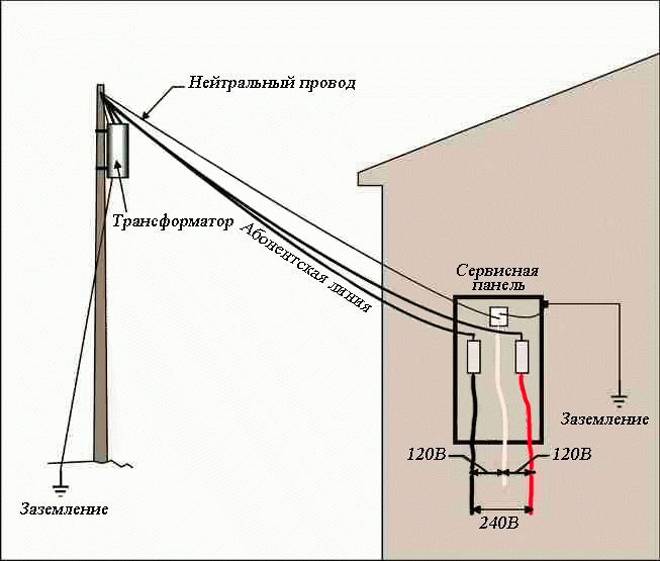

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Вопросы-ответы

Какая может быть максимально допустимая величина сопротивления заземления на глинистом грунте?

Сопротивление заземления на глинистом грунте не должно превышать 10 Ом.

Провод какого сечения можно использовать для соединения контура с щитком?

Размер сечения зависит от материала изготовления провода. Сечение медных проводов должно быть не менее 10 мм², алюминиевых – 16 мм² и стальных –75 мм².

Выдаётся ли какой-либо документ, подтверждающий проверку заземления?

По итогам проверки контура заземления проверяющей организацией выдаётся акт, оформленный в установленной форме.

Кто проверяет заземление газовых котлов?

Проверку могут проводить компании, зарегистрированные в Ростехнадзоре как электролаборатории.

Как часто проверяется заземление газовых котлов?

Проверку контура заземления проводят сразу же после установки газового котла. Без этого не разрешается подключать оборудование по ПЭУ. Дальнейшая периодичность проверок определяется ПТЭЭП.

Можно ли котел на газе поставить в деревянном доме

Существующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключение составляют многоквартирные постройки старого образца.

Требования к помещению для установки газового котла в деревянном доме, включают в себя следующее:

  • Котельную располагают на цокольном этаже или в одной из комнат. В деревянном доме, запрещается монтировать газовый котел в подвале, кроме специально оборудованного, отдельно стоящего помещения.
  • Помещение должно соответствовать требованиям, описанным в ППБ и санитарным нормам.
  • Запрещается размещение отопительного оборудования в жилых комнатах. Не допускается установка в кухне-гостиной, условно запрещен монтаж в ванной комнате и туалете.
  • Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.

Перед вводом в эксплуатацию, проводится проверка работоспособности системы отопления, а также наличия всех необходимых узлов безопасности. Инспектор Газнадзора убедится, что соблюдены требования, касающиеся установки котельного оборудования.

Отдельно проводится аудит на наличие всех документов, необходимых для ввода котла в эксплуатацию. Минимальный пакет документов включает в себя:

  1. Результаты исследований электролаборатории, проверяющей параметры установленного заземления.
  2. Разрешение Ростехнадзора.
  3. Проект газоснабжения дома.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
