Габариты ворот
Для определения ширины необходимо учесть ширину автомобиля с учетом зеркал и добавить 1 м на запас
Обратите внимание на ширину опор.
Если планируется возводить ворота с калиткой, которая будет расположена отдельно, необходимо монтировать три опоры. Между каркасной рамой и опорами требуются зазоры, их также следует учесть. Между створками тоже имеются зазоры для обеспечения работы фурнитуры.
В большинстве случаев изготавливают ворота шириной 4,5-5 м. Калитка обычно имеет ширину 1,2 м. По возможности стоит учитывать ширину профлиста, чтобы не резать лишний раз, поскольку одного листа точно не хватит на створку.
Учитывайте нижний зазор. Без него в зимний период ворота будет очень сложно открывать из-за снега и льда. Высота конструкции также зависит от декоративных элементов, устанавливающихся в обычно сверху.
Материалы
Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.
Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.
Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.
Во всех случаях размеры 40х60х2 мм будут достаточными. Общая длина этого вида проката определяется в результате расчета: примерно получится восемь кусков по два метра плюс заготовки на перемычки.
Подборка фото ворот из профнастила демонстрирует разнообразие цветов и размеров ребер материала. В частности, для заборов, и, соответственно, ворот подойдет лист с маркировкой «С» или «А». Высота ребра обозначается цифрами и лежит в диапазоне от 8 до 35 мм.
Если в местности, где устанавливаются ворота, сильные ветры, следует приобрести профнастил с маркировкой «С20».
Что касается окраски или оцинковки, то желательно, чтобы профнастил на воротах был таким же, как и на заборе. Излишняя пестрость не прибавит эстетичности.
Как приварить силовые петли к воротам
(фотографии, инструкция, видео мастер-класс)
Как приварить металлические силовые петли к каркасу распашных ворот своими руками?
Важным этапом установки металлических распашных ворот является закрепление силовых петлей на каркасе ворот и столбах забора. Многие полагают, что сделать это не так сложно.
Действительно, приварить петли легко, если учесть некоторые небольшие нюансы, поэтому сейчас я расскажу вам, как правильно приварить силовые петли к воротам.
Вам понадобятся (снимок 1):
- Электрод (любая достаточно толстая проволока);
- Сами петли;
- Закладные (в виде небольших металлических пластин);
Для начала, электрод необходимо согнуть так, как это показано на снимках 3-6. Затем, приложите согнутый электрод к петлям, чтобы сравнить их длины, как это показано на снимке 7. Если электрод намного длиннее петель, отпилите лишнее (восьмое фото), его длина должна быть максимум на 5 миллиметров больше длины петли. Затем загните тот 5-тимиллиметровый кусок электрода (снимок 9).
Положите согнутый электрод на металлическом каркасе забора и расположите на нём петлю. Под петлю кладутся закладные и прихватываются сваркой. Затем, одна закладная приваривается к каркасу ворот, а вторая к металлическому столбу.
Фото-инструкция перед вами!
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=tkeBgGQ3TacОригинальное название: Как правильно приварить петли., своими руками.”Броневик” Днепр.Автор видео: bronevik03
Разновидности ворот
На фото ворот в гараж, сделанных своими руками видно, что существует несколько различимых видов.
Они отличаются не только внешне, но и типом работы.
Классические:
- Представляют собой обычные ворота из двух или одной створки.
- Иногда в одной из створок дополнительно вырезается маленькая дверь.
- Это необходимо на тот случай, если не нужно выезжать из гаража на машине, но внутрь попасть нужно.
- Такая маленькая дверь в створке позволит не открывать всю конструкцию.
Раздвижные:
- Также могут быть представлены одним полотном или двумя.
- Особенность этого способа в легкости монтажа, необходимо только установить полотна на направляющее реле.
- Этого будет достаточно, чтобы они имели возможность задвигаться и раздвигаться, однако открывать их придется вручную.
- Чтобы автоматизировать процесс, необходимо установить дополнительное оборудование, при помощи которого ворота будут открываться самостоятельно.
Ворота-жалюзи:
- Такой тип ворот очень распространен на западе. Он компактный и надежный, его легко монтировать, также обладает большим количеством вариантом на рынке.
- Для установки этого типа понадобится пенал, который устанавливается в верхней части арки гаража.
- Внутри этого пенала размещается блоковое полотно из пластика, усиленное металлическими вставками.
- Открытие и закрытие может происходить как вручную, так и в автоматическом режиме, в зависимости от модели.
Как изготовить ворота из профнастила своими руками

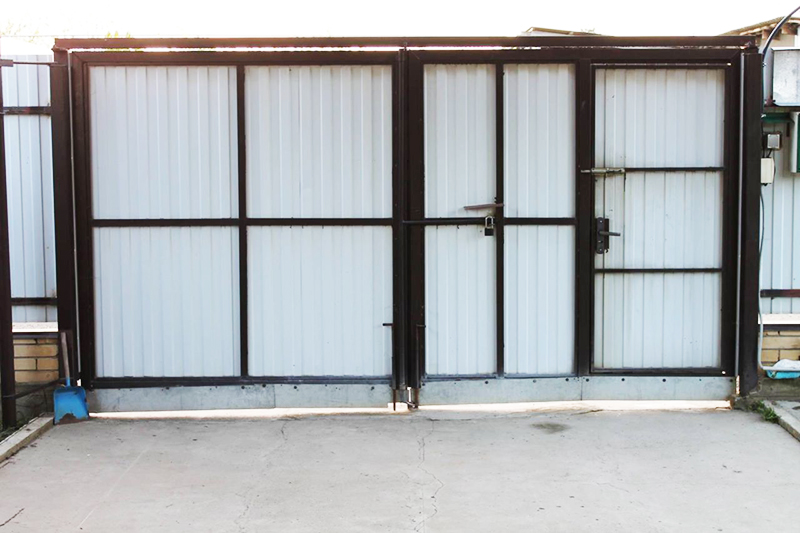

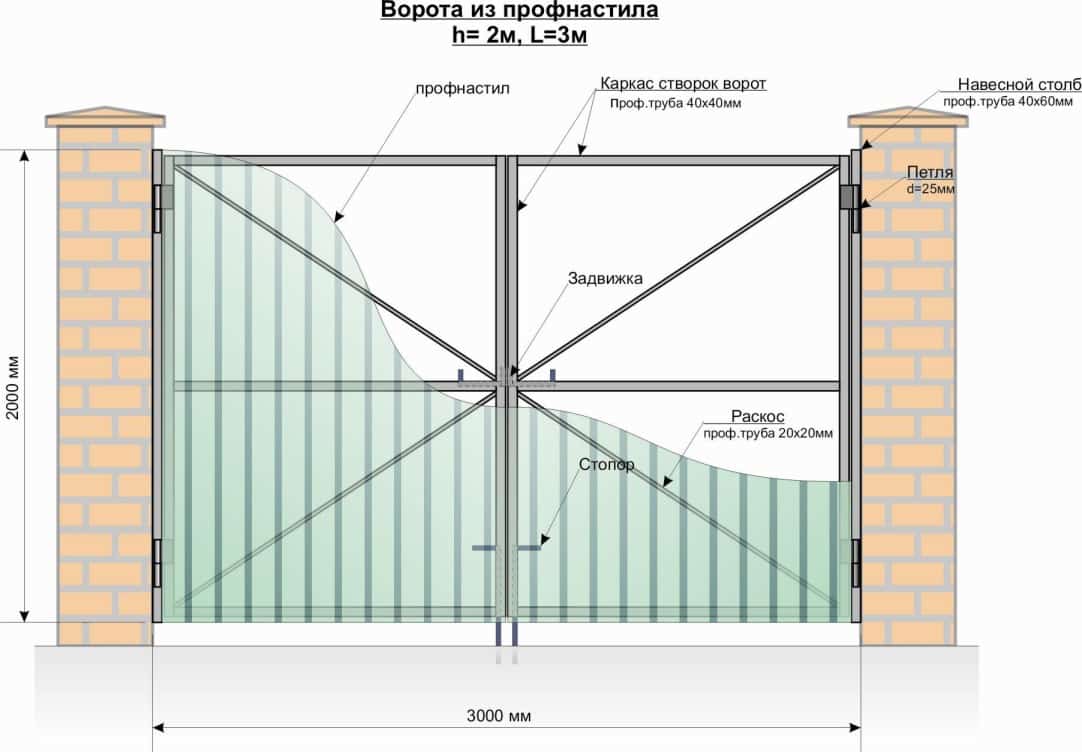

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.
ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами
Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.
Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:
- электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
- электроды;
- угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
- шуруповёрт;
- молоток;
- кувалда;
- измерительная рулетка;
- ватерпас или лазерный уровень.
Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.
ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот
Материалы для изготовления опорных столбов
После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:
- стальных круглых или профильных труб сечением от 150 мм;
- асбестоцементных труб диаметром не менее 200 мм;
- готовых железобетонных изделий соответствующей формы;
- натурального камня;
- строительных блоков;
- красного глиняного или силикатного кирпича.
Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.
Чем откатные ворота из профлиста лучше распашных
Если кратко, то откатные ворота:
- легче автоматизировать;
- надежнее фиксируются в открытом или закрытом положении;
- подходят для широких въездов;
- компактнее;
- сложнее заблокировать снежными заносами;
- прочее и надежнее;
- устойчивее ко взлому.
А теперь — отдельно о каждом преимуществе.
Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.
Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.
Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно 2 метра створка и 4 метра проезд. На укрепленные петли и усиленные опоры можно повесить створки 2,5 метра, но не более.
Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.
По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.
Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.
Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.
Планирование и характеристики материала
Изготовление начинают с выбора типа ограждения. Собирают понравившиеся фото, делают эскиз, чертеж будущей входной группы. Их проектируют в одном художественном стиле, одной высоты.
Эскиз калитки с элементами ковки

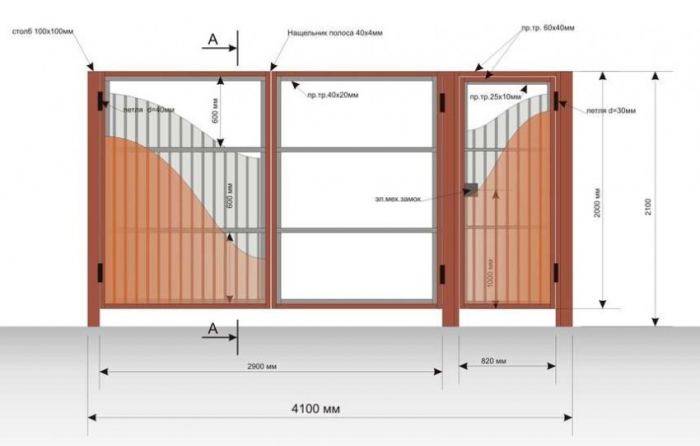

В чертеже подробно указывают все размеры деталей, в которые входят профиль, замок, запоры, навесы, петли. Все тщательно прорисовывают, прописывают, чтобы во время сборки не возникали вопросы. Чем тщательней выполнен чертеж, тем впоследствии легче выполнить работу.
Схема возведения с точным описанием размеров входной группы и фундамента
Самый распространённый материал для изготовления рамы – это профильная труба. Она соответствует требованиям, необходимым для строительства:
- прочность;
- форма материала;
- цена.
5 этап – изготовление рамы створок для ворот из профнастила
Прежде чем начать изготовление нужно еще раз замерять ширину
проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.
Технология изготовления:
металл распускают на заготовки. Рез целесообразно делать под
углом в 45° для более надежного крепления. Хотя встречается и сварка деталей
встык, так проще резать заготовки и сваривать их;
Совет. Мастера советуют сваривать верхние углы под углом в
45 градусов, это позволить избежать затекания в них воды, а нижние можно встык.
Сварка верхнего угла ворот из профнастила под углом 45 градусовСварка внижнего угла ворот из профнастила встык
каждую заготовку очищают от грязи и ржавчины;
сваривают элементы каркаса между собой. Причем сначала
заготовки наживляют, а после проверки геометрии сваривают сплошным швом;
каркас усиливается (при необходимости);
тщательно зачищаются сварные швы;
обезжирить каркас, покрыть грунтовкой и покрасить места
сварки. После того, как краска высохнет – покрасить каркас полностью.
Совет. Изготовление ворот из профнастила требует большой
точности в соблюдении размеров. При изготовлении рамы створки лучше сделать
каркас чуть меньше, нежели больше. В первом случае чтобы устранить зазор между
створками распашных ворот достаточно будет приварить нащельник на одну створку
рамы, там, где она примыкает ко второй. Во втором – нужно будет разрезать каркас,
и уменьшать его ширину.
Сколько стоят откатные, сдвижные и распашные ворота из профнастила: обзор цен
Если установить входную конструкцию своими руками не представляется возможным, стоит обратиться за помощью к специалистам. Цена на откатные, распашные и сдвижные ворота из профнастила будет зависеть от множества факторов:
- размера;
- украшения;
- комплектации;
- оснащения.
Распашные без установки по состоянию на август 2019 года обойдутся минимум в 9000 рублей при ширине проёма 3 м и 9700 рублей при ширине 3,5 м. При необходимости выполнения монтажных работ стоимость увеличится до 45000 — 60000. Чем больше проём, тем дороже обойдётся услуга.
Откатные и сдвижные стоят дороже. Работы «под ключ» при ширине проёма менее 3,5 м 65000 рублей. При монтаже автоматики затраты увеличатся.
После того, как вы разобрались в том, как установить ворота из профнастила своими руками, можно смело браться за работу. Надо лишь определиться, какая конструкция вас больше устраивает.
Кованые ворота из профнастила
Место расположения кованых фрагментов, их конфигурация, зависит от конструкции ворот. Различают:
- распашные;
- откатные;
- подъемные.
Створки из профнастила
При декорировании классических распашных конструкций из профнастила элементами ковки следует соблюдать в рисунке симметрию относительно линии разъема. На откатных воротах из профлиста хорошо смотрится любой рисунок, симметричный, повторяющийся и асимметричный.
Подъемные конструкции из профнастила отличаются массивной верхней перекладиной, на которой установлен поворотный механизм. Это ограничивает возможность расположения рисунка. Нельзя устанавливать парапетные коньки – кованые элементы над полотном.
На фото изображены створки на даче.
Конструкция из профнастила около дома
Правила установки кованых фрагментов
Под украшением ворот и калитки скрывается в первую очередь повышение прочности и надежности входных конструкций. Гнутые и ровные прутки устанавливаются:
- вдоль полотна профнастила со стороны навесов;
- в месте расположения запоров;
- на верхней части;
- по наружным углам;
- внизу полотна профлиста.
Профлист на створках
Ковка закрывает слабые места конструкции, где проще всего взломать ворота или перелезть через них. На фото ворот из профнастила с ковкой хорошо видно, что в первую очередь устанавливаются парапетные коньки. Затем более крупные фрагменты закрывают угол верхнего навеса.
Калитка и ворота из профлиста с элементами ковки должны оформляться в одном стиле с применением одинаковых элементов.
На фото ниже изображены створки из профлиста перед установкой.
Конструкция из профнастила с ковкой перед монтажом
Преимущества конструкций из профнастила с ковкой
Кованый забор прочнее ограды из металлопрофиля. Его недостаток – в высокой стоимости и прозрачности. Чтобы скрыть от прохожих свою частную жизнь, владельцы кованых оград ставят позади ажурного полотна профлист или поликарбонат.
В деревне
Добавление элементов ковки к бюджетной ограде из профлиста изменяет технические и эстетические характеристики конструкции, улучшает ее следующим образом:
- декорирует однотонное полотно ворот и забора из профнастила;
- делает его привлекательным и оригинальным;
- неограниченное количество вариантов;
- повышает прочность и надежность;
- есть возможность подобрать кованые элементы на любую сумму.
Полезные замечания
Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.
- Ворота устанавливаются в единой плоскости с ограждением.
- Калитку и ворота надо оснастить надежными замками и удобными ручками.
- Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.
Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.
Вертикальные запоры для ворот
Профнастил
Удачной работы!
Выбор привода
По конструкции делятся на два типа.
Система противовесов
Подходит для больших по весу и размерам полотен.
Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.
Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.
Шарнирно-рычажный (рычажно-пружинный)
Механизм состоит из:
- пружин;
- роликов;
- рычагов.

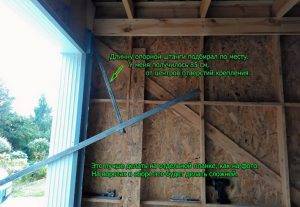

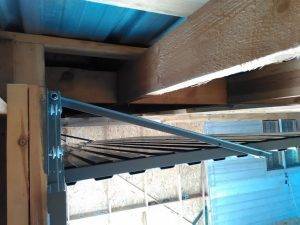

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.
При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку
При открытии используют трос, который размещается на профиле под потолком
Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.
Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.
Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.
Основы отделки ворот профлистом
Процесс обшивки откатных систем профилированным листом
Профлисты лучше выбирать стеновые (марка С), высота волны которых 15−21 мм. Несущие профнастилы добавят прочности воротам, но и заметно их утяжелят.
Профильные листы крепятся к раме специальными шурупами с шестигранными головками или сваркой. Головки шурупов окрашиваются в цвет профнастила, или приобретаются в соответственной цветовой гамме, чтобы не портить внешний вид ворот.
По окончании работы из-под ворот убирают бруски, которые подкладывались перед началом обшивки. И затем проверяют, как открываются и закрываются ворота.
На изготовление ворот и обшивку из металлопрофиля уйдет от силы пару дней, а итог этой работы действительно впечатляет. Ворота будут просо визиткой двора
С процессом монтажа при установке воротных створок можно экспериментировать, но людям, не имеющим большого опыта в этой сфере, рекомендуется относиться к этому с осторожностью, и не рисковать
Монтаж петель
Установка ворот осуществляется на гаражные петли, это самый простой и дешевый вариант. Сначала петлю нужно приварить к опоре, затем к каркасу, отступив от края створчатой рамы 20-30 см. От места монтажа петель зависит способ открывания ворот.
Для усиленных ворот лучше использовать три петли, иначе они начнут провисать. Если усиление не выполнялось и конструкция легкая, хватит двух петель.
Цифровая камера Olympus vs200, особенности модели, применение в получении качественных изображений
- Итальянская мебель. Чем она так знаменита?
- Провод СИП-4 4х16. Для чего он нужен и какие преимущества имеет?
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Сварка рамы калитки
Соединяют заготовки между собой с помощью сварки. Чтобы рама при этом не деформировалась, перед тем, как сделать калитку из профлиста, заготовки нужно из профильной трубы закрепить в самодельном кондукторе.
Изготовить его очень просто:
- Берется лист ОSВ толщиной не меньше 10 мм или лист толстой фанеры.
- Из него вырезается полотно, ширина и высота которого должны быть минимум на 50 мм больше, чем планируемые размеры калитки.
- Подготавливаются струбцины, которые будут удерживать элементы рамы, прижимая металлические профили к поверхности листа. Струбцин должно быть в два раза больше, чем сварных швов.
Перед тем, как сварить калитку из профнастила, тщательно проверяются все углы и замеряются диагонали рамы. Между верхней и нижней перемычками рамы калитки устанавливаются одна или две поперечины. Затем устанавливаются струбцины, которые должны находиться на небольшом расстоянии от места сварки.
После фиксации всех элементов каркаса на кондукторе, необходимо еще раз проверить углы и параллельность противоположных сторон рамы. Затем можно приступать к сварке. При этом струбцины нельзя снимать до тех пор, пока швы полностью не остынут — иначе температурные напряжения в металле могут деформировать и даже разрушить металл. После окончания сварки все стыки зачищают.
Благодаря подобной технологии сварки калитка из профлиста своими руками может быть изготовлена даже совсем новичком. При этом даже если у вас есть некоторый опыт сварочных работ, не рекомендую пренебрегать фиксацией заготовки. Помните, что изготовление новой рамы после случайной порчи старой займет больше времени и будет стоить дороже, чем изготовление простейшего кондуктора.
На небольших дачных участках часто устанавливают ворота с калиткой из профнастила. Все операции по сборке рамы калитки, встроенной в полотно ворот, выполняются так же, как и описанные выше. Изменению подвергается конструкция ворот, в которых должен быть предусмотрен проем для установки. Кроме того, необходимость встраивать калитку накладывает определенные ограничения на ее высоту.
Что в итоге
Установка откатный ворот из профнастила своими руками — сложная, но не невыполнимая задача. Конечно, распашные ворота поставить намного легче, но сдвижные дают больше возможностей по автоматизации и закрытию широких проездов. Кроме того, их сложнее заблокировать снегом или неудачно припаркованными автомобилями.
Для монтажа нужно выбрать, из какого профиля сделать откатные ворота, начертить подробную схему, залить монолитный фундамент под противовесом, сварить несущий и вспомогательный каркас, подобрать комплектующие и установить их, сбалансировать створку, закрепить профлист. Звучит сложно, но если вы тщательно будете следовать нашей инструкции и привлечете хотя бы одного помощника для работы с уже собранной рамой, у вас все получится. И у вас будут надежные, удобные, прочные и красивые ворота, которым будут завидовать соседи.
Читайте по теме:
Лаги для забора из металлопрофиля
Металлические и деревянные лаги для забора из профлиста, их преимущества и недостатки, какие лучше выбрать, как их крепить и сколько они стоят. Об этом — в статье.
Выбор профнастила для строительства забора
Если Вы не знаете, какой из многочисленных видов профнастила лучше подойдет для Вашего забора — то эта статья для Вас. Преимущества и недостатки того или иного типа профлиста, советы по выбору с точки зрения цены, надежности и дизайна.
Доборные элементы для забора из металлопрофиля
Комплектующие материалы для заборов из профнастила: какие бывают и как использовать? Какие элементы — необходимы, а без каких вполне можно обойтись? Читайте в статье.
