Как сделать биокамин своими руками — инструкция по сборке

Разбираем принцип работы

Своим существованием биокамин обязан давно изобретенным устройствам – обычной спиртовой горелке и масляной лампе. Принцип действия следующий: в емкость с жидким топливом погружен элемент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и испаряется через открытый проем. Если эти пары поджечь, то получаем ровное устойчивое пламя, как изображено на фото.

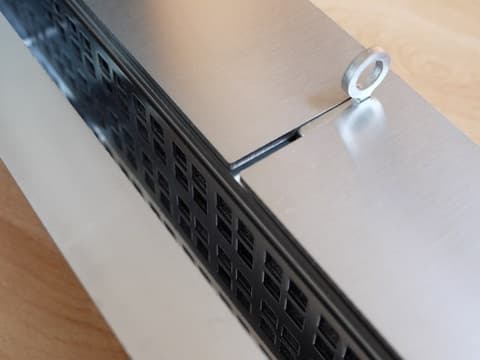

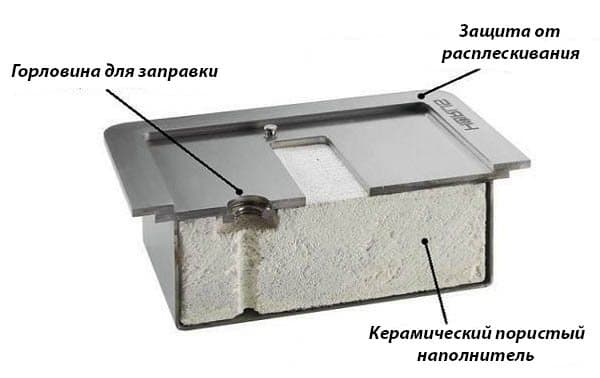

Сердцем биокамина, изготавливаемого из современных материалов, является топливный блок круглой либо продолговатой формы. Он включает в себя такие основные элементы (показаны ниже на схеме):

• емкость из нержавеющей стали с заправочной горловиной, оснащенная сверху открытым проемом – горелкой;
• заслонка или крышка, перекрывающая доступ воздуха и предназначенная для тушения камина;
• несгораемый керамический наполнитель со множеством мелких пор;
• система бортиков, не позволяющая горючему выплескиваться наружу;
• небольшие переносные конструкции оборудованы защитой от воспламенения при опрокидывании.

В более дешевых вариантах вместо керамики может применяться негорючее волокно

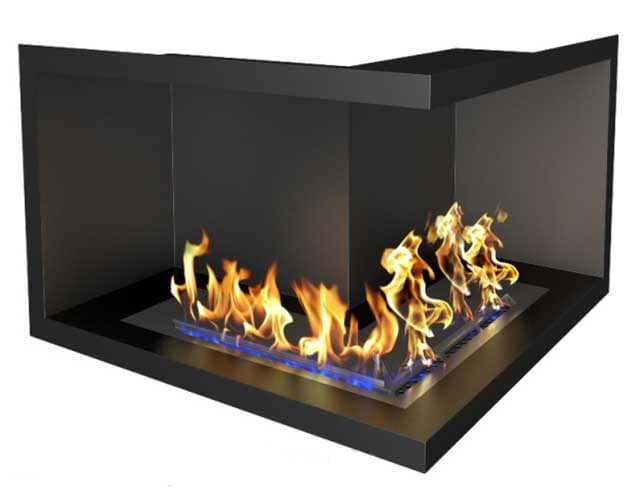

Угловой вариант настенного биокамина

По способу оформления экокамины делятся на такие разновидности:

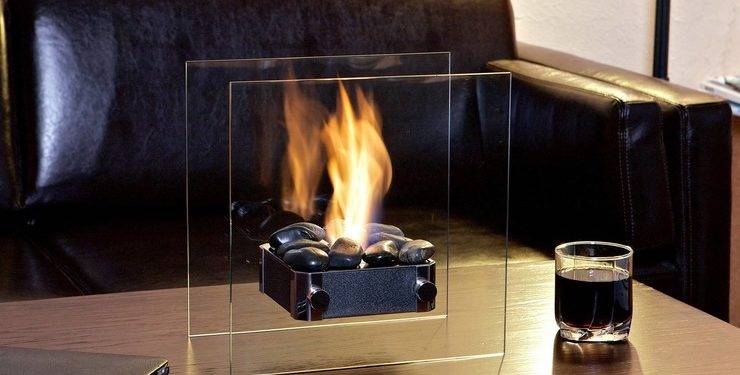

1. Настольные. Отличаются небольшими размерами и мобильностью, но требуют аккуратности в процессе пользования. Изделие нельзя ставить и разжигать под горючими предметами интерьера (например, полками).
2. Напольные модели оснащаются как точечной, так и продолговатой горелкой. Их можно переносить, но ставить – только на пол.

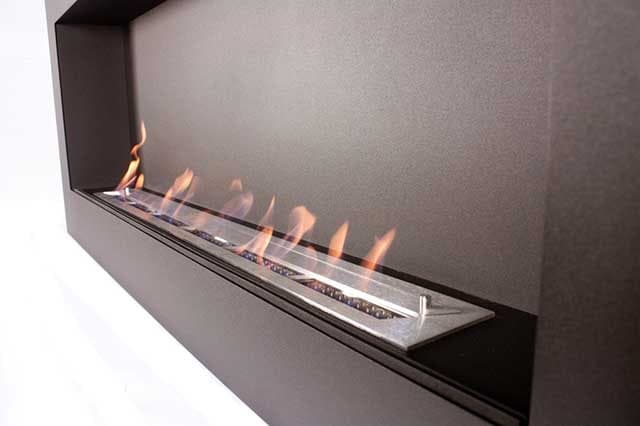

3. Настенные варианты отличаются прямоугольной формой и могут комплектоваться несколькими горелками.
4. Встраиваемые. Предназначены для установки в нишу или внутрь готового каминного портала.

Настольные модели (слева) и встраиваемые (справа)

Как функционирует топка биокамина заводского изготовления, смотрите на видео:

Экологичность

Работая на биоэтаноле, экологически чистом биотопливе, камин с приставкой «био» не производит вредных веществ, поскольку в процессе горения выделяется только углекислый газ и вода. Дыма и копоти нет, собственно, по этой причине, такой камин не требуют монтажа дымохода.

Мобильность

Установить биокамин можно и на этапе ремонта, и после его завершения. Отдельные модели могут быть переносными, например, настольные или напольные биокамины.

Пожарная безопасность

Биокамин имеет высокую степень пожарной безопасности. Специальная конструкция топливных блоков препятствует возникновению хлопков или взрывов, не допускает перегрева и пролива горящего топлива.

Обогрев помещения

Тепловая мощность биокамина, в зависимости от размера, может приравниваться к работе двух стандартных электрических обогревателей – в среднем от 2 до 6 КВатт, при КПД = 95%.

Простота в эксплуатации и установки

Существуют определенные правила эксплуатации биокамина, обозначенные в прилагающейся инструкции. Но в целом, ничего сложно в них нет

Важно, что наши биокамин можно потушить в любое время

Для биокаминов не требуется монтаж дымохода, вытяжки и подобных инженерных коммуникаций. Подключение к электросети для каминов со спиртовыми горелками с ручным розжигом не нужно, но если у вас автоматическая модель, то надо предусмотреть рядом вывод на розетку.

Легкость в уходе

Камин на биоэтаноле не требует особенного ухода,  нет необходимости в покупке специальных моющих средств – достаточно протирать внешние поверхности биокамина мягкой тряпочкой. Если камин имеет стеклянные детали, то для их очистки можно применять специальную жидкость.

Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.

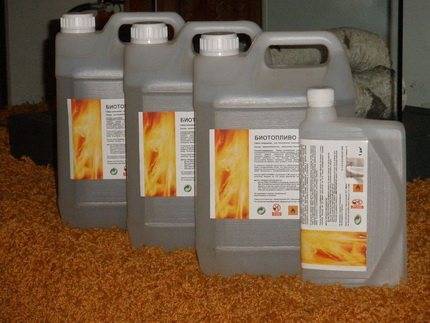

В продаже можно найти биотопливо различных марок. Предпочтение следует отдавать сертифицированной продукции, иначе можно столкнуться с серьезными неприятностями

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

• биоэтанол – около 95%;
• метилэтилкетон, денатурирующее вещество – порядка 1%;
• дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.

Использовать для биокаминов самодельное топливо не рекомендуется, но если все же решились попробовать, для его изготовления нужно брать только бензин высокой очистки “Калоша”

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с лучшими марками биотоплива.

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Заправку топливного бака нужно проводить очень осторожно. Если жидкость пролилась, нужно сразу же вытереть ее сухой тряпкой, иначе возможно произвольное возгорание. Жидкости отмеряются и смешиваются

Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь.

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Свежие записи
Пайка или обжим электропроводовПочему в квартире влажность и что делатьРубленный дома: технические особенности и преимущества

Необходимые материалы и инструменты

• отопительный блок;
• негорючий гипсокартон (1 лист);
• металлический профиль с направляющими и стоечными элементами (8 – 9 м);
• дюбель-гвозди, саморезы по металлу и с потайной головкой;
• термоустойчивый клей для плитки, шпатлёвка;
• ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
• изоляционные материалы (2 кв.м);
• керамическая плитка;
• затирка (около 2 кг);
• строительный уровень, рулетка;
• дерево или другой материал для каминной полки;
• декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

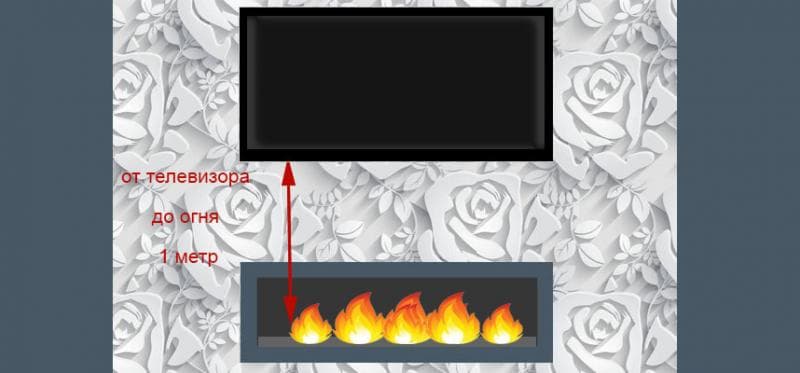

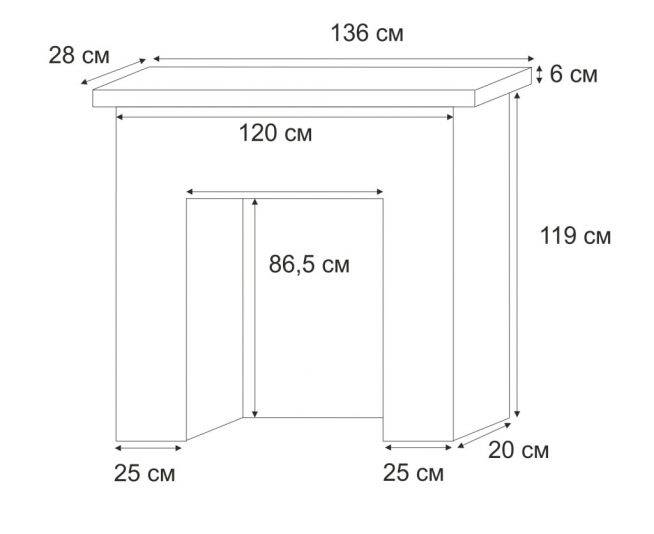

Чертёж необходимо создавать с учётом пожаробезопасностиВ этом варианте предусмотрено обустройство топки

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

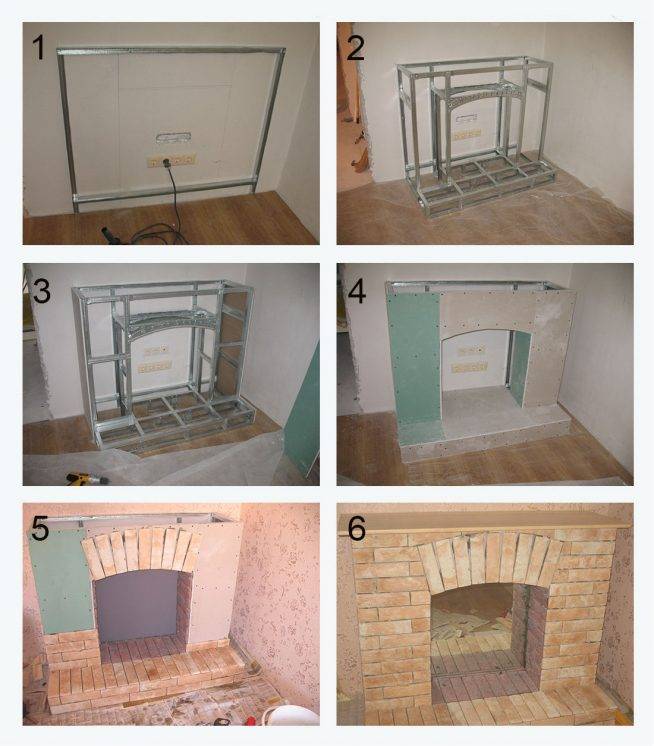

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

• Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
• Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
• Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
• Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
• Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
• Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
• Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Современный камин

Биокамином называют современное устройство, работающее на экологическом топливе, пригодное к установке практически в любом помещении. Такое устройство можно поставить в городскую квартиру, частный дом и даже в офис. Судить о безопасности экологического камина можно, рассмотрев его принцип работы:

• Дизайн биокаминов может быть совершенно разный, но все они состоят из четырех основных частей: подставки, горелки, топливного бака и портала. Подставка обеспечивает надежную установку, топливный бак является хранилищем горючего, в портале мы видим огонь, а горелка выполняет основную функцию, создает этот огонь. Горелка может быть сделана из металла или керамики, которой не страшен огонь. В топливный бак заливается специальное биотопливо, которое при сгорании имитирует огонь от дров или углей.
• Биотопливо производится из различных растительных культур, и является спиртом, а точнее биоэтонолом. В качестве сырья могут применяться самые разные растения от сахарного тростника и свеклы до древесных опилок и соломы. При сгорании биоэтанол практически не выделяет углекислого газа, дыма, сажи и копоти, появляется лишь пар. Во время горения топливо не потрескивает, не разбрызгивает искры. Таким образом выходит, что биокамин не нуждается в вытяжке и полноценном дымоходе, он может быть установлен просто в комнате.

Оригинальное расположения камина в комнате

• Несмотря на то, что в экологическом камине горит настоящий огонь, отопительным прибором его считать не стоит. Тепловая энергия от сгорания биоэтанола не такая значительная, но некоторое тепло вы все же почувствуете. Кстати, этот момент может быть как минусом, так и плюсом прибора, поскольку использовать его можно круглый год, а функция отопления не всегда необходима.
• Разместить биокамин в интерьере любого помещения крайне просто, ведь он не требует специальной установки, монтажа. Не нужно строить дымоход, подводить к камину какие-то коммуникации. Достаточно собрать устройство, залить в него горючее и зажечь его. При этом менять место его расположения можно в любое время и по желанию.

Удобное в эксплуатации и простое в обслуживании устройство, может стать предметом гордости хозяина любого помещения, главное подобрать подходящий вариант.

Материалы и инструменты

В зависимости от того, какой портал вы собрались строить, вам следует запастись следующими строительными материалами:

• Для создания основы портала потребуется кирпич, бетон, плиточный клей.
• Для строительства общего контура портала пригодится металлический профиль и негорючий гипсокартон. Какие-то соединительные элементы можно сделать из дерева. Для крепления каркаса потребуются шурупы по металлу и дереву.
• Отделку внутренней части можно выполнить при помощи керамической плитки. Для этого дополнительно потребуется шпаклевка, плиточный клей, замазка для швов. Чтобы создать отражение огня в биокамине, можно некоторые участки обшить металлическими листами из нержавейки.
• Верхнюю часть можно выполнить в виде столешницы, для чего отлично подойдет искусственный камень, хотя в принципе и деревянная полка сгодится. Здесь все зависит от вашей фантазии.

Отлично вписанный в интерьер комнаты портал для небольшого экоголического камина

Для полноценного проведения работ потребуется внушительный перечень инструмента:

• Измерительные и пишущие принадлежности — маркер, карандаш, линейка, рулетка, уровень.
• Инструменты для работы с сухими смесями — шпатель, правило, перфоратор или дрель с насадкой.
• Инструменты для работы с отделочными материалами — ножницы по металлу, строительный нож, лобзик или пила, молоток, шуруповерт.

Больших сложностей при строительстве портала возникнуть не должно, любой домашний мастер легко возведет за считанные дни очаг для биокамина из подходящих материалов.

Топливный блок своими руками

Хотя готовые покупные блоки имеют сравнительно невысокую стоимость, многие предпочитают самостоятельное изготовление. Перед началом сборки возьмите за основу следующие советы:

• Если вы хотите добиться максимально продолжительного горения пламени, используете пропитанную биоэтанолом или спиртом минеральную вату;
• Также вы можете полностью отказаться от какого-то наполнителя. В этом случае такой камин не сможет качественно обогревать помещение, а стенки самой конструкции должны быть максимально высокими.

Внутренняя часть наполнена керамическим уплотнителем с пористой структурой

Принцип работы и функционирования данной конструкции отображён на следующем фото

Собираем бак без использования наполнителей

Для сборки топливного резервуара без присутствия наполнителя, воспользуетесь следующей пошаговой инструкцией:

1. За основу берётся нержавеющая сталь, толщина которой не должна быть меньше 2-3 миллиметров. Изготавливаем из неё основание, исходя из размеров отмеченных вами на чертеже. При этом стеки основания должны иметь высоту не менее 4-6 сантиметров. Данная ёмкость необходима для залития в неё топлива;
2. Оснащаем нашу конструкцию ограничителем и определяем небольшой участок, на котором и будет происходить процесс горения топлива;
3. В ёмкость устанавливаем предварительно собранный металлопрофиль, имеющий П-образные очертания. Он должен легко вставляться во внутреннюю часть резервуара;
4. Ширина данного элемента должна быть на 1-2 сантиметра уже самой подложки. На одной из стенок профиля делаются отверстия;
5. Для того чтобы биоэтанол мог полностью прогорать, оснастите резервуар небольшим уклоном на его дне. Для данных целей нам понадобится гипс, который заливается в ёмкость, после чего она наклоняется и остаётся в данном положении до полного застывания раствора. На последнем этапе одна сторона профиля подрезается.

Изготовление с применением стекловаты

Боля создания своими руками боле усовершенствованного и идеального блока, рекомендуем воспользоваться следующей инструкцией:

1. Схема сборки является аналогичной первому руководству. Однако в месте размещения и установки металлического профиля, выполняем дополнительное закладывание стекловаты;
2. Не следует заменять стекловату, базальтовыми или любыми другими заменителями данного материала. Так как именно стекловата обладает следующими качествами и особенностями: хорошо впитывает любые жидкости, дышит и пропускает вырабатываемый пар в результате прогорания биоэтанола, в её составе полностью отсутствуют формальдегиды.

Топливный бак для встраиваемых очагов

Покупная модель открытого типа со стекловатой

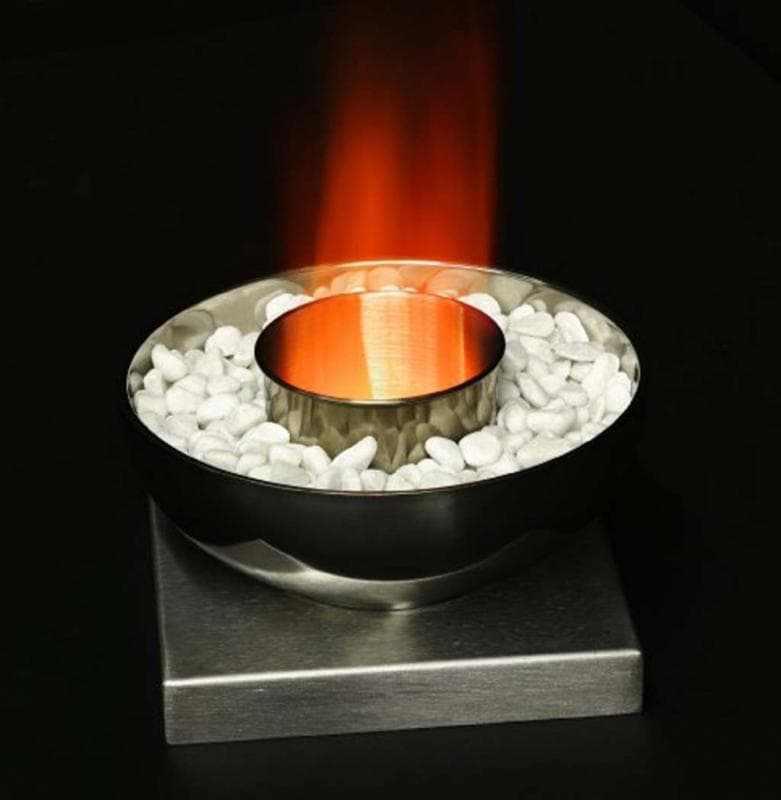

Настольный биокамин с округлой горелкой

Топливный блок для биокамина своими руками, можно сделать из недорогих подручных материалов и тем самым выгодно сэкономить свои денежные средства. Емкость, изготовленная согласно инструкциям, прилагающимся к данной статье, гарантированно долговечная и безопасная. Сделать такой бак можно как из листовой нержавеющей стали, так и применив уже готовое основание (кружка, глубокое блюдце).

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
3. Высокая стоимость устройства.

Подробная инструкция для биокамина собственными руками

Как видно из предыдущего абзаца, если есть наличие пошаговой инструкции для биокамина, его очень просто смастерить собственными руками. После сбора горелки процесс делится на следующие этапы:

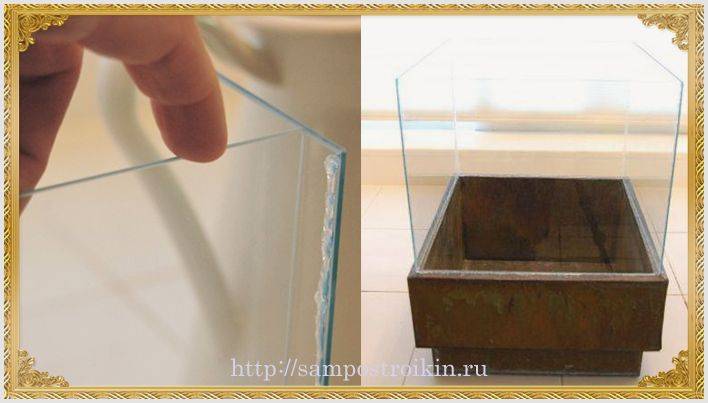

Куски стекла скрепливаются между собой герметиком из силикона соответственно с концепцией дизайнера. Для полнейшего засыхания их необходимо оставить приблизительно на 24 часа, более точное время отмечено в инструкции к герметику.

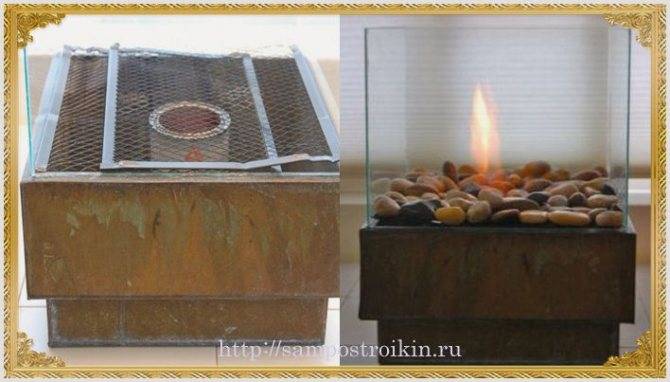

Если есть желание основание камина можно создать из прямоугольного металлического короба. Тогда оно будет прятать банку для горелки.

Если горючее было приобретено в жестяной банке, ее необходимо только лишь установить в середину горелки. Если же оно продавалось в пластиковой таре, необходимо взять еще одну консервную банку, и перелить его туда. Размер банки обязан быть таким, чтобы ее комфортно было извлекать из горелки.

В горючее опустить заранее подготовленный фитиль. Сверху горелки установить сетку, сверху нее насыпать камушки.

Чтобы выполнить привлекательный и обычный биокамин собственными руками, подробная инструкция выше обеспечит всеми специальными способностями. Готовый камин можно тот час же вводить в эксплуатирование, другими словами поджечь фитиль.
