Горелка для биокамина своими руками: инструкция и советы по изготовлению

Самостоятельное изготовление камина

Чертеж горелки биокамина

Материалы для современного отопительного устройства есть в хозяйстве у каждого. Вам понадобится: оконное стекло (наверняка они где-то завалялись после ремонта дома), фитиль (в качестве его основы можно взять любую ткань), банка из нержавейки и решетка, герметик и инструменты.

Начинать делать камин необходимо с основания. Самодельный биокамин – это простой механизм, который можно сделать в домашних условиях.

  • Основание. Для соблюдения пропорций необходимо сделать чертеж. Для биокамина неплохо подходит металлическая основа. В основании располагается керамическая декоративная горелка, поэтому оно должно быть максимально просторным. Инструкция по изготовлению основания для отопительного устройства требует установки небольших бортиков по всей окружности подставки для камина. Такая схема позволит поставить на основу решетку.
  • Топливный бак. Материалы емкости для топлива обязательно должны быть металлическими, в принципе, как и все комплектующие для биокаминов. Он вырезается из старой консервной банки, объемом от 0,2 до 0,5 л. В бак вставляется фитиль.
  • Решетка из нержавейки. Керамическая сетка для биокамина не подходит, поскольку она плохо переносит постоянное воздействие высоких температур. Для решетки подбирается монолитный блок с ячейкой от 5 до 15 мм с учетом того, что на ней еще будет стоять топка для биокамина. Вообще, горелка для биокамина своими руками делается достаточно просто: берется фитилек и вставляется в металлическую емкость с топливом и горелка готова.
  • Каркас для устройства. Материалы для каркаса могут быть разными, однако, для его создания лучше использовать старое стекло. Стеклорезом вырезаем 4 кусочка стекла одинаковых размеров. Внимательно смотрите на чертеж и тщательно соблюдайте все размеры каркаса. Заготовки из стекла надо скрепить между собой при помощи герметика. Инструкция говорит, что делать это лучше с помощником – один человек держит стекло, а другой аккуратно наносит герметизирующие материалы по всем стыкам. Перед началом герметизации стекло следует протереть от пыли. Топка для боикамина помещается за стекло.

С основными составляющими камина мы разобрались. Теперь осталось собрать все это воедино. Все работы по сборке отопительного устройства лучше делать на улице при качественном освещении.

Чертеж биокамина

Итак, биокамин своими руками начинает собираться с приготовленного основания. Перед началом работы положите недалеко от себя чертежи, они еще пригодятся в процессе сборки. Металлическое основание ставится на удобную поверхность. Дальше в заготовку помещается топливный бак, который закрепляется при помощи дюбелей или заклепок, сделать которые можно самостоятельно.

После установки бака блок основания накрывается металлической решеткой. Устанавливается она на настольный камин на заранее изготовленные ободки. Стоит отметить, что металлическую сетку закреплять необязательно, поскольку из такого положения она никуда не денется. Что касается декораций, то сделанный самостоятельно биокамин можно украсить при помощи камней и других негорючих декоративных элементов.

На металлический блок ставится уже скрепленное воедино стекло. Процесс установки стекла надо делать максимально аккуратно и без резких движений. Помните, у вас в руках не находится керамическая плитка, а хрупкое стекло. Бак не должен находиться слишком близко к стеклу, поскольку при нагревании оно может лопнуть и повредить блок или предметы интерьера.

Установка биокамина

На этом этапе изготовление отопительного устройства заканчивается. Осталось только проверить его работоспособность. Первый запуск надо делать по правилам: сначала снимается сетка с декорациями и отставляется в сторону. Стоит отметить, что это делать необходимо каждый раз при наполнении бака топливом. Эта процедура проводится в целях сохранности предметов интерьера, поскольку сделанный биокамин своими руками не дает гарантий полной безопасности.

Рекомендации, как соорудить большой биокамин

Сооружая большой биокамин, хорошенько продумывают его дизайн. При создании проекта учитывают, что камин пожароопасен, поэтому следует оставлять достаточное расстояние от стенок и верхней части камина до очага. Внутренние работы выполняют их материалов, не подверженных горению, таких, как шмот, плитка или сталь с теплоизоляцией.

Ни в коем случае нельзя красить очаг, потому что под воздействием высоких температур краска начинает облазить, выделять специфический запах, а в некоторых случаях может вообще загореться. Также необходимо позаботиться о емкости для биотоплива. Она может состоять из цилиндрической горелки или топливного бака. Эти компоненты имеют свои особенности, которые следует рассмотреть более подробно.

Характеристика топливного бака

Он обладает следующими преимуществами:

  • Отсутствие неприятных запахов, которые могут возникнуть из-за работы биокамина. Этому способствуют специальные заслонки, которые предотвращают проникновение в окружающую среду испарений горючей жидкости.
  • Чтобы быстро погасить огонь в камине, достаточно провернуть ручку, выступающей в качестве заслонки.
  • Герметичность топливного бака исключает вероятность попадания внутрь него частичек пыли и других чужеродных элементов. Это очень удобно, особенно если камин используется редко.
  • Есть возможность вручную регулировать степень горения пламени. Эта особенность позволяет размещать над биокамином разнообразные предметы интерьера.

Недостатки топливного бака

Главным недостатком этого элемента является его высокая стоимость. Это существенный минус, потому что своими руками топливный бак соорудить очень тяжело.

Характеристика горелки для биокаминов своими руками

Такая емкость для биотоплива имеет следующие достоинства:

  • Низкая стоимость. Именно это позволяет устанавливать в камине несколько отопительных приборов, а также позволяет заменять горелку, не беспокоясь о лишних тратах.
  • Можно самостоятельно производить этот прибор.

Недостатки горелки:

  • Горелка, встраиваемая в биокамин, не оснащается защитными приспособлениями, из-за чего пламя остается открытым.
  • Нет возможности регулировать мощность пламени.
  • Не предусмотрена система быстрого затухания пламени, в результате чего необходимо ждать, когда топливо сгорит полностью.

Имея такие недостатки, горелка все-таки популярнее, чем топливный бак. Объясняется это тем, что горелка проста в своем изготовлении.

Подготовка к изготовлению биокамина

Для самостоятельного изготовления камина в первую очередь следует определиться с его видом, выполнить необходимые замеры, сделать эскиз будущей модели. Это позволит избежать ошибок при работе.

Материалы и инструменты

Изготовить биокамин дома можно с помощью обычного стекла, например, с фоторамки формата А4, стеклореза, силиконового герметика, металлической сетки, подойдет сетка от барбекю или духовки, металлической коробки, гальки или другого жаростойкого камня, топлива и фитиля.

Настольный биокамин своими руками

Этапы его конструирования следующие:

  1. Выполняем расчет расстояния между горелкой и защитным экраном. Оно должно превышать 15 см, чтобы избежать повреждения стекла. Замеряем расстояние между горелками – оно должно быть более 16 кв. см.
  2. Подготовка топливного бака. Можно воспользоваться простым квадратным или прямоугольным металлическим ящиком, не забывая о расстоянии от пламени до стекла.
  3. Окрашивание ящика для увеличения его эстетичности. Производится только с наружной стороны, так как возможно возгорание или выделение ядовитых веществ из краски, нанесенной на внутреннюю поверхность.
  4. Создание защитного стеклянного кожуха. Его можно сделать из обычного трехмиллиметрового стекла или 4 стекол от фоторамки, которые подгоняются по размеру под металлическую коробку.
  5. Силиконовым герметиком стекла склеиваются вместе, закрепляются между подпорками, в качестве которых могут выступать любые неподвижные предметы, и оставляются в таком состоянии на сутки, пока герметик не высохнет.
  6. Лишний герметик удаляется лезвием.
  7. Подготовка биотоплива. Для его хранения подойдет только металлическая банка, даже если продавалось оно в пластиковой. Банка размещается в днище коробки. Одна стандартная емкость с топливом поддержит горение в течение нескольких часов, после этого потребуется ее замена — нужно будет снимать камни и сетку или заливать новую порцию большим шприцом.
  8. Вырезание сетки, для накрытия короба. Это можно сделать и в два слоя. Ее крепление будет более надежным, если использовать проволоку, но не стоит забывать, что сетка должна сниматься для замены банки с топливом.
  9. Выкладывание камней на сетку. Они нужны не только как декоративный элемент, но и для равномерного распределения тепла между решеткой и экраном.
  10. Поджигание биокамина лучиной, опущенной через сетку в емкость с топливом.

Напольный биокамин своими руками

Чтобы сконструировать напольный биокамин нужно:

  1. Подготовить материалы: лист гипсокартона, 2 квадратных метра теплоизоляционного материала, 2 квадратных метра кафеля с клеем, 8-9 метров металлического профиля, сотня шурупов и саморезов, затирка, камни или другие элементы декора, блок отопления.
  2. Сборка каркаса с помощью шурупов и металлического профиля.
  3. Обшивка каркаса гипсокартоном и саморезами, по два слоя на каждую стенку, между которыми нужно будет расположить стекловату или другую теплоизоляцию.
  4. Облицовка кафельной плиткой или другим аналогичным материалом. Для этого нужно аккуратно ее выложить в соответствии с задумкой, например, камин можно сделать однотонным или добавить узор.
  5. Затирка швов.
  6. Сушка.
  7. Установка отопительного блока на его место.

Горелка для биокамина своими руками

Самый надежный материал для горелки – это нержавеющая сталь. Стенки ее должны быть достаточно толстыми, чтобы избежать деформации при нагревании. Также стоит быть очень внимательным при сборке, так как ненадежное закрепление или дефект выведет биокамин из строя.

Желательно, чтобы горелка была цельной, так меньше шансов, что топливо будет выливаться. Лучше всего на эту роль подойдет банка для краски, главное проследить, что ее размер подойдет для камина, и что на ней нет трещин и дыр.

Те, кто не ищут легких путей, могут сделать горелку полностью сами, это не сложно, так как внешне она похожа на большой спичечный коробок с продолговатым отверстием в верхней части для заливания биотоплива. Листы металла в 1,5-2 мм варятся по швам. Можно добавить к ней стекловату, выполняющую роль фитиля, и заслонку, которая будет регулировать пламя и тушить его.

Зажигается горелка обыкновенным фитилем, например, шнурком, опущенным в биотопливо, конец которого будет подниматься над камнями или другими декоративными элементами.

Топливо для биокамина

В качестве топлива может выступать биоэтанол, он продается в специализированных магазинах, но может быть изготовлен и дома, так как он состоит из бензина, которым заправляют зажигалки и обычного медицинского спирта, смешанных 1 к 9. После смешивания и встряхивания смесь пригодна к использованию.

Задвижки на топливном блоке – какая самая надежная?

Немаловажно обратить внимание и на задвижку, ведь с помощью нее тушат пламя в биокамине. Задвижки бывают внешние и внутренние, а также отличаются друг от друга толщиной металла. Учтите, что если металл слишком тонкий, он быстро испортится

Учтите, что если металл слишком тонкий, он быстро испортится.

Блоки с внутренними задвижками удобны. Но есть одно «но». Если задвижка сделана из тонкого металла, со временем ее клинит, и потушить огонь бывает тяжело.

Внешние же задвижки полностью съемные, тут также лучше ориентироваться на толщину металла. При нагревании металл имеет свойство расширяться, и, если задвижка будет слишком тонкой, подвинуть ее не получится, как бы вы не старались. Придется ждать, пока блок остынет.

Внешняя задвижка в топливном блоке (не обращайте внимания на цвет, это демонстрационный образец)

Самостоятельное изготовление

Настольный биокамин своими руками

Рассмотрим один из вариантов изготовления квадратного или прямоугольного устройства. Для этого потребуются следующие материалы:

  • огнеупорное или термостойкое стекло (можно использовать и обычное, но тогда расстояние между пламенем и стенками должно быть не менее 10 сантиметров),
  • металлический короб для основания – он должен быть цельным или герметичным снизу, чтобы топливо не вытекло (желательно использовать нержавеющую сталь – это эстетично и практично),
  • емкость для топлива (в качестве нее можно использовать стальную кружку или банку),
  • силиконовый герметик,
  • металлическая строительная сетка или духовочный противень,
  • негорючие декоративные элементы,
  • фитиль из веревки.

Стекла обрезаются по размеру и склеиваются с помощью силиконового герметика. Получается защитный экран. Этот экран крепится к металлическому коробу с помощью болтов, либо в коробе делаются специальные пазы для стеклянного экрана. Внутрь короба ставится емкость с горючим.

Сверху на нее ставится сетка. Она должна быть съемной, для того чтобы можно было удобно добавлять топливо, но при этом устойчивой. Для этого по краям короба можно вкрутить саморезы или сделать специальные полочки из уголков. В емкость опускается один конец фитиля, так чтобы другой его конец торчал над сеткой.

Таким образом, он пропитается горючим и его можно будет поджечь. Вокруг фитиля на сетку выкладываются декоративные элементы.

Напольный биокамин своими руками

В качестве примера подобной конструкции можно взять простейшую имитацию под камин. При этом не нужно выкладывать кирпичные стенки. А сам процесс изготовления довольно прост.

Для этого потребуется:

  • стальной профиль,
  • гипсовая штукатурка,
  • гипсокартон,
  • саморезы,
  • дюбеля,
  • каменная вата,
  • емкость для топлива,
  • термостойкий плиточный клей,
  • облицовочный материал по выбору (натуральный или искусственный камень, кафель или огнеупорная плитка и т.д.).

Из стальных профилей делаем каркас будущей конструкции. Надежно крепим его к стене. Конструкция в общем выглядит следующим образом:

  • в середине делается ниша как в очаге, где будет гореть пламя;
  • сверху и с боков в профили закладывается минеральная вата;
  • все кроме нижней части ниши обшивается гипсокартоном и шпаклюется;
  • в нижней устанавливаются горелки, и промежутки также заполняются ватой и обшиваются гипсокартоном;
  • затем все облицовывается и швы затираются.

Настенный биокамин своими руками

Конструкция настенного биокамина не особенно отличается от предыдущих типов, но, все же, отличия есть. Изготавливается стандартная горелка или топливный бак. Лучшим вариантом будет продолговатая прямоугольная форма. Металлический короб надежно фиксируется к стене.

В него также устанавливается емкость с горючим или топливный бак. Но вот защитный экран отличается. В качестве материала для задней стенки лучше использовать не стекло, а лист нержавеющей стали. Между ним и стеной устанавливается слой каменной ваты (2-3 сантиметра будет достаточно).

Она может быть спрятана с краев металлическими уголками. Размеры таких конструкций могут быть любыми, главное, чтобы задний экран был достаточно большим, чтобы защитить стену от открытого огня. Также не следует экономить на креплении – вся конструкция должна быть надежно зафиксирована. От этого зависит безопасность.

Лучшим вариантом для настенного биокамина будет продолговатая прямоугольная форма

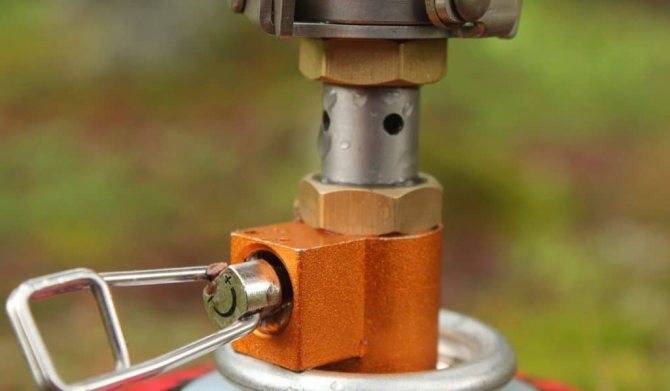

Открытие вентиля


Вентиль на газовой горелке Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.

Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45⸰.

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Виды биокаминов

В зависимости от предполагаемого места установки, конструктивного исполнения и габаритов выделяют следующие виды биокаминов.

Напольные

Представляют собой основательные и массивные конструкции. Их можно размещать в любом месте помещения, в том числе непосредственно рядом со стеной. Дизайнерское оформление устройства может быть самым разнообразным. Для декорирования корпуса могут применяться вставки из цветного стекла, кованые элементы и резные полотна из металла.

В качестве топлива для напольных биокаминов используются керамические дрова, которые могут имитировать лиственные или хвойные породы деревьев. Благодаря применению этих аксессуаров внешний вид конструкции максимально приближен к классическому камину.

Для украшения горелки могут использоваться округлые или мелкие колотые камни, создающие эффект натурального огня.

Настенные

Такие модели подразумевают закрепление на стене на различной высоте. Они отличаются небольшим весом и оснащаются огнестойкими экранами, расположенными со всех трех сторон. Задняя стенка изготавливается из жаропрочных материалов.

Настольные

Эффектные компактные приборы, способные сделать интерьер помещения более оригинальным. Как правило, они имеют металлический корпус, для заполнения которого используются мелкие камни. Устройство оснащено прозрачными стеклами, расположенными по всему периметру. Основное преимущество настольных биокаминов заключается в низком расходе топлива.

Встраиваемые

Имеют вид металлического модуля, оборудованного передним защитным экраном, который может регулироваться по высоте. Такие приборы устанавливаются в нишах, выложенных гипсокартоном, бетоном или кирпичом. Некоторые модели могут встраиваться в мебель. Для оформления горелки используются камни или специальные керамические дрова.

Эскиз и чертеж

Начинать работу, конечно же, нужно с эскиза будущего произведения. Его сначала набрасывают карандашом, чтобы наглядно увидеть то, что вы бы хотели видеть в своем доме. Когда набросок будет сделан, можно будет наглядно оценить свои возможности и силы.

Далее следует сделать подробный чертеж будущего камина со всеми размерами. По этому плану будет легко ориентироваться при изготовлении всех деталей и при окончательной сборке. Примерно, схема может выглядеть таким образом.

Один из вариантов схемы-чертежа

Материалы

 Главным элементом для камина является топливный блок. Какой он будет формы зависит от выбранного дизайна биокамина. Это может быть герметично устроенная коробка из нержавеющего металла, имеющая узкую прорезь для выхода пламени и заправки камина биотопливом. Металл для ее изготовления нужно выбирать толщиной не менее двух миллиметров. Такую емкость можно приобрести в готовом виде или сделать на заказ.

Один из главных элементов — топливный блок

Если вы мечтали о небольшом настольном аксессуаре, то для топливного бака вполне подойдет маленькая кружка с сеткой из нержавейки. Сетка работает, как рассекатель и преграда к открытому топливу, через нее легко добавлять горючую жидкость и зажигать огонь.

 Кружка подойдет и для камина большего размера, если их установить несколько, и создать не один, а два или три отдельных факела в одной композиции. Если на кружке есть ручка, ее нужно аккуратно снять (срезать), не повредив поверхность емкости, так как в ней будет находиться топливо, и она не должна иметь посторонних отверстий.

Топливный блок можно изготовить даже их обыкновенной кружки

Топливный блок нужно установить в емкость большего размера, также изготовленную из металла.

Немаловажным в изготовлении камина будет его декоративное оформление — ведь вы хотите, чтобы он выглядел эстетично и украшал своим видом комнату, а возможно, даже стал ее центральным аксессуаром.

Для изготовления обрамления вам нужно найти огнестойкий материал. Чаще всего выбирают огнеупорное стекло, которое оградит огонь, выдержит высокие температуры, и в тоже время — позволит наслаждаться красотой языков пламени. На панели вокруг огня отлично будут смотреться разноцветные или однотонные камни, аккуратно разложенные и приклеенные или насыпанные хаотично.

Морские камешки — отличный декор для камина

 Биокамин располагают обычно на тумбе, небольшом столике или специальной декоративной подставке.

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

  1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
  2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
  3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму. Экологичность

Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

  1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
  2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
  3. Высокая стоимость устройства.

Организация отопления

  1. Первым делом нужно выделить отдельное помещение, где будет располагаться баллон с пропаном. Оно должно располагаться как можно дальше от других жилых комнат, а также иметь хорошую вентиляцию.
  1. Если мощность газового камина превышает три кВт/ч, то необходимо установить чугунную и стальную трубу (для дымохода). Его внешнюю часть покройте минеральным изолятором и закройте чехлом.
  2. Если же конструкция имеет меньшую мощность, то в таком случае от продуктов горения избавляются при помощи установленной приточно-вытяжной вентиляции.
  3. Также обязательным условием, если в комнате имеется камин, является установка системы сигнализации и датчиков неполного сгорания газа. Если у вас модель камина с закрытой камерой, то устанавливать датчики и дымоход не нужно. Однако в данном случае вам понадобится вентилятор поддува камеры и электроэнергия для осуществления деятельности автоматики.

Порядок изготовления

Сначала следует продумать конструкцию горелки. Для этого можно использовать простую жестяную банку, в которую впоследствии будет заливаться топливо. Чтобы создать равномерное пламя рекомендуется применение фитиля из природных материалов – пеньки или джута.

Корпус биокамина

В качестве материала изготовления можно использовать деревянные или стальные листы. Последний вариант предпочтительнее, так как он более безопасен в эксплуатации. Затем на верхнюю часть конструкции устанавливают решетчатую платформу. Она послужит основанием для камней. Они являются декоративной частью биокамина и не выполняют каких-либо функций.

Пример решетки

Для придания лучшего внешнего вида можно выполнить монтаж дополнительных стеклянных стенок. Они защитят пламя от сквозняков, что значительно повысит безопасность работы всего устройства.

Банку с приготовленным топливом ставят на дно биокамина, фитиль через отверстия решетки выводят наружу. После засыпки слоя камней он должен оставаться в видимой части. Подобную модель можно установить на журнальный столик, комод.

При желании можно изготовить полную имитацию камина. Для этого необходимо предварительно составить чертеж декоративной конструкции. Чаще всего ее форма и размеры соответствуют настоящим каминам. Отличия заключаются в использованных материалах. Для этого применяют гипсокартон и профили для него.

Чертеж камина. Кликабельно

Порядок его изготовления заключается в выполнении следующих этапов:

Составление чертежа. Он зависит от места расположения – в углу комнаты или у одной из стен.
Определение оптимальных размеров

Важно знать, что габариты топочной камеры не является существенным параметром. Т.е

фактически можно сделать ее небольшой по высоте. Единственным ограничением является пламя от биокамина – оно не должно нагревать верхнюю поверхность топки.
Установка готовой горелки. Она осуществляется только после окончательной отделки камина.

Такая конструкция не будет нагревать помещение, а служит лишь уникальной деталью интерьера.

Делаем настольный биокамин своими руками

Миниатюрный камин собирается вручную из недорогих  материалов в течение нескольких часов. Наиболее простая форма – с квадратным или прямоугольным основанием.

Материалы для работы:

  • стекло;
  • стеклорез;
  • герметик силиконовый для склейки стекол;
  • сетка из нержавеющей стали;
  • стальная коробка под основание камина;
  • фитиль (шнур);
  • биоэтанол (горючее);
  • металлический стакан – емкость под горючее;
  • жаростойкие камни и негорючие композиционные материалы.

Пошаговая инструкция:

1.Производим расчет.

От горелки до боковых стекол расстояние должно быть более 15 см. Такое же расстояние принимают и в том случае, если горелок две и более. Количество горелок не более, чем 1 шт. на каждые 16 м2 помещения.

2.Согласно размерам ящика и расчетам вырезаем 4 прямоугольных стекла.При помощи силиконового герметика соединяем стекла между собой. Закрепляем результат подпорками и оставляем на сутки до полного высыхания.

3.Наливаем в металлический стакан горючее и устанавливаем на дно металлической коробки (если горелок более одной, то стаканы устанавливают с расстоянием 15 см друг от друга).

4. Из металлической сетки (ножницами по металлу) вырезаем 1-2 прямоугольника, соответствующих размеру ящика. Укладываем их. Для надежности можно прихватить углы сваркой.

5. Из металлической сетки (ножницами по металлу) вырезаем 1-2 прямоугольника, соответствующих размеру ящика. Укладываем их. Для надежности можно прихватить углы сваркой.

6.Скручиваем фитиль, помещаем его в стакан. Наливаем биоэтанол.

7.Декорируем сетку жаропрочными камнями, керамическими поленьями и другими негорючими материалами. Присутствующие камни дополнительно будут распределять тепло от горелки по всей площади будущего биокамина.

8.Устанавливаем просохшие стекла на коробку, предварительно счистив со швов проступивший силикон.

Окрашивать и оклеивать ящик снаружи и, тем более, изнутри нельзя, так как краска может не только выделять при нагревании ядовитые пары, но и загореться.

Можно упростить задачу и использовать только два стекла, установленных параллельно друг другу. Их не придется склеивать герметиком между собой, но необходимо будет старательно закрепить их в металлическом ящике строго вертикально.

Для работы понадобятся:

  • стеклянная колба без дна (диаметр не менее 30 см);
  • глиняное кашпо или металлическая круглая банка с толстыми стенками (размер должен соответствовать размеру колбы);
  • жаропрочные галька или песок;
  • металлическая сетка;
  • ножницы по металлу;
  • металлический стакан под горелку, фитиль, топливо.

Порядок сборки камина:

  • устанавливаем стеклянную колбу в кашпо;
  • в центр помещаем собранную горелку (стакан с топливом и фитилем);
  • вокруг горелки засыпаем мелкие камешки или песок;
  • накрываем горелку двумя слоями металлической сетки, обрезанной по диаметру кашпо (применяя ножницы по металлу);
  • на сетку укладываем слой жаропрочных декоративных камней или других элементов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
